سیستم تست خطای کابل یکپارچه 2048J 32kV برای تشخیص کابل برق زیرزمینی

Name: سیستم تست خطای کابل یکپارچه 2048J 32kV برای تشخیص کابل برق زیرزمینی
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4TSB
Price: 15000 USD
Availability: InStock

جزئیات محصول:

Place of Origin:	Shaanxi
نام تجاری:	XZH TEST
گواهی:	CE
Model Number:	XHHV535-4TSB

اطلاعات دقیق

Place of Origin:

Shaanxi

نام تجاری:

XZH TEST

گواهی:

Model Number:

XHHV535-4TSB

برجسته کردن:

High Light

برجسته کردن:

سیستم تست کابل یکپارچه 2048J

صفحه نمایش لمسی خطا یاب TDR

نبضة دورية أحادية DC ثلاثية الوضع

Trading Information

Minimum Order Quantity:

1unit

قیمت:

قابل مذاکره

Packaging Details:

wooden packaging

Payment Terms:

T/T

Supply Ability:

100 unit per month

توضیحات محصول

مرور سیستم

درXHHV535-4TSBیک سیستم آزمایش خطای کابل یکپارچه برای تشخیص خطاهای عایق اصلی در کابل های برق با سطوح ولتاژ35kV و کمتر، و برای کالیبراسیون طول کابل. این سیستم شامل دو جزء یکپارچه است:تست کننده خطای کابل TDR با صفحه لمسیوژنراتور پالس ولتاژ بالا، که یک راه حل تشخیصی کامل را تشکیل می دهد.

این سیستم آزمایش خطای کابل برای مقاومت کم، مدار کوتاه، مدار باز و شکست مدار در کابل های برق، کابل های کواکسیال فرکانس بالا، کابل های چراغ خیابانی،و سیم های دفن شده از مواد مختلف و با مقاطع و رسانه های مختلف، همچنین نشت مقاومت بالا و نقص های فلش اوور مقاومت بالا. پارامترهای فنی مطابق باGB/T 182681,DL/T 849.1-2019وJJF1042-2020.

اجزای سیستم

تست کننده خطای کابل

کار با صفحه لمسی با کنترل مرکزی میکروکنترلر تک چیپ
باتری لیتیوم یون با ظرفیت بالا برای کار در میدان مستقل
روش موج سفر برایمحل قبلی خطای کابل TDR
سه حالت آزمایش: پالس ولتاژ پایین، فلش اوور ولتاژ بالا، پالس چندگانه (ARC)
منبع برق مستقل مانع از تداخل در طول تخلیه تکان دهنده می شود
ساختگیمگومتربرای اندازه گیری مقاومت عایق بندی
قابلیت ذخیره سازی موج و پردازش فایل

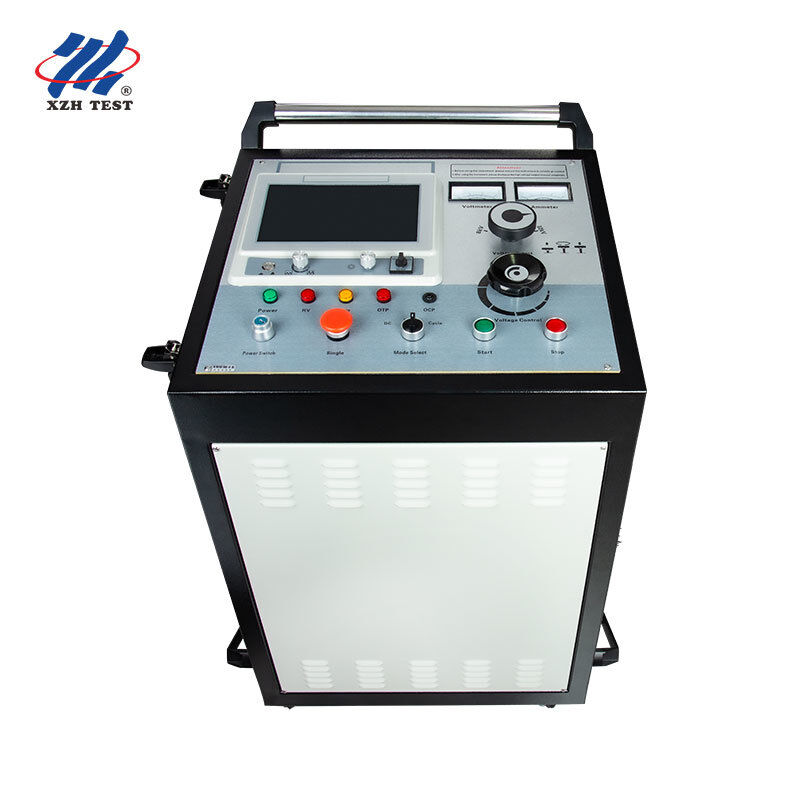

ژنراتور پالس ولتاژ بالا

برق AC220V با2048J انرژی تخلیهدر حداکثر 32kV
عملکرد سه حالت: مقاومت DC، نبض تک، نبض دوره ای
ساختگیخازن ذخیره انرژی 4μFو شکاف توپ تخلیه
دستگاه بازخورد سیگنال برای نمونه گیری از خطای کابل
حفاظت از موقعیت صفرو تخلیه اتوماتیک در هنگام خاموش شدن
حفاظت از جریان بیش از حد، ولتاژ بیش از حد و درجه حرارت بیش از حد
1اندازه گیری جریان و ولتاژ آنالوگ سطح 5

تصاویر محصول

پارامترهای فنی

تست کننده خطای کابل
روش های آزمایش	پالس ولتاژ پایین، فلش اوور ولتاژ بالا، پالس چندگانه (ARC)
نرخ نمونه گیری	200 مگاهرتز
محدوده تست	تا 60 کیلومتر
عرض نبض	0.2μs و 2μs
منطقه نابینا	≤10 متر
نمايش	صفحه LCD لمسی
باتری	لیتیوم یون با ظرفیت بالا
ژنراتور پالس ولتاژ بالا
ولتاژ بالا	0 ~ 32kV (قابل تنظیم)
خازن داخلی	4μF
انرژی تخلیه	2048J
حالت های خروجی	مقاومت DC / پالس تک / پالس دوره ای
دقت	1.5 سطح
منبع برق	AC220V±10٪، 50Hz (60Hz قابل تنظیم)
رعایت
استانداردها	DL/T 849.1-2019 · GB/T 18268.1 · JJF1042-2020

سناریوهای کاربرد

برنامه های کاربردی هدف

این سیستم یکپارچه براینيروگاه هاي برق,ارائه دهندگان خدمات آزمایش کابلوتیم های نگهداری صنعتینیاز به یک راه حل کامل تشخیص خطای کابل. طراحی یکپارچه دو جزء مشکلات سازگاری بین تست کننده های جداگانه و ژنراتورهای پالس را از بین می برد.در حالی که میگومتر ساخته شده و باتری لیتیوم اجازه می دهد تا عملیات میدان کاملا مستقل بدون منابع انرژی خارجی برای واحد TDR.
