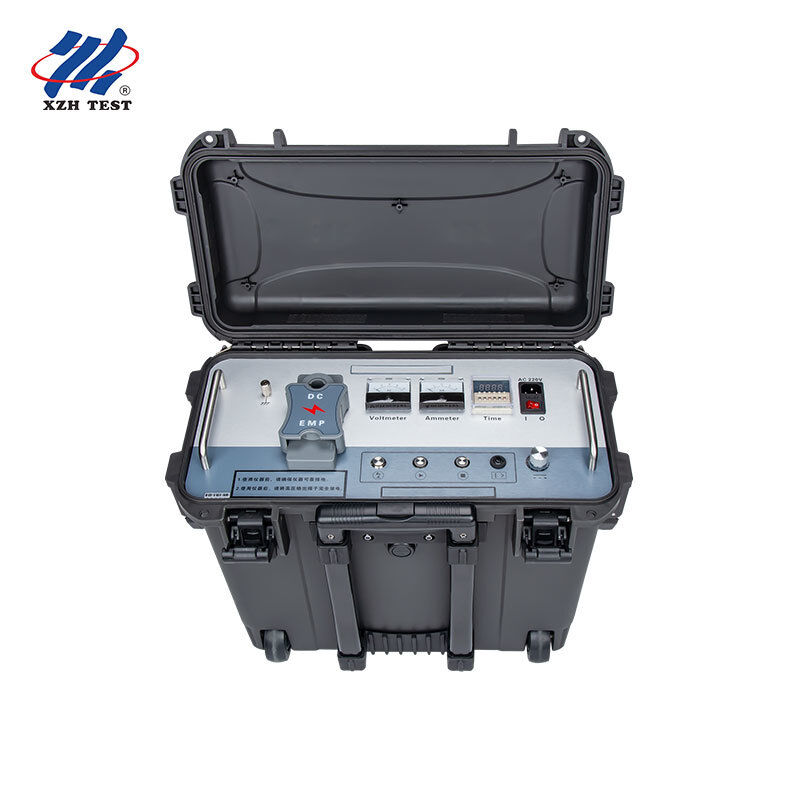

مولد جهش ولتاژ بالا محافظت شده XHHV512-12L
مدل: XHHV512-12L
طراحی شده برای: تیمهای خدمات میدانی تاسیسات، پیمانکاران تست عیب کابل، بخشهای نگهداری برق صنعتی
ارزش اصلی: مولد پالس DC محافظ اپراتور با حفاظت خودکار سهگانه (جریان بیش از حد، ولتاژ بیش از حد، گرمای بیش از حد) - ارائه انرژی تخلیه 0-864 ژول از طریق خازن داخلی 12 میکروفاراد. ایمنترین مولد جهش در کلاس خود برای مکانیابی عیب کابل LV/MV روزانه در مدارهای 12 کیلو ولت و کمتر.
این تجهیز برای چه کسانی است
XHHV512-12L به طور خاص برای سازمانهایی ساخته شده است که در آنهاایمنی اپراتور و حفاظت از تجهیز الزامات غیرقابل مذاکره هستند- شرکتهای تاسیساتی با پروتکلهای انطباق ایمنی سختگیرانه، پیمانکاران تست که تکنسینهای آنها روزانه در سایتهای میدانی ناآشنا کار میکنند، و کارخانههای صنعتی که تست عیب کابل در نزدیکی تجهیزات تولیدی حیاتی که تحمل آسیب جانبی ناشی از نقص تجهیزات تست را ندارند، انجام میشود.
⚡حفاظت خودکار جریان بیش از حدجریان خروجی HV را در زمان واقعی نظارت میکند. به طور خودکار هنگام تجاوز از حد آستانه از پیش تعیین شده قطع میشود - از دستگاه و کابلهای متصل محافظت میکند.
🔺حفاظت خودکار ولتاژ بیش از حداز تجاوز خروجی از حد مجاز 12 کیلو ولت جلوگیری میکند. محافظ فعال در برابر خطای اپراتور در حین تنظیم ولتاژ.
🔥حفاظت خودکار گرمای بیش از حدنظارت مداوم حرارتی بر اجزای داخلی. خاموش شدن خودکار در صورت تجاوز دما از محدوده عملیاتی ایمن - از شکست آبشاری جلوگیری میکند.
مشخصات کلیدی
خازن داخلی12 میکروفاراد
انرژی تخلیه0-864 ژول
امتیاز کابل هدفکمتر یا مساوی 12 کیلو ولت
لایههای حفاظت3 (جریان بیش از حد + ولتاژ بیش از حد + گرمای بیش از حد)
قابلیت اتصال کوتاهمستقیم به زمین
کلاس متر1.5 متر دوگانه
کارکردهاپالس + تحمل DC
منبع تغذیه220 ولت AC 50 هرتز
برندXZH TEST
حفاظت سهگانه - ایمنی بدون مصالحه
تست عیب کابل میدانی ذاتاً عملیاتی پرخطر است. فلشاور کابل میتواند ولتاژهای گذرا را القا کند که به تجهیزات تست بازمیگردند. یک خطای مقاومتی بالا و پایدار میتواند باعث کشش جریان بیش از حد پایدار شود. چرخه پالس مداوم در یک روز گرم میتواند اجزای داخلی را فراتر از حد حرارتی سوق دهد. اکثر مولدهای جهش به یک فیوز برای حفاظت متکی هستند - XHHV512-12Lسه مدار حفاظتی مستقل و خودکارکه جریان خروجی، ولتاژ خروجی و دمای داخلی را به طور همزمان نظارت میکنند.
این به چه معناست برای عملیات شما:در صورت فلشاور ناگهانی کابل، خطای برقرسانی خط، یا شرایط نقص تجهیزات، XHHV512-12L خود و تکنسین شما را به طور خودکار محافظت میکند. بدون نیاز به مداخله دستی. بدون آسیب به تجهیزات. بدون توقف در انتظار قطعات یدکی.
| لایه حفاظت | در برابر چه چیزی محافظت میکند | پاسخ |
|---|
| حفاظت جریان بیش از حد | کشش جریان بالا و پایدار در طول شرایط خطای پایدار؛ شرایط اتصال کوتاه تصادفی در خروجی | قطع کننده جریان خودکار - از آسیب ترانسفورماتور و بانک خازنی جلوگیری میکند |
| حفاظت ولتاژ بیش از حد | تنظیم ناخواسته خروجی توسط اپراتور فراتر از امتیاز ولتاژ کابل؛ گذراهای بازخورد ولتاژ از رویدادهای فلشاور کابل | اجرای سقف ولتاژ خودکار - خروجی در زیر 12 کیلو ولت بدون توجه به موقعیت دستگیره تنظیم، محدود میشود |
| حفاظت گرمای بیش از حد | عملیات طولانی مدت با چرخه وظیفه بالا در شرایط محیطی گرم؛ تهویه ناکافی در طول تخلیه پالس مداوم | سنسور حرارتی باعث خاموش شدن خودکار خنک کننده میشود - پس از بازگشت دما به محدوده ایمن، خود را بازنشانی میکند |
اتصال کوتاه مستقیم به زمین - ساخته شده محکم
قابلیتی منحصر به فرد که XHHV512-12L را از ابزارهای ضعیفتر متمایز میکند،حفاظت قوی اتصال کوتاه آنکه امکان عملکرد اتصال کوتاه مستقیم به زمین را فراهم میکند. در طول تست عیب کابل، سناریوهایی پیش میآید که مسیر خطا امپدانس نزدیک به صفر را ارائه میدهد - به طور موثر یک اتصال کوتاه مرده. بسیاری از مولدهای جهش در این شرایط قطع میشوند یا آسیب میبینند. XHHV512-12L برای تحمل اتصالات کوتاه خروجی به زمین بدون آسیب مهندسی شده است و به اپراتورها اطمینان میدهد که در صورت نیاز شرایط خطا، با اطمینان تست کنند.
مترهای عقربهای دوگانه کلاس 1.5 - دید تخلیه در زمان واقعی
XHHV512-12L مجهز بهمترهای عقربهای آنالوگ دوگانه کلاس 1.5(جریان و ولتاژ) است که بازخورد بصری واضح و بصری در زمان واقعی در طول فرآیند تخلیه پالس ارائه میدهد - یک مزیت حیاتی که نمایشگرهای دیجیتال نمیتوانند با رویدادهای ولتاژ بالا گذرا مطابقت داشته باشند:
- متر جریان:جریان سمت HV را در زمان واقعی در طول تخلیه پالس نشان میدهد - الگوی انحراف سوزن نشان میدهد که آیا خطا به طور کامل تخلیه شده است یا نیاز به چرخههای پالس اضافی دارد
- متر ولتاژ:ولتاژ شارژ خازن را در زمان واقعی نمایش میدهد - افت سوزن در طول پالس، انتقال انرژی به نقطه خطا را با وضوح بصری بصری تأیید میکند
- دقت کلاس 1.5:استانداردهای اندازهگیری صنعتی را برآورده میکند - دقت کافی برای کار مکانیابی عیب میدانی بدون شکنندگی و هزینه سنجش دیجیتال در سطح آزمایشگاهی
- بازخورد تکمیل تخلیه:بازگشت سوزن متر به صفر تأیید فوری و بدون ابهام را مبنی بر اینکه انرژی ذخیره شده به طور کامل تحویل داده شده است، فراهم میکند - بدون تفسیر خوانشهای دیجیتال یا نشانگرهای LED
نحوه کار مدار تخلیه پالس
XHHV512-12L یک مدار شارژ و یک مدار تخلیه را در یک شاسی فشرده ادغام میکند. مدار شارژ ولتاژ کابل HV را نمونهبرداری کرده و آن را به یک مدار کنترل تنظیم ولتاژ تغذیه میکند - اطمینان از اینکه خازن ذخیره انرژی تا سطح ولتاژ دقیق انتخاب شده توسط اپراتور شارژ میشود. مدار تخلیه، که توسط مکانیزم پالس فعال میشود، انرژی ذخیره شده را از خازن 12 میکروفاراد از طریق کره تخلیه ولتاژ بالا به ترمینال خروجی هدایت میکند - ارائه یک پالس DC با افزایش سریع که هم صدای ضربه صوتی و هم گذرا الکترومغناطیسی مورد نیاز برای پیشمکانیابی و تعیین دقیق عیب را ایجاد میکند.
این معماری یکپارچه، کابلهای اتصال، بانکهای خازنی جداگانه و شکافهای کره خارجی مورد نیاز تنظیمات سنتی سطح قطعه را حذف میکند - پیچیدگی راهاندازی را کاهش میدهد، نقاط اتصال که میتوانند خراب شوند را به حداقل میرساند و به یک اپراتور اجازه میدهد تا کل سیستم را راهاندازی و بهرهبرداری کند.
کاربردها
| کاربرد | سناریو |
|---|
| تعیین دقیق عیب کابل | تخلیه پالس برای تعیین دقیق صوتی-مغناطیسی در کابلهای توزیع 12 کیلو ولت و کمتر در شبکههای شهری، صنعتی و تاسیساتی |
| تست ولتاژ تحمل DC | تأیید عایق پس از نصب و پس از تعمیر در کابلهای LV/MV و سایر تجهیزات الکتریکی مانند ترانسفورماتورها، سوئیچگیرها و بوشینگها |
| تست فلشاور ولتاژ بالا | القای فلشاور کنترل شده برای اکتساب شکل موج TDR و اندازهگیری فاصله پیشمکانیابی عیب |
| همگامسازی صوتی-مغناطیسی | تخلیه پالس همگامسازی شده برای مکانیابی دقیق نقطه عیب با استفاده از گیرندههای صوتی و مغناطیسی خارجی |
| برنامههای نگهداری پیشگیرانه | ارزیابی وضعیت کابل برنامهریزی شده - اندازهگیریهای پاسخ پالس پایه امکان روندسازی و تشخیص زودهنگام تخریب عایق را فراهم میکند |
احتیاطهای ایمنی و عملیاتی
- همیشهزمین ایمنیدستگاه را قبل از عملیات به یک نقطه زمین قابل اعتماد وصل کنید
- مدارهای حفاظت سهگانه را دور نزنید یا غیرفعال نکنید - آنها سیستمهای حیاتی ایمنی هستند
- قبل از قطع کابلهای خروجی پس از تست، تأیید کنید که هر دو متر عقربهای صفر را نشان میدهند
- هنگام استفاده طولانی مدت از پالس، تهویه کافی در اطراف دستگاه را فراهم کنید - دهانههای تهویه را نپوشانید
- فقط تکنسینهای مجاز ولتاژ بالا مجاز به کار با این تجهیزات هستند
- قبل از اولین استفاده، دفترچه راهنمای کامل را بخوانید؛ تمام عملکردهای مدار شارژ، تخلیه و حفاظت را درک کنید
- اگر هر مدار حفاظتی به طور مکرر قطع شد، وضعیت عیب کابل را بررسی کنید - صرفاً بازنشانی و ادامه ندهید
▎سوالات متداول
س: ژنراتور جهش ولتاژ بالا چگونه در تشخیص عیب کابل کار میکند؟
مولد جهش یک پالس با انرژی بالا را به کابل معیوب تخلیه میکند و یک قوس ولتاژ بالا کنترل شده در نقطه عیب ایجاد میکند. این قوس هم یک سیگنال صوتی (صدای ضربه بلند قابل تشخیص توسط میکروفونهای زمینی) و هم یک پالس الکترومغناطیسی (قابل تشخیص توسط گیرنده القایی) تولید میکند. با ترکیب زمان رسیدن سیگنالهای صوتی و الکترومغناطیسی، اپراتورها میتوانند نقطه دقیق عیب را با دقت تعیین کنند - تکنیکی که به عنوان همگامسازی صوتی-مغناطیسی شناخته میشود.
س: کدام محدوده ولتاژ را باید برای انواع مختلف کابل انتخاب کنم؟
انتخاب ولتاژ به عنوان یک راهنمای کلی از ولتاژ کاری نامی کابل پیروی میکند. برای کابلهای ولتاژ پایین (تا 1 کیلو ولت)، از محدوده 8 کیلو ولت یا 12 کیلو ولت استفاده کنید. برای کابلهای توزیع ولتاژ متوسط (6-15 کیلو ولت)، محدوده 16 کیلو ولت مناسب است. برای کابلهای انتقال ولتاژ بالا (35 کیلو ولت و بالاتر)، از محدوده 32 کیلو ولت استفاده کنید. همیشه مشخصات حداکثر ولتاژ تست سازنده کابل را مشورت کنید و اطمینان حاصل کنید که تمام فواصل ایمنی در طول عملیات ولتاژ بالا رعایت میشوند.
س: چه اقدامات احتیاطی ایمنی باید در طول عملیات مولد جهش رعایت شود؟
تست مولد جهش ولتاژ بالا نیازمند پروتکلهای ایمنی سختگیرانه است. همیشه قبل از اتصال، تأیید کنید که کابل کاملاً قطع برق و از تمام منابع تغذیه جدا شده است. یک محیط ایمنی حداقل 5 متری در اطراف منطقه تست با علائم هشدار دهنده ایجاد کنید. تمام پرسنل باید از تجهیزات حفاظت فردی مناسب از جمله لباسهای مقاوم در برابر قوس، دستکشهای عایق HV و کفشهای دی الکتریک استفاده کنند. ویژگیهای ایمنی یکپارچه - تخلیه خودکار هنگام قطع برق، توقف اضطراری و قفل ولتاژ صفر - لایههای اضافی حفاظت را فراهم میکنند اما هرگز نباید جایگزین رویههای ایمنی مناسب شوند.
س: مزیت سطوح انرژی متعدد (ژول) در این واحد چیست؟
سطوح انرژی مختلف برای اهداف تشخیصی مختلف خدمت میکنند. تنظیمات انرژی پایین (مانند 864 ژول - 1024 ژول) برای تأیید اولیه عیب و مکانیابی عیوب با مقاومت بالا که در آن انرژی بیش از حد میتواند آسیب کابل را بدتر کند، ایدهآل هستند. انرژی متوسط (1225 ژول - 2048 ژول) قدرت سیگنال صوتی بهینه را برای اکثر تعیین دقیق عیوب معمول فراهم میکند. انرژی بالا (2450 ژول به بالا) برای کابلهای بسیار طولانی، سناریوهای دفن عمیق، یا عیوب با امپدانس بالا که نیاز به تولید قوس قویتر برای تولید یک امضای صوتی قابل تشخیص دارند، رزرو شده است. انتخاب سه سطح به اپراتورها اجازه میدهد تا خروجی انرژی را با شرایط میدانی مطابقت دهند.
س: چه گارانتی و پشتیبانی با این مولد جهش گنجانده شده است؟
گارانتی استاندارد 12 ماهه در برابر نقص ساخت با پشتیبانی فنی مادامالعمر. دارای گواهینامه CE و ISO 9001:2015. هر واحد شامل مولد جهش، کابل خروجی HV، کابل زمین، میله تخلیه، دفترچه راهنمای کاربر و یک راه حل حمل و نقل محافظ است. نصب در محل، راهاندازی و آموزش ایمنی اپراتور در صورت درخواست در دسترس است. قطعات یدکی از جمله شکافهای تخلیه، خازنها و دیودهای HV برای تعویض سریع موجود هستند.
