ژنراتور موج کشنده با 12μF خازن داخلی 864J برای پیمانکاران خطای کابل LV MV XHHV515-12L

Name: ژنراتور موج کشنده با 12μF خازن داخلی 864J برای پیمانکاران خطای کابل LV MV XHHV515-12L
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV515-12L
Price: 15000 USD
Availability: InStock

جزئیات محصول:

محل منبع:	شیان شانشی
نام تجاری:	XZH TEST
گواهی:	ISO
شماره مدل:	XHHV515-12L

اطلاعات دقیق

محل منبع:

شیان شانشی

نام تجاری:

XZH TEST

گواهی:

ISO

شماره مدل:

XHHV515-12L

برجسته کردن:

High Light

برجسته کردن:

مولد پالس میله‌ای ۱۲ میکروفاراد

یابنده عیب کابل ۸۶۴ ژول LV MV

تست مقاومت ضربه DC فشرده

Trading Information

مقدار حداقل تعداد سفارش:

1 مجموعه

قیمت:

قابل مذاکره

جزئیات بسته بندی:

بسته بندی چوبی

زمان تحویل:

5-8 روز کاری

شرایط پرداخت:

T/T

قابلیت ارائه:

3000 واحد در سال

توضیحات محصول

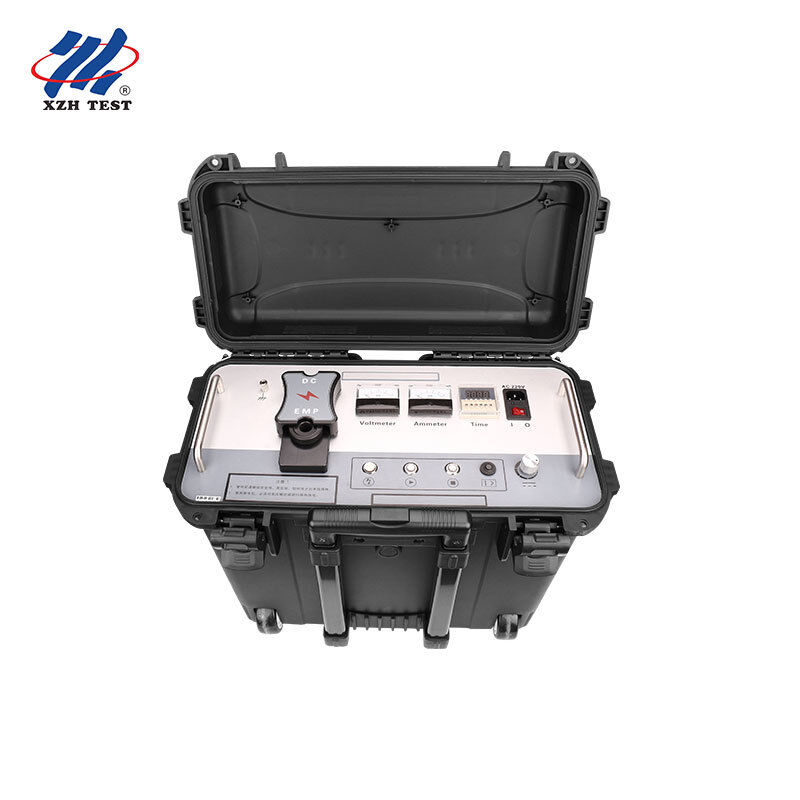

ژنراتور ولتاژ بالا با کشش چوبی مدل: XHHV515-12L

طراحی شده برای:تکنسین های خدمات خطای کابل LV/MV، تیم های تعمیر و نگهداری توزیع خدمات عمومی، ارائه دهندگان خدمات آزمایش الکتریکی

ارزش اصلی:یک ژنراتور پالس مستقیم کوچک با 12μF که دارای یک خازن داخلی است و انرژی تخلیه تنظیم شده 0-864J را ارائه می دهد.راه حل گرفتن و رفتن برای تشخیص خطای معمول در کابل های برق 12kV و پایین تر با خروجی دو حالت (افزایش پالس + ولتاژ مقاومت DC).

این تجهیزات برای چه کسانی است؟

XHHV515-12L برای تکنسین های ساحلی طراحی شده است که نیاز به یککوچک، سبک وزن، قابل حمل برای یک کاربرمنبع محرک برای کار روزانه در موقعیت خطای کابل LV و MV. Its pull-rod chassis design prioritizes ease of transport and rapid deployment — ideal for utility crews responding to multiple fault callouts per day and testing companies servicing urban distribution networks where maneuverability through tight access points is critical.

1تکنسین های خدمت ساحلیقابلیت حمل و نقل میله کش برای حمل و نقل یک عامل بین وسیله نقلیه و نقطه آزمایش. حداقل تنظیمات: اتصال، روشن کردن، آزمایش.

2خدمه های خدمات توزیعمحل خطا معمول 12kV و پایین تر از کابل. حفاظت از شروع در موقعیت صفر، عملیات ایمن توسط خدمه ای را که روزانه در زیر ایستگاه ها چرخش می کنند، تضمین می کند.

3شرکت های خدمات تستمنبع پویایی مقرون به صرفه برای قراردادهای خدمات خطای کابل LV / MV. پورت های خروجی دوگانه ️ نیازی به سخت افزار تغییر حالت بین حالت پویایی و حالت DC نیست.

4برق پردازان کارخانه های صنعتیقطعه ی فشرده ای که از طریق درهای استاندارد و نقاط دسترسی به اتاق تجهیزات قرار می گیرد. ایده آل برای تشخیص کابل های MV کارخانه و کارخانه پردازش.

مشخصات کلیدی

خازن داخلی12μF

محدوده انرژی تخلیه۰۸۶۴ J

ولتاژ کابل هدف≤12 کلوولت

اندازه گیری ولتاژاندازه گیری در زمان واقعی

قفل ایمنیشروع از موقعیت صفر

کنترل تخلیهدستي + فاصله زمانبندي

حالت های خروجیپورت های دوگانه EMP + DC

منبع برق220 ولت AC 50 هرتز

فاکتور فرمچوب کشنده قابل حمل

طراحی کمکارت چوب کشنده ️ گرفتن، رفتن، تست

برخلاف ژنراتورهای بزرگ تر که نیاز به دسترسی به رمپ خودرو و دستکاری دو نفره دارند، عامل فرم میله کش XHHV515-12L ′s قابلیت حرکت واقعی یک عامل را فراهم می کند.دستگیره تلسکوپی یکپارچه و شاسی محکم اجازه می دهد تا یک تکنسین ابزار کامل را از وسیله نقلیه به نقطه آزمایش منتقل کند، پایین پله ها و به بخش های متراکم ایستگاه های فرعی که واگن های چرخدار نمی توانند حرکت کنند.

مزیت عملیاتی:برای خدمه های خدمات عمومی که در هر شیفت ۴ تا ۶ مورد اخطار خطا را انجام می دهند، the difference between a 2-minute setup (XHHV515-12L) and a 10-minute setup (trolley-type units with external capacitor connections) translates directly to more faults located per working day — and faster service restoration for customers.

پورتهای خروجی دوگانه

بسیاری از ژنراتورهای افزایش انرژی نیاز به کارفرما دارند تا به صورت فیزیکی کابل را در هنگام تغییر بین حالت تخلیه پویایی و حالت ولتاژ مقاومت DC تنظیم کنند.XHHV515-12L ارائه می دهدپورت های خروجی اختصاصی برای هر حالت:

پورت خروجی	عملکرد	مورد استفاده
خروجی HV (EMP)	تخلیه الکتریکی برای شناسایی خطای کابل	اتصال به کابل تحت آزمایش برای ضربه های شنیدی مغناطیسی در هنگام موقعیت خطا
خروجی HV (DC)	ولتاژ خروجی ثابت DC	اتصال برای تأیید عایق کابل پس از نصب و آزمایش نگهداری پیشگیرانه

ولت متر در زمان واقعی

یک ویژگی امنیتی و تشخیصی متمایز از XHHV515-12Lولتمتر kV در زمان واقعیکه ولتاژ خازن را حتی زمانی که ابزار در حالت آماده است نشان می دهد، نه فقط در هنگام تخلیه الکتریکی فعال.این کار به اپراتورها آگاهی مداوم از وضعیت انرژی ذخیره شده را می دهد.، از بین بردن خطر تماس تصادفی با یک بانک خازن ظاهرا" خاموش" که هنوز ممکن است یک بار باقیمانده خطرناک داشته باشد.

نظارت آماده:ولتی متر ولتاژ خازن را در زمان واقعی نشان می دهد عامل همیشه قبل از نزدیک شدن به پایانه های خروجی وضعیت انرژی را می داند
دکمه تخليه دستي:دکمه تخلیه اختصاصی پانل جلویی برای از بین بردن کنترل شده انرژی باقی مانده خازن مکمل مدار تخلیه ایمنی اتوماتیک است
نشانگر موقعیت صفر (LED زرد):چراغ ها فقط زمانی که دکمه تنظیم ولتاژ در صفر است تایید بصری فعال کردن خروجی HV ایمن است
خروجی انرژی تنظیم شده:ظرفیت 12μF با محدوده تنظیم شده 0-864J به اپراتورها امکان می دهد تا انرژی پویایی را با طول کابل و مقاومت خطا مطابقت دهند

رابط صفحه نمایش هر کنترل توضیح داده شده است

کنترل	عملکرد
1. زمين امنيتي	اتصال زمین به شاسی ابزار، جلوگیری از الکتریکی شدن قاب و خطر شوک پرسنل
2دکمه تخليه	از بین بردن بار داخلی دستی در صورت خاموش شدن HV
3. نشانگر شروع / صفر	LED زرد تایید می کند دکمه ولتاژ در صفر؛ فشار برای فعال کردن خروجی HV هنگامی که شاخص روشن است
4. توقف / شاخص HV	قطع فوری خروجی HV؛ چراغ های نشان دهنده در هنگام خروجی ولتاژ بالا فعال
5. حفاظت از جریان بیش از حد	فشار برای فعال کردن حفاظت؛ اتوماتیک در حالت بیش از حد جریان تنظیم مجدد پس از اصلاح
6تنظیم ولتاژ	قبل از شروع به طور کامل در جهت مخالف ساعت به صفر برگردانید، سپس در جهت ساعت برای افزایش خروجی
7زمان تنظیم	فاصله زمان تخلیه قابل تنظیم برای حالت پالس اتوماتیک زمان بندی شده در هنگام تعیین مکان

درخواست ها

درخواست	سناریو
شناسایی خطای کابل	تخلیه پالس برای تعیین مکان با استفاده از قطعات صوتی مغناطیسی در کابل های توزیع LV/MV 12kV و پایین تر
ثابت مقاومت در برابر تست ولتاژ	بررسی عایق کابل پس از نصب و تعمیر در مدارهای LV و MV
بررسی قبل از راه اندازی کابل	آزمایش مدار کابلی جدید قبل از انرژی گذاری، آسیب های نصب و نقص های مفصل را تشخیص می دهد
آزمایش تجهیزات الکتریکی DC	تست ولتاژ در سایر تجهیزات الکتریکی مقاومت می کند ️ ترانسفورماتورها، سوئیچینگ ها، بوشینگ ها
نگهداری پیشگیرانه معمول	ارزیابی برنامه ریزی شده وضعیت کابل برای شبکه های شهری، کارخانه های صنعتی، امکانات تجاری

حفاظت و اقدامات احتیاطی عملیاتی

همیشه ارتباط برقرار کنزمین ایمنیبه یک نقطه قابل اعتماد زمین قبل از عملیات جلوگیری از الکتریکی شدن قاب و خطر شوک
بررسی کنید که نشانگر موقعیت صفر (LED زرد)روشنقبل از فشار دادن Start تایید می کند که دکمه تنظیم ولتاژ در صفر است
راهنمای چاپدکمه تخلیهو قبل از جدا کردن کابل های خروجی، بررسی کنید که ولتی متر صفر است.
اگر در طول آزمایش هر گونه حالت غیرطبیعی مشاهده شود، بلافاصله روی Stop فشار دهید.
تنها تکنسین های متخصص در زمینه هلو ویو می توانند کار کنند
قبل از اولین بار استفاده، دستورالعمل کامل را بخوانید؛ همه کنترل های پانل و روش های سیم کشی را درک کنید.
حمل و نقل با استفاده از دستگیره ی میله ی کشش ️ اجتناب از بلند کردن با کابل ها یا کانکتورها

در مورد XZH TEST:XZH TEST یک تولید کننده تخصصی از مکان خطای کابل و تجهیزات آزمایش ولتاژ بالا است از پیشگاه های TDR و ژنراتورهای موج تا پل های سوزاندن و نشانگرهای شنیدی مغناطیسی. تمام محصولات با استانداردهای ایمنی IEC 61010-1 مطابقت دارند. گارانتی 12 ماهه با پشتیبانی فنی عمرانه. برای قیمت گذاری حجم، نمایش در محل و مشاوره فنی با ما تماس بگیرید.

سوالات متداول

س: ژنراتور ولتاژ بالا در تشخیص خطای کابل چگونه کار می کند؟

ژنراتور افزایش ولتاژ یک پالس با انرژی بالا را به کابل معیوب تخلیه می کند و یک قوس ولتاژ بالا را در نقطه خطا ایجاد می کند.این قوس هم یک سیگنال صوتی (صوتی بلند که توسط میکروفون های زمینی تشخیص داده می شود) و هم یک پالس الکترومغناطیسی (که توسط یک گیرنده محرک تشخیص داده می شود) تولید می کندبا ترکیب زمان ورود سیگنال های صوتی و الکترومغناطیسی، اپراتورها می توانند مکان دقیق نقص را با دقت مشخص کنند.

س: چه محدوده ولتاژ باید برای انواع مختلف کابل انتخاب کنم؟

انتخاب ولتاژ به عنوان یک دستورالعمل کلی، ولتاژ کار نامینی کابل را دنبال می کند. برای کابل های ولتاژ پایین (تا 1kV) ، از محدوده 8kV یا 12kV استفاده کنید. برای کابل های توزیع ولتاژ متوسط (6-15kV) ،محدوده 16kV مناسب استبرای کابل های انتقال ولتاژ بالا (35kV و بالاتر) ، از محدوده 32kV استفاده کنید.همیشه از مشخصات حداکثر ولتاژ آزمایش تولید کننده کابل مشورت کنید و اطمینان حاصل کنید که تمام مجوزهای ایمنی در طول کار ولتاژ بالا حفظ می شود.

س: چه احتیاطی در هنگام کار ژنراتور افزایش باید رعایت شود؟

تست ژنراتور ولتاژ بالا مستلزم پروتکل های ایمنی سختگیرانه است. همیشه قبل از اتصال مطمئن شوید که کابل به طور کامل از انرژی خارج شده و از تمام منابع برق جدا شده است.حداقل 5 متر دور ایمنی را در اطراف منطقه آزمایش با نشانه های هشدار ایجاد کنیدتمام پرسنل باید از PPE مناسب از جمله لباس های قوس، دستکش های عایق بندی HV و کفش های دی الکتریک استفاده کنند.توقف اضطراری، و بلوک ولتاژ صفر، لایه های اضافی از حفاظت را فراهم می کنند اما هرگز نباید جایگزین روش های ایمنی مناسب شوند.

سوال: مزیت چندین سطح انرژی (جول) در این واحد چیست؟

سطوح مختلف انرژی به اهداف تشخیصی مختلف خدمت می کنند. تنظیمات انرژی پایین (به عنوان مثال،864J1024J) برای تایید خطای اولیه و شناسایی خطاهای مقاومت بالا که انرژی بیش از حد می تواند آسیب کابل را بدتر کند، ایده آل است.انرژی متوسط (1225J 2048J) برای بیشتر شناسایی نقص های معمول قدرت سیگنال صوتی مطلوب را فراهم می کند. انرژی بالا (2450J +) برای کابل های بسیار طولانی، سناریوهای دفن عمیق،یا نقص های مقاومت بالا که نیاز به تولید قوس قوی تر برای تولید یک علامت صوتی قابل تشخیص دارندانتخاب سه سطح به اپراتورها اجازه می دهد تا تولید انرژی را با شرایط میدان مطابقت دهند.

س: چه گارانتی و پشتیبانی ای با این ژنراتور اضافه شامل می شود؟

تضمین استاندارد 12 ماهه در برابر نقص های سازمانی با پشتیبانی فنی عمرانه. گواهینامه CE و ISO 9001: 2015. هر واحد شامل ژنراتور افزایش انرژی، کابل خروجی HV، کابل زمین،میله تخلیه، راهنمای کاربری و یک واگن سنگین با رول های قفل برای حمل و نقل ایمن. نصب در محل، راه اندازی و آموزش ایمنی اپراتور بر اساس درخواست در دسترس است.قطعات یدکی از جمله حفره های تخلیه، خازن ها و دیود های HV برای تعویض سریع ذخیره شده اند.
