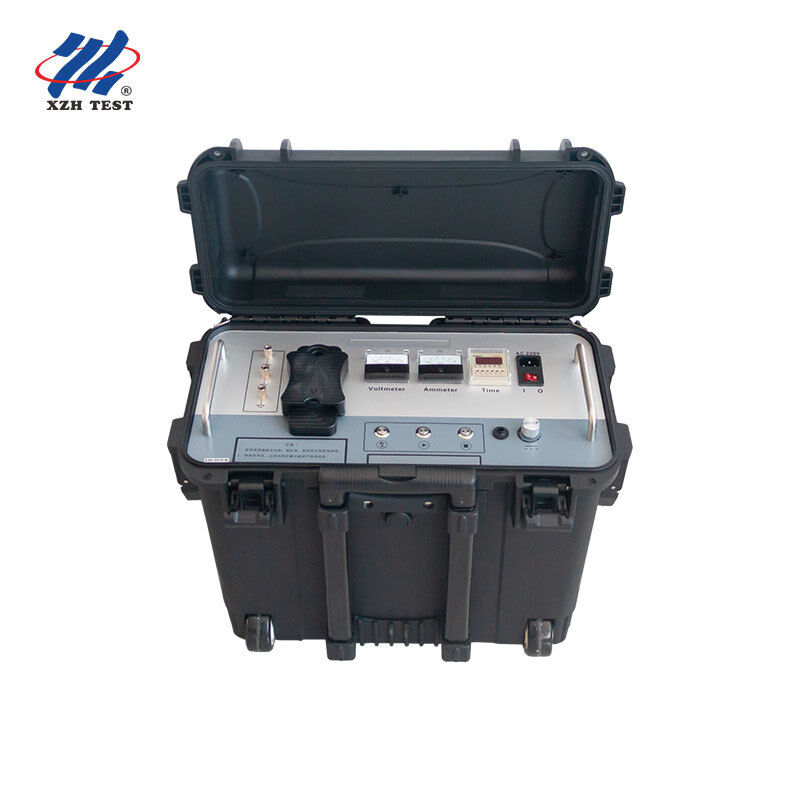

مولد نبضات الجهد العالي بقضيب السحب — فئة 35 كيلوفولت | XHHV535-2L الموديل: XHHV535-2L
مصمم لـ: فرق أعطال كابلات المرافق الكهربائية، مقاولو صيانة شبكات التوزيع 35 كيلوفولت، مقدمو خدمات اختبار الجهد العالي الصناعي
القيمة الأساسية: مولد نبضات تيار مستمر محمول بقضيب سحب مع مكثف 2 ميكروفاراد يوفر طاقة تفريغ 0-1024 جول للكشف عن أعطال الكابلات 35 كيلوفولت وما دونها. حماية ثلاثية + قفل الوضع الصفري + مقياس جهد احتياطي في الوقت الفعلي — قدرة نبضات كاملة 35 كيلوفولت في شكل محمول لمشغل واحد.
لمن هذه المعدات
تم تصميم XHHV535-2L لفرق تحديد أعطال الكابلات المحترفة التي تحتاج إلىقدرة تفريغ نبضات بفئة 35 كيلوفولت دون لوجستيات وحدة مثبتة على عربة . يوفر هيكل قضيب السحب الخاص به نفس أداء الجهد العالي مثل المولدات الأكبر حجمًا من نوع العربة مع تمكين النشر بواسطة مشغل واحد في المواقع ذات الوصول المقيد — المحطات الفرعية ذات الوصول الدرج فقط، وخنادق الكابلات ذات المسارات الضيقة، والمرافق الصناعية متعددة الطوابق حيث تحد أبعاد المصاعد من حجم المعدات.
1مقاولون مرافق 35 كيلوفولتتفريغ نبضات كامل 35 كيلوفولت في شكل محمول بقضيب سحب. لا توجد عربة، لا منحدر، لا رفع لشخصين — فني واحد، جهاز واحد، رحلة واحدة من المركبة.
2كهربائيون الجهد العالي الصناعيشبكات كابلات 35 كيلوفولت في المصافي ومصانع الكيماويات ومصانع الصلب. هيكل مدمج يتنقل عبر قيود الوصول في مناطق العمليات حيث يُمنع استخدام وحدات العربات.
3شركات خدمات الاختبارمصدر نبضات متعدد الاستخدامات قادر على 35 كيلوفولت لعقود الخدمة ذات الجهد المختلط. الحماية الثلاثية تعني مطالبات إصلاح معدات أقل وتوافر أسطول أعلى.
4فرق صيانة وتشغيل مزارع الرياح والطاقة الشمسيةتحديد أعطال كابلات التجميع 35 كيلوفولت في مواقع الطاقة المتجددة. قابلية الحمل بقضيب السحب تتعامل مع الوصول إلى أبراج التوربينات والتضاريس غير المستوية بين أقسام المصفوفة.
المواصفات الرئيسية
المكثف المدمج2 ميكروفاراد
طاقة التفريغ0-1024 جول
تصنيف الجهد≤ 35 كيلوفولت
الحمايةOC + OV + OT ثلاثية
قصر الدائرةمباشر إلى الأرض مقبول
عرض المقياسمقاييس مزدوجة من الفئة 1.5
قفل الأمانبدء التشغيل في الوضع الصفري
مقياس الجهد الاحتياطيقراءة الجهد بالكيلوفولت في الوقت الفعلي
الشكلمحمول بقضيب سحب
قدرة 35 كيلوفولت في قضيب سحب — لا مساومة على الجهد
الإنجاز الهندسي المميز لـ XHHV535-2L هو توفيرقدرة تفريغ نبضات كاملة 35 كيلوفولتفي هيكل محمول بقضيب سحب. تقليديًا، تتطلب مولدات النبضات بفئة 35 كيلوفولت حاويات مثبتة على عربات مع مسافات خلوص كبيرة، وأسلاك داخلية سميكة، وبنوك مكثفات كبيرة الحجم — وكلها تزيد من الوزن والحجم. يحقق XHHV535-2L نفس تصنيف الجهد من خلال تقنية الجهد العالي الصلبة عالية التردد، وتصميم دائرة مصغرة عالية الموثوقية، وهندسة شحن/تفريغ متكاملة تلغي كابلات الجهد العالي الخارجية المتصلة ووحدات المكثفات المنفصلة.
التأثير التشغيلي: مولد نبضات قادر على 35 كيلوفولت يمكن لفني واحد حمله من المركبة إلى نقطة الاختبار — عبر البوابات، وصعود الدرج، وعبر خنادق الكابلات — هو ميزة تشغيلية كبيرة لمنظمات الخدمة الميدانية. يقلل من متطلبات المركبات (لا حاجة لبوابة رفع)، ويسرع وقت النشر لكل مهمة، ويلغي قيد الجدولة الذي يتطلب فرقًا من شخصين لاستدعاءات أعطال 35 كيلوفولت الروتينية.
أنظمة السلامة — حماية متعددة لعمليات 35 كيلوفولت
| ميزة السلامة |
كيف تحمي |
| قفل بدء التشغيل في الوضع الصفري |
يجب أن يكون مقبض ضبط الجهد في الوضع الصفري قبل تمكين خرج الجهد العالي — يمنع بدء التشغيل العرضي 35 كيلوفولت بالجهد الكامل |
| مقياس الجهد الاحتياطي في الوقت الفعلي |
يعرض مقياس الجهد بالكيلوفولت جهد المكثف باستمرار — حتى عند إيقاف تشغيل الجهاز. يعرف المشغل دائمًا حالة الطاقة قبل الاقتراب من الأطراف |
| حماية تلقائية ثلاثية |
دوائر مستقلة للحمل الزائد والجهد الزائد والحرارة الزائدة تراقب الخرج في وقت واحد — إيقاف تلقائي عند أي حالة خطأ |
| تحمل قصر الدائرة المباشر |
مرحلة الخرج مصممة لتحمل ظروف قصر الدائرة الميتة أثناء التكييف العدواني للأعطال — لا يوجد تلف، لا حاجة لاستبدال المصهر، فقط إعادة الضبط والاستمرار |
| قدرة التفريغ اليدوي |
تبديد متحكم فيه لطاقة المكثف المتبقية بأمر من المشغل — طبقة أمان ثانوية تتجاوز دائرة التفريغ التلقائي |
| توقيت تفريغ قابل للتكوين |
فترات تفريغ قابلة للضبط بشكل تعسفي — يتحكم المشغل في إيقاع النبضات لتحديد دقيق صوتي مثالي دون تسرع أو تكرار مفرط |
كيف يعمل نظام تفريغ النبضات
يدمج XHHV535-2L دائرة شحن ودائرة تفريغ داخل حاوية مدمجة واحدة. الـدائرة الشحنتقوم بأخذ عينات من جهد كابل الجهد العالي وتوجيهه إلى حلقة تحكم في تنظيم الجهد — مما يضمن شحن مكثف تخزين الطاقة 2 ميكروفاراد بدقة إلى المستوى الذي اختاره المشغل (0-35 كيلوفولت). الـدائرة التفريغ، التي يتم تشغيلها بواسطة آلية النبضات، تنقل الطاقة المخزنة عبر كرة تفريغ جهد عالي ذات فجوة دقيقة إلى طرف الخرج — مما يولد نبضة تيار مستمر سريعة الارتفاع تنتج كل من الصوت المكتوم والظاهرة الكهرومغناطيسية المطلوبة للتحديد المسبق بواسطة TDR والتحديد الصوتي المغناطيسي.
المغناطيس النبضي — وهو تجميع متكامل يضم مصدر طاقة الجهد العالي للتيار المستمر، ومكثف تخزين الطاقة، وكرة التفريغ في وحدة نمطية واحدة — هو المفتاح للشكل المدمج لـ XHHV535-2L. من خلال إلغاء كابلات التوصيل، وبنوك المكثفات المنفصلة، وفجوات الكرة الخارجية للإعدادات التقليدية المكونة من مستوى المكون، يحقق المغناطيس النبضي نفس الأداء الكهربائي في جزء صغير من الحجم المادي.
التطبيقات
| التطبيق |
نوع الكابل المستهدف |
| تحديد أعطال الكابلات |
كابلات الطاقة المعزولة XLPE، PILC، و EPR 35 كيلوفولت وما دونها — توزيع حضري، ومغذيات صناعية، ودوائر تجميع الطاقة المتجددة |
| اختبار تحمل الجهد المستمر |
التحقق من العزل بعد التركيب وبعد الإصلاح لكابلات 35 كيلوفولت والمعدات الكهربائية بما في ذلك المحولات والمفاتيح الكهربائية |
| اختبار الانهيار الكهربائي عالي الجهد |
تحفيز الانهيار الكهربائي المتحكم فيه للحصول على شكل موجة TDR وقياس مسافة تحديد الأعطال المسبق |
| المزامنة الصوتية المغناطيسية |
تفريغ نبضات متزامن لتحديد نقطة العطل بدقة باستخدام مستقبلات المجال الصوتي والمغناطيسي الخارجية |
| تقييم الصيانة الوقائية |
تقييم حالة الكابل المجدول — اتجاه استجابة النبضات الأساسي للكشف المبكر عن تدهور العزل في شبكات 35 كيلوفولت القديمة |
احتياطات السلامة والتشغيل
- قم دائمًا بتوصيل الجهاز بـأرضي السلامةبنقطة تأريض موثوقة قبل التشغيل — 35 كيلوفولت قاتل بدون تأريض مناسب
- تحقق من تفعيل قفل الوضع الصفري (المقبض في أقصى اليسار) قبل التوصيل بالكابل قيد الاختبار
- راقب مقياس الجهد بالكيلوفولت في الوقت الفعلي أثناء الاستعداد — لا تفترض أبدًا أن المكثف مفرغ بدون تحقق بصري
- لا تتجاوز أو تعطل أيًا من دوائر الحماية الثلاث — فهي أنظمة حرجة للسلامة
- اسمح بتهوية كافية أثناء دورات عمل النبضات الممتدة — مرحلة خرج 35 كيلوفولت تولد حرارة كبيرة عند أقصى إعدادات الطاقة
- فقط فنيو الجهد العالي المؤهلون بفئة 35 كيلوفولت هم من يجوز لهم تشغيل هذه المعدات
- إذا تعطلت أي دائرة حماية، تحقق من حالة الخطأ قبل إعادة الضبط — التعثرات المتكررة تشير إلى مشكلة في الكابل أو المعدات
▎أسئلة متكررة
س: كيف يعمل مولد النبضات عالي الجهد في الكشف عن أعطال الكابلات؟
يقوم مولد النبضات بتفريغ نبضة عالية الطاقة في الكابل المعيب، مما يخلق قوس جهد عالي متحكم فيه عند نقطة العطل. ينتج هذا القوس إشارة صوتية (صوت نقر عالٍ يمكن اكتشافه بواسطة ميكروفونات أرضية) ونبضة كهرومغناطيسية (يمكن اكتشافها بواسطة مستقبل استقرائي). من خلال الجمع بين أوقات وصول الإشارات الصوتية والكهرومغناطيسية، يمكن للمشغلين تحديد موقع العطل الدقيق بدقة — وهي تقنية تعرف بالمزامنة الصوتية المغناطيسية.
س: ما هو نطاق الجهد الذي يجب أن أختاره لأنواع الكابلات المختلفة؟
يتبع اختيار الجهد الجهد التشغيلي المقنن للكابل كدليل عام. بالنسبة للكابلات منخفضة الجهد (حتى 1 كيلوفولت)، استخدم نطاق 8 كيلوفولت أو 12 كيلوفولت. بالنسبة لكابلات التوزيع متوسطة الجهد (6-15 كيلوفولت)، فإن نطاق 16 كيلوفولت مناسب. بالنسبة لكابلات النقل عالية الجهد (35 كيلوفولت وما فوق)، استخدم نطاق 32 كيلوفولت. استشر دائمًا مواصفات الجهد الأقصى للاختبار للشركة المصنعة للكابل وتأكد من الحفاظ على جميع الخلوصات الآمنة أثناء تشغيل الجهد العالي.
س: ما هي احتياطات السلامة التي يجب مراعاتها أثناء تشغيل مولد النبضات؟
يتطلب اختبار مولد النبضات عالي الجهد بروتوكولات سلامة صارمة. تحقق دائمًا من أن الكابل مفصول تمامًا عن الطاقة ومعزول عن جميع مصادر الطاقة قبل التوصيل. قم بإنشاء محيط أمان لا يقل عن 5 أمتار حول منطقة الاختبار مع لافتات تحذير. يجب على جميع الأفراد ارتداء معدات الوقاية الشخصية المناسبة بما في ذلك الملابس المقاومة للقوس، وقفازات العزل للجهد العالي، وأحذية السلامة العازلة. توفر ميزات السلامة المدمجة — التفريغ التلقائي عند إيقاف التشغيل، والإيقاف الطارئ، وقفل الجهد الصفري — طبقات إضافية من الحماية ولكن لا ينبغي أن تحل محل إجراءات السلامة المناسبة أبدًا.
س: ما هي ميزة مستويات الطاقة المتعددة (الجول) في هذه الوحدة؟
تخدم مستويات الطاقة المختلفة أغراض تشخيصية مختلفة. إعدادات الطاقة المنخفضة (على سبيل المثال، 864 جول - 1024 جول) مثالية للتأكيد الأولي للعطل وتحديد الأعطال عالية المقاومة حيث يمكن للطاقة المفرطة أن تزيد من تلف الكابل. توفر الطاقة المتوسطة (1225 جول - 2048 جول) قوة إشارة صوتية مثالية لمعظم تحديد الأعطال الروتيني. الطاقة العالية (2450 جول+) مخصصة للكابلات الطويلة جدًا، وسيناريوهات الدفن العميق، أو الأعطال عالية المقاومة التي تتطلب توليد قوس أقوى لإنتاج توقيع صوتي قابل للاكتشاف. يسمح الاختيار ثلاثي المستويات للمشغلين بمطابقة خرج الطاقة مع ظروف المجال.
س: ما هو الضمان والدعم المشمول مع مولد النبضات هذا؟
ضمان قياسي لمدة 12 شهرًا ضد عيوب التصنيع مع دعم فني مدى الحياة. معتمد من CE و ISO 9001:2015. تتضمن كل وحدة مولد النبضات، وكابل خرج الجهد العالي، وكابل التأريض، وقضيب التفريغ، ودليل المستخدم، وعربة متينة بعجلات قفل للنقل الآمن. يتوفر التركيب في الموقع، والتشغيل، وتدريب سلامة المشغل عند الطلب. قطع الغيار بما في ذلك فجوات التفريغ والمكثفات وصمامات الجهد العالي متوفرة للاستبدال السريع.
