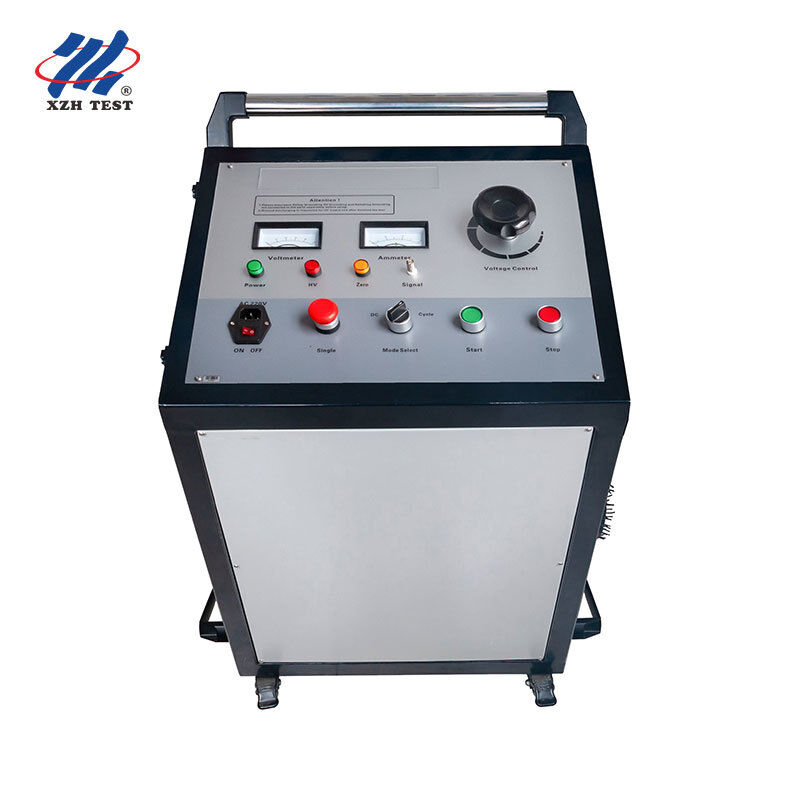

ژنراتور ولتاژ بالا 4μF 2550J DC Impulse Tester برای پیمانکاران موقعیت خطای کابل

س: ژنراتور ولتاژ بالا در تشخیص خطای کابل چگونه کار می کند؟

ژنراتور افزایش ولتاژ یک پالس با انرژی بالا را به کابل معیوب تخلیه می کند و یک قوس ولتاژ بالا را در نقطه خطا ایجاد می کند.این قوس هم یک سیگنال صوتی (صوتی بلند که توسط میکروفون های زمینی تشخیص داده می شود) و هم یک پالس الکترومغناطیسی (که توسط یک گیرنده محرک تشخیص داده می شود) تولید می کندبا ترکیب زمان ورود سیگنال های صوتی و الکترومغناطیسی، اپراتورها می توانند مکان دقیق نقص را با دقت مشخص کنند.

س: چه محدوده ولتاژ باید برای انواع مختلف کابل انتخاب کنم؟

انتخاب ولتاژ به عنوان یک دستورالعمل کلی، ولتاژ کار نامینی کابل را دنبال می کند. برای کابل های ولتاژ پایین (تا 1kV) ، از محدوده 8kV یا 12kV استفاده کنید. برای کابل های توزیع ولتاژ متوسط (6-15kV) ،محدوده 16kV مناسب استبرای کابل های انتقال ولتاژ بالا (35kV و بالاتر) ، از محدوده 32kV استفاده کنید.همیشه از مشخصات حداکثر ولتاژ آزمایش تولید کننده کابل مشورت کنید و اطمینان حاصل کنید که تمام مجوزهای ایمنی در طول کار ولتاژ بالا حفظ می شود.

س: چه احتیاطی در هنگام کار ژنراتور افزایش باید رعایت شود؟

تست ژنراتور ولتاژ بالا مستلزم پروتکل های ایمنی سختگیرانه است. همیشه قبل از اتصال مطمئن شوید که کابل به طور کامل از انرژی خارج شده و از تمام منابع برق جدا شده است.حداقل 5 متر دور ایمنی را در اطراف منطقه آزمایش با نشانه های هشدار ایجاد کنیدتمام پرسنل باید از PPE مناسب از جمله لباس های قوس، دستکش های عایق بندی HV و کفش های دی الکتریک استفاده کنند.توقف اضطراری، و بلوک ولتاژ صفر، لایه های اضافی از حفاظت را فراهم می کنند اما هرگز نباید جایگزین روش های ایمنی مناسب شوند.

سوال: مزیت چندین سطح انرژی (جول) در این واحد چیست؟

سطوح مختلف انرژی به اهداف تشخیصی مختلف خدمت می کنند. تنظیمات انرژی پایین (به عنوان مثال،864J1024J) برای تایید خطای اولیه و شناسایی خطاهای مقاومت بالا که انرژی بیش از حد می تواند آسیب کابل را بدتر کند، ایده آل است.انرژی متوسط (1225J 2048J) برای بیشتر شناسایی نقص های معمول قدرت سیگنال صوتی مطلوب را فراهم می کند. انرژی بالا (2450J +) برای کابل های بسیار طولانی، سناریوهای دفن عمیق،یا نقص های مقاومت بالا که نیاز به تولید قوس قوی تر برای تولید یک علامت صوتی قابل تشخیص دارندانتخاب سه سطح به اپراتورها اجازه می دهد تا تولید انرژی را با شرایط میدان مطابقت دهند.

س: چه گارانتی و پشتیبانی ای با این ژنراتور اضافه شامل می شود؟

تضمین استاندارد 12 ماهه در برابر نقص های سازمانی با پشتیبانی فنی عمرانه. گواهینامه CE و ISO 9001: 2015. هر واحد شامل ژنراتور افزایش انرژی، کابل خروجی HV، کابل زمین،میله تخلیه، راهنمای کاربری و یک واگن سنگین با رول های قفل برای حمل و نقل ایمن. نصب در محل، راه اندازی و آموزش ایمنی اپراتور بر اساس درخواست در دسترس است.قطعات یدکی از جمله حفره های تخلیه، خازن ها و دیود های HV برای تعویض سریع ذخیره شده اند.
