سیستم شناسایی خطا کابل زیرزمینی قابل حمل XZH TEST

Name: سیستم شناسایی خطا کابل زیرزمینی قابل حمل XZH TEST
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: 502A+503C+535-4TS+507
Price: 15500.00 USD
Availability: InStock

جزئیات محصول:

Place of Origin:	Xi'an, Shaanxi, China
نام تجاری:	XZH TEST
گواهی:	ISO,CE
Model Number:	502A+503C+535-4TS+507

اطلاعات دقیق

Place of Origin:

Xi'an, Shaanxi, China

نام تجاری:

XZH TEST

گواهی:

ISO,CE

Model Number:

502A+503C+535-4TS+507

برجسته کردن:

High Light

برجسته کردن:

مکان یاب کابل زیرزمینی قابل حمل,سیستم تشخیص خطای کابل,XZH TEST شناسایی خطا

cable fault detection system

XZH TEST fault locator

Trading Information

Minimum Order Quantity:

1 unit

Packaging Details:

wooden case

Delivery Time:

8-10 days

Payment Terms:

T/T

Supply Ability:

1000 sets /Year

توضیحات محصول

XZH TEST سیستم شناسایی خطای کابل زیرزمینی

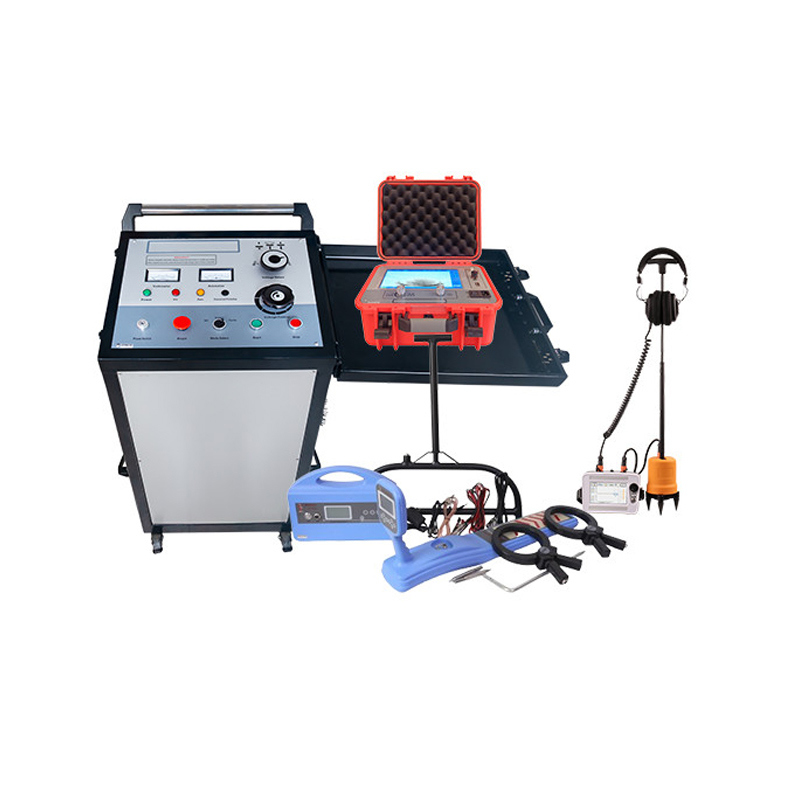

سیستم شناسایی خطا کابل زیرزمینی قابل حمل XZH TEST 0

1مشخصات

عملکرد سیستم
1. استفاده از DC یا ولتاژ بالا پالس برای ایجاد نقطه خطای کابل فلش بیش از و تخلیه 2از اصل بازتاب موج سفر استفاده کنید تا اندازه گیری تقریبا از همه انواع خطاهای عایق اصلی کابل را انجام دهید. 3استفاده از روش هماهنگی صدا- مغناطیسی برای انجام اندازه گیری دقیق از همه انواع خطای عایق مرکزی کابل
منبلندژنراتور ولتاژ افزایشی XHHV535-4T
حالت خروجی	DC، تک، چرخه
ولتاژ خروجی	0-8kV/0-16kV/0-32kV، سه ولتاژ قابل تغییر
خازن داخلی	64μF/16μF/4μF
انرژی تخلیه	2048J
قدرت ضربه	2000VA
سرعت نبض	ضربه اتوماتیک برای حدود 6 ثانیه، ضربه دستی برای هر زمان کنترل
تغییر سطح ولتاژ افزایش	راهنما
نوع تنظیم ولتاژ	مستمر
نشان دادن	اندازه گیری ولتاژ جانبی ولتاژ بالا، نشان دادن ولتاژ خروجی و جریان در زمان واقعی
تغییر حالت کار	راهنما
جریان خروجی مداوم	60mA
حفاظت ایمن	با عملکرد حفاظت از صفر شروع، امن و قابل اعتماد
مرخصی	طراحی اندازه گیری ولتاژ بالا منحصر به فرد، در حالت توقف به طور خودکار ظرفیت داخلی دستگاه را تخلیه می کند
قدرت کار	AC 220V±15% ،50Hz±2Hz
تست ولتاژ مقاومت DC	ولتاژ خروجی قابل تنظیم و محدوده نشان 0-35Kv، محدوده نشان جریان خروجی 0-20A
جریان سوخت	حالت خطا (سوزان) با جریان تا 60 mA @ 32 kV
امنیت	محافظت از ولتاژ بیش از حد، جریان بیش از حد، گرم شدن بیش از حد. تخلیه اتوماتیک پس از کار
درجه بندی حفاظت	حداقل IP54
ابعاد ((ملی متر)	534L×444W×805H میلی متر
وزن کل	بیش از 120 کیلوگرم
II,مکان شناس خطای کابل TDR XHGG502A
روش آزمایش	ولتاژ پایین، ولتاژ الکتریکی، ولتاژ الکتریکی، ولتاژ الکتریکی
میزان نمونه گیری	1MHz 400MHz
خروجی پالس	تک قطبی
دامنه نبض	300 ولت
عرض پالس	0.15μS/0.30μS /0.60μS/1.20μS/2.4μS/5.0μS/7.5μS/10μS
دامنه اندازه گیری	≥120 کیلومتر
محدوده اندازه گیری	100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
حداقل وضوح	0.07 متر
خطای اندازه گیری	≤±(0.5%×L+1m) ، L طول کابل است
افزایش سیگنال	0-100% قابل تنظیم
سرعت تکثیر	10...999.9m/μs
مقاومت خروجی	تطابق اتوماتیک
پرتاب کننده	اتوماتیک ادامه
شرایط کار	دمای -25°C+65°C، رطوبت نسبی 85٪، فشار جوی 750±30mmHg
III,نشانگر خطای کابل XHDD503C
حالت نقطه ثابت	حالت استاندارد، حالت پیشرفته، حالت کاهش نویز، حالت سفارشی (ms، شکل موج)
روش نقطه ثابت	روش تفاوت زمان هوشمند، روش بازرسی الکترومغناطیسی، روش اندازه گیری صوتی
دقت موقعیت	نقطه ثابت: 0.1 متر، مسیر: 0.1 متر
نمايش	TFT فوق روشن 5 اینچ، 800×480 رنگ واقعی
زبان	زبان گرافیکی بیشتر بصری است
سود	120dB، تنظیم کاملا خودکار، همچنین می تواند به صورت دستی تنظیم شود
محدوده فرکانس	100-1600 هرتز
محدوده پویا	0-112dB ((۱۶ دنده)
شلیک هم زمان	شلیک کننده ی همزمان کاملا خودکار صوتی؛ شلیک کننده ی همزمان کاملا خودکار میدان مغناطیسی
محدوده تشخیص	0.0099ms،75mV75V
کاوشگر	خودکار خاموش، کاملا دیجیتال فلز هوشمند کاوشگر
هدفون	600Ω درجه نظامی کاهش صدای قوی و فناوری ضد تداخل
قدرت کار	4*18650 باتری لیتیوم استاندارد
ساعات کاری	بیش از 8 ساعت
دمای محیط	-25°C تا 65°C؛ رطوبت نسبی: ≤90٪
وزن	میزبان 0.6kg؛ سنسور 1.4kg
درجه ضد آب	IP65
IV,آزمون جامع مسیر کابل
فرستنده
فرکانس خروجی		فرکانس پایین ((815Hz) ، فرکانس متوسط ((8kHz) ، فرکانس بالا ((33kHz) ، فرکانس رادیویی ((83kHz)
قدرت خروجی		10W،چهار سطح خروجی: کم، متوسط، بالا، کامل
ولتاژ خروجی		150Vpp
حالت خروجی		روش اتصال مستقیم، روش اتصال، روش تحرک
نمايش		حالت خروجی، فرکانس، قدرت خروجی، مقاومت حلقه، جریان حلقه، ظرفیت باقی مانده باتری، هشدار ولتاژ خطرناک و غیره.
کلیمپ قفل		قطر داخلی وصل کننده Φ150mm
گیرنده
حالت کار		ردیابی، شناسایی، ولتاژ مرحله ای
فرکانس دریافت		فرکانس پایین ((815Hz) ، فرکانس متوسط ((8kHz) ، فرکانس بالا ((33kHz) ، فرکانس رادیویی ((83kHz)
نمايش		عمق، جریان، فرکانس، حالت، افزایش، قدرت سیگنال، تاریخ، زمان و غیره
عمق تشخیص		≥10m
V کابل های آزمایش
(توجه: به دلیل وجود ولتاژ بالا 35kV، کابل های ولتاژ بالا ویژه ساخته می شوند و باید در طول کار از سایت دور نگه داشته شوند.)
کابل خروجی ولتاژ بالا	سیم اصلی 2.5mm2 قرمز، مقاومت در برابر ولتاژ 50kV DC، با لایه محافظ، قطر بیرونی 14mm، طول 10 متر، از جمله نصب اسپول بزرگ.
کابل زمین	زمین گیری 3 ستون - هسته اصلی 16mm2 رنگ شفاف، شاخه 2.5mm2، طول 10 متر. از جمله نصب اسپیل کوچک.
