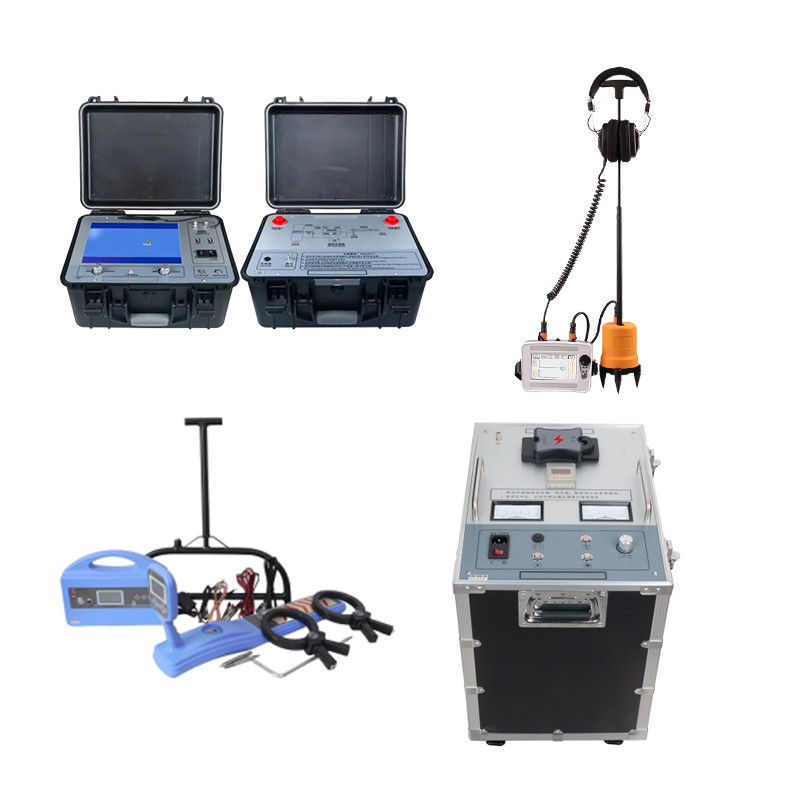

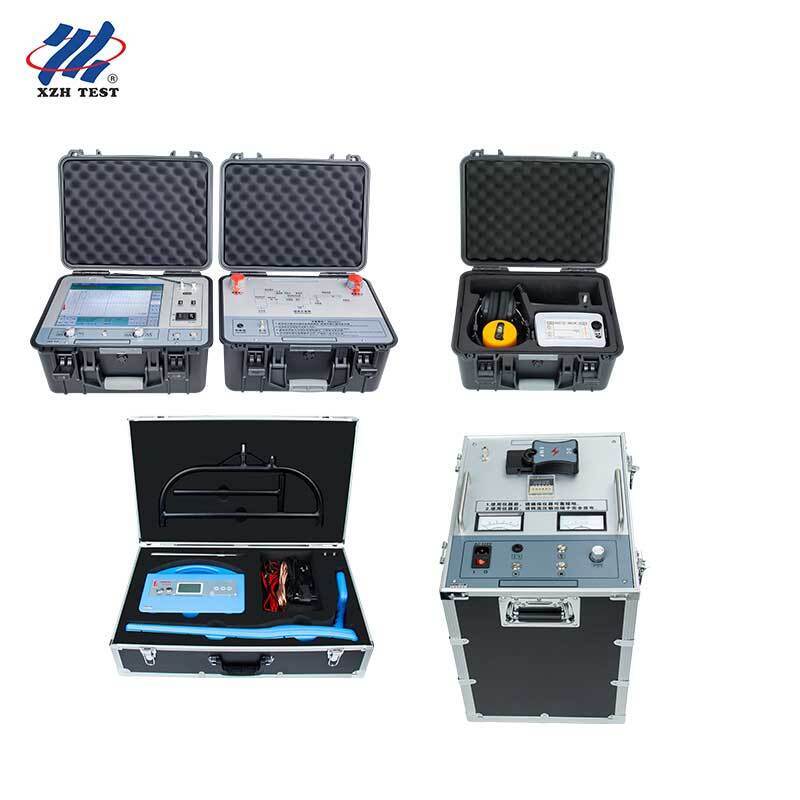

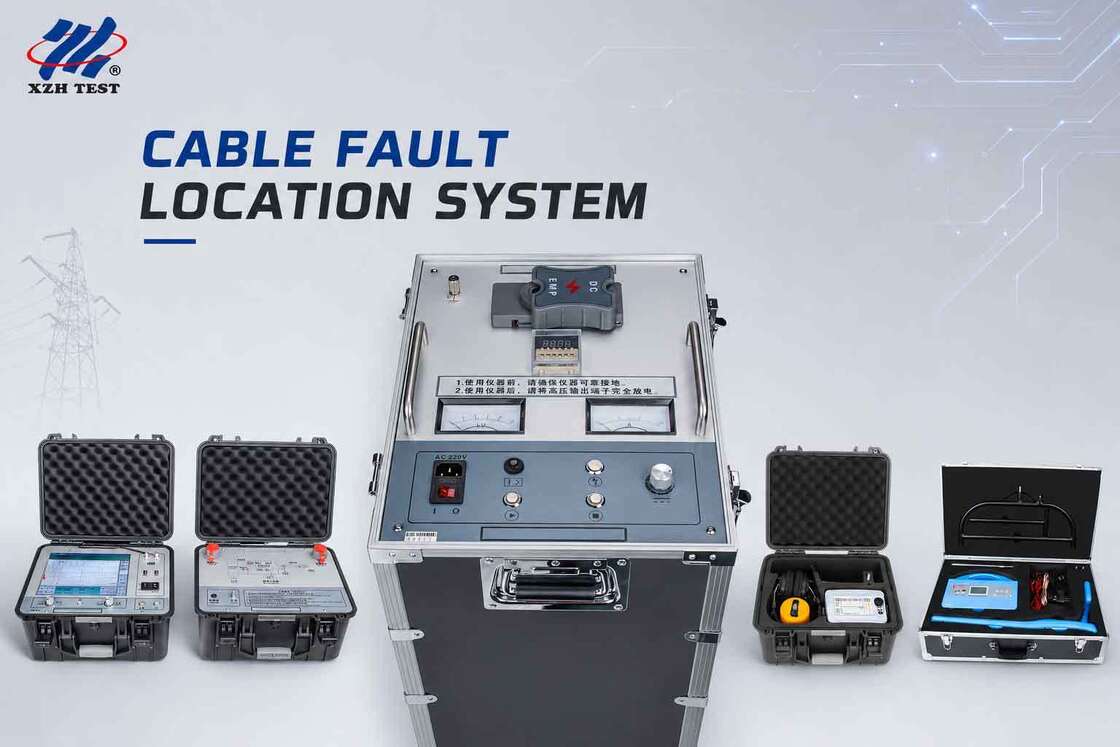

سیستم شناسایی خطای کابل های زیرزمینی

• به طور دقیق و سریع شکست عایق اصلی کابل های برق را تشخیص دهید؛ طول کابل را کالیبر کنید؛ جهت و عمق کابل دفن شده را به طور دقیق تشخیص دهید.
• اثبات: آزمایش کابل با استاندارد DC
• پیدا کردن خطای فاصله روی کابل
• پین - نشان دادن خطاهای کابل در زمین.
• دنبال کردن مسیر کابل های زیرزمینی
• انتخاب یک کابل از یک بسته کابل.

پیش تعیین موقعیت خط خط کابل

تعیین فاصله خط خط کابل (در متر یا فوت) از انتهای آزمایش به عنوان محل قبل خط خط تعریف می شود. این یک جنبه حیاتی است،به عنوان دقیق از قبل محل خطای کابل کاهش زمان مورد نیاز برای محل خطای نهایی در مقایسه با ژنراتور افزایش عادي و روش دقیق. پیش از موقعیت مکانی از روش های ولتاژ پایین مانند TDR و روش های ولتاژ بالا مانند SIM ، ARC ، MIM ، ICM / ICE و روش کاهش ولتاژ استفاده می کند.

مقدمه

XHGG502مکان شناس خطای کابلیک ابزار ویژه برای اندازه گیری و تجزیه و تحلیل وضعیت کابل برق و فاصله خطا است. آن را ترکیب فن آوری الکترونیکی مدرن و فن آوری کامپیوتر برای تحقق فیلتر سازی سیگنال، کسب،پردازش داده ها، نمایش گرافیکی و تجزیه و تحلیل گرافیکی برای تکمیل اندازه گیری سرعت کابل، آزمایش طول کابل، آزمایش فاصله خطای کابل.

واحد اصلی Pulse Coupler (برابر نمونه گیری پالس)

ویژگی های اصلی

• سیگنال منعکس شده ارسال شده توسط پیوندهای پالس به طور خودکار نمایش داده می شود و شکل موج طول کامل مدار باز کابل در همان زمان نمایش داده می شود.
• محاسبه و نمایش اتوماتیک فاصله نقص
• این دستگاه عملکرد ذخیره کردن موج های آزمایشی عظیم را دارد: موج های بدست آمده از آزمایش میدان می توانند به راحتی در ابزار مطابق با ترتیب مشخص شده ذخیره شوند.و هر وقت که بخوايد به يادش بياريد و نگاهش کنيد;
• با رابط USB استاندارد چاپگر؛
• عملکرد ساده و قابلیت اطمینان بالا. دارای عملکرد بسیار بالا است.
• منبع برق باتری پلیمر لیتیوم ساخته شده، که می تواند مدار باز کابل و شکست مدار کوتاه مقاومت کم را در محیط بدون منبع برق آزمایش کند.

حالت های کار آزمونXHGG502 ARC خطای کابل پیش شناساییدر این روش ها روش پالس ولتاژ پایین، روش فلش اوور ولتاژ بالا و روش پالس چندگانه شامل می شوند. در اینجا بر روش پالس چندگانه تمرکز کنید که از سایر دستگاه ها متفاوت است.

The purpose of using the multiple pulse method to test the cable fault is to make the sent low-voltage test pulse effectively avoid the cosine large oscillation interference that occurs at the moment of the high-voltage impact of the faulty cable، و یک مدار کوتاه مشابه استاندارد و روشن را در طول قوس مدار کوتاه نسبتا پایدار در نقطه خطا بدست می آوریم.

ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلف ولتاژ های مختلفشکل موج جمع آوری شده توسط روش پالس ثانویه ساده اغلب با نوسان کوسینوس بزرگ به دلیل زمان تاخیر انتقال ناکافی مختل می شود، و شکل موج هرج و مرج است و تجزیه و تحلیل آن دشوار است. این تنها می تواند با تنظیم زمان تاخیر پرتاب پالس آزمایش یا با استفاده از یک دستگاه افزایش قوس ولتاژ متوسط تضمین شود.که باعث افزایش دشواری کار و وزن و هزینه تجهیزات می شود.روش پالس چندگانه فقط بر این مشکلات غلبه می کند و روش های آزمایش را بسیار ساده می کند.هشت مجموعه از موج های آزمایش از فرآیند فلش اوور ولتاژ بالا از یک ضربه به دست می آیداین یک مزیت از روش پالس چندگانه در مقایسه با روش پالس دوم است.

نمایش سیستم عملیاتی

آزمایش فاصله خطای کابل در حالت آزمایش فلش اوور ولتاژ بالا، این روش آزمایش برای تشخیص انواع خطای مقاومت بالا مناسب است.با تنظیم موقعیت دو خط کورسر، فاصله خطا را می توان تعیین کرد.

آزمایش فاصله خطای کابل تحت حالت آزمایش ARC ((متعدد شات) ، این روش آزمایش برای تشخیص خطاهای مختلف مقاومت بالا مناسب است.مانند مقاومت پایین و خطاهای کابل غرق شده، روش پالس چندگانه برای تجزیه و تحلیل آسان تر است و می تواند به کاربران کمک کند تا به سرعت فاصله نقص را تعیین کنند.

اندازه گیری فاصله خطای کابل در حالت آزمایش ولتاژ کم. برای خطاهای مدار باز (شکستن) مقاومت کم و مدار کوتاه، فاصله خطای را می توان به راحتی اندازه گیری کرد.

پارامترهای فنی

معرفی پانل

1. صفحه نمایش:12صفحه لمسی صنعتی درجه 1 اینچ
2. ارتباطات:رابط خروجی سیگنال پالس از روش ولتاژ پایین، رابط خروجی سیگنال دریافت کننده از روش فلش اوور از روش ولتاژ بالا.
3. تعليق:ترمینال زمین گیری ایمنی
4. شاخص قدرت:نشان دهنده قدرت باتری داخلی است که در چهار شبکه نمایش داده می شود.
5. USB-1:کارت شبکه بی سیم خارجی و دستگاه ارتباطی USB؛
6. USB-2:کارت شبکه بی سیم خارجی و دستگاه ارتباطی USB؛
7. سوئیچ برق:موقعیت "I"، استفاده از منبع برق AC 220V برای تامین برق به سیستم؛
8. دنده ی "II" از باتری داخلی برای تغذیه سیستم استفاده می کند؛ هنگامی که دکمه ی "Power Socket" به منبع برق AC 220V متصل می شود، در همان زمان باتری را شارژ می کند.
9. دنده "O"، برق سیستم را خاموش کنید.
10. سوکت برق:منبع برق عامل ابزار، پورت اتصال AC 220V؛
11. فیوز:محل نصب فیوز سیستم برق 220 ولتی AC
12. خودبررسي:انتقال سیگنال ها تحت پالس های متعدد
13. روشن/ خاموش:روشن کردن و خاموش کردن قدرت کار کامپیوتر صنعتی؛
14. دامنه:در هنگام جمع آوری شکل های موج، دکمه دامنه را تنظیم کنید تا دامنه شکل های موج جمع آوری شده تغییر کند.
15. چراغ نشان دهنده:نور شاخص که روش بازبینی را منعکس می کند
16. جابجایی:تنظیم دکمه جابجایی هنگام بدست آوردن شکل موج برای تغییر ارتفاع خط پایه شکل موج بدست آمده؛

لیست بسته بندی

ردیابی مسیر کابل، تعیین مکان، شناسایی کابل، تعمیر و آزمایش مجدد

ردیابی مسیر کابل

اغلب، شناسایی خطای کابل زمان بیشتری را می برد زیرا ردیابی مسیر کابل تحت آزمایش (CUT) انجام نشده است یا مسیر کابل ناشناخته است.مسیر دقیق کابل با استفاده از روش جلب صدا تعیین می شود.

در روش تحرک صوتی، یک سیگنال سینوزویدی ثابت و فرکانس بالا AC از یک ژنراتور فرکانس صوتی در پایان آزمایش به CUT تزریق می شود.که مسیر خود را از طریق زمین و در دسترس در کل کابل قرار می دهد. یک سیم پیچ سنسور ردیابی مسیر موازی با زمین متصل به یک گیرنده صوتی سیگنال ها را دریافت می کندکه در گیرنده به صورت بصری به شکل نمودارها و به شکل صداهای ضبط شده از طریق هدفون نمایش داده می شود.قوی ترین سیگنال دقیقا بالای کابل دریافت می شود و قدرت سیگنال کاهش می یابد اگر کویل جستجو در هر دو طرف کابل یا دور از آن باشد.مسیر کابل با پیدا کردن حداکثر سیگنال های صوتی در گیرنده صوتی و هدفون تعیین می شود.

توضیحات

XHGX507 ردیاب لوله کابل زیرزمینی عمدتا برای موقعیت خطای کابل، شناسایی کابل، مسیر کابل و اندازه گیری عمق استفاده می شود.می تواند کارهایی را انجام دهد که در گذشته فقط با چند دستگاه انجام می شد.

اصل کار

ردیاب لوله کابل زیرزمینی بر اساس روش محرک الکترومغناطیسی و استفاده از اصل ارتباطات طراحی شده است.

1. سیگنال الکترومغناطیسی توسط فرستنده تولید می شود و سیگنال از طریق روش های مختلف اتصال انتقال به کابل زیرزمینی مورد آزمایش منتقل می شود.
2. پس از اینکه کابل زیرزمینی سیگنال الکترومغناطیسی را تحریک می کند، یک جریان تحریک شده بر روی کابل تولید می شود و جریان تحریک شده در امتداد کابل به فاصله گسترش می یابد.
3. در فرآیند گسترش جریان، امواج الکترومغناطیسی از طریق کابل زیرزمینی به زمین پرت می شوند.سیگنال امواج الکترومغناطیسی در زمین بالای کابل دریافت می شود..
4. موقعیت، جهت و خطای کابل زیرزمینی را می توان با تغییر قدرت سیگنال دریافت شده قضاوت کرد.

ویژگی ها

• صفحه نمایش LCD بزرگ قدرت سیگنال را نشان می دهد و میله، پیکان و دستورات صوتی به راحتی برای اپراتور قضاوت در مورد موقعیت زیرزمینی کابل و نقطه خطا را آسان می کند.يه نفر مي تونه همه چي رو بکنه.
• طراحی کاملا دیجیتال، صفحه نمایش گرافیکی LCD شفاف و قابل اعتماد
• قابل حمل و سبک وزن، آسان برای حمل
• باتری قابل شارژ داخلی
• آمتر داخلی برای اندازه گیری مقاومت حلقه کابل
• می تواند برای تشخیص نقص های عایق تا 2MΩ به زمین استفاده شود
• با تابع روشنایی پس زمینه برای تطابق با کار شبانه
• آمتر داخلی برای اندازه گیری مقاومت حلقه کابل
• عمق کابل و جریان را نشان می دهد

اجزای اصلی

این ردیاب لوله کابل عمدتا از فرستنده و گیرنده تشکیل شده است، با لوازم جانبی دو کلیمپ، یک فریم A و سیم های اتصال لازم.

پارامترهای فنی

فرستنده

گیرنده

لیست بسته بندی

مورد درخواست

شناسایی خطای کابل

بر مبنای فاصله تقریبی خطای محاسبه شده توسط Pre-locator و منطقه مشکوک به خطای مشخص شده با استفاده از روش ردیابی مسیر،محل دقیق خطای کابل یا مشخص کردن خطای کابل انجام می شود..

شناسایی مقاومت بالا و نقص های فلش

برای شناسایی مقاومت بالا و نقص های چشمک زدن، یک افزایش فشار HV به صورت دوره ای با استفاده از ژنراتور افزایش فشار به کابل معیوب اعمال می شود،تولید صدا در نقطه خطا و تولید میدان مغناطیسی قوی در اطراف کابل. These acoustic and magnetic signals are picked with the help of sensor (sensitive ground microphones) and displayed simultaneously on pinpointer receiver in the form of graphs and acoustic signals are heard on the headphonesاز آنجا که هر دو سیگنال، صوتی و مغناطیسی در نقطه خطا همزمان تولید می شوند، نقطه خطا دقیق به طور دقیق قرار دارد؛ جایی که تاخیر زمان بین آنها نزدیک به صفر است.میدان مغناطیسی همچنین به کاربر کمک می کند تا موقعیت سنسور را تعیین کند و به همین دلیل آسان است.

مقدمه

ابزار موقعیت خطای کابل از روش همگام سازی صوتی و مغناطیسی برای تعیین نقطه خطای کابل برق استفاده می کند.فلش اوور الکترونیکی توسط ژنراتور تخلیه ضربه تولید می شود، توسط سُند مربوطه گرفته و تقویت می شود و محل دقیق نقطه خطا با قضاوت شنوایی و بصری تعیین می شود.این یک دستگاه است که کامل موقعیت دقیق نقطه خطای کابل در محدوده اندازه گیری تقریبا و جمع آوری تفاوت زمان صوتی و مغناطیسی است. این یکپارچه سازی تکنولوژی موقعیت، مسیر کمک به تست و سایر فن آوری ها،ارائه چند حالت آزمایش و اطلاعات سریع غنی و متنوع برای به طور موثر و دقیق کامل موقعیت خطای کابل.

این ابزار نقطه ثابت برای مقاومت کم، مدار کوتاه، مدار باز و قطع کابل های برق، کابل های تک محوری با فرکانس بالا، کابل های چراغ های خیابانی مناسب است.و سیم های دفن شده ساخته شده از مواد مختلف با بخش های متقابل و رسانه های مختلف، همچنین نشت مقاومت بالا و فلش اوور مقاومت بالا. خطای. پارامترهای فنی مطابق با "GB / T 18268 است.1 الزامات ضد تداخل برای تجهیزات آزمایش مورد استفاده در سایت های صنعتی".

آن مطابق با الزامات استاندارد برای تثبیت صوتی و مغناطیسی در استاندارد "DL ¢T 849.2-2019 شرایط فنی عمومی برای آزمایشگرهای ویژه برای تجهیزات برق بخش 2 است:ابزار شناسایی خطای کابل".

ویژگی ها

1. ال سی دی 5 اینچی با روشنایی بالا در معرض نور خورشید را تضمین می کند.
2. استفاده از تکنولوژی موقعیت دهی همزمان با صدا و مغناطیسی برای محاسبه خودکار تفاوت زمان صدا و مغناطیسی.
3. ارزش افزایش و ارزش پرتاب سیگنال صوتی و سیگنال مغناطیسی را می توان به صورت دستی تنظیم کرد تا با محیط های مختلف سازگار شود.
4. این دستگاه دارای فناوری کاهش نویز پس زمینه است و می تواند از میان روش های فیلتر مختلف انتخاب کند.
5. دارای عملکرد کاهش نویز پس زمینه BNR و کاهش نویز بی صدا است.
6. نشان انحراف مسیر داره
7. مجهز به سنسورهای سیگنال جداسازی فیزیکی چند لایه ای، درجه ضد آب IP65
8. باتري ليتيوم بزرگ گنجايي، زمان آماده ي بلند، مجهز به شارژر سريع
9. کوچک و سبک وزن، آسان برای کار و رابط ساده انسان-ماشین.

شاخص های فنی

اصل کار

این دستگاه از روش همگام سازی صوتی و مغناطیسی برای شناسایی دقیق نقص استفاده می کند. این یک روش موقعیت گذاری بسیار دقیق و منحصر به فرد است.اصول آن بر اساس روش سنتی تعیین نقطه صوتی است و تشخیص و استفاده از سیگنال های الکترومغناطیسی را اضافه می کند.

هنگامی که ژنراتور ولتاژ بالا تخلیه ضربه ای را بر روی کابل معیوب انجام می دهد، صدای تولید شده توسط تخلیه در نقطه خطا به زمین منتقل می شود.سیگنال صوتی توسط یک کاوشگر با حساسیت بالا دریافت می شودپس از تقویت، صدای "پاپ" را می توان با گوش دادن با هدفون شنید.

سُند ساخته شده در سُند سیگنال میدان مغناطیسی را در زمان واقعی دریافت می کند. and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal. به حرکت موقعیت سنسور برای پیدا کردن نقطه با کوچکترین تفاوت زمان صدا-مقناطیسی ادامه دهید، پس از آن محل دقیق نقطه نقص خواهد بود زیر آن.

ابزارهای استاندارد اندازه گیری صوتی به طور کلی فقط از هدفون برای نظارت استفاده می کنند.یا با حرکت شاخص متر برای شناسایی صدا تخلیه در نقطه خطا تکمیل می شوند.از آنجا که صدا تخلیه در یک لحظه ناپدید می شود و تفاوت زیادی با سر و صدای محیط ندارد، اغلب برای اپراتورانی که تجربه زیادی ندارند، مشکلات زیادی ایجاد می کند.روش همگام سازی صوت- مغناطیسی به طور موثر از مشکلات فوق روش سنتی اندازه گیری صوتی اجتناب می کند.

لیست بسته بندی

معرفی پنل عملیات

1. تنظیم: دکمه تنظیم را برای ورود به رابط تنظیم فشار دهید و دکمه تنظیم را برای تنظیم پارامترهای تنظیم چرخش دهید.
2. منبع برق: منبع برق سیستم را روشن و خاموش کنید. هنگام روشن کردن سیستم، شما باید دکمه برق را برای 3 تا 4 ثانیه فشار دهید تا صدای طولانی "بیپ" را بشنوید.بعد می تونی دکمه رو بلند کنیدر هنگام خاموش کردن، شما باید دکمه قدرت را برای 3 تا 4 ثانیه فشار دهید و نگه دارید.
3. صفحه نمایش: صفحه نمایش لمسی 5 اینچی.

1. حسگر: پورت اتصال حسگر کاوشگر
2. شارژ: پورت اتصال شارژر
3. جک هدفون اختصاصي

معرفی رابط و عملکرد

رابط کار شامل یک منطقه نمایش موج و یک منطقه تنظیم پارامتر است. عملکرد هر بخش به صورت یک به یک با توجه به لوگو در شکل بالا معرفی می شود.

1. ۱/۲: تنظیم افزایش صدا/تنظیم شلیک صدا
2. 3/4: تنظیم افزایش میدان مغناطیسی / تنظیم ماژول میدان مغناطیسی
3. 5: نشانه ی سُند
4. 6: فیلتر کردن تمام گذرگاه
5. فیلتر کردن با گذر پایین
6. فیلتر کردن عبور بالا
7. فیلتر کردن باند پاس
8. 7. تنظیمات بی صدا
9. 8تنظیمات BNR
10. 9تنظیم حجم
11. 10. نمایش قدرت
12. 11شدت صدا: نشان دادن شدت صدا و نمایش عددی مربوطه.
13. 12. سیگنال الکترومغناطیسی: آغاز کامل، شما می توانید نمایه لوگو (برق زرد است) ؛ خاموش یا لمسی سنسور لوگو (برق سفید است).
14. 13قدرت میدان مغناطیسی: نشان دادن قدرت میدان مغناطیسی و نمایش عددی مربوطه.
15. 14چهار مجموعه از اطلاعات تفاوت زمانی صوتی و مغناطیسی که تفاوت زمانی صوتی و مغناطیسی را برای مرجع کاربر نشان می دهد تا دقت نقطه ثابت را بهبود بخشد.

برای شناسایی مقاومت بالا و نقص های فلکر، یک ژنراتور افزایش ولتاژ استفاده می شود تا به طور دوره ای افزایش ولتاژ بالا را به کابل معیوب اعمال کند،تولید یک صدای ضربه در نقطه خطا و یک میدان مغناطیسی قوی در اطراف کابلاین سیگنال های صوتی و مغناطیسی با کمک حسگرها (میکروفون های حساس زمین) گرفته می شوند و همزمان در گیرنده موقعیت در قالب یک گرافیک نمایش داده می شوند.و سیگنال صوتی را می توان از طریق هدفون شنیداز آنجا که سیگنال های صوتی و مغناطیسی در همان زمان در نقطه خطا تولید می شوند، می توان نقطه خطا دقیق را مشخص کرد؛ تاخیر زمان بین آنها نزدیک به صفر است.میدان مغناطیسی همچنین می تواند به کاربران کمک کند تا موقعیت سنسور را تعیین کنند، که مشخص کردن نقطه خطا را آسان می کند.

توضیحات

The high-voltage pulse generator fully complies with DL/T846-2016 "General Technical Conditions for High Voltage Test Equipment" and DL/T474-2017 "Guidelines for the Implementation of Field Insulation Tests". این به طور عمده برای تخلیه ضربه در طول آزمایش خطای کابل ها با سطوح ولتاژ 35kV و پایین تر استفاده می شود. همچنین می تواند برای تست ولتاژ مقاومت DC سایر تجهیزات الکتریکی استفاده شود.

این دستگاه یک منبع ولتاژ بالا DC، خازن ذخیره انرژی و شکاف توپ تخلیه را به یک واحد ادغام می کند.این تجهیزات به طور کامل جایگزین ترانسفورماتور آزمون سنتی با وزن صدها کیلوگرم، جعبه کار و خازن ذخیره انرژی پالس (به طور کلی یک مجموعه ترانسفورم 5kVA بیش از 60 کیلوگرم و جعبه کنترل بیش از 30 کیلوگرم وزن دارد) ،و بیش از ۲۰ کیلوگرم خازن های ذخیره انرژی پالس).

منبع برق از قطعات الکترونیکی ولتاژ بالا و با دقت بالا و ثبات بالا و تکنولوژی ولتاژ بالا استفاده می کند.که باعث می شود کل ماشین ساختار ساده و وزن فوق العاده سبک داشته باشد. ژنراتور پالس طراحی انسانی و حالت عملیاتی را اتخاذ می کند، که امن و قابل اعتماد است.و همچنین می تواند به طور طبیعی کار می کند زمانی که ولتاژ بالا به زمین کوتاه می شوداین در حال حاضر سبک ترین و کاربر پسند ترین تجهیزات پر ولتاژ حمل و نقل DC است. این یک محصول ایده آل برای تشخیص خطای کابل برق است.

پارامترهای فنی

معرفی پانل

1. ولتاژ خروجی بالا (DC):وقتی که ولتاژ DC مقاومت کند، خط خروجی ولتاژ بالا را متصل کنید.
2. ولتاژ خروجی بالا (EMP):در طول تخليه محرک، خط خروجي ولتاژ بالا را وصل کنید.
3. زمین ایمنی:قاب ابزار برای جلوگیری از برق زدایی از قاب ابزار یا پرسنل به زمین کشیده شده است.
4. زمان تنظیم:فاصله زمان تخليه رو تنظیم کن
5. ولت متر:شاخص ولتاژ خروجی ولتاژ ولتاژ بالا، برای نمایش ارزش ولتاژ در زمان واقعی استفاده می شود.
6. سوکت برق:منبع برق عامل ابزار، AC 220V ± 10%/50Hz ± 1Hz.
7. حامل لوله ایمنی:محل نصب لوله ایمنی در سیستم برق AC 220V
8. سوئیچ برق:"موقف I" نشان دهنده روشن شدن برق AC 220V برای تامین برق به سیستم است.
9. "فرسایش 0" به معنای خاموش کردن منبع برق 220 ولت AC برای تامین برق به سیستم است.
10. سوئیچ حفاظت از جریان بیش از حد:فشار وضعیت نشان می دهد که عملکرد محافظت از بیش از حد جریان شروع شده است؛ هنگامی که آن را پرتاب می کند، نشان می دهد که ابزار محافظت از بیش از حد جریان را فعال کرده است.
11. دکمه ی شروع/ چراغ نشانگر موقعیت صفر:
12. 1وقتی که چراغ نشانگر موقعیت صفر روشن است (سفید) ، نشان می دهد که در حالت موقعیت صفر است. فشار دادن دکمه شروع می تواند خروجی ولتاژ بالا را شروع کند.
13. 2وقتی که چراغ نشانگر موقعیت صفر روشن نیست، نشان می دهد که در حالت موقعیت صفر نیست. پس از چرخش دکمه تنظیم ولتاژ در جهت مخالف جهت ساعت به موقعیت صفر،چراغ نشانگر موقعیت صفر روشن است، و سپس فشار دادن دکمه شروع می تواند خروجی ولتاژ بالا را شروع کند.
14. دکمه توقف / چراغ شاخص ولتاژ بالا:هنگامی که آزمایش به پایان رسید یا یک ناهنجاری رخ داد، این دکمه را فشار دهید تا خروجی ولتاژ بالا را قطع کنید.چراغ شاخص ولتاژ بالا روشن نشان می دهد که خروجی ولتاژ بالا فعال شده استچراغ نشان دهنده ولتاژ بالا خاموش است که نشان می دهد خروجی ولتاژ بالا متوقف شده است.
15. دکمه تنظیم ولتاژ:برای تنظیم اندازه ولتاژ استفاده می شود. فشار بالا خروجی را در جهت ساعت تنظیم کنید تا از کوچک به بزرگ افزایش یابد و در جهت ساعت از بزرگ به کوچک کاهش یابد.
16. دکمه تخليه:در حالت توقف ولتاژ بالا، فشار دادن این دکمه می تواند برق ذخیره شده داخلی را به صورت دستی تخلیه کند.
17. آمپر متر:نشان دادن جریان اندازه گیری ولتاژ پایین.

لیست بسته بندی

در صورت وجود سوالات و الزامات بیشتر، آزادانه با ما تماس بگیرید!
