سیستم ردیابی نقص کابل قابل حمل برای نقص های عایق کابل زیرزمینی

Name: سیستم ردیابی نقص کابل قابل حمل برای نقص های عایق کابل زیرزمینی
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: 502a+503C+535-4TS+507
Price: 15500.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	شیان، شانسی، چین
نام تجاری:	XZH TEST
گواهی:	ISO,CE
شماره مدل:	502a+503C+535-4TS+507

اطلاعات دقیق

محل منبع:

شیان، شانسی، چین

نام تجاری:

XZH TEST

گواهی:

ISO,CE

شماره مدل:

502a+503C+535-4TS+507

برجسته کردن:

High Light

برجسته کردن:

مکان شناس خطای کابل قابل حمل,تست کننده عایق کابل زیرزمینی,سیستم تشخیص خطای کابل

underground cable insulation tester

cable fault detection system

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

جزئیات بسته بندی:

جعبه چوبی

زمان تحویل:

8-10 روز

شرایط پرداخت:

T/T

قابلیت ارائه:

1000 مجموعه در سال

توضیحات محصول

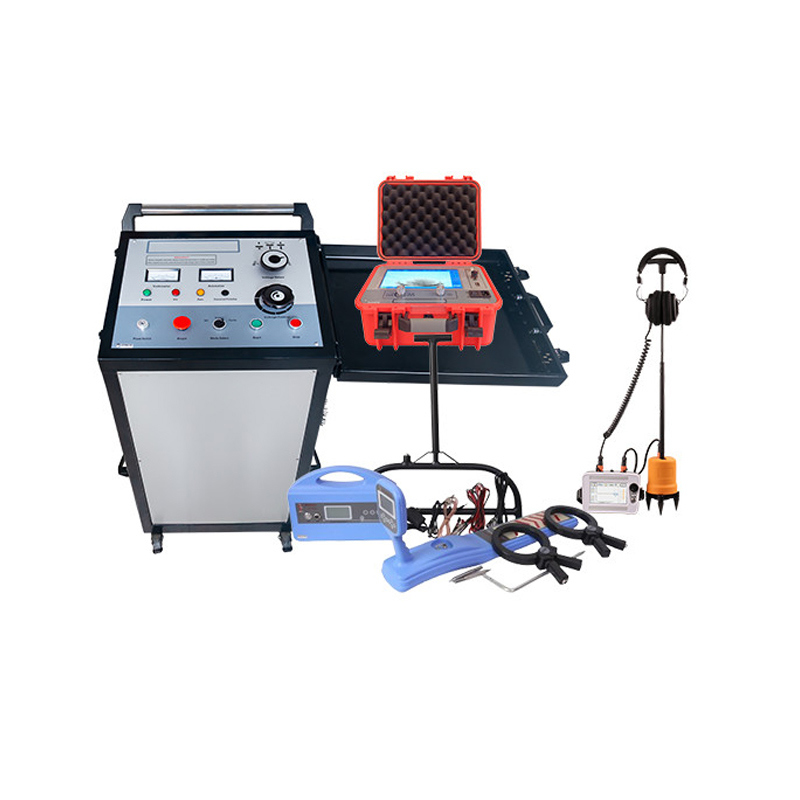

XZH TEST سیستم موقعیت خطای کابل قابل حمل

سیستم دقیق تشخیص خطا برای خطاهای عایق مرکزی کابل های زیرزمینی

عملکرد سیستم

از DC یا ولتاژ بالا استفاده می کند تا نقاط خطای کابل را روشن کند و تخلیه کند
استفاده از اصل انعکاس موج سفر برای اندازه گیری تقریبا از خطاهای کابل
از روش همگام سازی صوتی- مغناطیسی برای اندازه گیری دقیق نقص های عایق استفاده می کند

ژنراتور ولتاژ بالا XHHV535-4T

حالت خروجی	DC، تک، چرخه
ولتاژ خروجی	0-8kV/0-16kV/0-32kV، سه ولتاژ قابل تغییر
خازن داخلی	64μF/16μF/4μF
انرژی تخلیه	2048J
قدرت ضربه	2000VA
سرعت نبض	ضربه اتوماتیک برای حدود 6 ثانیه، ضربه دستی برای هر زمان کنترل
ویژگی های ایمنی	حفاظت از شروع صفر، تخلیه اتوماتیک، محافظت از ولتاژ بالا/ جریان بالا/ گرما (پایه IP54)
ابعاد	534L×444W×805H میلی متر
وزن	بیش از 120 کیلوگرم

مکان شناس خطای کابل TDR XHGG502A

روش های آزمایش	پالس ولتاژ پایین، جریان پالس، ولتاژ پالس، پالس چندگانه ARC
میزان نمونه گیری	1MHz 400MHz
دامنه اندازه گیری	≥120 کیلومتر
حداقل وضوح	0.07 متر
خطای اندازه گیری	≤±(0.5%×L+1m) ، L طول کابل است
شرایط عملیاتی	-25°C+65°C، رطوبت 85٪، فشار 750±30mmHg

نشانگر خطای کابل XHDD503C

حالت های نقطه ثابت	استاندارد، بهبود یافته، کاهش نویز، سفارشی (ms، شکل موج)
دقت موقعیت	0.1 متر برای هر دو نقطه ثابت و مسیر
نمايش	5 اینچ TFT (800×480 رنگ واقعی)
سود	120dB (تعدیل خودکار/دستی)
زمان کار	بیش از 8 ساعت با باتری های لیتیوم 4*18650
وزن	میزبان 0.6kg؛ سنسور 1.4kg

کابل های آزمایش

يادداشت:کابل های ولتاژ بالا خاص به دلیل کار 35kV مورد نیاز است - در طول کار از محل دور نگه دارید.

کابل خروجی ولتاژ بالا2.5mm2 هسته (قرمز) ، 50kV DC رتبه بندی، محافظ، 14mm قطر بیرونی، طول 10m با spool بزرگ
کابل زمین:3- ستون زمین (16mm2 هسته اصلی، 2.5mm2 شاخه) ، طول 10m با spool کوچک

سیستم در حال کار
