سیستم مکان‌یابی عیب کابل پرتابل ضروری برای تشخیص عایق کابل برق

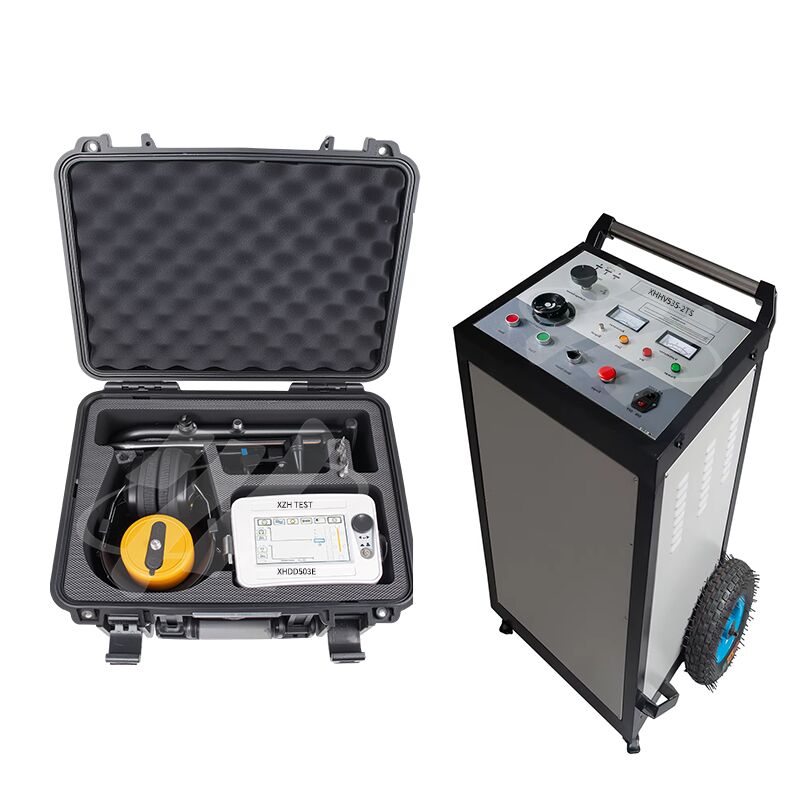

XHHV535-2TSBسیستم مکان یابی عیب کابل برای تشخیص عیب اصلی عایق کابل های برق با ولتاژ 35 کیلو ولت و کمتر و کالیبره کردن طول کابل استفاده می شود. این سیستم از دو بخش تشکیل شده است: یک تستر عیب کابل و یک ژنراتور پالس ولتاژ بالا.
تستر عیب کابل از یک رابط نرم افزاری عملیاتی ساده، کنترل متمرکز توسط یک ریزپردازنده تک تراشه، عملکرد لمسی و یک باتری لیتیوم یونی با ظرفیت بالا استفاده می کند. پایدار، قابل اعتماد و آسان برای استفاده است. یک منبع تغذیه مستقل و سیستم منبع تغذیه برای جلوگیری از تداخل منبع تغذیه در هنگام تخلیه ضربه ای استفاده می شود.
این سیستم تست عیب کابل برای عیوب مقاومت کم، اتصال کوتاه، مدار باز و سیم شکسته کابل های برق، کابل های کواکسیال با فرکانس بالا، کابل های چراغ خیابانی و سیم های زیرزمینی از مواد مختلف با مقاطع مختلف و رسانه های مختلف و همچنین نشت با مقاومت بالا و عیوب فلاش اور با مقاومت بالا مناسب است.

پارامترهای فنی

پارامترهای مکان یاب عیب کابل:

• فرکانس نمونه برداری: 1 مگاهرتز تا 400 مگاهرتز؛
• دامنه پالس ولتاژ پایین: 300 ولت ± 15٪؛
• محدوده اندازه گیری فاصله: ≥120 کیلومتر؛
• محدوده تست: 100 متر/300 متر/500 متر/1 کیلومتر/3 کیلومتر/5 کیلومتر/10 کیلومتر/25 کیلومتر/50 کیلومتر/100 کیلومتر؛
• عرض پالس: 0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS؛
• حداقل وضوح: 0.07 متر؛
• ناحیه کور تست: ≤10 متر؛
• خطای اندازه گیری: ≤±(0.5%×L+1m)، L طول کابل است؛
• منبع تغذیه کاری: باتری لیتیومی 10.4AH داخلی؛ زمان شارژ حدود 2 ساعت، زمان کار 5 ساعت

مکان یاب عیب کابل XHDD503E

مکان یاب عیب کابل XHDD503E از اصل همگام سازی صوتی-مغناطیسی پیکاپ ارتعاش و القای الکترومغناطیسی برای تعیین مکان خاص نقطه عیب کابل استفاده می کند. با کمک یک ژنراتور پالس ولتاژ بالا، نقطه عیب فلاش و تخلیه می شود. پدیده های فیزیکی مانند امواج ارتعاشی، امواج صوتی و امواج الکترومغناطیسی تولید شده توسط تخلیه فلاش اور نقطه عیب توسط پروب اختصاصی ابزار موقعیت یابی جمع آوری می شود. پس از پردازش هوشمند توسط میزبان، فاصله عیب و صدای عیب خروجی نمایش داده می شود. در نهایت، مکان دقیق نقطه عیب توسط شنوایی و بینایی تستر قضاوت می شود. یعنی کار موقعیت یابی دقیق نقطه عیب کابل "مستقیماً بالای کابل، در محدوده اندازه گیری تقریبی" تکمیل می شود.
مکان یاب عیب کابل XHDD503E برای عیوب مقاومت کم، اتصال کوتاه، مدار باز و سیم شکسته انواع
کابل های برق، کابل های کواکسیال و کابل ها و سیم های ولتاژ پایین با سطوح ولتاژ مختلف، مقاطع مختلف و
رسانه های مختلف، و همچنین نشت و عیوب فلاش اور با مقاومت بالا مناسب است.

پارامترهای اصلی:

کانال صوتی-پهنای باند
l همه گذر: 100 هرتز تا 1600 هرتز.
l گذر پایین: 100 هرتز تا 300 هرتز.
l گذر بالا: 160 هرتز تا 1600 هرتز.
l گذر باند: 200 هرتز تا 600 هرتز.
تنظیم کانال: 8 سطح صدا، مغناطیسی و ولتاژ.
خروجی صدا: بهره: 16 سطح (0-112dB)، امپدانس: 350Ω
محدوده تشخیص: 0.00-99.99 میلی ثانیه، 75 میلی ولت-75 ولت
دقت تشخیص: موقعیت یابی: ≤0.1 متر؛ ولتاژ پله: ≤0.5 متر؛ مسیر: ≤0.5 متر
منبع تغذیه کاری: باتری لیتیومی استاندارد 4*18650.
زمان آماده به کار: بیش از 8 ساعت
دمای محیط: -25-65℃؛ رطوبت نسبی: ≤90%
ابعاد حجم: 428L×350W×230H
وزن کلی: 7 کیلوگرم
