سیستم مکان‌یابی خطای کابل 35 کیلوولت با توان تخلیه 2048 ژول

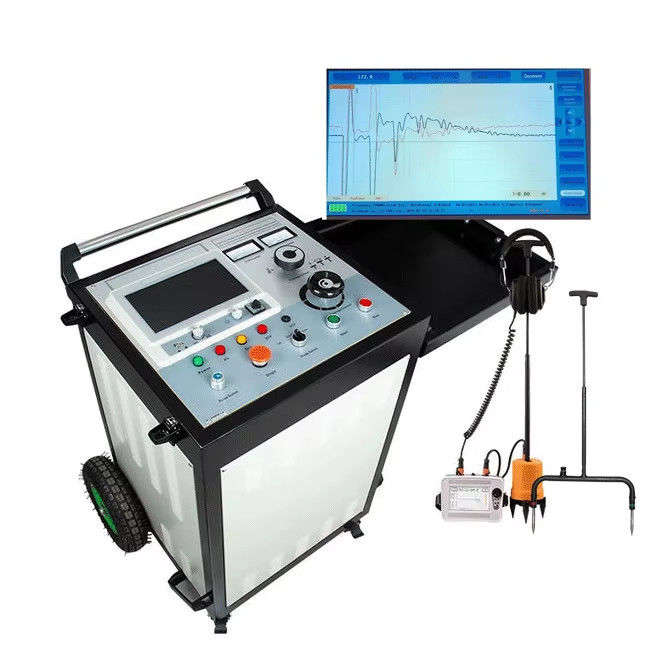

سیستم مکان‌یابی خطای کابل XHHV535-4TSB برای تشخیص خطاهای اصلی عایق در کابل‌های برق با سطوح ولتاژ تا 35 کیلوولت و کالیبره کردن طول کابل طراحی شده است. این سیستم جامع شامل یک تستر خطای کابل و یک ژنراتور پالس ولتاژ بالا است.

تستر خطای کابل دارای یک رابط نرم‌افزاری بصری با عملکرد لمسی، کنترل میکروکنترلر متمرکز و یک باتری لیتیوم یونی با ظرفیت بالا است. سیستم منبع تغذیه مستقل آن از تداخل در هنگام تخلیه ضربه جلوگیری می‌کند و عملکردی پایدار و قابل اعتماد را تضمین می‌کند.

این سیستم برای تشخیص خطاهای مختلف در کابل‌های برق، از جمله مقاومت کم، اتصال کوتاه، مدار باز، سیم شکسته، نشتی با مقاومت بالا و خطاهای فلش‌اور با مقاومت بالا در انواع و مواد مختلف کابل مناسب است.

• فرکانس نمونه‌برداری: 1 مگاهرتز-400 مگاهرتز
• دامنه پالس ولتاژ پایین: 300 ولت±15%
• محدوده اندازه‌گیری فاصله: ≥120 کیلومتر
• محدوده‌های تست: 100 متر/300 متر/500 متر/1 کیلومتر/3 کیلومتر/5 کیلومتر/10 کیلومتر/25 کیلومتر/50 کیلومتر/100 کیلومتر
• عرض پالس: 0.15 میکروثانیه تا 10 میکروثانیه
• حداقل وضوح: 0.07 متر
• منطقه کور تست: ≤10 متر
• خطای اندازه‌گیری: ≤±(0.5%×L+1 متر)، که در آن L طول کابل است
• منبع تغذیه: باتری لیتیومی 10.4AH داخلی (5 ساعت کار، 2 ساعت زمان شارژ)

پین پوینتر XHDD503E از فناوری همگام‌سازی صوتی-مغناطیسی برای مکان‌یابی دقیق خطاهای کابل استفاده می‌کند. هنگامی که با یک ژنراتور پالس ولتاژ بالا ترکیب می‌شود، پدیده‌های تخلیه فلش را از طریق امواج ارتعاشی، امواج صوتی و امواج الکترومغناطیسی تشخیص می‌دهد، فاصله خطا را نمایش می‌دهد و سیگنال‌های صوتی را برای مکان‌یابی دقیق خطا تولید می‌کند.

• پهنای باند کانال صوتی: 100 هرتز-1600 هرتز (گزینه‌های همه گذر، پایین گذر، بالا گذر، باند گذر)
• تنظیم 8 سطحی برای کانال‌های صدا، مغناطیسی و ولتاژ
• خروجی صدا: 16 سطح بهره (0-112dB)، امپدانس 350 اهم
• محدوده تشخیص: 0.00-99.99 میلی‌ثانیه، 75 میلی‌ولت-75 ولت
• دقت تشخیص: ≤0.1 متر (موقعیت‌یابی)، ≤0.5 متر (ولتاژ پله/مسیر)
• منبع تغذیه: 4 باتری لیتیومی 18650 (8+ ساعت آماده به کار)
• دمای عملیاتی: -25 درجه سانتیگراد تا 65 درجه سانتیگراد
• ابعاد: 428×350×230 میلی‌متر
• وزن: 7 کیلوگرم
