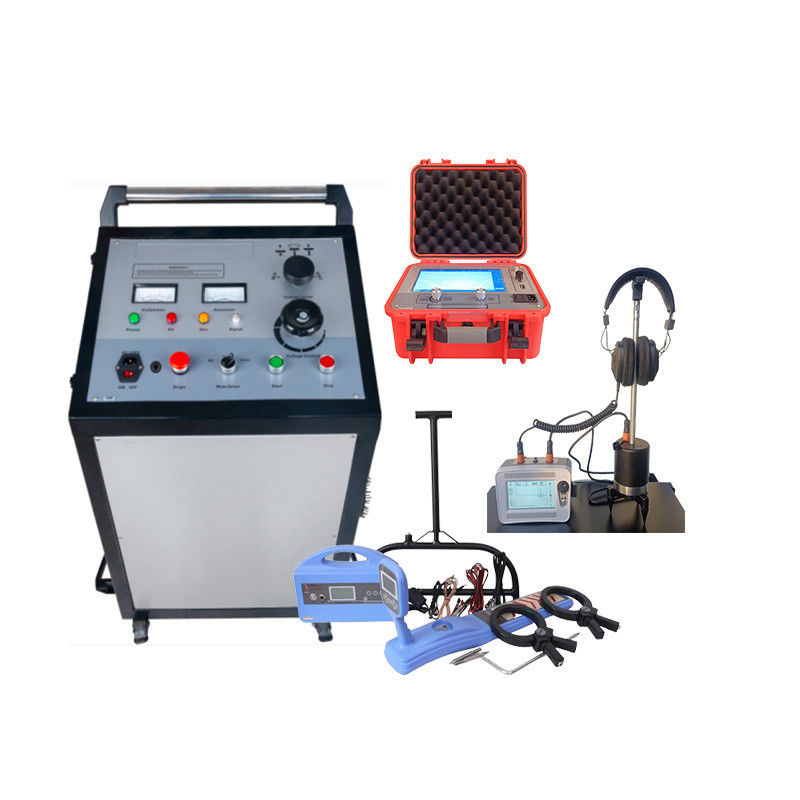

دستگاه تشخیص خطای کابل قوس قابل حمل

Name: دستگاه تشخیص خطای کابل قوس قابل حمل
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507
Price: 15500.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	چین
نام تجاری:	XZH TEST
گواهی:	CE, ISO
شماره مدل:	XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

اطلاعات دقیق

محل منبع:

چین

نام تجاری:

XZH TEST

گواهی:

CE, ISO

شماره مدل:

XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

مدل شماره:

XHHV535-4TSC+XHGG502A+XHDD503C+XHGX507

قدرت:

برق

سفارشی:

سفارشی

بسته حمل و نقل:

کیس چوبی صادراتی

علامت تجاری:

تست XZH

مبدا:

چین

کد Hs:

9031809090

قابلیت ارائه:

2000pcs در سال

سفارشی سازی:

موجود است

خدمات پس از فروش:

خدمات پس از فروش

گارانتی:

12 ماه

برجسته کردن:

High Light

برجسته کردن:

دستگاه تشخیص خطای کابل قابل حمل,دستگاه تشخیص خطای کابل قوس

Arc Cable Fault Detector Machine

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

جزئیات بسته بندی:

جعبه چوبی

زمان تحویل:

5 تا 8 روز

شرایط پرداخت:

T/T

قابلیت ارائه:

2000 عدد در سال

توضیحات محصول

XHGG502A+XHDD503C+XHGX507+XHHV535-4TSC
سیستم مکان‌یاب عیب کابل زیرزمینی

شماره مدل	نام محصول
شرح	مکان‌یاب اولیه عیب کابل
)	نقطه‌یاب عیب کابل
XHGX507	تستر جامع عیب کابل
XHHV535-4TSC	مولد موج ولتاژ بالا

I. هدف سیستم:تشخیص دقیق و سریع خرابی اصلی عایق کابل‌های برق؛ کالیبره کردن طول کابل؛ تشخیص دقیق جهت و عمق دفن کابل.

تست کابل با DC استاندارد
یافتن فاصله‌ی عیب روی کابل.
نقطه‌یابی عیوب کابل روی زمین.
ردیابی
مسیر-کابل‌های زیرزمینی.انتخاب کابل از یک دسته کابل.
II. شرح فنی سیستم

1
نمونه کاربردعیب کابلنقطه‌یابXHGG502A شرح
دستگاه تشخیص خطای کابل قوس قابل حمل 0

XHHV535-4TSC
این تستر عیب کابل یک ابزار ویژه برای اندازه‌گیری و تجزیه و تحلیل وضعیت و فاصله عیب کابل‌های برق است. این تستر عیب کابل از ترکیبی از فناوری الکترونیکی مدرن و فناوری کامپیوتر برای دستیابی به فیلتر سیگنال، جمع‌آوری، پردازش داده‌ها، نمایش گرافیکی و تجزیه و تحلیل گرافیکی استفاده می‌کند. اندازه‌گیری سرعت کابل، تست طول کابل، تست فاصله عیب کابل.

این تستر عیب کابل برای عیوب مقاومت کم، اتصال کوتاه، مدار باز و قطع کابل‌های برق، کابل‌های کواکسیال با فرکانس بالا، کابل‌های چراغ خیابان و سیم‌های مدفون ساخته شده از مواد مختلف با مقاطع و محیط‌های مختلف و همچنین نشتی با مقاومت بالا و فلاش‌اور با مقاومت بالا مناسب است. خرابی شبکه.

حالت کار:

TDR (پالس ولتاژ پایین)، ICE (جریان ضربه)، ARM (روش بازتاب قوس).ویژگی‌ها

LCD با صفحه نمایش بزرگ، قدرت سیگنال را نمایش می‌دهد و میله‌ها، فلش‌ها و اعلان‌های صوتی، قضاوت موقعیت زیرزمینی کابل و نقطه عیب را برای اپراتور آسان می‌کند. یک نفر می‌تواند همه کارها را انجام دهد.
• سیستم تعبیه شده، حالت نمایش و عملکرد ایمن، پایدار و ساده;
• با عملکرد تست سرعت موج کابل، طول کابل و فاصله عیب;
• نمونه‌برداری مداوم کاملاً خودکار، ثبت شکل موج در همه زمان‌ها، به موقع و دقیق.
• مجهز به تنظیم محدوده تست خودکار، تجزیه و تحلیل خودکار شکل موج و نمایش فاصله تست.
• منوی کامل انگلیسی، دو روش عملیات لمسی و دکمه‌های کدگذاری شده، ساده، سریع و قابل اعتماد.
• مجهز به فناوری تست روش پالس ولتاژ پایین، روش فلاش‌اور ولتاژ بالا و روش پالس چندگانه (8 بار)، نمایش شکل موج صاف و آسان برای تفسیر.
• هنگام استفاده از روش پالس چندگانه، با یک کوپلر پالس برای نمایش 8 گروه از مقایسه‌های شکل موج ولتاژ بالا و پایین استفاده می‌شود که برای تست فاصله خودکار، تجزیه و تحلیل دستی و اندازه‌گیری فاصله مناسب است.
• این ابزار دارای قابلیت‌های پردازش داده قدرتمند است و مدیریت و بایگانی فایل‌های شکل موج را برای کاربران آسان می‌کند.
• دارای یک عملکرد ذخیره‌سازی شکل موج تست عظیم است: شکل موج‌های آزمایش شده در محل را می‌توان به راحتی در ابزار به ترتیب مشخص شده توسط نام‌گذاری چینی برای فراخوانی و مشاهده در هر زمان ذخیره کرد. می‌تواند بیش از 8000 رکورد از پالس‌های ولتاژ پایین و شکل موج فلاش‌اور ولتاژ بالا را ذخیره کند و پالس‌های متعدد بیش از 250 رکورد شکل موج را می‌توان ثبت کرد و فایل‌های شکل موج را می‌توان با استفاده از ارتباط USB به نرم‌افزار کامپیوتر برای مدیریت و تجزیه و تحلیل وارد کرد.
• روشنایی فوق‌العاده بالا، روشنایی نور پس‌زمینه LED به 280 نیت می‌رسد، وضوح 1024*600، مناسب برای محیط‌هایی که در معرض نور مستقیم خورشید در حین کار هستند.
مشخصات فنی
دستگاه تشخیص خطای کابل قوس قابل حمل 1

فرکانس نمونه‌برداری

1MHz	~+50دامنه پالس ولتاژ پایین
300V±15%	محدوده فاصله‌یابی
≥120km	محدوده تست
100m/300m/500m/1km/3km/5km/10km/25km/50km/100km	عرض پالس
0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS	حداقل وضوح
0.07m	منطقه کور تست
≤10m	خطای اندازه‌گیری
≤±(0.5%×L+1m)، L طول کابل است	حالت منبع تغذیه
شارژ AC110V	~+50ولتاژ مقاومت کوپلر پالس
DC 35kV	حجم و وزن
L358mm×W284mm×H168mm-4.7kg	شرایط کاری
دما -20ºC	~+502

11عیب کابلنقطه‌یابمکان‌یاب(XHDD503C)شرح

XHHV535-4TSC
این ابزار نقطه‌یابی برای عیوب مقاومت کم، اتصال کوتاه، مدار باز و قطع کابل‌های برق، کابل‌های کواکسیال با فرکانس بالا، کابل‌های چراغ خیابان و سیم‌های مدفون ساخته شده از مواد مختلف با مقاطع و محیط‌های مختلف و همچنین نشتی با مقاومت بالا و خرابی فلاش‌اور با مقاومت بالا مناسب است.
ویژگی‌ها

LCD با صفحه نمایش بزرگ، قدرت سیگنال را نمایش می‌دهد و میله‌ها، فلش‌ها و اعلان‌های صوتی، قضاوت موقعیت زیرزمینی کابل و نقطه عیب را برای اپراتور آسان می‌کند. یک نفر می‌تواند همه کارها را انجام دهد.
2. فناوری موقعیت‌یابی همزمان صوتی و مغناطیسی را برای محاسبه خودکار اختلاف زمان صوتی و مغناطیسی اتخاذ کنید.
3. مقدار بهره و مقدار ماشه سیگنال صوتی و سیگنال مغناطیسی را می‌توان به صورت دستی تنظیم کرد تا با محیط‌های مختلف سازگار شود.
4. دارای فناوری کاهش نویز پس‌زمینه است و می‌تواند از میان انواع روش‌های فیلتر کردن انتخاب کند.
5. دارای کاهش نویز پس‌زمینه BNR و عملکردهای کاهش نویز بی‌صدا است.
6. دارای نشانگر انحراف مسیر است.
7. مجهز به سنسورهای سیگنال ایزوله فیزیکی چند لایه، درجه ضد آب IP65.
8. باتری لیتیومی با ظرفیت بالا، زمان آماده به کار طولانی، مجهز به شارژر سریع.
9. کوچک و سبک وزن، آسان برای کار و رابط کاربری ساده.
شاخص‌های فنی

نمونه کاربرد	همه عبوری: 100Hz~1600Hz.	گذر کم: 100Hz~300Hz. کوالکام: 160Hz~1600Hz. گذر باند: 200Hz~600Hz. 2
11	8 سطح قابل تنظیم.	4
0kg	8 سطح قابل تنظیم.	4
μ	16 سطح (0~112db)	5
50	350Ω	6
شارژر	کمتر از 0.2 متر.	7
سیم زمین	کمتر از 0.5 متر.	8
قاب A	AC220V±10%, 50Hz±2Hz	9
خط اتصال قاب A	بیش از 8 ساعت.	10
پین پروب قاب A	428L×350W×230H	11
گیره انتقال	بیشتر از 1 نیست	12
گیره دریافت	-20	3. ردیاب مسیر کابل (تستر جامع عیب کابل) (XHGX507)

شرح

XHHV535-4TSC
اصل کار

مکان‌یاب لوله کابل زیرزمینی بر اساس روش القای الکترومغناطیسی و کاربرد اصل ارتباطات طراحی شده است.
1. سیگنال الکترومغناطیسی توسط فرستنده تولید می‌شود و سیگنال از طریق روش‌های اتصال انتقال مختلف به کابل زیرزمینی تحت آزمایش منتقل می‌شود.

2. پس از اینکه کابل زیرزمینی سیگنال الکترومغناطیسی را القا کرد، یک جریان القایی روی کابل تولید می‌شود و جریان القایی در امتداد کابل به مسافت منتشر می‌شود.

3. در فرآیند انتشار جریان، امواج الکترومغناطیسی از طریق کابل زیرزمینی به زمین تابش می‌شوند. هنگامی که گیرنده روی زمین تشخیص می‌دهد، سیگنال موج الکترومغناطیسی روی زمین بالای کابل دریافت می‌شود.

4. موقعیت، جهت و عیب کابل زیرزمینی را می‌توان با تغییر قدرت سیگنال دریافتی قضاوت کرد.

ویژگی‌ها

LCD با صفحه نمایش بزرگ، قدرت سیگنال را نمایش می‌دهد و میله‌ها، فلش‌ها و اعلان‌های صوتی، قضاوت موقعیت زیرزمینی کابل و نقطه عیب را برای اپراتور آسان می‌کند. یک نفر می‌تواند همه کارها را انجام دهد.
طراحی تمام دیجیتال، صفحه نمایش گرافیکی LCD بزرگ و موقعیت‌یابی قابل اعتماد

قابل حمل و سبک وزن، آسان برای حمل

باتری قابل شارژ داخلی

اهم‌متر داخلی برای اندازه‌گیری مقاومت حلقه کابل

عمق و جریان کابل را نمایش دهید

با عملکرد نور پس‌زمینه برای انطباق با عملیات شب

اهم‌متر داخلی برای اندازه‌گیری مقاومت حلقه کابل

عمق و جریان کابل را نمایش دهید

اجزای اصلی

دستگاه تشخیص خطای کابل قوس قابل حمل 6

این مکان‌یاب لوله کابل عمدتاً از فرستنده و گیرنده تشکیل شده است، با لوازم جانبی دو گیره، یک قاب A و سیم‌های اتصال ضروری.
پارامترهای فنی
فرستنده
1

فرکانس پایین (815Hz)، فرکانس متوسط (8kHz)، فرکانس بالا (33 کیلوهرتز)، فرکانس رادیویی (83 کیلوهرتز)، فرکانس غیرفعال 50Hz	حالت کار
روش اتصال مستقیم، روش کوپلینگ (روش کولیس)، روش القایی	بار منطبق
5 اهم - 3000 اهم	نمایش امپدانس
5 رقم	گرمای بیش از حد و جریان بیش از حد
حفاظت خودکار	خروجی قدرت
دنده کم، دنده متوسط، دنده بالا	گیرنده

فرکانس پایین (815Hz)، فرکانس متوسط (8kHz)، فرکانس بالا (33 کیلوهرتز)، فرکانس رادیویی (83 کیلوهرتز)، فرکانس غیرفعال 50Hz	حالت آنتن
روش دره (حالت مقدار صفر)، روش قله (حالت پیک)، روش ولتاژ پله و روش جریان گیره (قاب A)	نشانگر جریان
مقدار جریان موثر کابل تحت آزمایش را نمایش دهید (واحد: میلی‌آمپر)	دمای کار
-10	ºCدرجه حفاظتºCدرجه حفاظت
نمایش گرافیکی	عمر باتری
کار مداوم> 8 ساعت: کار متناوب> 16 ساعت	نشانگر قدرت سیگنال
نمودار نردبانی، محدوده دیجیتال 0-999	کنترل بهره
تنظیم دستی، محدوده دینامیکی 100dB	عمق تشخیص
حداکثر عمق تشخیص حدود 10 متر است	حداکثر فاصله تشخیص
کابل با عایق خوب می‌تواند تا 15 کیلومتر در روش اتصال مستقیم باشد	اندازه‌گیری عمق
کلید عمق را فشار دهید تا سه رقم نمایش داده شود، حداکثر عمق را می‌توان تا 10 متر اندازه‌گیری کرد	دقت
فرکانس پایین: ±(1-5)%≤2.5m فرکانس رادیویی: ±(5-12)%≤2.5m	لیست بسته‌بندی

مورد

نام	تعداد	1
نمونه کاربرد	1	نمونه کاربرد
11	1	نمونه کاربرد
0kg	1	نمونه کاربرد
μ	1	نمونه کاربرد
50	1	نمونه کاربرد
شارژر	1	نمونه کاربرد
سیم زمین	1	نمونه کاربرد
قاب A	1	نمونه کاربرد
خط اتصال قاب A	1	نمونه کاربرد
پین پروب قاب A	2	11
گیره انتقال	1	نمونه کاربرد
گیره دریافت	1	نمونه کاربرد

XHHV53
دستگاه تشخیص خطای کابل قوس قابل حمل 7

550بالا Vولتاژ مولد موجشرح

XHHV535-4TSC

مولد موج ولتاژ بالامی‌تواند در تست عیب کابل ولتاژ پایین و بالا از تخلیه ضربه‌ای و تست مقاومت ولتاژ استفاده شود. ماژول شکل موج نمونه‌برداری عیب کابل با دقت بالا و ترانسفورماتور کوچک در داخل نصب شده‌اند که می‌تواند واقعاً اثر عدم آسیب توسط ضربه را به دست آورد و همچنین عملکردهای ضربه زمان‌بندی خودکار، ضربه دستی و تست مقاومت ولتاژ را دارد.این دستگاه یک منبع DC ولتاژ بالا، یک خازن ذخیره انرژی، یک دستگاه توپ تخلیه، یک دستگاه تخلیه خودکار و یک دستگاه سوئیچینگ سطح ولتاژ را در یک ابزار آزمایشی رده بالا از نوع چرخ دستی ادغام می‌کند. این یک ابزار آزمایشی رده بالا از نوع چرخ دستی است. این تجهیزات به طور کامل مشکلات سهولت استفاده، قابلیت حمل، ایمنی و قابلیت اطمینان دستگاه‌های آزمایشی سنتی را حل می‌کند.

هنگامی که XHHV535-4TSC از نوع چرخ دستی

مولد موج ولتاژ بالادر حال استفاده است، پس از انتخاب سوئیچ عملکرد، دکمه شروع را فشار دهید تا کار تقویت ولتاژ بالا انجام شود. پس از استفاده، دکمه توقف را فشار دهید و سیستم داخلی به طور خودکار ولتاژ بالای باقی مانده روی انباشتگر را آزاد می‌کند.پارامترهای فنی

ولتاژ بالای ضربه

0	~+50~+50~+50فشار جزئی ولتاژ بالا
1.5 سطح	خازن داخلی
4	μF/8kV تنظیم سه سرعته قابل تنظیم, کابل برق: 3 مترμF/8kV تنظیم سه سرعته قابل تنظیم, کابل برق: 3 مترμF/8kV تنظیم سه سرعته قابل تنظیمقدرت تخلیه
0-2048	J در هر سطح ولتاژقدرت ضربه
2KVA	جریان سوختن
60m A @32kV, 120mA@16kV, 240mA@32kV	قطبیت ولتاژ خروجی
قطبیت منفی	زمان ضربه
حدود	6-7ثانیه برای ضربه خودکار، زمان کنترل دلخواه برای ضربه دستیضربه نشانگر
اندازه‌گیری ولتاژ سمت ولتاژ بالا، نشانگر ولتاژ و جریان خروجی در زمان واقعی	حالت عملیاتی
تک ماشه، چرخه، DC	تست مقاومت ولتاژ DC
تنظیم ولتاژ خروجی و	محدوده نشانگر 0-32KV، محدوده نشانگر جریان خروجی 0-20A حفاظت ایمنی
با عملکرد حفاظت از شروع صفر، ایمن و قابل اعتماد. حفاظت از ولتاژ بیش از حد، جریان بیش از حد، گرمای بیش از حد. تخلیه خودکار پس از عمل.	کابل اتصال
کابل خروجی ولتاژ بالا: 5 متر، کابل اتصال زمین حفاظتی: 5 متر	, کابل برق: 3 مترحفاظت از دمای بیش از حد
85	ºCدرجه حفاظت
5	50L×500W×1000Hوزن
بیشتر از 1 نیست	30kgمنبع تغذیه
AC220V±10%, 50Hz±2Hz	دمای محیط
-20	~+50ºCدرجه حفاظت
کمتر از IP54 نیست	گواهی
CE ISO
