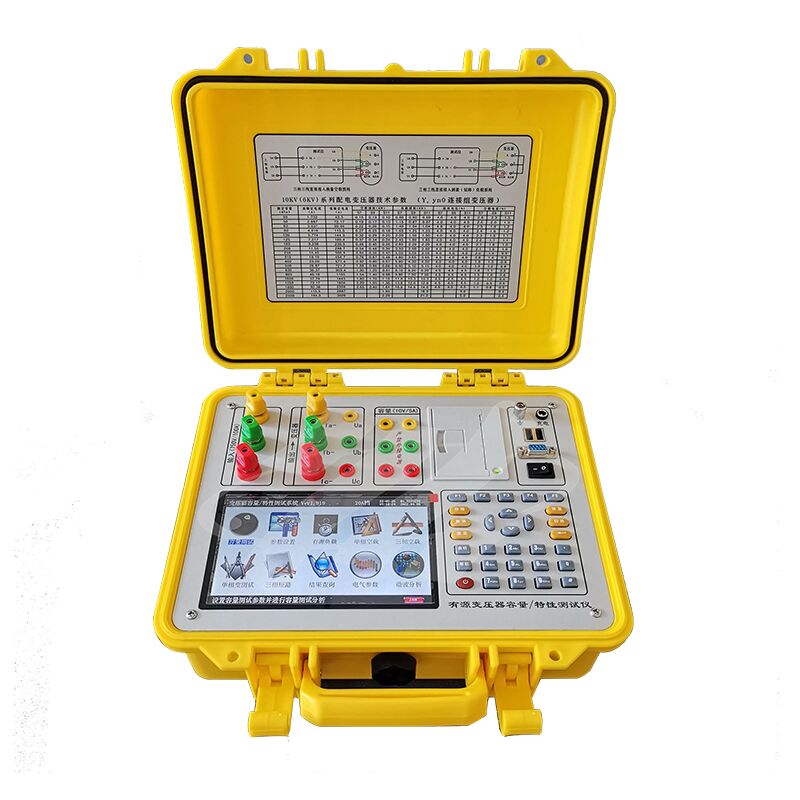

تستر ظرفیت ترانسفورماتور سه فاز با توان بالا

خلاصه ی محصول

تست کننده ویژگی های ترانسفورماتور سری XHTX1318 یک ابزار با دقت بالا برای اندازه گیری پارامترهای مشخص ترانسفورماتورها، از جمله ظرفیت، عملکرد بدون بار،و عملکرد بارآن به عنوان یک راه حل یکپارچه ای که ترکیبی از یک آزمایش کننده ظرفیت ترانسفورمور و یک آزمایش کننده پارامترهای ویژگی ترانسفورمور است، عمل می کند.این دستگاه قادر به انجام اندازه گیری دقیق از طیف گسترده ای از پارامترهای فرکانس قدرت برای انواع مختلف ترانسفورماتور است، مانند ظرفیت، نوع مدل، جریان بدون بار، از دست دادن بدون بار، از دست دادن مدار کوتاه (بار) و ولتاژ مقاومت.

ویژگی های عملکرد:
★ 1. اندازه گیری دقیق ظرفیت ترانسفورماتورهای توزیع مختلف؛ اندازه گیری منفعل، راحت و دقیق.

★ 2. منبع برق داخلی، به طور خودکار یک منبع برق آزمون سه فاز با قدرت بالا را تولید می کند.

★ 3. اندازه گیری جریان بدون بار، بدون بار از دست دادن، ولتاژ مدار کوتاه، و از دست دادن مدار کوتاه از انواع مختلف ترانسفورماتورها.

★ ۴. به طور دقیق مدل ترانسفورمور مورد آزمایش را از طریق آزمایش بدون بار مشخص می کند، از جمله: S7، S9، S11، S13، S15، S20، S21، S22، S25، SCB9، SCB10، SCB11، SCB12، SCB13،SCB14، SCB15، SCB17، SCB18، SCB19، و انواع دیگر ترانسفورماتورها.

★ 5. به طور خودکار انجام اصلاح انحراف موج، اصلاح دمای (دو روش را فراهم می کند: اصلاح ساده دمای و اصلاح جداگانه از تلفات اضافی) ،اصلاح ولتاژ (بررسی بدون بار در ولتاژ غیر نامی)، و اصلاح جریان (بررسی مدار کوتاه در شرایط جریان غیر نامگذاری شده) ، که برای واحدهای فاقد شرایط برای آزمایش مدار کوتاه ترانسفورماتورهای با ظرفیت بزرگتر بسیار مناسب است.

★ ۶. اندازه گیری محتوای هارمونیک ۲ تا ۳۲ و تحریف هارمونیک کل ولتاژ و جریان.

★ 7. انجام تجزیه و تحلیل بردار ساده و کشیدن نمودار بردار.

★ ۸٫ نمودار شکل موج از پارامترهای مختلف الکتریکی را نشان می دهد، به عنوان یک اسیلوسکوپ عمل می کند.

★ 9. محدوده ولتاژ گسترده: حداکثر ولتاژ می تواند تا 750V اندازه گیری شود، اطمینان از دقت بدون تغییر محدوده. از آسیب به ابزار ناشی از انتخاب غلط محدوده ولتاژ جلوگیری می کند.

★ 10 محدوده جریان به محدوده های بالا و پایین تقسیم می شود، که حداکثر محدوده اندازه گیری 100A و اندازه گیری دقیق آمپلیتود های سطح میلی ولت را تضمین می کند.که الزامات اندازه گیری ولتاژ مقاومت PT را برآورده می کند.

★ 11 محدوده اندازه گیری ظرفیت: 20kVA ~ 800000kVA (ترانسفورماتورهای سه فاز)

5kVA ~ 100000kVA (تراانسفورماتورهای تک فاز)

★ 12. عملکرد نشان دادن درصد انرژی باقیمانده باتری، نه فقط یک هشدار ساده باتری کم. ★ 13. صفحه نمایش بزرگ، صفحه نمایش LCD رنگی با روشنایی بالا،منوهای کامل شخصیت های چینی و درخواست های عملیاتی امکان تعامل کاربر پسند انسان و ماشین را فراهم می کنددکمه های سیلیکونی رسانا کار را ساده تر می کنند و طول عمر دکمه را افزایش می دهند.

★ 14. کاربران می توانند داده های آزمایش را در هر زمان با استفاده از چاپگر کوچک چاپ کنند.

★ 15 عملکرد ذخیره نتایج آزمایش، قادر به ذخیره 200 مجموعه از داده های آزمایش ظرفیت.

پارامترهای فنی
☆ ۱. ویژگی های ورودی

قسمت فعال:

محدوده اندازه گیری ولتاژ: 0 ~ 10V

محدوده اندازه گیری جریان: 0 ~ 10A

بخش منفعل:

محدوده اندازه گیری ولتاژ: 0 ~ 750V محدوده گسترده.

محدوده اندازه گیری جریان: 0 ~ 20A ~ 100A محدوده دوگانه داخلی، انتخاب خودکار یا دستی.

☆ 2. دقت

ولتاژ: ±0.2%

جریان: ± 0.2%

قدرت: ±0.2٪ (CosΦ>0.2) ، ±0.3٪ (0.02

☆ 3 درجه حرارت کار: -25°C ~ +65°C

☆ 4. منبع برق شارژ: AC 160V ~ 260V

☆ ۵- عایق بندی: (1) مقاومت عایق بندی بین پورتهای ورودی ولتاژ و جریان و پوشش ≥100MΩ.

⑵، ترمینال ورودی قدرت کاری و محفظه برای یک دقیقه با فرکانس قدرت 2kV (RMS) مقاومت می کنند.
