آزمایش کننده ترانسفورماتور با پاک کردن خطی و FRA

پس از طراحی و ساخت ترانسفورماتور، سیم‌پیچ‌ها و ساختار داخلی آن ثابت می‌شوند. برای سیم‌پیچ‌های ترانسفورماتور چند سیم‌پیچه، ولتاژ نامی و روش‌های سیم‌پیچی یکسان منجر به پارامترهای ثابت (Ci, Li) می‌شوند که مشخصه پاسخ دامنه فرکانسی هر سیم‌پیچ را قفل می‌کنند. در نتیجه، طیف‌های فرکانسی سیم‌پیچ‌های سه فاز را می‌توان به طور مؤثر مقایسه کرد.

پارامترهای توزیع شده سیم‌پیچ ترانسفورماتور هنگام اتصال کوتاه بین دور یا بین فاز در طول تست، جابجایی سیم‌پیچ‌ها به دلیل ضربه‌های حمل و نقل، یا تغییر شکل سیم‌پیچ‌ها در اثر نیروهای الکترومغناطیسی در طول عملکرد اتصال کوتاه/خطا تغییر می‌کنند. این تغییرات، ویژگی‌های دامنه فرکانسی اصلی ترانسفورماتور را مختل می‌کنند، از جمله نوسانات دامنه پاسخ فرکانسی و جابجایی فرکانس تشدید. تستر سیم‌پیچ ترانسفورماتور ما — مهندسی شده با استفاده از تحلیل پاسخ — یک ابزار غیرمخرب پیشرفته برای تشخیص عیوب داخلی ترانسفورماتور است که برای ترانسفورماتورهای قدرت 63 کیلوولت تا 500 کیلوولت کاربرد دارد.

این تستر میزان پاسخ پارامترهای سیم‌پیچ ترانسفورماتور را در محدوده‌های فرکانسی مختلف کمی می‌کند. این دستگاه با ارزیابی مقادیر تغییر پارامتر، دامنه/مناطق تغییر پاسخ فرکانسی، و الگوهای روند، میزان تغییر شکل سیم‌پیچ داخلی را ارزیابی می‌کند. با استفاده از این بینش‌ها، کاربران می‌توانند به سرعت تعیین کنند که آیا ترانسفورماتور به شدت آسیب دیده و نیاز به تعمیر دارد یا خیر.

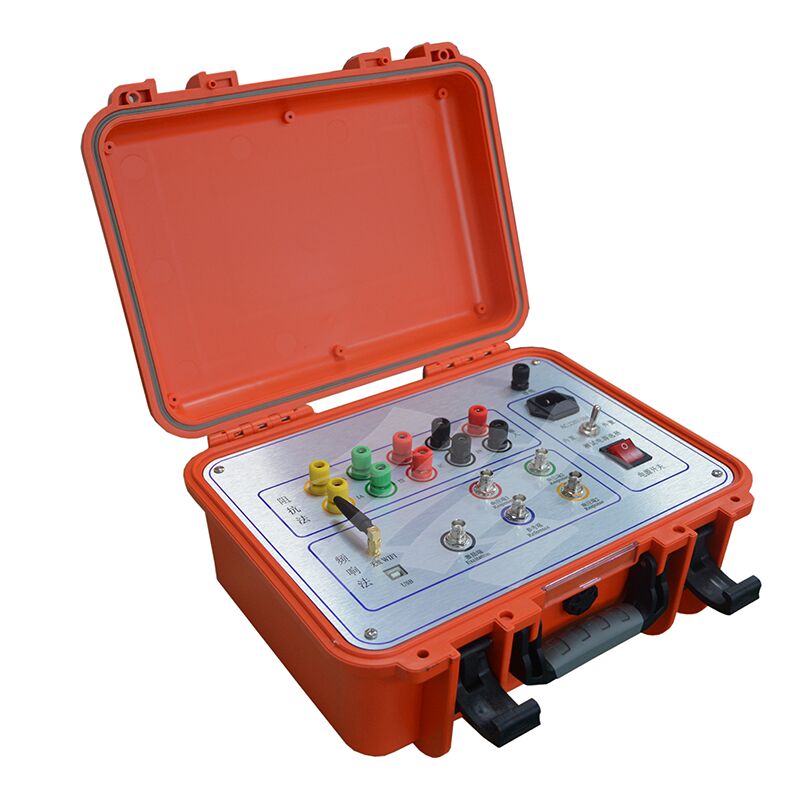

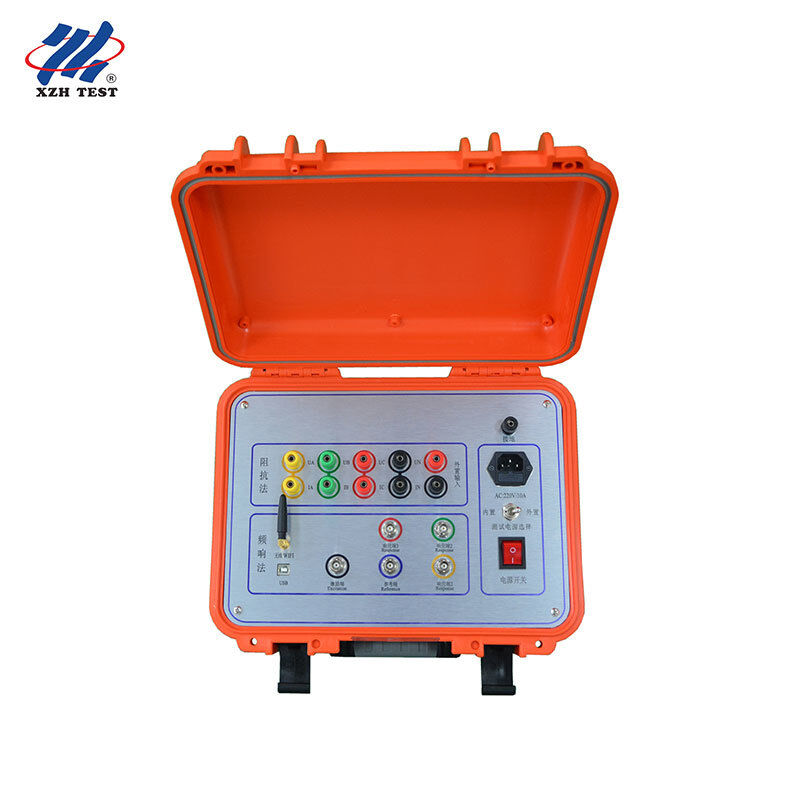

1. تستر تغییر شکل سیم‌پیچ ترانسفورماتور از یک واحد اندازه‌گیری و نرم‌افزار تحلیل تشکیل شده است. واحد اندازه‌گیری توسط یک ریزپردازنده تک‌تراشه‌ای با سرعت بالا کنترل می‌شود و شامل تولید سیگنال و اندازه‌گیری سیگنال است. واحد اندازه‌گیری از طریق رابط USB به تبلت یا لپ‌تاپ متصل می‌شود.
2. در طول تست، فقط نیاز است که باس‌بارهای اتصال ترانسفورماتور جدا شوند؛ تمام تست‌ها را می‌توان بدون برداشتن درپوش ترانسفورماتور یا باز کردن آن انجام داد.
3. این دستگاه دارای سیستم‌های اندازه‌گیری جاروب فرکانس خطی متعدد است، با محدوده جاروب فرکانس تا 10 مگاهرتز. فاصله جاروب فرکانس را می‌توان روی 0.25 کیلوهرتز، 0.5 کیلوهرتز و 1 کیلوهرتز تنظیم کرد که تحلیل دقیق‌تری از تغییر شکل ترانسفورماتور ارائه می‌دهد.
4. این دستگاه بسیار هوشمند و کاربرپسند است، با ویژگی‌هایی مانند تنظیم خودکار محدوده و تنظیم خودکار فرکانس نمونه‌برداری.
5. نرم‌افزار از پلتفرم ویندوز استفاده می‌کند و سازگار است. این نرم‌افزار رابط نمایشگر راحت‌تر و کاربرپسندتری را در اختیار کاربران قرار می‌دهد.
6. این نرم‌افزار امکان مقایسه منحنی‌های تاریخی را فراهم می‌کند، که اجازه می‌دهد چندین منحنی تاریخی به طور همزمان برای مشاهده بارگذاری شوند. هر منحنی را می‌توان برای تحلیل افقی و عمودی انتخاب کرد. این نرم‌افزار مجهز به یک سیستم تحلیل و تشخیص هوشمند تخصصی است که می‌تواند وضعیت سیم‌پیچ‌های ترانسفورماتور را به طور خودکار تشخیص دهد. این نرم‌افزار می‌تواند شش منحنی را به طور همزمان بارگذاری کند، پارامترهای مربوطه را برای هر منحنی به طور خودکار محاسبه کند، تغییر شکل سیم‌پیچ را به طور خودکار تشخیص دهد و نتایج مرجع تشخیصی را ارائه دهد.
7. این نرم‌افزار دارای توابع مدیریتی قدرتمندی است که نیازهای استفاده در محل را به طور کامل در نظر می‌گیرد. این نرم‌افزار پارامترهای شرایط محیطی را به طور خودکار ذخیره می‌کند تا مبنایی برای تشخیص تغییر شکل سیم‌پیچ ترانسفورماتور فراهم کند. داده‌های اندازه‌گیری به طور خودکار ذخیره می‌شوند و این نرم‌افزار دارای قابلیت چاپ رنگی است که تولید گزارش‌های تست را برای کاربران آسان می‌کند.
8. این نرم‌افزار بسیار کاربرپسند است. اکثر شرایط اندازه‌گیری گزینه‌های قابل انتخاب هستند. پارامترهای دقیق ترانسفورماتور را می‌توان برای مرجع تشخیصی ذخیره کرد و نیازی به ورود در محل نیست؛ اطلاعات را می‌توان بعداً اضافه یا اصلاح کرد که استفاده از آن را راحت‌تر می‌کند.
9. این نرم‌افزار بسیار هوشمند است. پس از اتصال سیگنال‌های ورودی و خروجی و تنظیم پارامترهای شرایط، تمام کار اندازه‌گیری می‌تواند تکمیل شود. منحنی‌های شکل موج تاریخی را می‌توان در هر زمان در طول اندازه‌گیری برای مقایسه و مشاهده باز کرد و اندازه‌گیری را می‌توان در هر زمان متوقف کرد.
10. زمان مورد نیاز برای اندازه‌گیری هر فاز کمتر از 60 ثانیه است. کل زمان مورد نیاز برای اندازه‌گیری تغییر شکل سیم‌پیچ یک ترانسفورماتور قدرت با سیم‌پیچ‌های بالا، متوسط و پایین (بدون توجه به ظرفیت و سطح ولتاژ) بیش از 10 دقیقه نیست. پرسنل سیم‌کشی می‌توانند سیم‌های ورودی و خروجی سیگنال را آزادانه تنظیم کنند بدون اینکه بر نتایج اندازه‌گیری تأثیر بگذارد. پرسنل سیم‌کشی می‌توانند بالای مخزن روغن ترانسفورماتور بمانند و نیازی به پایین آمدن از نردبان نباشد، بنابراین شدت کار را کاهش می‌دهد.
