متر مقاومت پیچ و خم DC یک فاز سه فاز 20A

Name: متر مقاومت پیچ و خم DC یک فاز سه فاز 20A
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHZ1320A
Price: 4,115.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	شیان، شانسی، چین
نام تجاری:	XZH TEST
گواهی:	ISO,CE
شماره مدل:	XHZ1320A

اطلاعات دقیق

محل منبع:

شیان، شانسی، چین

نام تجاری:

XZH TEST

گواهی:

ISO,CE

شماره مدل:

XHZ1320A

ولتاژ:

220 ولت

تابع:

تست مقاومت DC برای ترانسفورماتور، موتور؛ کمک مغناطیسی و مغناطیس زدایی

کلمه کلیدی:

تست کننده مقاومت پیچ و تاب دی سی

جریان خروجی (تک فاز):

20 آمپر، 10 آمپر، 5 آمپر، 1 آمپر، 0.1 آمپر، 10 میلی آمپر، <1 میلی آمپر

جریان خروجی (سه فاز):

10A+10A، 5A+5A، 1A+1A، 0.1A+0.1A

برجسته کردن:

High Light

برجسته کردن:

تست همزمان سه فاز 20 آمپر

عملکرد مغناطیسی زدایی کمکی

صفحه لمسی 7 اینچی با دکمه چرخان

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

قیمت:

قابل مذاکره

جزئیات بسته بندی:

جعبه چوبی

زمان تحویل:

8-10 روز

شرایط پرداخت:

T/T

قابلیت ارائه:

1200 عدد در سال

توضیحات محصول

🎯 برنامه هدف: مهندسی شده برای بخش‌های تضمین کیفیت/کنترل کیفیت تولید ترانسفورماتور و مهندسان راه‌اندازی پست که به تأیید سریع مقاومت DC با جریان بالا در طول آزمایش پذیرش کارخانه (FAT)، راه‌اندازی نصب جدید و اعتبارسنجی پس از تعمیر نیاز دارند. XHZ1320A با تمایز از تستر‌های نگهداری معمول میدانی، بر فناوری کمکی مغناطیسی، آزمایش همزمان سه فاز و مغناطیس‌زدایی خودکار برای گردش کار خط تولید و راه‌اندازی با توان عملیاتی بالا تأکید دارد.

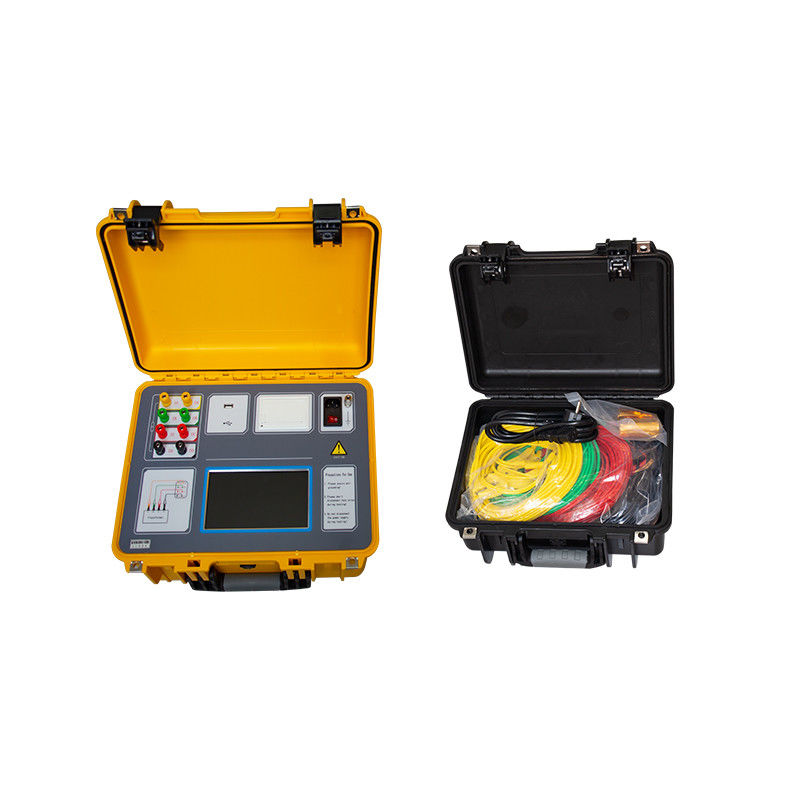

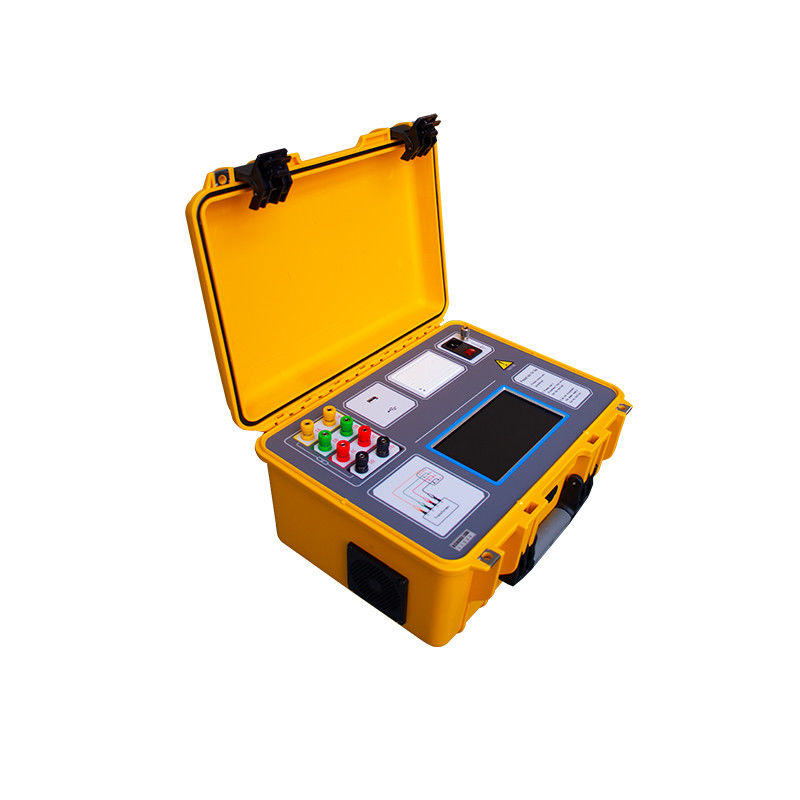

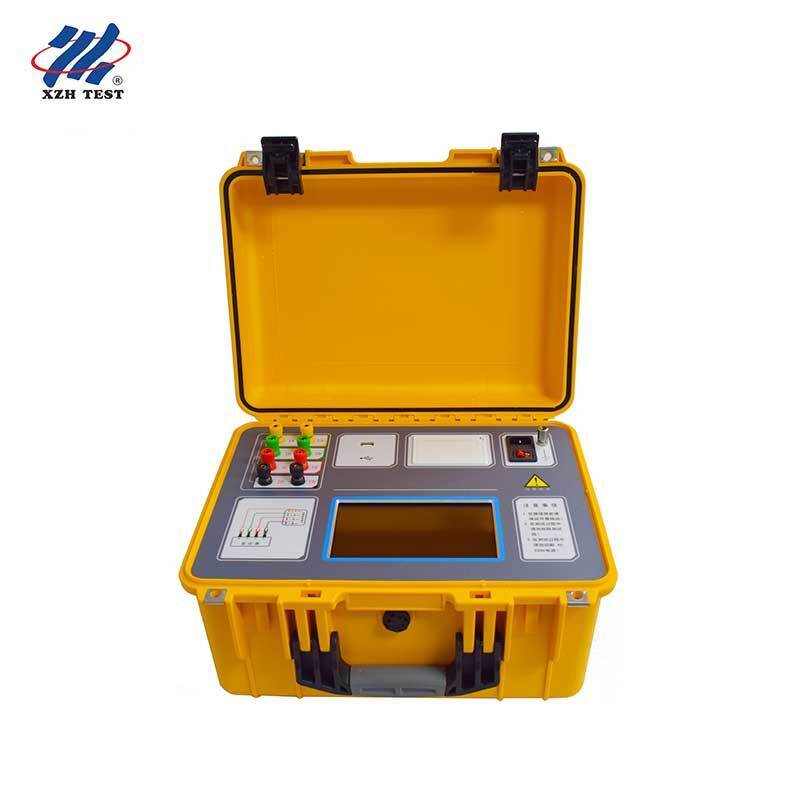

تستر مقاومت سیم‌پیچ DC قابل حمل 20 آمپر XHZ1320A

برای سیستم قدرت، ترانسفورماتور تجهیزات اصلی است و عملکرد مطمئن طولانی مدت آن برای پایداری و قابلیت اطمینان کل سیستم حیاتی است. اندازه‌گیری مقاومت DC یک مورد آزمایش اجباری برای محصولات نیمه‌ساخته، آزمایش کارخانه محصول نهایی، نصب، آزمایش تحویل و نگهداری پیشگیرانه توسط شرکت‌های برق است. این دستگاه به طور موثر نقص‌های تولیدی مانند انتخاب نامناسب مواد، جوشکاری ضعیف، اتصالات شل، رشته‌های گمشده و سیم‌های شکسته در سیم‌پیچ‌های ترانسفورماتور، و همچنین نقص‌های عملیاتی و خطرات پنهان را تشخیص می‌دهد.

برای برآورده کردن تقاضا برای اندازه‌گیری سریع مقاومت DC، XHZ1320A آزمایش کمکی مغناطیسی، اندازه‌گیری همزمان سه فاز (Yn، Y، △) و مغناطیس‌زدایی خودکار را در یک دستگاه قابل حمل ادغام می‌کند. این دستگاه راه‌حل ایده‌آلی برای اندازه‌گیری مقاومت DC در ترانسفورماتورهای قدرت بزرگ است. XHZ1320A با صفحه نمایش لمسی صنعتی 7 اینچی با رنگ واقعی و کنترل دکمه چرخشی، رابط منوی چینی/انگلیسی و سیم‌کشی یک‌باره برای آزمایش کامل مقاومت DC، سرعت تست سریع، دقت بالا و دامنه اندازه‌گیری فوق‌العاده گسترده را ارائه می‌دهد.

ویژگی‌های کلیدی

آزمایش همزمان سه فاز: از پیکربندی‌های سیم‌پیچ Yn، Y و △ با محاسبه خودکار نرخ عدم تعادل سه فاز پشتیبانی می‌کند و نیاز به اندازه‌گیری‌های تک فاز تکراری را از بین می‌برد.

فناوری کمکی مغناطیسی: زمان اشباع سیم‌پیچ را برای ترانسفورماتورهای بزرگ کاهش می‌دهد و مدت زمان آزمایش را بدون کاهش دقت به طور قابل توجهی کوتاه می‌کند.

مغناطیس‌زدایی داخلی: عملکرد مغناطیس‌زدایی خودکار مغناطیس باقی‌مانده پس از آزمایش DC را از بین می‌برد و از عملکرد هسته ترانسفورماتور و تجهیزات پایین‌دستی محافظت می‌کند.

تحلیل پایداری: به طور خودکار نرخ تغییر مقاومت را در فواصل زمانی 5 ثانیه، 15 ثانیه و 30 ثانیه محاسبه می‌کند و به اپراتورها در تأیید پایداری داده‌ها و جلوگیری از خوانش‌های نادرست کمک می‌کند.

حفاظت جامع: دارای حفاظت ضد EMF برگشتی، تشخیص قطع سیم و حفاظت در برابر قطع برق برای اطمینان از ایمنی اپراتور و یکپارچگی دستگاه است.

مدیریت داده: حافظه داخلی برای 200 رکورد تست با پشتیبانی از حافظه انبوه USB (FAT/FAT32)؛ چاپگر حرارتی داخلی برای تولید گزارش در محل.

صفحه نمایش صنعتی 7 اینچی: صفحه نمایش لمسی رنگی با وضوح بالا 1024×600 با کنترل دکمه چرخشی برای تعامل راحت انسان و ماشین در شرایط میدانی.

مشخصات فنی

جریان خروجی	تک فاز: 20 آمپر، 10 آمپر، 5 آمپر، 1 آمپر، 0.1 آمپر، 10 میلی آمپر، <1mA سه فاز: 10 آمپر + 10 آمپر، 5 آمپر + 5 آمپر، 1 آمپر + 1 آمپر، 0.1 آمپر + 0.1 آمپر
دامنه اندازه‌گیری	تک فاز: 0.5 میلی‌اهم ~ 25 کیلو اهم (چند رنج) \| سه فاز: 0.5 میلی‌اهم ~ 80 اهم
دقت	±(خواندن × 0.2% + 2 کلمه)
منبع تغذیه	AC220V±10%، 50/60Hz
دمای عملیاتی	-10℃~50℃
رطوبت نسبی	<90%، بدون میعان
ابعاد	400 × 315 × 223 میلی‌متر
وزن	9 کیلوگرم
نمایشگر	صفحه نمایش لمسی LCD رنگی 7.0 اینچی، وضوح 1024×600
حافظه داخلی	200 رکورد (قابل افزایش از طریق USB)

چیدمان پنل

ترمینال‌های ولتاژ بالا	به بوشینگ‌های سمت ولتاژ بالای ترانسفورماتور (A، B، C، O) وصل شوید
ترمینال‌های ولتاژ پایین	به بوشینگ‌های سمت ولتاژ پایین ترانسفورماتور (a، b، c، o) وصل شوید
صفحه نمایش لمسی خازنی	صفحه نمایش 7.0 اینچی، وضوح 1024×600، عملیات لمسی کامل
کنترل دکمه چرخشی	چرخ دنده تک دکمه‌ای برای تمام عملکردهای دستگاه
ترمینال زمین	باید به طور قابل اعتماد زمین شود؛ رنگ یا زنگ زدگی را از نقطه زمین پاک کنید
روشن/خاموش کردن	برای راه‌اندازی، حدود 2 ثانیه فشار داده و نگه دارید
چاپگر حرارتی	چاپگر داخلی برای تولید گزارش تست در محل
رابط USB	فلش مموری USB خارجی (FAT/FAT32)؛ در حین انتقال داده حذف نکنید

XHZ1320A

سوالات متداول

س1: از چه پیکربندی‌های سیم‌پیچی آزمایش سه فاز پشتیبانی می‌کند؟

XHZ1320A از پیکربندی‌های سیم‌پیچ Yn (ستاره با نول)، Y (ستاره بدون نول) و △ (مثلث) پشتیبانی می‌کند. برای سیم‌پیچ‌های Yn، مقاومت DC سه فاز به طور همزمان اندازه‌گیری می‌شود. برای سیم‌پیچ‌های Y و △، اندازه‌گیری‌های سه فاز به صورت متوالی در یک تنظیم سیم‌کشی انجام می‌شود. دستگاه به طور خودکار نرخ عدم تعادل سه فاز را برای همه پیکربندی‌ها محاسبه می‌کند و گزارش‌دهی تضمین کیفیت/کنترل کیفیت را برای تولیدکنندگان ترانسفورماتور ساده می‌کند.

س2: فناوری کمکی مغناطیسی چگونه کارایی آزمایش را بهبود می‌بخشد؟

کمک مغناطیسی یک جریان کمکی کنترل شده را برای پیش‌اشباع کردن هسته ترانسفورماتور اعمال می‌کند و زمان لازم برای تثبیت جریان تست DC را هنگام اندازه‌گیری ترانسفورماتورهای قدرت بزرگ با سیم‌پیچ‌های با اندوکتانس بالا به طور چشمگیری کاهش می‌دهد. این امر به ویژه در محیط‌های تضمین کیفیت تولید که توان عملیاتی حیاتی است، ارزشمند است - زمان تست هر واحد را تا 60% در مقایسه با تستر‌های مقاومت DC معمولی بدون کاهش دقت اندازه‌گیری کاهش می‌دهد.

س3: آیا مغناطیس‌زدایی خودکار پس از آزمایش مقاومت DC ضروری است؟

بله. آزمایش مقاومت DC به طور ذاتی هسته ترانسفورماتور را مغناطیس می‌کند، که می‌تواند باعث افزایش جریان هجوم هنگام برق‌رسانی مجدد شود، با تست‌های تشخیصی بعدی تداخل کند و به طور بالقوه به تجهیزات متصل آسیب برساند. XHZ1320A شامل یک عملکرد مغناطیس‌زدایی خودکار داخلی با سطوح جریان قابل انتخاب (1 آمپر، 5 آمپر، 10 آمپر) است که به طور سیستماتیک مغناطیس باقی‌مانده را حذف می‌کند. نوار پیشرفت بازخورد بی‌درنگ ارائه می‌دهد و به طور خودکار تکمیل می‌شود و نیازی به مداخله دستی ندارد.

س4: چه حفاظت‌های ایمنی در دستگاه تعبیه شده است؟

XHZ1320A دارای لایه‌های متعددی از حفاظت است: حفاظت ضد EMF برگشتی دستگاه را هنگام تخلیه بارهای القایی محافظت می‌کند؛ تشخیص قطع سیم بلافاصله اپراتورها را از شرایط مدار باز در سیم‌های تست مطلع می‌کند؛ حفاظت در برابر قطع برق تضمین می‌کند که داده‌های تست در صورت قطع برق اصلی حفظ می‌شوند. علاوه بر این، ترمینال زمین باید قبل از عملیات به طور قابل اعتماد وصل شود و دستگاه هشدارهای بصری برای شرایط زمین نامناسب ارائه می‌دهد.

س5: دستگاه چه قابلیت‌های مدیریت و صادرات داده را ارائه می‌دهد؟

دستگاه تا 200 رکورد تست را به صورت داخلی ذخیره می‌کند که هر کدام شامل پارامترهای کامل تست از جمله پیکربندی سیم‌پیچ، موقعیت تپ، جریان تست، مقادیر مقاومت اندازه‌گیری شده، مقادیر جبران شده دما، تحلیل پایداری 5 ثانیه/15 ثانیه/30 ثانیه و نرخ عدم تعادل سه فاز است. داده‌ها را می‌توان مستقیماً از طریق چاپگر حرارتی داخلی چاپ کرد یا به یک فلش مموری USB (فرمت FAT/FAT32) برای انتقال به سیستم‌های گزارش‌دهی مبتنی بر کامپیوتر صادر کرد. رابط پرس و جو رکورد از مرور، مشاهده، حذف و صادرات انتخابی داده‌های تست ذخیره شده پشتیبانی می‌کند.
