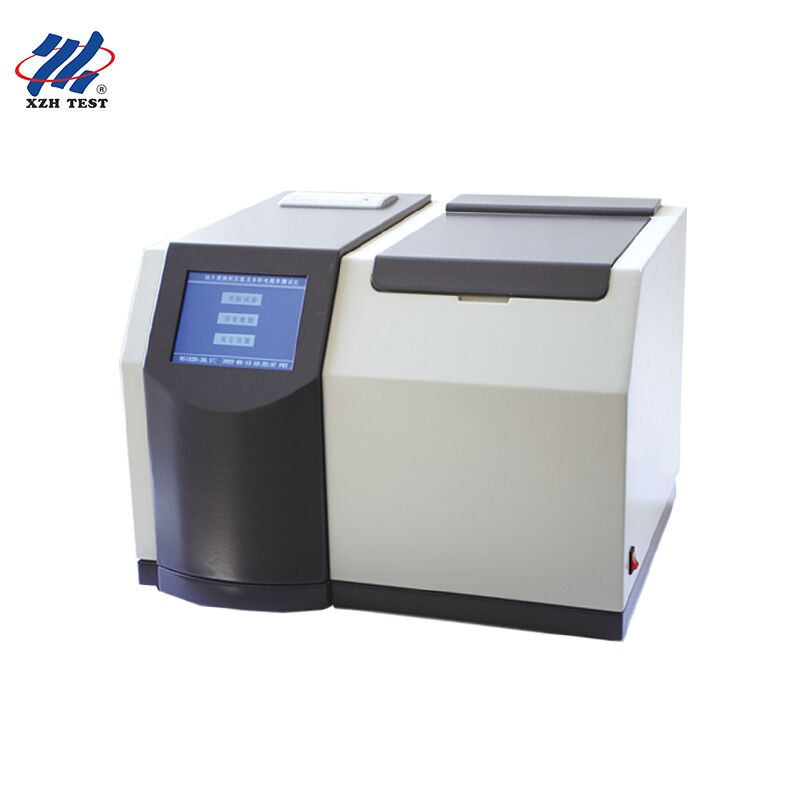

آزمایش کننده ترانسفورماتور OTD و DDF با صفحه لمسی LCD

XHYS101

XHYS101 تست کننده از دست دادن دی الکتریک روغن عایق کننده به عنوان یک قطعه اختصاصی از تجهیزات برای اندازه گیری دقیق ارزش از دست دادن دی الکتریک، اجازه نسبی،و مقاومت حجم مایعات عایق کاری که در دستگاه های برق استفاده می شوندبا ادغام تکنولوژی پیشرفته میکرو کامپیوتری تک تراشه، این ابزار اتوماسیون بدون نظارت کل جریان کار آزمایش را که شامل افزایش دمای،حفظ دقیق دما، نمونه گیری داده های با دقت بالا، عملیات ریاضی، نمایش نتایج در زمان واقعی، چاپ گزارش و ذخیره سازی داده های طولانی مدت.

مشخصات فنی

☆ ولتاژ منبع برق: AC 220V ± 10%

☆ فرکانس منبع برق: 50Hz/60Hz ±1%

☆ محدوده اندازه گیری: ظرفیت: 5pF~200pF

اجازه نسبي: 1000 30000

فاکتور از دست دادن دی الکتریک: 0.00001100

مقاومت DC: 2.5 MΩm20 TΩm

دقت اندازه گیری: اجازه نسبی: ± ((1 ¢ 10) ٪ از خواندن

فاکتور از دست دادن دی الکتریک: ± ((۵٪ از خواندن ± ۰٫۰۰۰۲)

مقاومت DC: ±10٪ از خواندن

رزولوشن: ظرفیت: 0.01pF

اجازه نسبتي: 0001

فاکتور از دست دادن دی الکتریک: 0.00001

محدوده اندازه گیری دمای: 40 ≈ 120°C

خطای اندازه گیری دمای: ±0.5°C

ولتاژ آزمون AC: 200 ∼ 2200V، تنظیم مداوم، فرکانس 50Hz

ولتاژ تست DC: 0 ¥ 500V، قابل تنظیم مداوم

مصرف برق: 500 وات

راه حل مشکل
1صفحه نمایش نشان می دهد "برقی فنجان مدار کوتاه".
پاسخ: اول، بررسی کنید که آیا شکاف های موقعیت الکترود های داخلی و خارجی هم تراز هستند، سپس بررسی کنید که آیا "الکترود داخلی" آزاد است..
2. صفحه نمایش نشان می دهد "لطفا انجام [کپس خالی کالیبراسیون]".
پاسخ: کالیبراسیون لیوان خالی زمانی مورد نیاز است که مقدار ظرفیت لیوان خالی در محدوده 60±5pF نباشد.1 الکترود های داخلی و خارجی لیوان روغن به درستی قرار نگرفته اند یا الکترود داخلی به درستی جمع نشده است2 فنجان روغن تمیز نیست و بین الکترود های داخلی و خارجی ناخالصی وجود دارد که نیاز به تمیز کردن دارد.
3زنگ 5 بار صدا می کند و ابزار به رابط روشن شدن باز می گردد.
پاسخ: 1 بررسی کنید که آیا مقدار ظرفیت لیوان خالی در محدوده 60±5pF است، 2 بررسی کنید که آیا لیوان روغن به درستی قرار گرفته و آیا تخلیه وجود دارد.
4در هنگام اندازه گیری مقاومت DC، زمان الکتروشیمیایی در 60 ثانیه تغییر نمی کند.
پاسخ: بررسی کنید که آیا ساعت ابزار در حال اجرا است و ساعت را تنظیم کنید.
5. چه باید کرد اگر حداقل رقم قابل توجه پارامتر ولتاژ تنظیم شده صفر نیست؟
پاسخ: از کلید [کم کردن] برای کاهش مقدار ولتاژ تنظیم شده استفاده کنید و سپس از کلید [افزایش] برای تنظیم آن استفاده کنید.
