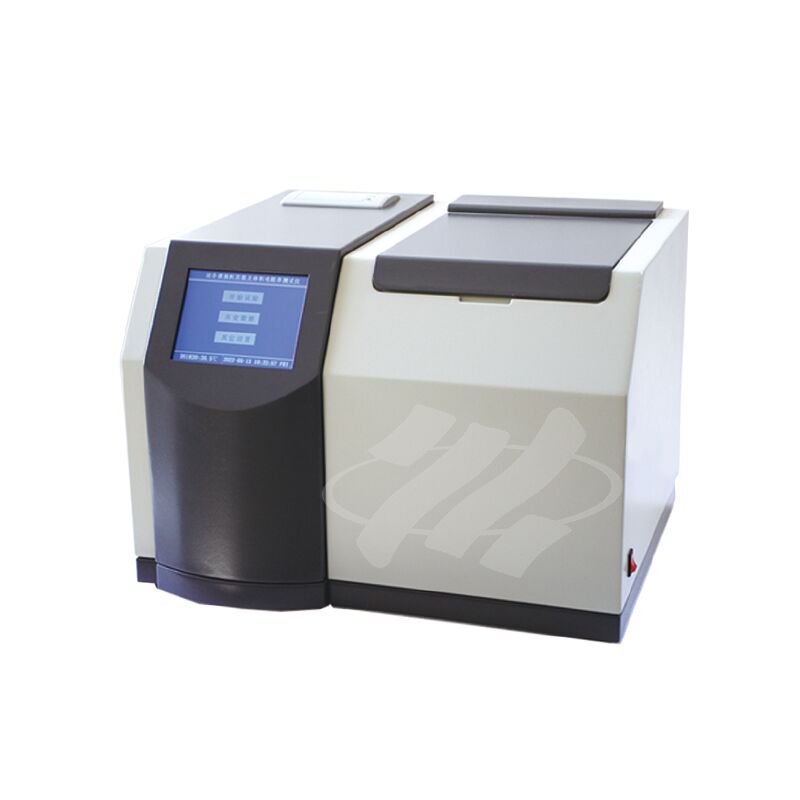

تستر روغن عایق با ساختار سه الکترودی

XHYS101

تست کننده از دست دادن دی الکتریک روغن عایق در درجه اول برای اندازه گیری ارزش از دست دادن دی الکتریک، اجازه پذیری و مقاومت حجم مایعات عایق استفاده شده در تجهیزات برق طراحی شده است.با استفاده از تکنولوژی میکرو کامپیوتری تک تراشه، این ابزار به طور خودکار یک سری عملیات را انجام می دهد، از جمله افزایش دمای، کنترل دمای، نمونه گیری داده، محاسبه،نمایش، چاپ و ذخیره سازی اطلاعات.

ویژگی های عملکرد:

(1) لیوان روغن یک ساختار سه الکترود را مطابق با استاندارد ملی GB/T5654-2007، با فاصله الکترود 2mm،که تأثیر ظرفیت گمشده و نشت را بر نتایج آزمایش از دست دادن دی الکتریک از بین می برد.

(2) این ابزار از گرمایش محرک فرکانس متوسط و الگوریتم کنترل دمای PID استفاده می کند. این روش گرمایش مزایای عدم تماس بین لیوان روغن و عنصر گرمایش را دارد.گرمایش یکسان، سرعت سریع و کنترل مناسب، اطمینان حاصل شود که دمای به سختی در محدوده خطای دمای پیش تنظیم شده کنترل می شود.

(3) خازن استاندارد داخلی یک خازن سه الکترود پر از گاز SF6 است. از دست دادن دی الکتریک و خازن این خازن تحت تاثیر دمای محیط و رطوبت نیست.اطمینان از دقت ابزار حتی پس از استفاده طولانی مدت.

(4) عملکردهای حفاظت جامع: در صورت ولتاژ بیش از حد، جریان بیش از حد یا اتصال کوتاه ولتاژ بالا، این ابزار می تواند ولتاژ بالا را به سرعت قطع کند و یک پیام هشدار صادر کند.یک پیام هشدار نیز در صورت خرابی سنسور دما یا عدم اتصال به آن صادر می شود..

یک رله محدود کننده دما در کوره حرارتی به فرکانس متوسط نصب شده است. هنگامی که دمای بیش از 120 درجه سانتیگراد باشد، رله آزاد می شود و گرمایش متوقف می شود.

(5) تنظیمات مناسب پارامترهای آزمایش: محدوده تنظیم دمای: 40 ~ 120 °C، محدوده تنظیم ولتاژ AC:

200 ~ 2200V، محدوده تنظیم ولتاژ DC: 0 ~ 500V.

(6) از یک صفحه نمایش لمسی LCD کامل رنگی TFT برای نمایش واضح استفاده می کند. با تنظیمات ساده، ابزار می تواند به طور خودکار آزمایشات را انجام دهد و به طور خودکار نتایج آزمایش را ذخیره و چاپ کند.

(7) ساعت زمان واقعی داخلی؛ تاریخ و زمان آزمایش را می توان همراه با نتایج آزمایش ذخیره، نمایش و چاپ کرد.

(8) عملکرد کالیبراسیون لیوان الکترود خالی: ظرفیت و ضریب از دست دادن دی الکتریک لیوان الکترود خالی را برای تعیین وضعیت تمیز کردن و مونتاژ لیوان الکترود خالی اندازه گیری می کند.داده های کالیبراسیون به طور خودکار ذخیره می شوند تا محاسبه دقیق اجازه پذیری نسبی و مقاومت DC را تسهیل کنند.

(9) این ابزار بر اساس پلت فرم RAM9 ساخته شده است که دقت و سرعت آزمایش بالایی را فراهم می کند.

مشخصات فنی

☆ ولتاژ منبع برق: AC 220V ± 10%

☆ فرکانس منبع برق: 50Hz/60Hz ±1%

☆ محدوده اندازه گیری: ظرفیت: 5pF~200pF

اجازه نسبي: 1000 30000

فاکتور از دست دادن دی الکتریک: 0.00001100

مقاومت DC: 2.5 MΩm20 TΩm

دقت اندازه گیری: اجازه نسبی: ± ((1 ¢ 10) ٪ از خواندن

فاکتور از دست دادن دی الکتریک: ± ((۵٪ از خواندن ± ۰٫۰۰۰۲)

مقاومت DC: ±10٪ از خواندن

رزولوشن: ظرفیت: 0.01pF

اجازه نسبتي: 0001

فاکتور از دست دادن دی الکتریک: 0.00001

محدوده اندازه گیری دمای: 40 ≈ 120°C

خطای اندازه گیری دمای: ±0.5°C

ولتاژ آزمون AC: 200 ∼ 2200V، تنظیم مداوم، فرکانس 50Hz

ولتاژ تست DC: 0 ¥ 500V، قابل تنظیم مداوم

مصرف برق: 500 وات

دمای محیط: 0°C-40°C

رطوبت نسبی: <75٪
