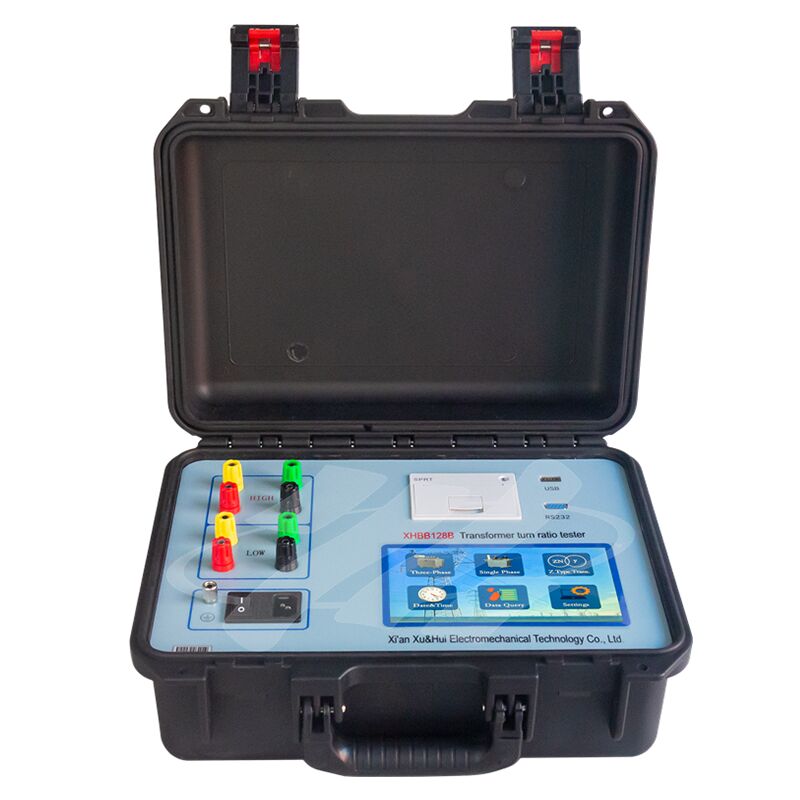

تستر نسبت تبدیل ترانسفورماتور دیجیتال با خروجی سه فاز

XHBB128B

در فرآیند تولید ترانسفورماتورهای قدرت، قبل از راه اندازی ترانسفورماتورهای تازه نصب شده، محصولات نیمه تمام شده و نهایی،و با توجه به مقررات تست های پیشگیرانه صادر شده توسط وزارت برق، آزمایش نسبت چرخش (یا نسبت ولتاژ) ترانسفورماتورهای عملیاتی اجباری است. این آزمایش دقت نسبت چرخش ترانسفورماتورها، عملکرد تغییر دهنده های شیر را تأیید می کند،وجود مدار کوتاه بین دور، و امکان کار موازی برای ترانسفورماتورها. پل های نسبت چرخش سنتی از قراءات غیر بدیهی رنج می برند و نیاز به اندازه گیری فاز به فاز دارند. در مقابل،از Turns Ratio Tester این محدودیت ها را با یک روش ساده حل می کند، عملکرد بدیهی؛ شامل یک منبع تغذیه اینورتر سه فاز دقیق است که آزمایش سریع و دقت اندازه گیری بالا را امکان پذیر می کند.

ویژگی های کاربردی

(1) این ابزار به جای منبع برق یک فاز به عنوان ولتاژ اندازه گیری، یک منبع برق سه فاز دقیق را به عنوان ولتاژ اندازه گیری استفاده می کند.که تأثیر هارمونیک ولتاژ شبکه را در طول اندازه گیری از بین می برد و اندازه گیری را دقیق تر می کندوقتی منبع برق کار یک ژنراتور است، هیچ تاثیری ندارد.

(2) ولتاژ خروجی سه فاز برای بهبود سرعت آزمایش، اندازه گیری زاویه بین فاز و شناسایی خودکار گروه سیم کشی ترانسفورم 0-11 پذیرفته شده است.

(3) آن را برای طیف گسترده ای از ترانسفورماتورها قابل استفاده است، به ویژه برای اندازه گیری ترانسفورماتور نوع Z، ترانسفورماتور rectifier، ترانسفورماتور زمین، ترانسفورماتور کوره الکتریکی،ترانسفورماتور تغییر فاز، ترانسفورماتور تعادل و دیگر ترانسفورماتورها. پارامترهای اندازه گیری جامع ترین هستند.

(4) خود ساخته شده دقت سه فاز اینورتر منبع تغذیه پذیرفته شده است، که دارای ولتاژ بالا و پایین محافظت از اتصال معکوس، ترانسفورم دور به دور محافظت از مدار کوتاه،حفاظت از شکست باز کردن و بستن دستگاه تغییر کننده شیر، و خروجی محافظت کامل از مدار کوتاه برای افزایش ثبات ابزار.

(5) پس از ورودی پارامترهای نامی، می تواند به طور خودکار نسبت ترانسفورم، ارزش خطای و موقعیت ضربه زدن تغییر کننده را اندازه گیری کند.مخصوصاً براي تغيير دهنده نل با نل نامتقارن، همچنین می تواند به طور دقیق موقعیت دقیق تغییر کننده نل ترانسفورمور را اندازه گیری کند.

(6) این دستگاه از صفحه لمسی رنگی 7 اینچی با صفحه نمایش ماژولار استفاده می کند.عملیات ابزار تنها می تواند با نگاه به LCD بدون دستورالعمل انجام شود.

(7) این ابزار دارای هر دو خروجی چاپ، رابط دیسک فلش USB و رابط RS232 است که برای دفتر بدون کاغذ مناسب است.

(8) جعبه پلاستیکی مهندسی چند منظوره با مقاومت در برابر سرما و دمای، مهر و موم و ضد آب، مقاومت در برابر سقوط و ضربه برای تسهیل آزمایش میدان پذیرفته شده است.

ترانسفورماتور سه فاز y-d-11، ترکیب ولتاژ 110 ± 8 × 1.25% / 10.5 ترانسفورماتور.
