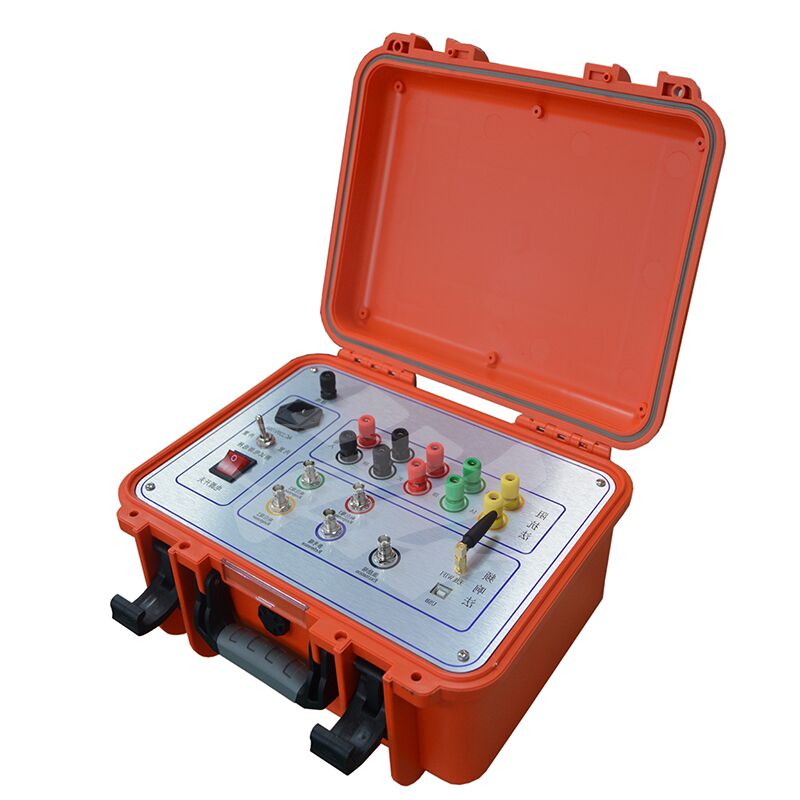

XHBX1502
هنگامی که طراحی و ساخت ترانسفورماتور به پایان می رسد، سیم پیچ ها و تنظیمات داخلی آن برای همیشه ثابت می شوند. برای یک ترانسفورماتور چند سیم پیچی، سیم پیچ هایی با کلاس ولتاژ و تکنیک سیم پیچی یکسان، پارامترهای Ci و Li ثابتی خواهند داشت—به این معنی که پاسخ دامنه فرکانس هر سیم پیچ نیز ثابت است و الگوهای فرکانسی سیم پیچ های سه فاز را می توان مقایسه کرد.
مواردی مانند اتصال کوتاه (بین دورها یا فازها) در حین آزمایش، ضربه در حین حمل و نقل که باعث جابجایی سیم پیچ ها می شود، یا تاب برداشتن سیم پیچ ها از کشش الکترومغناطیسی در حین اتصال کوتاه/خطا، «پارامترهای توزیع شده» سیم پیچ های ترانسفورماتور را تغییر می دهد. این امر ویژگی های اصلی مبتنی بر فرکانس ترانسفورماتور را مختل می کند: به تغییراتی در میزان قدرت پاسخ فرکانسی یا تغییر در فرکانس های رزونانس کلیدی فکر کنید. تستر سیم پیچ ترانسفورماتور—ساخته شده با فناوری تجزیه و تحلیل پاسخ—نوع جدیدی از ابزار غیر مخرب برای بررسی عیوب داخلی ترانسفورماتور است و برای ترانسفورماتورهای قدرت 63 کیلو ولت تا 500 کیلو ولت کار می کند.
این تستر نحوه واکنش پارامترهای سیم پیچ داخلی ترانسفورماتور را در محدوده های فرکانسی مختلف اندازه گیری و کمیت می کند. با نگاه کردن به میزان بزرگ بودن این تغییرات پارامتر، محل و میزان تغییر پاسخ های فرکانسی و جهت این تغییرات، متوجه می شود که سیم پیچ ها چقدر تغییر کرده اند. از آنجا، می توانید از نتایج برای تشخیص اینکه آیا ترانسفورماتور به شدت آسیب دیده و نیاز به تعمیر اساسی دارد، استفاده کنید.
پارامترهای فنی
| محدوده اندازه گیری دامنه |
(-120dB) تا (+20dB) |
| دقت اندازه گیری دامنه |
0.1dB |
| دقت فرکانس اسکن |
0.005% |
| امپدانس ورودی سیگنال |
1MΩ |
| امپدانس خروجی سیگنال |
50Ω |
| دامنه خروجی سیگنال |
±20V |
سایر پارامترهای فنی
1. محدوده اندازه گیری دامنه: (-120dB) تا (+20dB)
2. دقت اندازه گیری دامنه: 0.1dB
3. دقت فرکانس اسکن: 0.005%
4. امپدانس ورودی سیگنال: 1MΩ
5. امپدانس خروجی سیگنال: 50Ω
6. دامنه خروجی سیگنال: ±20V
7. تکرارپذیری تست هم فاز: 99.9%
8. ابعاد ابزار اندازه گیری (طول x عرض x ارتفاع): 340 x 240 x 210 (میلی متر)
9. ابعاد محفظه آلیاژ آلومینیوم ابزار (طول x عرض x ارتفاع): 370 x 280 x 260 (میلی متر)، ابعاد محفظه آلیاژ آلومینیوم جعبه کابل (طول x عرض x ارتفاع): 420 x 300 x 300 (میلی متر)
10. وزن کلی: 20 کیلوگرم
11. دمای عملیاتی: -10℃ تا +40℃ دمای ذخیره سازی: -20℃ تا +70℃
رطوبت نسبی:<90٪، غیر متراکم
