تستر تغییر شکل سیم‌پیچ ترانسفورماتور با ریزپردازنده

Name: تستر تغییر شکل سیمپیچ ترانسفورماتور با ریزپردازنده
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1502
Price: 4,115.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	شیان شانشی چین
نام تجاری:	XZH TEST
گواهی:	ISO CE
شماره مدل:	XHBX1502

اطلاعات دقیق

محل منبع:

شیان شانشی چین

نام تجاری:

XZH TEST

گواهی:

ISO CE

شماره مدل:

XHBX1502

برجسته کردن:

High Light

برجسته کردن:

تستر تغییر شکل سیم‌پیچ ترانسفورماتور با ریزپردازنده با سرعت بالا,آنالایزر پاسخ فرکانسی با یکپارچگی بالا,تستر FRA سیستم جمع‌آوری داده

Highly Integrated Frequency Response Analyzer

Data Acquisition System FRA Tester

Trading Information

مقدار حداقل تعداد سفارش:

1 مجموعه

جزئیات بسته بندی:

بسته بندی چوبی

زمان تحویل:

5-8 روز کاری

شرایط پرداخت:

T/T

قابلیت ارائه:

3000 واحد در سال

توضیحات محصول

XHBX1502

هنگامی که طراحی و ساخت ترانسفورماتور نهایی شد، سیم‌پیچ‌ها و ساختار داخلی آن برای همیشه ثابت می‌شوند. برای سیم‌پیچ‌های یک ترانسفورماتور چند سیم‌پیچی، اگر آنها کلاس ولتاژ و روش سیم‌پیچی یکسانی داشته باشند، پارامترهای مربوطه (Ci, Li) هر سیم‌پیچ ثابت خواهد بود. در نتیجه، پاسخ مشخصه دامنه فرکانس هر سیم‌پیچ نیز تعیین می‌شود و طیف‌های فرکانسی سیم‌پیچ‌های سه فاز مربوطه درجه‌ای از قابلیت مقایسه را نشان می‌دهند.

اتصال کوتاه بین دور یا فاز به فاز که در طول آزمایش ترانسفورماتور رخ می‌دهد، ضربه‌های وارد شده در حین حمل و نقل (که باعث جابجایی نسبی سیم‌پیچ‌ها می‌شود) و تغییر شکل سیم‌پیچ ناشی از نیروهای الکترومغناطیسی در حین شرایط اتصال کوتاه یا خطا در حین کار، همگی پارامترهای توزیع شده سیم‌پیچ‌های ترانسفورماتور را تغییر می‌دهند. این به نوبه خود بر ویژگی‌های اصلی دامنه فرکانس ترانسفورماتور تأثیر می‌گذارد و آنها را اصلاح می‌کند—به طور خاص، تغییرات دامنه در پاسخ فرکانسی و تغییر در نقاط فرکانس رزونانس. تستر سیم‌پیچ ترانسفورماتور که بر اساس روش‌های تحلیل پاسخ توسعه یافته است، یک دستگاه آزمایش غیر مخرب نوآورانه برای تشخیص عیوب داخلی در ترانسفورماتورها است. این دستگاه برای آزمایش عیوب ساختاری داخلی در ترانسفورماتورهای قدرت از 63 کیلو ولت تا 500 کیلو ولت مناسب است.

تستر سیم‌پیچ ترانسفورماتور، تغییرات پاسخ پارامترهای سیم‌پیچ داخلی ترانسفورماتور را در دامنه‌های فرکانسی مختلف کمّی می‌کند. این دستگاه با تجزیه و تحلیل بزرگی این تغییرات پارامتر، دامنه و ناحیه تغییرات پاسخ فرکانسی و روند این تغییرات، درجه تغییر در سیم‌پیچ‌های داخلی ترانسفورماتور را تعیین می‌کند. سپس بر اساس نتایج اندازه‌گیری، امکان قضاوت در مورد اینکه آیا ترانسفورماتور آسیب جدی دیده است و آیا نیاز به تعمیرات اساسی دارد یا خیر، فراهم می‌شود.

پارامترهای فنی

محدوده اندازه‌گیری فرکانس جاروب	(10Hz)-(10MHz)، 40000 نقطه جاروب، وضوح 0.25kHz، 0.5kHz و 1kHz
محدوده اندازه‌گیری فرکانس جاروب	(0.5kHz)-(1MHz)، 2000 نقطه جاروب
رطوبت نسبی	<90%، غیر متراکم
دمای عملیاتی	-10℃ تا +40℃
دمای ذخیره‌سازی	-20℃ تا +70℃
تکرارپذیری تست هم‌فاز	99.9%

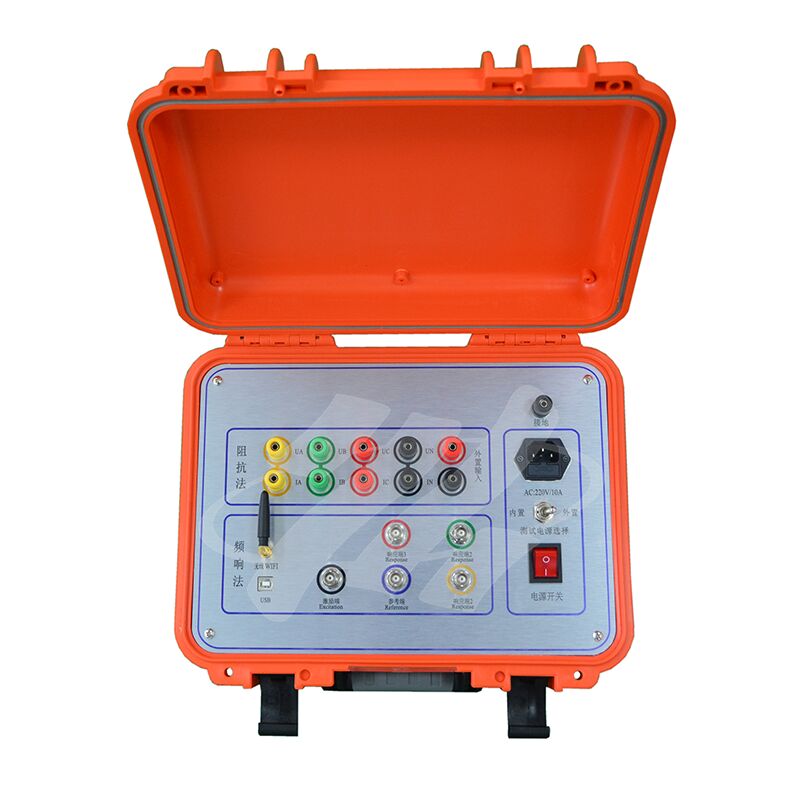

تستر تغییر شکل سیم‌پیچ ترانسفورماتور با ریزپردازنده 0

ویژگی‌های روش پاسخ فرکانسی:

1. تستر تغییر شکل سیم‌پیچ ترانسفورماتور از یک واحد اندازه‌گیری و نرم‌افزار تجزیه و تحلیل تشکیل شده است. واحد اندازه‌گیری توسط یک ریزپردازنده تک‌تراشه‌ای با سرعت بالا کنترل می‌شود و شامل اجزای تولید سیگنال و اندازه‌گیری سیگنال است. واحد اندازه‌گیری از طریق رابط USB به یک تبلت یا لپ‌تاپ متصل می‌شود.

2. در طول آزمایش، فقط نیاز به جدا کردن شینه‌های اتصال ترانسفورماتور است. تمام آزمایش‌ها را می‌توان بدون بلند کردن درپوش ترانسفورماتور یا جدا کردن ترانسفورماتور انجام داد.

3. این دستگاه دارای سیستم‌های اندازه‌گیری جاروب فرکانس خطی متعدد است که محدوده جاروب فرکانس خطی آن تا [مقدار فرکانس] است.
