تست کننده ترانسفورم قابل حمل با رابط های بی سیم XHBX1501

Name: تست کننده ترانسفورم قابل حمل با رابط های بی سیم XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	شیان شانشی چین
نام تجاری:	XZH TEST
گواهی:	ISO CE
شماره مدل:	XHBX1501

اطلاعات دقیق

محل منبع:

شیان شانشی چین

نام تجاری:

XZH TEST

گواهی:

ISO CE

شماره مدل:

XHBX1501

برجسته کردن:

High Light

برجسته کردن:

تست کننده ترانسفورماتور رابط بی سیم بلوتوث

تجهیزات آزمایش ترانسفورماتور رابط وای فای بی سیم

تحلیلگر ترانسفورم قابل حمل

Trading Information

مقدار حداقل تعداد سفارش:

1 مجموعه

جزئیات بسته بندی:

بسته بندی چوبی

زمان تحویل:

5-8 روز کاری

شرایط پرداخت:

T/T

قابلیت ارائه:

3000 واحد در سال

توضیحات محصول

تحلیلگر تغییر شکل سیم‌پیچ ترانسفورماتور XHBX1501 یک ابزار تحلیل پاسخ فرکانسی (FRA) قابل حمل و مبتنی بر کامپیوتر است که برای تشخیص غیرمخرب عیوب مکانیکی داخلی در ترانسفورماتورهای قدرت با ولتاژ 63 کیلوولت تا 500 کیلوولت طراحی شده است. هر سیم‌پیچ ترانسفورماتور دارای امضای پاسخ فرکانسی منحصر به فردی است که توسط پارامترهای ظرفیت توزیع شده (Ci) و اندوکتانس (Li) آن تعیین می‌شود. رویدادهایی که سیم‌پیچ‌ها را از نظر فیزیکی جابجا می‌کنند — مانند خطاهای اتصال کوتاه، ضربه‌های حمل و نقل، یا نیروهای الکترومغناطیسی — این امضاها را تغییر می‌دهند. XHBX1501 از معماری لپ‌تاپ به علاوه میکروکنترلر برای اندازه‌گیری با دقت بالا استفاده می‌کند و داده‌ها را از طریق بلوتوث یا وای‌فای به یک کامپیوتر همراه منتقل می‌کند که نتایج را به طور خودکار پردازش می‌کند، گزارش‌های حرفه‌ای با فرمت Word تولید می‌کند و امضاهای پایه را برای روند وضعیت بلندمدت بایگانی می‌کند. قابلیت اندازه‌گیری دو حالته آن — ترکیبی از روش‌های فرکانس جاروب خطی و فرکانس جاروب قطعه‌ای — سازگاری با شیوه‌های صنعتی چین هم تثبیت شده و هم نوظهور را تضمین می‌کند.

سری XH1501 در مقابل XH1502: XHBX1501 پیکربندی بی‌سیم مبتنی بر کامپیوتر است که اتصال بلوتوث/وای‌فای، جاروب دو حالته (خطی + قطعه‌ای) و تولید خودکار گزارش Word را ارائه می‌دهد. XHBX1502 پیکربندی صفحه لمسی مستقل با LCD داخلی، جاروب مبتنی بر DDS و خروجی سیگنال بالاتر ±20 ولت است.

مشخصات فنی

پارامتر	مشخصات
عملکرد اندازه‌گیری
تکرارپذیری تست در فاز	99.9%
دقت اسکن فرکانس	0.005%
نمونه‌برداری آنالوگ به دیجیتال	دو کاناله 16 بیتی با سرعت بالا A/D
نمایش مقیاس فرکانس	خطی و لگاریتمی (قابل انتخاب توسط کاربر)
مشخصات سیگنال
دامنه خروجی سیگنال	±20 ولت (قابل تنظیم با نرم‌افزار، حداکثر پیک ±10 ولت)
امپدانس خروجی سیگنال	50 اهم
امپدانس ورودی سیگنال	1 مگا اهم
اتصال و داده‌ها
رابط‌های بی‌سیم	بلوتوث + وای‌فای (دوگانه بی‌سیم)
معماری کنترل	لپ‌تاپ PC + میکروکنترلر (MCU)
فرمت گزارش	اسناد تولید شده خودکار
حالت‌های جاروب	جاروب خطی + جاروب قطعه‌ای (دو حالته)
کاربرد و فیزیکی
رتبه ترانسفورماتور قابل استفاده	63 کیلو ولت – 500 کیلو ولت
محفظه	جعبه ابزار آلیاژ آلومینیوم (قرمز)
قابلیت حمل	طراحی فشرده و سبک برای استقرار میدانی

ویژگی‌های کلیدی عملکرد

اتصال بی‌سیم دوگانه — رابط‌های همزمان بلوتوث و وای‌فای، انتقال داده بی‌سیم انعطاف‌پذیر به لپ‌تاپ کنترل را فراهم می‌کنند و اتصالات کابل بین دستگاه و کامپیوتر را برای راه‌اندازی ایمن‌تر و مرتب‌تر فضای کار پست حذف می‌کنند.
جاروب فرکانس دو حالته — قابلیت‌های اندازه‌گیری فرکانس جاروب خطی و فرکانس جاروب قطعه‌ای را در یک دستگاه ترکیب می‌کند و سازگاری با دو رویکرد فنی اصلی را که در حال حاضر در صنعت برق چین پذیرفته شده‌اند، تضمین می‌کند. کاربران می‌توانند حالت بهینه را برای هر سناریوی تست انتخاب کنند.
معماری مبتنی بر کامپیوتر با دقت MCU — کنترل لپ‌تاپ همراه با یک میکروکنترلر تک تراشه‌ای اختصاصی، دقت اندازه‌گیری سخت‌افزار تعبیه شده را با قابلیت‌های پردازش داده، ذخیره‌سازی و تجسم یک کامپیوتر کامل ترکیب می‌کند — امکان تجزیه و تحلیل مقایسه‌ای پیچیده را بدون محدودیت نمایشگر دستگاه فراهم می‌کند.
گزارش‌های حرفه‌ای تولید شده خودکار — نرم‌افزار همراه به طور خودکار نتایج تست را تجزیه و تحلیل کرده و اسناد الکترونیکی کامل را در فرمت تولید می‌کند، از جمله نمودارهای پاسخ فرکانسی، تجزیه و تحلیل انحراف و نتایج تشخیصی — آماده برای توزیع فوری به عنوان سوابق راه‌اندازی یا گزارش‌های نگهداری.
A/D دو کاناله 16 بیتی با سرعت بالا — نمونه‌برداری آنالوگ به دیجیتال با وضوح بالا، تغییرات ظریف شکل موج را ثبت می‌کند — حتی رویدادهای تعویض کلید قطع‌کننده نیز تغییرات منحنی قابل مشاهده‌ای را در طول تست در محل ایجاد می‌کنند و تأیید در زمان واقعی حساسیت اندازه‌گیری را فراهم می‌کنند.
نمایش فرکانس خطی/لگاریتمی قابل انتخاب — محور فرکانس افقی از مقیاس خطی و لگاریتمی پشتیبانی می‌کند و به کاربران اجازه می‌دهد حالت نمایش را انتخاب کنند که بهترین مناطق فرکانسی مرتبط با اهداف تشخیصی خود را برجسته کند.
دامنه سیگنال قابل تنظیم با نرم‌افزار — دامنه سیگنال خروجی از طریق نرم‌افزار با حداکثر دامنه پیک ±10 ولت کنترل می‌شود و امکان بهینه‌سازی سطوح درایو برای اندازه‌ها و پیکربندی‌های مختلف سیم‌پیچ ترانسفورماتور را فراهم می‌کند.
تشخیص مستقل از پایه — حتی بدون داده‌های پاسخ فرکانسی تاریخی برای یک ترانسفورماتور سالم شناخته شده، تجزیه و تحلیل مقایسه‌ای طیف‌ها بین سیم‌پیچ‌های معیوب و سالم امکان ارزیابی خطا را فراهم می‌کند. داده‌های فرکانس سیم‌پیچ اصلی، در صورت موجود بودن، به طور قابل توجهی ردیابی عملکرد بلندمدت و برنامه‌ریزی نگهداری پیشگیرانه را بهبود می‌بخشد.

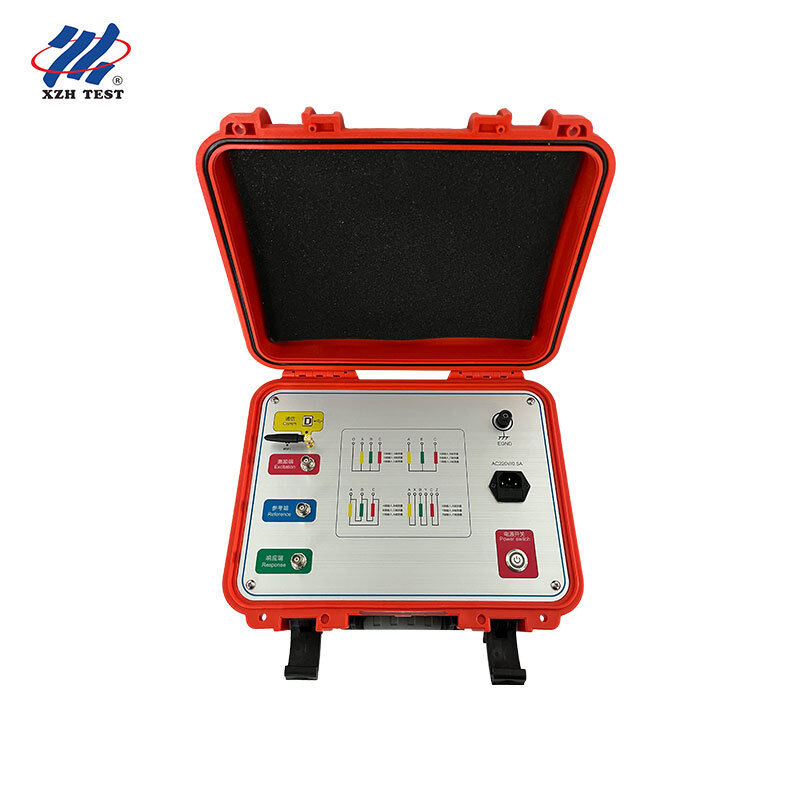

تصویر محصول

XHBX1501

سوالات متداول

س1: آیا این تحلیلگر برای ارائه‌دهندگان خدمات تست و تشخیص سیار میدانی مناسب است؟

بله، XHBX1501 به طور خاص برای ارائه‌دهندگان خدمات تشخیص سیار که به پست‌های متعدد مشتریان سفر می‌کنند، طراحی شده است. معماری مبتنی بر لپ‌تاپ به این معنی است که تکنسین‌های میدانی می‌توانند یک لپ‌تاپ استاندارد را برای کنترل دستگاه در تمام سایت‌های مشتری حمل کنند — نیازی به یادگیری رابط دستگاه اختصاصی نیست. اتصال بی‌سیم بلوتوث/وای‌فای خطرات زمین خوردن کابل را در فضای کار پست حذف می‌کند، در حالی که گزارش‌های Word تولید شده خودکار مستندات حرفه‌ای و آماده برای مشتری را در محل تولید می‌کنند. قابلیت جاروب دو حالته سازگاری را صرف نظر از اینکه مشتری از کدام استاندارد صنعتی چین پیروی می‌کند، تضمین می‌کند.

س2: آیا این دستگاه از نظارت از راه دور با جمع‌آوری داده‌های بی‌سیم پشتیبانی می‌کند؟

قطعاً. رابط‌های بی‌سیم دوگانه XHBX1501 (بلوتوث + وای‌فای) سناریوهای استقرار انعطاف‌پذیری را امکان‌پذیر می‌سازند که دستگاه‌های مستقل نمی‌توانند با آن‌ها رقابت کنند. تکنسین‌ها می‌توانند دستگاه را در پایانه‌های ترانسفورماتور قرار دهند در حالی که لپ‌تاپ کنترل را از فاصله ایمن یا حتی از داخل اتاق کنترل پست کار می‌کنند. رابط وای‌فای از اتصال برد بلند برای سناریوهایی که اپراتور نیاز به حفظ فاصله فیزیکی از تجهیزات برق‌دار دارد، پشتیبانی می‌کند و گزارش‌های Word تولید شده خودکار می‌توانند بلافاصله برای تیم‌های مهندسی از راه دور برای تشخیص مشارکتی بدون تأخیر در پردازش پس از آن ایمیل شوند.

س3: چگونه به برنامه‌های ارزیابی زیرساخت ترانسفورماتورهای در حال فرسودگی خدمت می‌کند؟

شرکت‌های برق با ناوگان بزرگی از ترانسفورماتورهای در حال فرسودگی نیاز به ارزیابی وضعیت سیستماتیک و مقرون به صرفه برای اولویت‌بندی بودجه‌های جایگزینی و نوسازی دارند. معماری مبتنی بر لپ‌تاپ XHBX1501 برای این برنامه‌ها ایده‌آل است: یک لپ‌تاپ استاندارد می‌تواند به عنوان پلتفرم کنترل برای چندین دستگاه مستقر در پست‌های مختلف عمل کند و تمام داده‌های تست در یک پایگاه داده مشترک متمرکز شوند. جاروب دو حالته سازگاری با هر دو خط پایه مقایسه میراث (معمولاً جاروب خطی) و تجزیه و تحلیل جاروب قطعه‌ای مدرن را تضمین می‌کند و امکان روند معنی‌دار را حتی زمانی که اندازه‌گیری‌های تاریخی با نسل‌های مختلف دستگاه انجام شده‌اند، فراهم می‌کند.

س4: آیا برای موسسات آموزشی و تحقیقاتی مهندسی برق مناسب است؟

دانشگاه‌ها و موسسات تحقیقاتی که مهندسی ولتاژ بالا و تشخیص ترانسفورماتور را آموزش می‌دهند، از معماری مبتنی بر کامپیوتر XHBX1501 بهره‌مند می‌شوند. دانش‌آموزان می‌توانند کل گردش کار اندازه‌گیری و تجزیه و تحلیل را در صفحه لپ‌تاپ در طول نمایش‌های آزمایشگاهی مشاهده کنند و نه تنها اجرای تست، بلکه اصول اساسی پاسخ فرکانسی را نیز درک کنند. گزارش‌های Word تولید شده خودکار با مجموعه داده‌های کامل از پروژه‌های تحقیقاتی فارغ‌التحصیلان که نیاز به شواهد تجربی مستند دارند، پشتیبانی می‌کنند، در حالی که قابلیت جاروب دو حالته امکان مطالعات مقایسه‌ای بین روش‌های جاروب خطی و قطعه‌ای را فراهم می‌کند — که برای انتشارات دانشگاهی در مورد تکنیک‌های تشخیص FRA ارزشمند است.

س5: آیا مشاوران مستقل مهندسی برق می‌توانند از این برای بررسی وضعیت ترانسفورماتور استفاده کنند؟

مشاوران مهندسی مستقل که بررسی وضعیت ترانسفورماتور را برای چندین مشتری برق، صنعتی و تجاری انجام می‌دهند، به ابزارهایی نیاز دارند که خروجی‌های استاندارد و حرفه‌ای تولید کنند. تولید خودکار گزارش Word XHBX1501، نوشتن دستی گزارش زمان‌بر را که معمولاً پس از تست میدانی انجام می‌شود، حذف می‌کند و به مشاوران اجازه می‌دهد تا گزارش‌های نهایی را قبل از ترک محل به مشتریان ارائه دهند. اتصال بی‌سیم به مشاور اجازه می‌دهد تا لپ‌تاپ را از یک منطقه امن کار کند در حالی که دستگاه جاروب را در پایانه‌های ترانسفورماتور انجام می‌دهد، و قابلیت اندازه‌گیری دو حالته به این معنی است که یک دستگاه واحد به همه مشتریان صرف نظر از استاندارد فنی ترجیحی آنها خدمت می‌کند.
