تستر نسبت تبدیل ترانسفورماتور پرتابل با حفاظت از اتصال معکوس

Name: تستر نسبت تبدیل ترانسفورماتور پرتابل با حفاظت از اتصال معکوس
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBB128B
Price: 4,115.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	شیان شانشی چین
نام تجاری:	XZH TEST
گواهی:	ISO CE
شماره مدل:	XHBB128B

اطلاعات دقیق

محل منبع:

شیان شانشی چین

نام تجاری:

XZH TEST

گواهی:

ISO CE

شماره مدل:

XHBB128B

برجسته کردن:

High Light

برجسته کردن:

ولتاژ بالا و پایین اتصال معکوس حفاظت ترانسفورماتور می چرخد نسبت تست کننده

تستر نسبت تبدیل ترانسفورماتور با اندازه‌گیری دقیق نسبت

تستر نسبت تبدیل ترانسفورماتور با طراحی پرتابل

Trading Information

مقدار حداقل تعداد سفارش:

1 مجموعه

جزئیات بسته بندی:

بسته بندی چوبی

زمان تحویل:

5-8 روز کاری

شرایط پرداخت:

T/T

قابلیت ارائه:

3000 واحد در سال

توضیحات محصول

تستر نسبت دور ترانسفورماتور XHBB128B یک ابزار تشخیصی سه فاز با دقت بالا است که برای اندازه‌گیری سریع و دقیق نسبت دور ترانسفورماتورهای قدرت و نسبت ولتاژ طراحی شده است. تست نسبت دور ترانسفورماتور یک الزام حیاتی در سناریوهای مختلف است: در طول کنترل کیفیت تولید، قبل از راه‌اندازی ترانسفورماتور جدید، و مطابق با رویه‌های تست پیشگیرانه صنعت برق. این ابزار دقت نسبت دور را تأیید می‌کند، عملکرد تعویض‌کننده تپ را ارزیابی می‌کند، اتصالات کوتاه بین دورها را تشخیص می‌دهد و سازگاری عملیات موازی را تأیید می‌کند. XHBB128B که با یک منبع تغذیه اینورتر سه فاز دقیق اختصاصی تغذیه می‌شود - نه برق تک فاز شبکه - تداخل هارمونیک شبکه را برای یکپارچگی اندازه‌گیری برتر حذف می‌کند. صفحه نمایش لمسی رنگی 7 اینچی LCD، مجموعه حفاظت جامع و محفظه مقاوم و آماده برای استفاده میدانی آن را به راه‌حل نهایی TTR برای خطوط تولید، راه‌اندازی میدانی و نگهداری معمول تبدیل کرده است.

مشخصات فنی

پارامتر	مشخصات
اندازه‌گیری
محدوده تست	0.9 تا 10000
دقت (0.9 تا 500)	±0.1% + 2 رقم
دقت (501 تا 2000)	±0.2% + 2 رقم
دقت (2001 تا 10000)	±0.5% + 2 رقم
وضوح	حداقل 0.0001
ولتاژ خروجی	بر اساس بار خودکار تنظیم می‌شود
توان و محیط
منبع تغذیه کاری	AC 220V ± 10%، 50 ± 1 Hz
دمای محیط	-10 درجه سانتیگراد تا +40 درجه سانتیگراد
رطوبت نسبی	≤ 85%، بدون میعان
فیزیکی
ابعاد (واحد اصلی)	360 × 290 × 170 میلی‌متر
ابعاد (جعبه کابل)	360 × 290 × 170 میلی‌متر
وزن (واحد اصلی)	5.9 کیلوگرم
وزن (جعبه کابل)	5.65 کیلوگرم

ویژگی‌های کلیدی عملکرد

منبع تغذیه اینورتر سه فاز دقیق— اینورتر سه فاز اختصاصی جایگزین منبع تغذیه تک فاز شبکه معمولی به عنوان منبع ولتاژ اندازه‌گیری می‌شود و تداخل هارمونیک شبکه را برای نتایج دقیق‌تر به طور کامل حذف می‌کند. دقت اندازه‌گیری حتی در هنگام کار با برق ژنراتور تحت تأثیر قرار نمی‌گیرد.
اندازه‌گیری همزمان سه فاز— خروجی سه فاز سرعت تست را تسریع می‌کند، زوایای بین فازها را اندازه‌گیری می‌کند و گروه‌های اتصال ترانسفورماتور 0 تا 11 را به طور خودکار شناسایی می‌کند و تست دستی فاز به فاز مورد نیاز پل‌های نسبت سنتی را حذف می‌کند.
سازگاری جامع ترانسفورماتور— از طیف وسیعی از انواع ترانسفورماتورها از جمله ترانسفورماتورهای نوع Z، رکتیفایر، زمین‌گیر، کوره الکتریکی، شیفت فاز و بالانس پشتیبانی می‌کند — که جامع‌ترین پوشش پارامتر اندازه‌گیری در کلاس خود را ارائه می‌دهد.
سیستم حفاظت چند لایه— حفاظت داخلی اتصال معکوس ولتاژ بالا/پایین، حفاظت اتصال کوتاه بین دورهای ترانسفورماتور، حفاظت از خرابی باز/بسته تعویض‌کننده تپ، و حفاظت از اتصال کوتاه کامل خروجی، ایمنی ابزار و اپراتور را تحت تمام شرایط خطا تضمین می‌کند.
تحلیل خودکار تعویض‌کننده تپ— پس از ورود پارامترهای نامی، نسبت، مقدار خطا و موقعیت تعویض‌کننده تپ را برای حداکثر 99 نقطه تپ به طور خودکار اندازه‌گیری می‌کند. موقعیت‌های تپ نامتقارن را که تستر‌های معمولی قادر به تفکیک آن‌ها نیستند، به دقت شناسایی می‌کند.
صفحه نمایش لمسی رنگی HD 7 اینچی— LCD بزرگ با نمایشگر ماژولار و راهنمایی‌های عملیاتی گام به گام چینی/انگلیسی، عملیات بصری و بدون نیاز به دست را امکان‌پذیر می‌سازد. هر تابع با یک لمس قابل دسترسی است.
مدیریت داده یکپارچه— پرینتر حرارتی داخلی، رابط فلش دیسک USB و پورت سریال RS232 گزینه‌های خروجی داده انعطاف‌پذیری را برای مستندسازی فوری، بایگانی دیجیتال و ادغام دفتر کار بدون کاغذ فراهم می‌کنند.
محفظه مقاوم و آماده برای استفاده میدانی— کیس پلاستیکی مهندسی چند منظوره با مقاومت در برابر سرما/دما، آب‌بندی ضد آب و مقاومت در برابر سقوط/ضربه، عملکرد و حمل و نقل قابل اعتماد را در محیط‌های میدانی چالش‌برانگیز تضمین می‌کند.

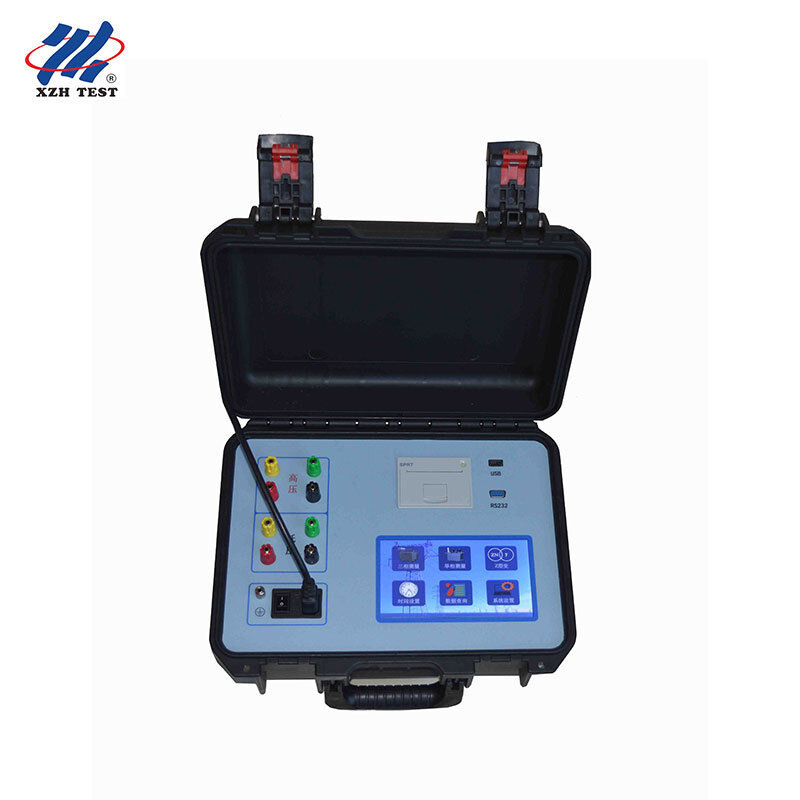

نمای کلی پنل ابزار

قطعه	عملکرد
صفحه نمایش لمسی LCD 7 اینچی	نمایشگر لمسی رنگی با تنظیم نور پس‌زمینه دیجیتال؛ منوی عملیات و نتایج تست را نمایش می‌دهد
ترمینال‌های ولتاژ بالا	زرد، سبز، قرمز، مشکی — به فازهای A، B، C و نول (O) در سمت HV ترانسفورماتور متصل می‌شوند
ترمینال‌های ولتاژ پایین	زرد، سبز، قرمز، مشکی — به فازهای a، b، c و نول (o) در سمت LV ترانسفورماتور متصل می‌شوند
ورودی برق AC220V	ورودی برق برای ابزار، به منبع تغذیه AC220V متصل می‌شود
اتصال زمین محافظ	ترمینال اتصال زمین قابل اعتماد برای ایمنی اپراتور
پورت‌های RS232 / USB	ارتباط سریال و ذخیره‌سازی USB برای صادرات داده
پرینتر داخلی	نتایج تست را بلافاصله پس از اتمام اندازه‌گیری چاپ می‌کند

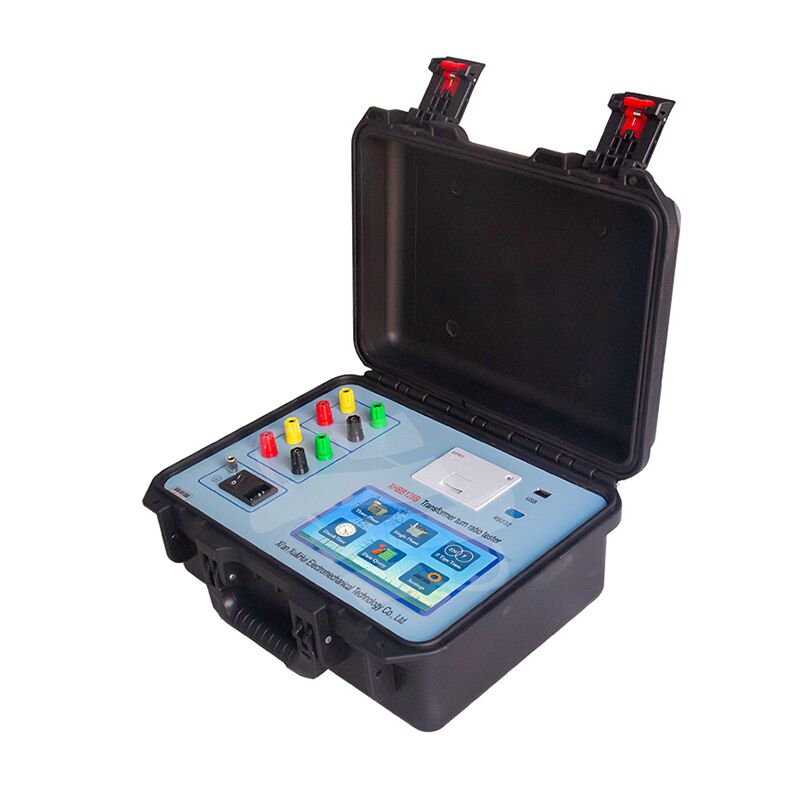

تصویر محصول

XHBB128B

تأیید خودآزمایی

اگر نتایج تست غیرعادی به نظر می‌رسند، ابزار را می‌توان با استفاده از رویه خودآزمایی زیر تأیید کرد:

گیره‌های ولتاژ بالا زرد/سبز/قرمز/مشکی را به هم وصل کنید و به طور مشابه گیره‌های ولتاژ پایین زرد/سبز/قرمز/مشکی را اتصال کوتاه کنید. حالت اتصال Y-Y-0 یا D-D-0 را انتخاب کرده و برای شروع اندازه‌گیری OK را فشار دهید. یک ابزار عادی 1.0000 را نمایش می‌دهد. هر خوانش دیگر نشان‌دهنده مشکل احتمالی ابزار است که نیاز به سرویس دارد.

به طور متناوب، گیره‌های خط تست ولتاژ بالا و ولتاژ پایین را می‌توان به هم اتصال کوتاه کرد (اطمینان حاصل کنید که انتهای سیم‌کشی شده به طور قابل اعتماد متصل هستند).

سوالات متداول

Q1: آیا این تستر TTR برای کنترل کیفیت خط تولید ترانسفورماتور مناسب است؟

بله، XHBB128B به طور خاص برای محیط‌های کنترل کیفیت تولید ساخته شده است. اندازه‌گیری همزمان سه فاز آن سرعت تست را در مقایسه با پل‌های نسبت فاز به فاز سنتی به طور چشمگیری افزایش می‌دهد و امکان تست 100% در خطوط تولید را بدون ایجاد گلوگاه فراهم می‌کند. کلاس دقت ±0.1% (محدوده 0.9 تا 500) استانداردهای تست پذیرش کارخانه را برآورده می‌کند، در حالی که شناسایی خودکار موقعیت تعویض‌کننده تپ (تا 99 نقطه) مونتاژ صحیح تعویض‌کننده تپ را بدون محاسبه دستی تأیید می‌کند. رابط فلش دیسک USB امکان صادرات سریع داده را برای ادغام با سیستم‌های اجرای تولید (MES) و پایگاه‌های داده QC فراهم می‌کند.

Q2: آیا مهندسان راه‌اندازی میدانی می‌توانند از این برای تأیید نصب ترانسفورماتور جدید استفاده کنند؟

قطعاً. قبل از برق‌دار شدن ترانسفورماتور جدید، مهندسان راه‌اندازی باید تأیید کنند که نسبت دور در تمام موقعیت‌های تپ با پلاک نامی مطابقت دارد و گروه اتصال صحیح است. XHBB128B کل این گردش کار را خودکار می‌کند: به طور همزمان هر سه فاز را اندازه‌گیری می‌کند، گروه اتصال (0 تا 11) را به طور خودکار شناسایی می‌کند، مقادیر خطا را در هر موقعیت تپ محاسبه می‌کند و یک گزارش راه‌اندازی کامل را چاپ می‌کند. حفاظت اتصال معکوس و حفاظت اتصال کوتاه خروجی یک لایه ایمنی ضروری را در طول راه‌اندازی که خطاهای سیم‌کشی بیشتر محتمل است، فراهم می‌کنند. محفظه مقاوم ضد آب و وزن 5.9 کیلوگرمی واحد اصلی آن را برای برنامه‌های راه‌اندازی چند سایتی عملی می‌سازد.

Q3: چگونه به پیمانکاران خدمات نگهداری پیشگیرانه برق خدمت می‌کند؟

پیمانکاران نگهداری پیشگیرانه که به مشتریان صنعتی، تجاری و خدماتی متعدد خدمات ارائه می‌دهند، به ابزارهایی نیاز دارند که سریع، قابل اعتماد باشند و مستندات قابل حسابرسی تولید کنند. اندازه‌گیری همزمان سه فاز XHBB128B زمان تست را در هر سایت مشتری به حداقل می‌رساند، در حالی که پرینتر داخلی گزارش‌های چاپی فوری را برای امضای مشتری تولید می‌کند. توانایی آن در تست طیف کاملی از انواع ترانسفورماتورها — از جمله ترانسفورماتورهای نوع Z، رکتیفایر و شیفت فاز — به این معنی است که یک ابزار واحد به همه مشتریان صرف نظر از ترکیب ناوگان ترانسفورماتور آنها خدمات می‌دهد. منبع تغذیه اینورتر سه فاز یکپارچگی اندازه‌گیری را حتی در هنگام کار با ژنراتورهای قابل حمل در سایت‌های دورافتاده تضمین می‌کند.

Q4: آیا برای متخصصان نگهداری تعویض‌کننده تپ ترانسفورماتور مناسب است؟

نگهداری تعویض‌کننده تپ نیاز به تأیید دقیق دارد که هر موقعیت تپ نسبت ولتاژ صحیح را ارائه می‌دهد. XHBB128B با قابلیت تحلیل خودکار تعویض‌کننده تپ در این زمینه برتری دارد: کافی است پارامترهای نامی را یک بار وارد کنید و ابزار به طور خودکار نسبت و مقادیر خطا را در هر یک از حداکثر 99 موقعیت تپ اندازه‌گیری می‌کند و موقعیت تپ واقعی را حتی برای پیکربندی‌های تپ نامتقارن به دقت شناسایی می‌کند. این امر در تشخیص نقص‌های تعویض‌کننده تپ — مانند موقعیت‌های از دست رفته، خرابی‌های پل زدن، یا عدم هم‌ترازی مکانیکی — که ممکن است از طریق تست الکتریکی به تنهایی قابل تشخیص نباشند، ارزشمند است.

Q5: آیا حسابرسان کیفیت برق و انطباق شبکه می‌توانند از این برای تأیید مقررات استفاده کنند؟

حسابرسان انطباق شبکه که تأیید می‌کنند ترانسفورماتورهای توزیع استانداردهای تنظیم ولتاژ را رعایت می‌کنند، به اندازه‌گیری‌های دقیق نسبت نیاز دارند که بتوانند در برابر بررسی مقاومت کنند. منبع تغذیه اینورتر سه فاز XHBB128B تداخل هارمونیک شبکه را که می‌تواند دقت اندازه‌گیری را در تستر‌های تک فاز سنتی به خطر بیندازد، حذف می‌کند و دقت ±0.1% را ارائه می‌دهد که الزامات تست نظارتی را برآورده یا فراتر می‌رود. صادرات داده USB امکان ادغام بی‌درنگ با پایگاه‌های داده انطباق و تولید گزارش خودکار را فراهم می‌کند، در حالی که رویه تأیید خودآزمایی ابزار، اطمینان اندازه‌گیری مستند شده‌ای را فراهم می‌کند که حسابرسان می‌توانند در گزارش‌های خود به آن ارجاع دهند.
