تست کننده انحراف پیچ و تاب ترانسفورماتور با FRA و DDS

Name: تست کننده انحراف پیچ و تاب ترانسفورماتور با FRA و DDS
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	شیان شانشی چین
نام تجاری:	XZH TEST
گواهی:	ISO CE
شماره مدل:	XHBX1501

اطلاعات دقیق

محل منبع:

شیان شانشی چین

نام تجاری:

XZH TEST

گواهی:

ISO CE

شماره مدل:

XHBX1501

برجسته کردن:

High Light

برجسته کردن:

تستر تغییر شکل سیم‌پیچ ترانسفورماتور با جاروب فرکانسی پرسرعت دیجیتال مبتنی بر DDS,تستر تغییر شکل سیم‌پیچ ترانسفورماتور با تحلیل پاسخ فرکانسی,تست کننده تجزیه و تحلیل واکنش فرکانس تشخیص انحراف پیچ

Frequency Response Analysis Transformer Winding Deformation Tester

Winding Deformation Detection Frequency Response Analysis Tester

Trading Information

مقدار حداقل تعداد سفارش:

1 مجموعه

جزئیات بسته بندی:

بسته بندی چوبی

زمان تحویل:

5-8 روز کاری

شرایط پرداخت:

T/T

قابلیت ارائه:

3000 واحد در سال

توضیحات محصول

XHBX1501

بررسی اجمالی محصول

هنگامی که طراحی و ساخت ترانسفورماتور نهایی شد، سیم پیچ ها و ساختار داخلی آن ثابت می شوند. برای یک ترانسفورماتور چند سیم پیچی، سیم پیچ هایی با کلاس ولتاژ و روش سیم پیچی یکسان، پارامترهای قطعی (Ci, Li) خواهند داشت که منجر به پاسخ های مشخصه دامنه فرکانس ثابت می شود. این بدان معناست که طیف فرکانس سیم پیچ های سه فاز قابل مقایسه است.

اتصال کوتاه بین دور یا فاز به فاز در حین آزمایش، ضربه در حین حمل و نقل (که باعث جابجایی سیم پیچ می شود)، یا تغییر شکل سیم پیچ ناشی از نیروهای الکترومغناطیسی در حین عملکرد اتصال کوتاه/خطا، پارامترهای توزیع شده سیم پیچ های ترانسفورماتور را تغییر می دهد. این امر بیشتر مشخصات اصلی دامنه فرکانس، مانند تغییرات دامنه در پاسخ های فرکانسی و تغییرات فرکانس رزونانس را اصلاح می کند. تستر سیم پیچ ترانسفورماتور که بر اساس روش های تجزیه و تحلیل پاسخ توسعه یافته است، یک دستگاه تست غیر مخرب نوآورانه برای عیوب داخلی ترانسفورماتور است. برای تشخیص عیوب ساختاری داخلی در ترانسفورماتورهای قدرت با رتبه 63 کیلو ولت تا 500 کیلو ولت مناسب است.

این تستر تغییرات پاسخ پارامترهای سیم پیچ ترانسفورماتور را در دامنه های فرکانسی مختلف اندازه گیری می کند. این دستگاه با تجزیه و تحلیل بزرگی تغییرات پارامتر، دامنه/منطقه تغییرات پاسخ فرکانسی و روند این تغییرات، میزان تغییر شکل داخلی سیم پیچ را تعیین می کند. این به کاربران اجازه می دهد تا بر اساس نتایج اندازه گیری، قضاوت کنند که آیا ترانسفورماتور آسیب جدی دیده است و نیاز به تعمیر اساسی دارد یا خیر.

برای ترانسفورماتورهای عملیاتی، شدت خطا را می توان با مقایسه طیف های مشخصه سیم پیچ های معیوب ارزیابی کرد - حتی بدون داشتن داده های مشخصه دامنه فرکانس تاریخی. طبیعتاً، داشتن داده های مشخصه سیم پیچ اصلی، پشتیبانی دقیق تر و قابل اطمینان تری را برای ارزیابی عملکرد ترانسفورماتور، تجزیه و تحلیل پس از خطا و نگهداری ارائه می دهد.

تستر سیم پیچ ترانسفورماتور دارای یک سیستم اندازه گیری با دقت بالا است که از یک لپ تاپ و یک ریز رایانه تک تراشه تشکیل شده است. این دستگاه دارای ساختار فشرده، عملکرد ساده و عملکردهای تست/تجزیه و تحلیل جامع است. کاربران می توانند پس از مراجعه به دفترچه راهنما یا تکمیل آموزش کوتاه مدت، آن را به طور مستقل کار کنند.

پارامترهای فنی

روش اسکن	توزیع اسکن خطی
محدوده اندازه گیری فرکانس جاروب	(0.5 کیلوهرتز) - (1 مگاهرتز)، 2000 نقطه جاروب
محدوده اندازه گیری دامنه	(-120dB) تا (+20dB)
دقت اندازه گیری دامنه	0.1dB
دقت فرکانس اسکن	0.005%
امپدانس ورودی سیگنال	1MΩ

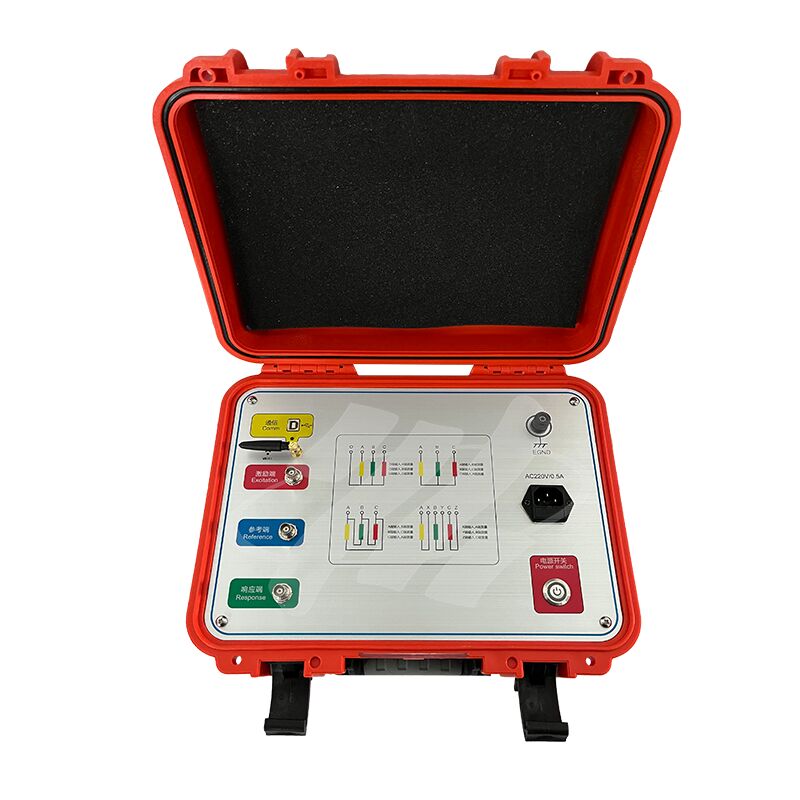

تست کننده انحراف پیچ و تاب ترانسفورماتور با FRA و DDS 0

مناطق کاربردی:
* سیستم های قدرت: تولید، انتقال، تبدیل و توزیع;
* کارخانه ها و معادن: کارخانه های تولیدی بزرگ و شرکت های معدنی مختلف;
* متالورژی و پتروشیمی: ذوب، صنایع شیمیایی، تصفیه آب و غیره؛
* حمل و نقل: بنادر/راه آهن/بزرگراه ها/فرودگاه ها و روشنایی خیابان های شهری و غیره؛
* شرکت ها و موسسات: بخش های لجستیک شرکت ها و موسسات بزرگ;
* صنعت ساخت و ساز: شرکت های ساختمانی بزرگ و مدیریت املاک;
* نصب و آزمایش تجهیزات برق: شرکت های نصب و راه اندازی برق در سطوح مختلف;
