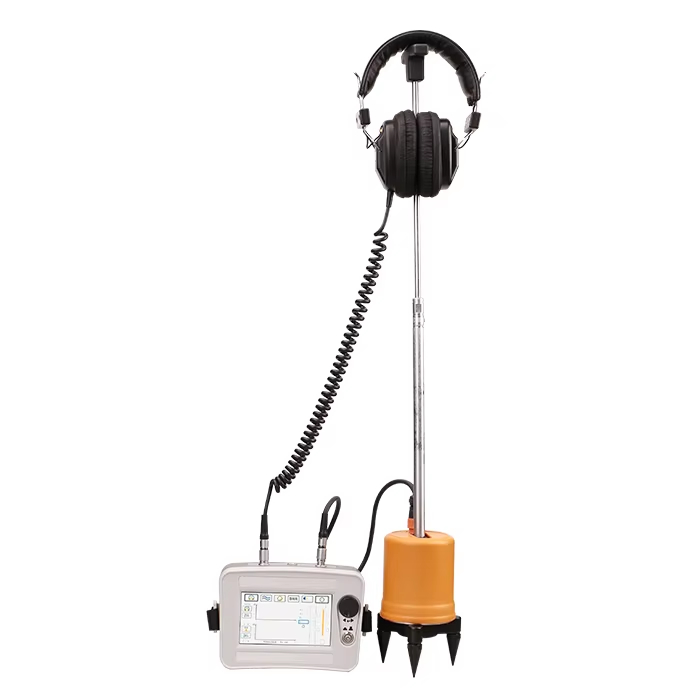

XHDD503E نشانگر خطای کابل با همگام سازی صوتی مغناطیسی برای کابل های زیرزمینی

مکان‌یابی سریع و دقیق نقطه خطا برای انواع کابل‌ها با فناوری‌های تشخیص پیشرفته.

ردیاب خطای کابل از اصول برداشت ارتعاش و القای الکترومغناطیسی برای مکان‌یابی دقیق خطاهای کابل استفاده می‌کند. یک ژنراتور پالس ولتاژ بالا، تخلیه جرقه را در نقطه خطا ایجاد می‌کند و امواج ارتعاشی، امواج صوتی و امواج الکترومغناطیسی حاصل از آن توسط پروب ویژه دستگاه تشخیص داده می‌شوند.

این دستگاه برای مکان‌یابی خطاهای مختلف در کابل‌های برق، کابل‌های کواکسیال با فرکانس بالا، کابل‌های چراغ خیابان و سیم‌های مدفون، از جمله مقاومت کم، اتصال کوتاه، مدار باز، نشتی با مقاومت بالا و خطاهای جرقه با مقاومت بالا مناسب است.

• صفحه نمایش LCD 5 اینچی با روشنایی بالا برای دید در نور خورشید
• 4 حالت تست: استاندارد، پیشرفته، کاهش نویز و سفارشی
• 4 عملکرد موقعیت‌یابی: همگام‌سازی صوتی-مغناطیسی، صوتی خالص، مغناطیسی خالص و ولتاژ پله‌ای
• فناوری کاهش نویز پس‌زمینه با گزینه‌های فیلترینگ متعدد
• عملکردهای BNR و بی‌صدا برای بهبود وضوح سیگنال
• نشانگر انحراف مسیر برای ردیابی دقیق
• سنسورهای سیگنال ایزوله فیزیکی چند لایه با درجه ضدآب IP65
• باتری لیتیومی با ظرفیت بالا و شارژر سریع داخلی
• طراحی جمع و جور و سبک وزن با رابط کاربری ساده

1. روش همگام‌سازی صوتی-مغناطیسی: اندازه‌گیری تفاوت‌های زمانی بین سیگنال‌ها، اندازه‌گیری صوتی سنتی را با تشخیص سیگنال الکترومغناطیسی برای مکان‌یابی دقیق خطا ترکیب می‌کند.

2. روش صدای خالص: از سنسورهای ارتعاش صوتی برای تبدیل سیگنال‌های صوتی به سیگنال‌های الکتریکی برای شناسایی نقطه خطا از طریق هدفون یا نمایشگر استفاده می‌کند.

3. روش مغناطیسی خالص: مسیر کابل و محل خطا را از طریق ویژگی‌های سیگنال پالس تشخیص داده شده توسط سیم‌پیچ‌های القایی تعیین می‌کند.

4. روش A-frame: از اندازه‌گیری‌های اختلاف پتانسیل برای تعیین محل خطاهای زمین در کابل‌های مدفون از طریق تجزیه و تحلیل میدان الکتریکی استفاده می‌کند.

• واحد اصلی ردیاب خطای کابل
• پروب با سه چنگال و میله اتصال
• هدفون برای بازخورد سیگنال
• خط سیگنال 7 هسته‌ای برای اتصال پروب دستگاه
• شارژر برای شارژ مجدد باتری
• A-frame برای تست ولتاژ پله‌ای
• کابل اتصال A-frame
• لوازم جانبی پین زمین
