XHDD503E
The دستگاه مکانیاب دقیق عیب کابل XHDD503Eاز اصول برداشت ارتعاش و القای الکترومغناطیسی برای تعیین موقعیت دقیق نقطه عیب کابل استفاده میکند. یک ژنراتور پالس ولتاژ بالا برای ایجاد تخلیه جرقه در نقطه عیب استفاده میشود. پدیدههای فیزیکی مانند امواج ارتعاشی، امواج صوتی و امواج الکترومغناطیسی تولید شده توسط تخلیه جرقه در نقطه عیب توسط یک پروب ویژه از دستگاه نشانهگذاری، جمعآوری، تقویت، پردازش، نمایش و خروجی توسط دستگاه نشانهگذاری عیب کابل جمعآوری میشوند. موقعیت دقیق نقطه عیب توسط شنوایی و بینایی آزمایشکننده تعیین میشود. به این معنی که وظیفه مکانیابی دقیق نقطه عیب کابل "مستقیماً بالای کابل و در محدوده اندازهگیری تقریبی" تکمیل میشود.
این نشانگر عیب کابل برای عیوب مقاومت کم، اتصال کوتاه، مدار باز و قطع کابلهای برق، کابلهای کواکسیال با فرکانس بالا، کابلهای چراغ خیابان و سیمهای مدفون ساخته شده از مواد مختلف با مقاطع و رسانههای مختلف و همچنین نشتی با مقاومت بالا و عیب جرقه زنی با مقاومت بالا مناسب است.
ویژگی های محصول
1. صفحه نمایش LCD 5 اینچی با روشنایی بالا، دید را در زیر نور خورشید تضمین می کند.
2. دارای 4 حالت تست: استاندارد، پیشرفته، کاهش نویز و سفارشی.
3. دارای 4 عملکرد موقعیتیابی: همگامسازی صوتی-مغناطیسی، صوتی خالص، مغناطیسی خالص و ولتاژ پلهای.
4. دارای فناوری کاهش نویز پسزمینه و میتواند از میان انواع روشهای فیلتر انتخاب کند.
5. مجهز به عملکردهای BNR و بیصدا.
4. دارای نشانگر انحراف مسیر.
5. مجهز به سنسورهای سیگنال ایزولاسیون فیزیکی چند لایه، درجه ضد آب IP65.
6. باتری لیتیومی با ظرفیت بالا، زمان آماده به کار طولانی، مجهز به شارژر سریع.
7. کوچک و سبک وزن، آسان برای کار و رابط کاربری ساده.
مشخصات فنی
پارامترهای فیلتر | lAll-pass: 100Hz~1600Hz. |
lLow pass: 100Hz~300Hz. | |
lQualcomm: 160Hz~1600Hz. | |
lBandpass: 200Hz~600Hz. | |
بهره کانال: | 8 سطح قابل تنظیم. |
بهره کانال مغناطیسی: | 8 سطح قابل تنظیم. |
بهره ولتاژ پلهای: | 8 سطح قابل تنظیم. |
بهره خروجی: | 16 سطح (0~112db) |
امپدانس خروجی: | 350Ω |
دقت موقعیتیابی صوتی-مغناطیسی: | ≤0.1m. |
دقت موقعیتیابی ولتاژ پلهای: | ≤ 0.5m. |
دقت شناسایی مسیر: | ≤ 0.5m. |
دارای عملکردهای کاهش نویز پسزمینه BNR و کاهش نویز بیصدا. | |
روش کنترل نمایشگر: | کنترل صفحه نمایش لمسی 5 اینچی با روشنایی بالا. |
منبع تغذیه: | 4*18650 باتری لیتیومی استاندارد. |
زمان آماده به کار: | بیش از 8 ساعت. |
حجم: | 428L×350W×230H |
وزن کلی: | 7kg. |
دمای محیط: | -25~65℃; رطوبت نسبی: ≤90%. |
Wاصل کار
1. روش همگامسازی صوتی-مغناطیسی:
روش همگامسازی صوتی-مغناطیسی یک روش بسیار دقیق و منحصر به فرد برای مکانیابی دقیق عیب است. اصل آن بر اساس روش تعیین نقطه صوتی سنتی است و تشخیص و کاربرد سیگنالهای الکترومغناطیسی را اضافه میکند.
هنگامی که ژنراتور ولتاژ بالا تخلیه ضربهای را روی کابل معیوب انجام میدهد، صدای تولید شده توسط تخلیه در نقطه عیب به زمین منتقل میشود. سیگنال صوتی توسط یک پروب بسیار حساس جمعآوری میشود. پس از تقویت، صدای "پاپ" را میتوان با گوش دادن با هدفون شنید.
پروب داخلی پروب سیگنال میدان مغناطیسی را در زمان واقعی دریافت میکند و از این اصل استفاده میکند که سرعت انتشار میدان مغناطیسی بسیار بیشتر از سرعت انتشار صدا است تا فاصله نقطه عیب را با تشخیص اختلاف زمان بین سیگنال الکترومغناطیسی و سیگنال صوتی تعیین کند. موقعیت سنسور را به حرکت درآورید تا نقطهای با کمترین اختلاف زمان صوتی-مغناطیسی را پیدا کنید، سپس مکان دقیق نقطه عیب در زیر آن خواهد بود.
دستگاههای قانونی اندازهگیری صوتی سنتی عموماً فقط از هدفون برای نظارت استفاده میکنند، یا با نوسان نشانگر متر برای شناسایی صدای تخلیه در نقطه عیب تکمیل میشوند. از آنجایی که صدای تخلیه در یک چشم به هم زدن ناپدید میشود و تفاوت چندانی با نویز محیط ندارد، اغلب مشکلات زیادی را برای اپراتورهایی که تجربه زیادی ندارند به همراه دارد. روش همگامسازی صوتی-مغناطیسی به طور موثر از مشکلات فوق روش اندازهگیری صوتی سنتی جلوگیری میکند.
2. روش صدای خالص:
روش صدای خالص از یک سنسور ارتعاش صوتی، یک تقویتکننده سیگنال، یک مدار فیلتر، یک واحد نمونهبرداری، یک پردازنده، یک واحد نمایشگر، یک واحد تقویتکننده قدرت، هدفون و غیره تشکیل شده است.
روش صدای خالص عمدتاً برای اندازهگیری مقاومت بالا و عیوب جرقه زنی استفاده میشود. اصل اصلی آن استفاده از یک منبع ولتاژ بالا برای اعمال ولتاژ ضربهای به کابل معیوب برای ایجاد شکست تخلیه در نقطه عیب و سپس استفاده از صدای تولید شده در طول تخلیه برای مکانیابی دقیق عیب است. سنسور ارتعاش صوتی سیگنال صوتی را به یک سیگنال الکتریکی تبدیل میکند که توسط یک تقویتکننده سیگنال و مدار فیلتر تقویت و فیلتر میشود. در نهایت، از طریق هدفون به صدا بازگردانده میشود، یا شدت صدا نمایش داده میشود. مکانی با بیشترین شدت صدا، نقطه عیب است.
3. روش مغناطیسی خالص:
روش مغناطیسی خالص میتواند مسیر کابل و موقعیت دقیق نقطه عیب کابل را تعیین کند. اصل اصلی آن استفاده از یک منبع ولتاژ بالا برای اعمال ولتاژ ضربهای به کابل معیوب، استفاده از یک سیمپیچ القایی برای جمعآوری سیگنال پالس و قضاوت در مورد انحراف آن از کابل از طریق ویژگیهای سیگنال پالس است. هنگامی که ویژگیهای سیگنالهای پالس جمعآوری شده منحرف میشوند، به عنوان یک نقطه عیب تعیین میشود.
4. روش A-frame:
اگر یک خطای زمین در یک کابل مدفون رخ دهد، میتوانیم از روش اختلاف پتانسیل برای یافتن نقطه عیب استفاده کنیم. این روش افزودن یک ولتاژ آزمایشی بین نقطه آزمایش کابل معیوب و زمین است، سپس یک میدان الکتریکی توزیع شده هممرکز با نقطه ورود در اطراف نقطه ورود کابل تشکیل میشود. هیچ اختلاف پتانسیلی بین هر نقطه با شعاع یکسان در این میدان الکتریکی وجود ندارد، اما بین هر دو نقطه با شعاعهای مختلف (نقاط A و B در شکل) اختلاف پتانسیل وجود دارد و هنگامی که فاصله بین دو نقطه ثابت است، فاصله بین دو نقطه هر چه شیء نزدیکتر باشد، اختلاف پتانسیل قویتر است.
با استفاده از این ویژگی، میتوانیم نقاط A و B را به تدریج به نقطه مرکزی نزدیکتر کنیم. هنگامی که نقطه عیب دقیقاً بین نقاط A و B قرار دارد، اختلاف پتانسیل به صفر میرسد. اگر به حرکت خود فراتر از نقطه عیب ادامه دهد، قطبیت اختلاف پتانسیل معکوس میشود، به طوری که نقطه اتصال زمین را میتوان با حرکت به جلو و عقب به طور دقیق تعیین کرد.
چیدمان و دستورالعملهای ابزار

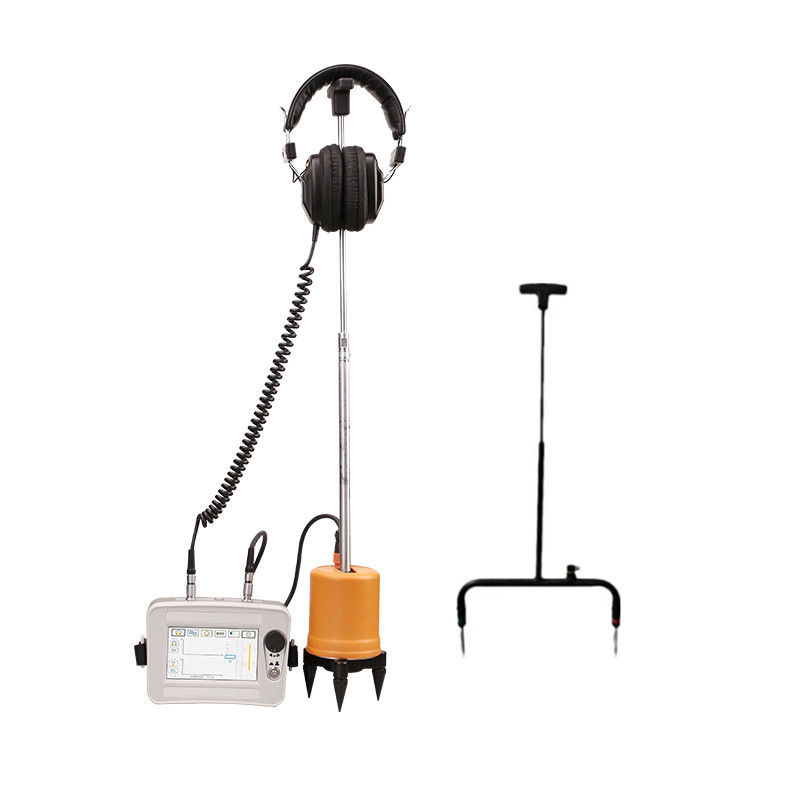

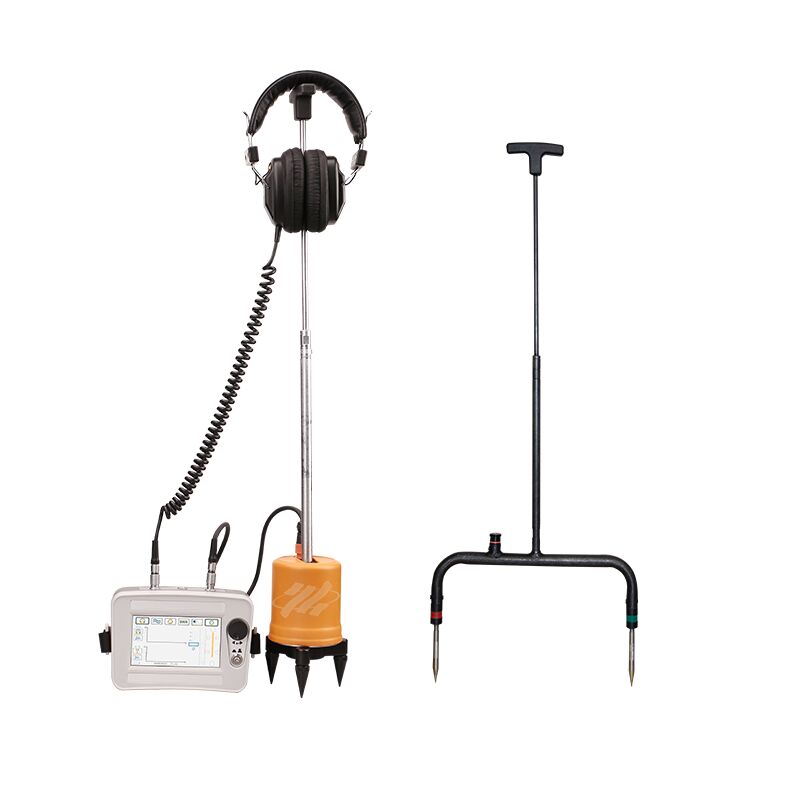

ترکیب ابزار
1. مکانیاب عیب کابل: مکانیابی دقیق نقاط عیب کابل در محدوده اندازهگیری تقریبی.
2. پروب: شامل پروب، پروب، سه چنگال و میله اتصال، متصل به کانال ورودی برای دریافت سیگنالها.
3. هدفون بپوشید؛ کانال ورودی دستگاه نشانهگذاری را وصل کنید (بازخورد سیگنال خروجی).
4. کابل سیگنال 7 هستهای: اتصال کابل بین دستگاه نشانهگذاری و پروب (اتصال دستگاه نشانهگذاری و پروب).
5. شارژر: برای شارژ به سوکت شارژ دستگاه وصل شوید.
6. A-frame: هنگام آزمایش با استفاده از روش ولتاژ پلهای استفاده میشود.
7. کابل اتصال A-frame: مکانیاب عیب کابل و کابل اتصال A-frame.
8. پین زمین: یک لوازم جانبی منطبق برای A-frame.
دستورالعمل خاص برای روش تست A-frame:
A-frame را به آرامی در امتداد مسیر دفن کابل به سمت انتهای کابل حرکت دهید و تغییرات نمودارهای میلهای قرمز و سبز را روی صفحه آزمایش مشاهده کنید. این نشاندهنده تغییری در جهت جریان است.
در فاصله زیادی از نقطه آسیب، میلههای قرمز و سبز روی صفحه کمی نامنظم و کوچک ظاهر میشوند.
هنگامی که به نقطه عیب نزدیک میشوید، به عنوان مثال حدود 5 متر از نقطه عیب، متوجه خواهید شد که نمودار میلهای قرمز بسیار بزرگ میشود، همانطور که در تصویر زیر نشان داده شده است.
هنگامی که مستقیماً بالای نقطه عیب یا تقریباً 1-2 متر جلو و پشت نقطه عیب هستید، متوجه خواهید شد که نمودارهای میلهای قرمز و سبز بسیار کوچک میشوند و روی صفحه ظاهر میشوند.
هنگامی که از نقطه عیب عبور کردید، به عنوان مثال حدود 5 متر از نقطه عیب، متوجه خواهید شد که نمودار میلهای سبز بسیار بزرگ میشود.
به این ترتیب، با جستجوی صبورانه، میتوانید مکان عیب را پیدا کنید.
