نشانگر خطای کابل های زیرزمینی با تشخیص شنیدی مغناطیسی، 500000x بزرگ کردن فوق العاده، 20 ساعت کار مداوم

Name: نشانگر خطای کابل های زیرزمینی با تشخیص شنیدی مغناطیسی، 500000x بزرگ کردن فوق العاده، 20 ساعت کار مداوم
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503
Price: 4,175.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	XIAN
نام تجاری:	XZH TEST
گواهی:	CE, ISO
شماره مدل:	XHDD503

اطلاعات دقیق

محل منبع:

XIAN

نام تجاری:

XZH TEST

گواهی:

CE, ISO

شماره مدل:

XHDD503

مدل شماره:

XHDD503

قدرت:

برق

سفارشی:

سفارشی

رنگ:

در حالی که + نقره ای

شمال غربی:

6.5 کیلوگرم

بسته حمل و نقل:

جعبه چوبی صادراتی با فوم داخل

علامت تجاری:

تست XZH

مبدا:

چین

کد HS:

9031809090

قابلیت ارائه:

2000 عدد / سال

سفارشی سازی:

موجود است

خدمات پس از فروش:

گواهینامه ضمانت نامه

گارانتی:

1 سال

بزرگنمایی:

500000 برابر

دقت موقعیت یابی:

<0.1 متر

عمق تشخیص:

> 10 متر

جریان ساکن:

<10 میلی آمپر

عملیات مستمر:

> 20 ساعت

امپدانس خروجی:

350Ω

نمایش:

میکرو آمپرمتر آنالوگ

حفاظت از سنسور:

ضد آب IP65

وزن واحد اصلی:

0.81 کیلوگرم

وزن پروب:

1.4 کیلوگرم

وزن کلی:

7 کیلوگرم

ابعاد کلی:

428x350x230mm

انطباق:

DL/T 849.2-2019

برجسته کردن:

High Light

برجسته کردن:

500000x کشف بزرگنمایی فوق العاده

عملیات 20 ساعته مستمر در میدان

سیستم جداگانه کانال های شنیدی مغناطیسی

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

قیمت:

قابل مذاکره

جزئیات بسته بندی:

جعبه چوبی

زمان تحویل:

5 تا 8 روز

شرایط پرداخت:

T/T

قابلیت ارائه:

2000 واحد در سال

توضیحات محصول

نشانگر خطای کابل زیرزمینی XHDD503

XHDD503 Cable Fault Pinpointer از اصول جمع آوری ارتعاش و محرک الکترومغناطیسی برای تعیین دقیق مکان های خطای کابل زیرزمینی استفاده می کند.با کمک یک ژنراتور پالس ولتاژ بالا، تخلیه فلش اوور در نقطه خطا باعث ایجاد امواج ارتعاش، امواج صوتی و امواج الکترومغناطیسی می شود.تقویت شده و پردازش شده توسط ابزار، و برای قضاوت شنوایی و بصری اپراتور برای تکمیل مکان دقیق خطا به طور مستقیم بالای کابل نمایش داده می شود.

مناسب برای مقاومت کم، مدار کوتاه، مدار باز و قطع خط خط کابل های برق، کابل های تک محوری فرکانس بالا، کابل های چراغ خیابانی،و سیم های دفن شده ساخته شده از مواد مختلف با بخش های متقابل و رسانه های مختلفمطابق با استانداردهای DL / T 849.2-2019 برای آشکارسازان خطای کابل.

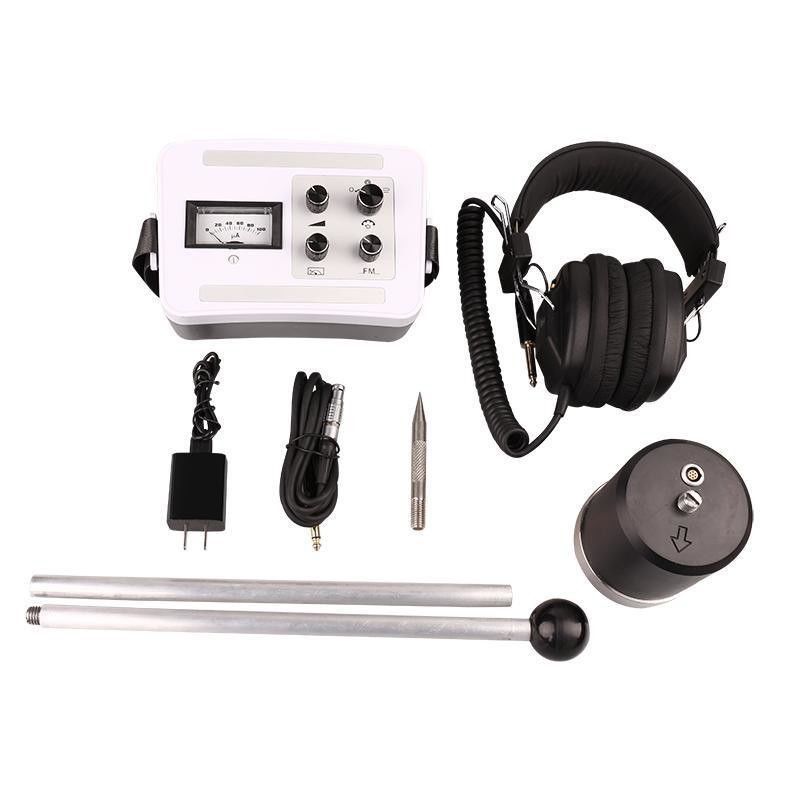

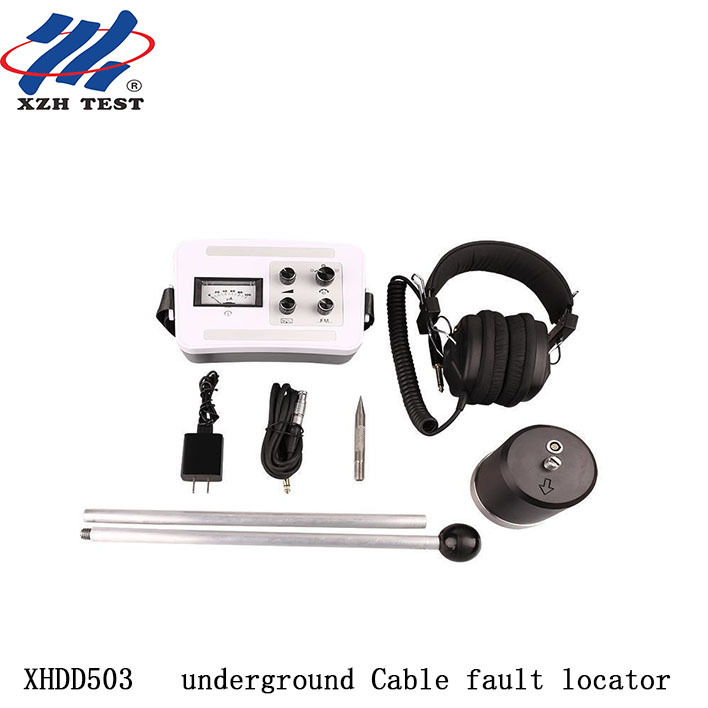

XHDD503 Detail Photos

مزیت های کلیدی عملکرد

بزرگ کردن:500،000xعمق تشخیص:>10 مترزمان مصرف باتری:20 ساعت بیشتر∙ ∙ جریان آرام:<10mA

ویژگی های محصول

1.به طور همزمان امواج ارتعاش، امواج صوتی و امواج الکترومغناطیسی تولید شده در طول تخلیه نقطه خطا را دریافت می کند.

2.کانال های صوتی و مغناطیسی که به طور جداگانه طراحی شده اند و به طور مستقل تغذیه می شوند برای قابلیت ضد تداخل برتر.

3.500،000x بزرگ شدن فوق العاده با عمق تشخیص >10m برای نقص های کابلی که عمیق دفن شده اند.

4.طراحی آنالوگ میکرو آمتر قدرت سیگنال و روند را در یک نگاه فراهم می کند.

5.سطح صفر قابل تنظیم با محیط های مختلف میدان سیگنال قوی و ضعیف سازگار است.

6.طراحی انرژی بسیار کم با <10mA جریان بی حرکت تضمین 20+ ساعت عملیات مستمر در زمینه.

7.سنسور جداسازی فیزیکی چند لایه ای با حفاظت ضد آب IP65

پارامترهای فنی

پارامتر	مشخصات
بزرگنمایی	500هزار بار
دقت موقعیت	<0.1m (آکوستیک مغناطیسی)
مقاومت خروجی	۳۵۰Ω
عمق تشخیص	>10 متر
جريان آرام	<10mA
کار مداوم	>20 ساعت
منبع برق کار	باتری های لیتیوم 4 × 3.7V 3200mAh
دمای محیط	-25 ~ 65°C رطوبت: ≤90%
ابعاد اصلی واحد	190 (L) × 75 (W) × 135 (H) mm
وزن واحد اصلی	0.81 کیلوگرم
ابعاد کاوشگر	85 (D) × 100 (H) mm
وزن سنجه	1.4 کیلوگرم
ابعاد کلی (پاک شده)	428L × 350W × 230H میلی متر
وزن کل	7 کیلوگرم

اصل کار

روش همگام سازی صوتی مغناطیسی یک روش بسیار دقیق و منحصر به فرد برای شناسایی نقص است.با تشخیص و استفاده از سیگنال های الکترومغناطیسی تقویت شده.

هنگامی که یک پالس ولتاژ بالا بر روی کابل معیوب عمل می کند، تخلیه فلش اوور در نقطه خطا رخ می دهد و امواج ارتعاش، امواج صوتی، امواج الکترومغناطیسی و سایر پدیده های فیزیکی را ایجاد می کند.ابزار همزمان این سیگنال ها را از طریق طراحی دو کانال (آکوستیک + مغناطیسی) تشخیص می دهدبا مقایسه تفاوت زمان بین سیگنال الکترومغناطیسی (فاصله نزدیک به فوریه) و سیگنال صوتی، فاصله دقیق به نقطه خطا محاسبه می شود.اپراتور سُند را حرکت می دهد تا نقطه ای را با کمترین تفاوت زمانی پیدا کند.، که محل دقیق نقص را مستقیماً در زیر آن نشان می دهد.

کانال های صوتی و مغناطیسی که به صورت مستقل از هم کار می کنند، قابلیت ضد تداخل را به شدت افزایش می دهند.که این ابزار را حتی در محیط های پر سر و صدای الکتریکی موثر می کند، جایی که آشکارسازان سنتی یک کانال صوتی تلاش می کنند.

لیست بسته بندی

اجزا	مقدار
نشانگر خطای کابل (واحد اصلی)	1
کاوشگر (از جمله میله اتصال و سنسور)	1
کابل سیگنال 7 هسته ای	1
هدفون	1
شارژر	1

خدمات پس از فروش:12 ماه گارانتی رایگان برای مشکلات کیفیت محصول، نگهداری عمر و پشتیبانی فنی.

عکس های محل

XHDD503 on-site photos

پرسش های مکرر

سوال: بزرگنمایی 500،000x در عمل به چه معناست؟

500،000x تقویت سیگنال اجازه می دهد که نشانگر به تشخیص سیگنال های بسیار ضعیف صوتی و مغناطیسی از نقص های عمیق یا مقاومت بالا که باعث ایجاد پالس تخلیه ضعیف می شود.این به ویژه برای کابل های دفن شده در عمق بیش از 5 متر یا در شرایط خاک ضعیف که در آن نشانگرهای استاندارد به دست آوردن قادر به ثبت هر سیگنال در سطح نیست..

س: چگونه کار 20 ساعته مستمر بهره وری را در میدان بهبود می بخشد؟

طول عمر باتری 20 ساعت طولانی مدت، عملیات چند روزه را با یک بار شارژ پوشش می دهد و نیاز به حمل باتری های اضافی یا بازگشت به پایگاه برای شارژ مجدد را از بین می برد. این برای سایت های دور افتاده بسیار مهم است.مزارع بادی دریاییاین واحد می تواند دو شیفت کامل و نظارت شبانه را بدون وقفه اجرا کند.

س: این نشانگر برای چه نوع خطای کابل طراحی شده است؟

طراحی شده برای فلش اوور و نقص های نشت مقاومت بالا در کابل های برق زیرزمینی با ولتاژ 35 کیلو ولت و کمتر.سیستم تشخیص صدا- مغناطیسی با سود بالا با هر ژنراتور موج HV کار می کند که پالس های تخلیه دوره ای تولید می کنداین با XLPE، کاغذ تزریق شده با روغن، و کابل های دی الکتریک لاستیکی / پلاستیکی در هر دو نصب مستقیم دفن شده و لوله ای سازگار است.

س: چطور می توانید تایید کنید که شما مستقیما بالای نقطه خطا هستید؟

نمایشگر همگام سازی صوتی مغناطیسی تفاوت زمان بین پالس الکترومغناطیسی (فوری) و موج صوتی (به دلیل تاخیر زمان سفر خاک) را نشان می دهد.وقتی که درست بالای خط نقص، این تفاوت زمانی به حداقل خود می رسد. حرکت کردن به سمت دور زمان دلتا را افزایش می دهد. در ترکیب با اوج حجم صوتی در مرکز نقص ، شما قبل از حفاری تایید دوگانه را دریافت می کنید.

سوال: آیا این نشانگر با هر ژنراتور موج HV کار می کند؟

بله، نشانگر بدون منبع است و با هر دستگاهی که پالس های تخلیه ولتاژ بالا تولید می کند کار می کند:ترانسفورماتور آزمون سنتی + بانک های خازنبرای بهترین نتایج، از حالت تخلیه دوره ای / چرخه در فواصل 5 تا 10 ثانیه برای تشخیص ریتم صوتی سازگار استفاده کنید.

س: چه گارانتی و پشتیبانی ای دربرگیرنده است؟

گارانتی استاندارد 12 ماهه شامل نقص های سازمانی، با پشتیبانی فنی عمرانه. گواهینامه CE و ISO. بسته شامل واحد نشانگر، هدفون، سنسور زمین، کیف حمل، شارژر،و راهنمای کاربریآموزش در محل و گزینه های ضمانت گسترده در صورت درخواست در دسترس است.
