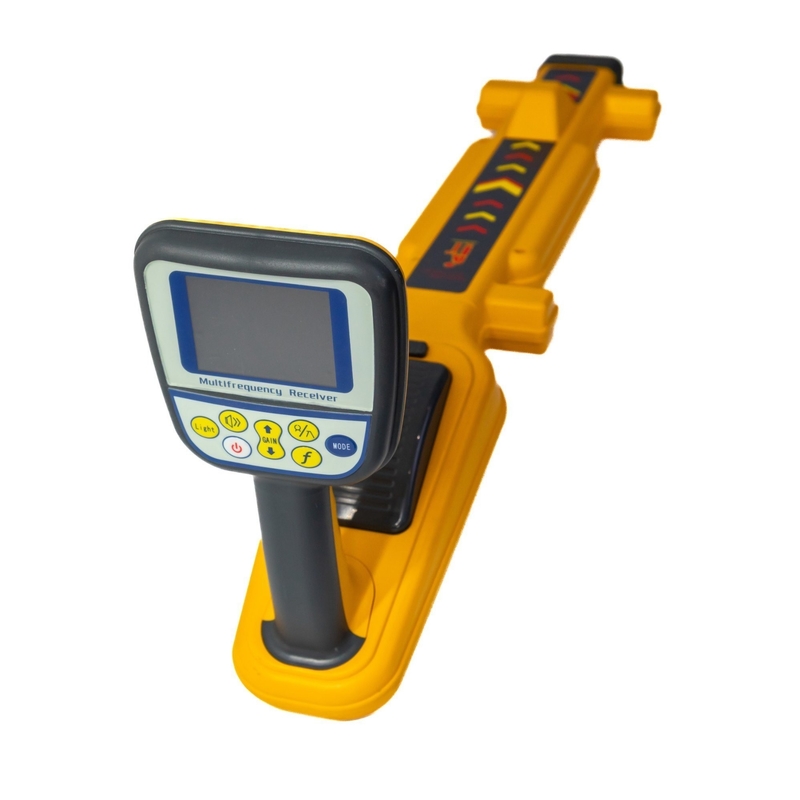

ردیاب مسیر کابل دیجیتال با فرستنده چند فرکانسی برای تشخیص زیرزمینی

مکان شناس لوله کابل XHGX507X از سیگنال های میدان الکترومغناطیسی از کابل های زیرزمینی برای یافتن کابل ها استفاده می کند و عمق و جریان را برای تشخیص دقیق کابل فراهم می کند.این سیستم مطابق با بخش 15مقررات FCC و دستورالعمل اروپا 1999/5/EC.

• قابلیت جستجوی مسیر کابل برای هر دو کابل برق فعال و غیر فعال
• جهت فعلی و نشان دادن فاز برای افزایش دقت مسیر
• قابلیت تشخیص عمق کابل دفن شده
• فرستنده با گزینه های فرکانس متعدد (577Hz تا 133kHz)
• عملکرد اوم متر برای آزمایش مقادیر مقاومت مداوم خارجی
• نمایش دیجیتال قدرت سیگنال با نمایش گرافیکی
• تیرهای چپ/راست برای موقعیت دقیق خط لوله
• قطب نما برای نشان دادن جهت لوله
• نمایش عمق لوله و جریان در زمان واقعی

فرستنده به عنوان منبع سیگنال برای این سیستم عمل می کند، دارای عملکرد کامل، هوش بالا و عملکرد ساده است.

• کلید برق:سوئیچ خود قفل برای کنترل قدرت
• پورت خروجی:سوکت چند هسته ای هواپیمایی برای حالت های خروجی سیگنال های مختلف
• صفحه نمایش LCD:فرکانس، سطح قدرت، حالت، جریان، مقاومت و وضعیت باتری را نشان می دهد
• کلید فرکانس:تغییر فرکانس سیگنال خروجی (ابتدائی 577 هرتز)
• تنظیم قدرت:انتخاب بین خروجی قدرت پایین، متوسط، بالا و کامل
• کلید منو:دسترسی به تنظیمات فرکانس، اندازه گیری مقاومت و حالت چند فرکانس
• پورت شارژ:Φ2.1 پایه شارژ برای شارژ باتری

گیرنده یک مدار سیستم را که قادر به دریافت میدان های مغناطیسی خاص و تبدیل آنها به سیگنال های الکتریکی برای نمایش است، ادغام می کند.این ویژگی های چند حالت کار برای سناریوهای تشخیص مختلف.

• نمایش فرکانس:فرکانس دریافت کنونی (ابتدائی 577 هرتز)
• قدرت سیگنال:از طریق طول شبکه و نمایش سه رقمی نشان داده شده است
• قطب نما رنگ:جهت خط لوله را نشان می دهد
• عمق و جریان:اندازه گیری در زمان واقعی خط لوله زیرزمینی
• کنترل رو بدست بيار:محدوده پویا 000-140db (به طور پیش فرض به صورت خودکار تنظیم می شود)
• حالت کار:قله باریک، قله وسیع، خندق، تیر قله وسیع، قله + خندق
• شاخص باتری:سطح قدرت فعلی را نشان می دهد
• کنترل حجم:صدای زنگ قابل تنظیم

• موقعیت گیری دقیق کابل با استفاده از روش های ارتفاع یا حوضچه
• اندازه گیری دقیق عمق در حالت اتصال مستقیم
• درخواست های صوتی برای کاهش خستگی اپراتور در طول استفاده طولانی مدت
• قدرت سیگنال که با حجم صدا نشان داده می شود (صوتی بلند / سریع = سیگنال قوی)
• جهت و فاز فعلی هنگام استفاده از فرکانس SS
