XHLJ504ردیاب مسیر کابل (مواقع لوله کابل)از یک ژنراتور سیگنال مسیر قدرت بالا ((پیمان دهنده) و گیرنده مورد نیاز برای تشخیص مسیرهای کابل دفن شده تشکیل شده است.
اصل اساسی قطب سنج کابل این است که از یک ژنراتور سیگنال مسیر (یعنی میزبان فرستنده سیگنال قطب سنج مسیر) برای ورودی یک سیگنال پالس مسیر به کابل مورد آزمایش استفاده شود.در نتیجه تولید امواج الکترومغناطیسیپس از پردازش، خروجی به گوشواره و شاخص متر ارسال می شود.
این ردیاب مسیر کابل مسیر دفن شده و عمق کابل را بر اساس قله های صوتی، دره های صوتی و درجه انحراف شاخص در هدفون قضاوت می کند.
چند کارکرد
گیرنده مسیر کابل در ارتباط با سونوگ ها و هدفون ها و غیره استفاده می شود و می تواند به عنوان نشانگر خطای کابل استفاده شود.
اجزای اصلی

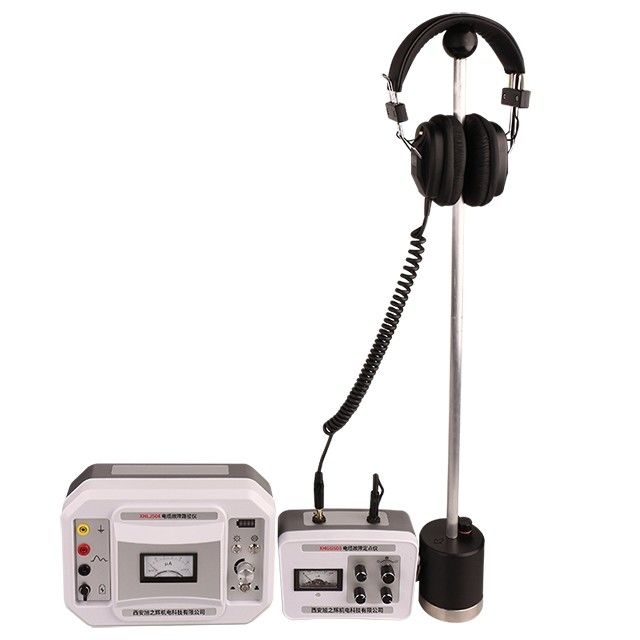

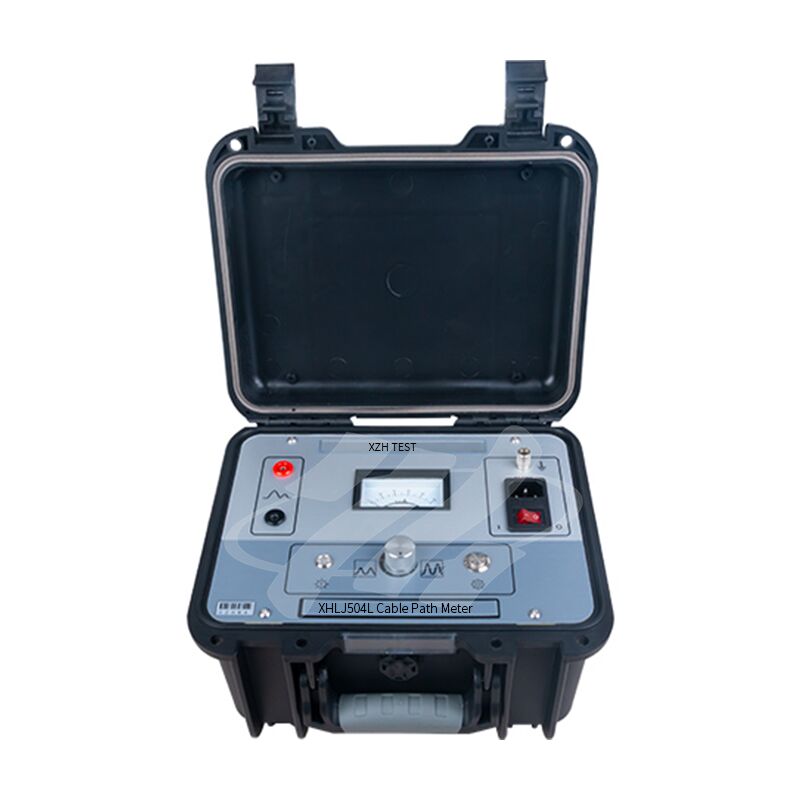

این ردیاب لوله کابل عمدتا از فرستنده و گیرنده تشکیل شده است، دو قسمت آن به صورت زیر نشان داده شده است.
پارامترهای فنی
فرستنده
| سیگنال خروجی |
15kHz متناوب |
| قدرت خروجی |
100 وات |
| جریان خروجی |
02A |
| قدرت کار |
۲۲۰ ولت (۱±۱۰٪) ۵۰ هرتز (۱±۵٪) ؛ |
گیرنده
| بزرگنمایی |
500هزار بار |
| دقت تشخیص |
±0.2m |
| مقاومت خروجی |
۳۵۰Ω |
| منبع برق کار |
دو باتری استاندارد 9 ولت |
| جریان خاموش |
<10mA |
ویژگی های محصول
1با استفاده از اصول سنتی الکترومغناطیسی، توانایی قوی ضد تداخل.
2. با عملکردهای محافظت از جریان بیش از حد و مدار کوتاه، امن و قابل اعتماد است.
3. قدرت خروجی بالا، محدود به طول کابل نیست، مدار باز نیز می تواند یک مسیر پیدا کند.
4خروجی بدون گام تنظیم می شود، مناسب برای سایت های مختلف آزمایش، با سازگاری قوی.
5. بزرگ کردن فوق العاده قوی، عمق تشخیص بیشتر از 10 متر است.
6طراحی مصرف انرژی بسیار کم، جریان بی حرکت کمتر از 10mA است.
7طراحی متر آنالوگ، قدرت سیگنال و روند در یک نگاه روشن است.
8. سطح صفر می تواند به صورت خودسر تنظیم شود، که برای همه انواع صحنه های قوی و ضعیف مناسب است.
در محلآزمون مسیر کابلنمودار نشان دادن
نمودار مسیر کلی تشخیص سیم اتصال
نمودار سیم کشی برای تشخیص مسیر کابل با طول فوق العاده یا شکستن
نمودار سیم کشی شناسایی مسیر ویژه
آزمایش عمق دفن کابل
وقتی که عمق دفن کابل را قضاوت می کنید، می توانید سُند را در زاویه 45 درجه با زمین در موقعیت کابل اندازه گیری شده قرار دهید."به سمت خارج حرکت کنید" عمودي به مسیر. کوچکترین نقطه صدا را در وسط پروب پیدا کنید، سپس فاصله ای که پروب حرکت می کند عمق دفن کابل است.لطفاً به نمودار طرحی قرار دادن سُند در شکل زیر مراجعه کنید..
نمودار طرحی قرار دادن سنجه
لیست بسته بندی
