تست کننده مکان یاب کابل های الکتریکی و لوله های فلزی قابل حمل

Name: تست کننده مکان یاب کابل های الکتریکی و لوله های فلزی قابل حمل
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGX507X
Price: 1,662.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	شیان، شانسی، چین
نام تجاری:	XZH TEST
گواهی:	CE, ISO
شماره مدل:	XHGX507X

اطلاعات دقیق

محل منبع:

شیان، شانسی، چین

نام تجاری:

XZH TEST

گواهی:

CE, ISO

شماره مدل:

XHGX507X

درخواست:

محل کابل و لوله زیرزمینی

سفارشی:

خدمات OEM

بسته حمل و نقل:

جعبه چوبی پر شده با فوم

تضمین:

12 ماه

حالت کار فرستنده:

اتصال مستقیم، جفت، القایی

نمایش دادن:

دیجیتال

فرکانس خروجی فرستنده:

577 هرتز، 815 هرتز، 8 کیلوهرتز، 33 کیلوهرتز، 65 کیلوهرتز، 82 کیلوهرتز، 133 کیلوهرتز، SS کم، SS بالا،

فرکانس گیرنده:

50 هرتز، 60 هرتز، LF، SSLOW، SSHIGH، 577 هرتز، 8 کیلوهرتز، 33 کیلوهرتز، 82 کیلوهرتز، 133 کیلوهرتز، ا

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

جزئیات بسته بندی:

جعبه چوبی

زمان تحویل:

5 تا 8 روز کاری

شرایط پرداخت:

T/T

توضیحات محصول

این ردیاب لوله کابل XHGX507X از سیگنال میدان الکترومغناطیسی کابل زیرزمینی برای پیدا کردن کابل استفاده می کند و عمق و قراءات جریان را می دهد،به منظور تحقق عملکرد تشخیص کابل.
فرستنده و گیرنده این دستگاه مطابق با بخش 15 قوانین FCC ایالات متحده است، این تجهیزات مطابق با مقررات مربوطه دستورالعمل اروپا 1999/5/EC است.
ویژگی ها:

این دستگاه می تواند برای جستجوی مسیر کابل، قدرت غیر فعال و شناسایی کابل زنده استفاده شود

از عملکردهای جهت و فاز فعلی پشتیبانی می کند و دارای یک فناوری منحصر به فرد است که می تواند جهت و فاز فعلی سیگنال ردیابی را نشان دهد.به طور موثر بهبود دقت مسیر جستجو.

در عین حال، می تواند عمق دفن کابل را نیز تشخیص دهد.

فرستنده با گزینه های فرکانس متعدد، 577HZ، 815HZ، 8KHZ، 33KHZ، 65KHZ، 82KHZ، 133KHZ، SS LOW، SS HIGH، حالت فرکانس چندگانه.

عملکردی با اوم متر برای آزمایش ارزش مقاومت مداوم خارجی فعلی.

نمایش دیجیتال قدرت سیگنال

پیکان چپ و راست نشان دهنده محل خط لوله است

فرکانس کار

نمایش گرافیکی قدرت سیگنال

حالت کار

قدرت باتری

قطب نما جهت خط لوله را نشان می دهد

نمایش عمق لوله و جریان در زمان واقعی

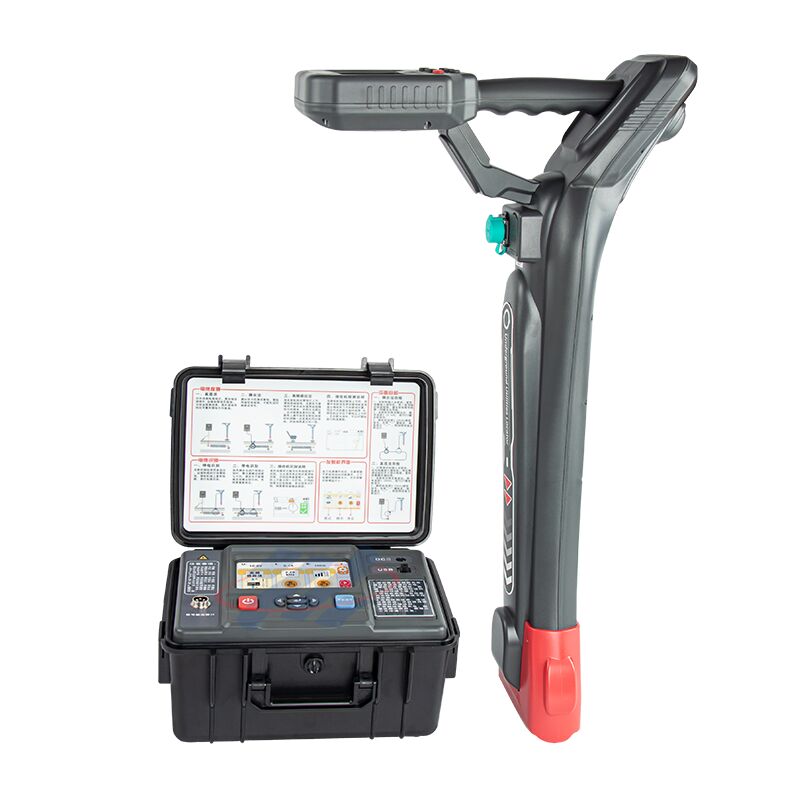

مقدمه کوتاهی برای فرستنده

تست کننده مکان یاب کابل های الکتریکی و لوله های فلزی قابل حمل 3

پانل ابزار فرستنده و معرفی عملکرد
فرستنده یک منبع سیگنال است که می تواند قدرت کافی را تولید کند و یکی از هسته های این مجموعه ابزار است. این دستگاه دارای عملکردهای کامل، هوش بالا و عملکرد ساده است.
مقدمه هیئت مدیره
توجه: به تصویر بالا مراجعه کنید
1کلید ۲. پورت خروجی ۳. منطقه نمایش LCD ۴. کلید ترکیب فرکانس ۵. تنظیم قدرت
کلید ترکیبی
6-کليد ترکیب شده منوي 7. پورت شارژ
معرفی عملکرد
1. کلید سوئیچ: این سوئیچ یک سوئیچ خود قفل است؛ آن را فشار دهید تا قدرت را روشن کنید، فرستنده در حالت کار است؛ برای قطع منبع برق، فرستنده در حالت خاموش است.
2پورت خروجی: این پورت یک سوکت چند هسته ای اختصاصی هواپیمایی است؛ برای تغییر حالت خروجی سیگنال استفاده می شود. اتصال خط اتصال مستقیم حالت اتصال مستقیم است.وارد کردن اتصال کلیمپ های کوپلر حالت کوپلر است.؛ عدم اتصال خط حالت تحرک است.
3منطقه نمایش کریستال مایع: اطلاعات اساسی مورد نیاز را نشان می دهد.
4کلید فرکانس: این کلید یک سوئیچ نرم jog است؛ فرکانس سیگنال خروجی می تواند هر بار که فشار داده شود تغییر کند؛ قدرت اولیه 577Hz است. ابتدا 8KHz در حالت حسگر است.در رابط رابط منوی تنظیم فرکانس، برای انتخاب یا لغو فرکانس پوشش داده شده توسط نوار نور، این کلید را فشار دهید. در تنظیم حالت چند فرکانس، این کلید را فشار دهید تا کانال فرکانس خروجی را جایگزین کنید.
5کلید قدرت: این کلید یک سوئیچ نرم است؛ قدرت خروجی می تواند هر بار که فشار داده شود یک بار تغییر کند و می تواند از درجه پایین، درجه متوسط، درجه بالا و درجه کامل انتخاب شود.از میان منو فرکانس ها بگردیددر حالت چند فرکانس، این کلید را برای انتخاب فرکانس خروجی فشار دهید.
6. کلید منوی: این کلید یک کلید نرم jog است؛ این کلید را فشار دهید تا به منوی تنظیم فرکانس، حالت اندازه گیری مقاومت و تنظیم حالت چند فرکانس وارد شود.
7پورت شارژ: این پورت یک استند شارژ Φ2.1 است؛ برای اتصال یک شارژر خاص برای شارژ باتری استفاده می شود.
محتوای نمایش رابط فرستنده

فرکانس	فرکانس خروجی فعلی را نمایش دهید
قدرت	قدرت خروجی فعلی را نشان می دهد؛ می تواند درجه پایین، درجه متوسط، درجه بالا و درجه کامل به ترتیب
حالت	حالت کار فعلی را نشان می دهد؛ اتصال مستقیم، اتصال و تحرک می تواند به صورت جداگانه نشان داده شود.
جریان	نمایش مقدار جریان جریان حلقه فعلی؛ نمایش موثر 0-999 mA است. موانع: نشان دادن ارزش موانع حلقه فعلی؛ نمایش موثر 00001-20000 اوم
قدرت	نشان دهنده قدرت باتری فعلی است؛ این توسط یک نماد باتری نشان داده می شود، تمام سیاه است قدرت کامل، و سمت چپ نشان دهنده درصد قدرت فعلی است.
نوک مطابقت	وقتی دایره زیر تصویر شروع به چرخش می کند، به این معنی است که فرستنده است به طور مستقيم کار ميکنه.
تنظیم فرکانس	۵۷۷ هرتز، ۸۱۵ هرتز، ۸ کیلوهرتز، ۳۳ کیلوهرتز، ۶۵ کیلوهرتز، ۸۲ کیلوهرتز، ۱۳۳ کیلوهرتز، حالت چند فرکانسی

حالت خروجی سیگنال - حالت کار فرستنده
فرستنده می تواند سیگنال های مختلف AC را تولید کند، که می تواند به سه روش (اتصال مستقیم، اتصال، تحرک) به کابل هدف اعمال شود.برای اطمینان از انتقال قابل اعتماد سیگنال در کابل هدف، باید یک حلقه قابل اعتماد در خط وجود داشته باشد. این می تواند یک حلقه غیرمستقیم از زمین تشکیل شده باشد،یک حلقه ظرفیت دار متشکل از یک ظرفیت توزیع شده تشکیل شده بین یک کابل به اندازه کافی طولانی و زمین، یا یک حلقه مستقیم متشکل از نقاط شکست مدار کوتاه بین خطوط است. مدارهای مختلف آزمایشات مختلفی را انجام می دهند.
مقدمه کوتاه به دریافت کننده

تست کننده مکان یاب کابل های الکتریکی و لوله های فلزی قابل حمل 4

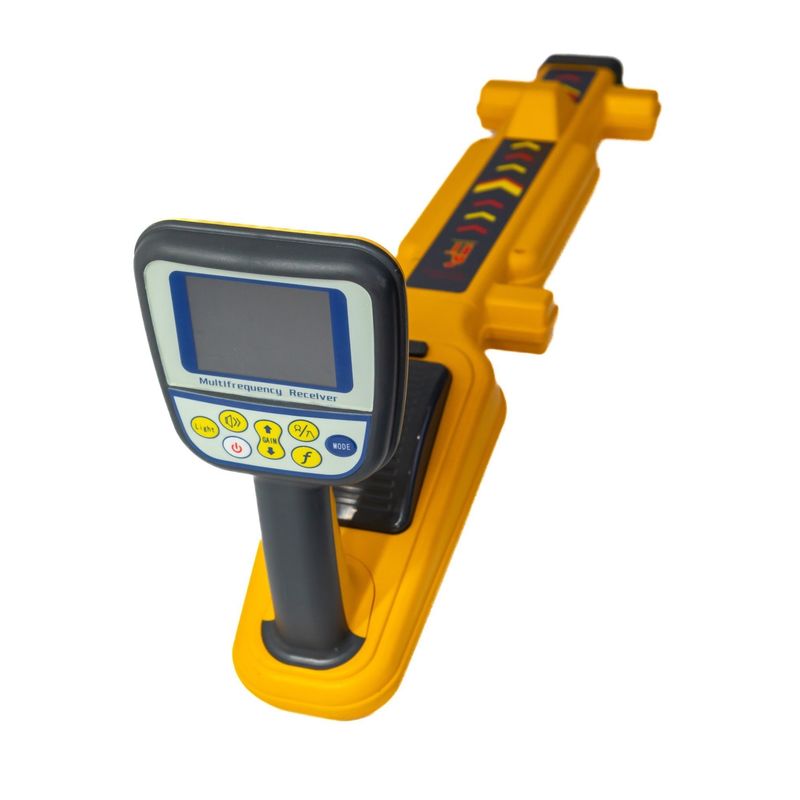

پانل گیرنده و معرفی عملکرد
گیرنده یک یکپارچه شدن یک مدار سیستم است که قادر به دریافت یک میدان مغناطیسی خاص و تبدیل آن به یک سیگنال الکتریکی برای نمایش آن و هشدار به اپراتور است.این مرکز دوم این مجموعه ابزارهاست.این دستگاه به طور کامل کاربردی، بسیار هوشمند، قابل حمل، سبک وزن و آسان برای استفاده است.

تست کننده مکان یاب کابل های الکتریکی و لوله های فلزی قابل حمل 5

معرفی تابع محتوای نمایش رابط
رابط حالت شلیک بلند گیرنده
فرکانس:نشان دادن مقدار فرکانس دریافت کنونی؛ مقدار اولیه 577 هرتز در حالت روشن شدن است.
شبكه:قدرت سیگنال با طول شبکه مشخص می شود؛ شبکه از هر دو طرف به سمت وسط حرکت می کند و سیگنال زمانی که شبکه پر است بیش از حد قوی یا خارج از محدوده است.
سه رقم:قدرت سیگنال با اندازه عدد نشان داده می شود؛ محدوده معتبر 00.0-99 است.9، زمانی که 99.9 نمایش داده می شود، سیگنال بیش از حد قوی یا خارج از محدوده است.
قطب نما رنگ:جهت خط لوله را نشان می دهد.
عمق و جریان:عمق اندازه گیری شده خط لوله زیرزمینی و جریان در خط لوله را نشان می دهد.
سود:نشان دهنده بزرگ شدن سیگنال در حال حاضر توسط گیرنده پردازش شده است، با محدوده پویا 000-140db؛ به طور پیش فرض به طور خودکار تنظیم می شود. بوت اولیه 60db است.
حالت:نشان می دهد که چگونه گیرنده سیگنال را دریافت می کند و قله باریک ، قله گسترده ، حوض ، تیر قله گسترده ، قله + حوض و تجهیزات خارجی را نشان می دهد ؛ قدرت اولیه قله گسترده است.دستگاه های خارجی به طور خودکار تشخیص داده می شوند.
سطح باتری:سطح فعلی باتری را نشان می دهد؛ با نماد باتری نشان داده می شود.
حجم:حالت فعلی زنگ را نشان می دهد که توسط نماد سیخ و یک خط نشان داده می شود، یک خط با صدای پایین است، دو خط با صدای متوسط است، سه خط با صدای بالا است،و يه صليب براي خاموش کردن زنگ. اولين کار اينه که زنگ رو خاموش کني
تیرهای چپ و راست:تیرها به طور خودکار در کنار کابل ظاهر می شوند تا مکان کابل را نشان دهند ؛ دو تیر در بالای کابل ظاهر می شوند.
جهت فعلی:هنگامی که از فرکانس SS استفاده می شود، این تابع می تواند جهت جریان سیگنال را برای کمک به اپراتور در یافتن مسیر نشان دهد.
نشان دادن فاز:هنگام استفاده از فرکانس SS، گیرنده فاز سیگنال را نشان می دهد. کلید فرکانس را برای پاک کردن فاز فشار دهید.

ویژگی های گیرنده
1) موقعیت کابل: روش ارتفاع موج را انتخاب کنید و از موقعیت آنتن موازی برای ردیابی سریع کابل هدف استفاده کنید.سیگنال بزرگتر است و دو طرف کاهش می یابد. روش دره را انتخاب کنید و از آنتن عمودی برای موقعیت گذاری استفاده کنید. هنگامی که کابل های مجاور و منابع تداخل وجود نداشته باشد، موقعیت گذاری دقیق تر و قابل اعتماد تر است.وقتی گیرنده بالای کابل است، سیگنال کوچکترین است و سیگنال در هر دو طرف بزرگ است.
2) اندازه گیری عمق: در حالت اتصال مستقیم، عمق به طور مستقیم اندازه گیری می شود.و نگه داشتن بدن ابزار هنوز هم زمانی که جهت نشان داده شده توسط قطب نما نقاط مستقیم جلو، و ارزش صدا در زمان واقعی در گوشه چپ بالا نمایش داده می شود.
درخواست صوتی
یکی از ویژگی های این ابزار این است که دارای یک دستور صوتی است که می تواند خستگی چشم کاربر را در هنگام کار طولانی کاهش دهد و کار تشخیص را ساده تر و واضح تر کند.حجم صدا که توسط گیرنده منتشر می شود متناسب با قدرت سیگنال دریافت شده استدر حالت افزایش وحدت، هنگامی که صدا از گیرنده بلند و سریع است، به این معنی است که سیگنال دریافت شده قوی است و برعکس، به این معنی است که سیگنال دریافت شده قوی است.
سیگنال دریافت شده ضعیف است. هنگامی که گیرنده در روش ارتفاع است، صدا بلندترین و تیزترین درست بالای کابل است و صدا در هر دو طرف کوچک و کم است.وقتی گیرنده در روش دره است، صدا کوچکترین و کم تر درست بالای لوله است، و صدا بلند و تنگ در هر دو طرف است.
حالت کار گیرنده
اصل کار
هنگامی که سیگنال به کابل اعمال می شود، یک جریان بر روی کابل وجود دارد و جریان یک میدان مغناطیسی را ایجاد می کند که در اطراف کابل تابش می کند.فرکانس میدان مغناطیسی با فرکانس سیگنال اعمال شده سازگار است. قدرت کابل به عنوان مرکز دایره و تابش کاهش می یابد و جهت جهت لمس یک نقطه خاص در دایره تابش است.
گیرنده سیگنال میدان مغناطیسی یا سیگنال میدان الکتریکی که از طریق کابل از طریق آنتن داخلی یا دستگاه ورودی خارجی پرت می شود را دریافت می کند.و می تواند در دو حالت کار مختلف پردازش شود، و تغییر قدرت سیگنال به اپراتور نشان داده می شود.
حالت دریافت سیگنال - حالت کار گیرنده
روش Crest(قله های باریک ، قله های وسیع ، تیرهای وسیع ، قله ها + دره ها)
روش خروجی(درخشان)
لیست بسته بندی
