I. هدف سیستم: سیستم موقعیت خطای کابل قابل حمل مناسب برای آزمایش سیستم کابل های خطای ولتاژ متوسط و پایین زیر 35kv.1250J قدرت فشرده می تواند کابل های خطای را در 7 ثانیه خراب کند.اندازه گیری فاصله ی تقریبا از کابل های زیرزمینی، محل دقیق نقطه خطا و تشخیص مسیر کابل زیرزمینی و عمق.

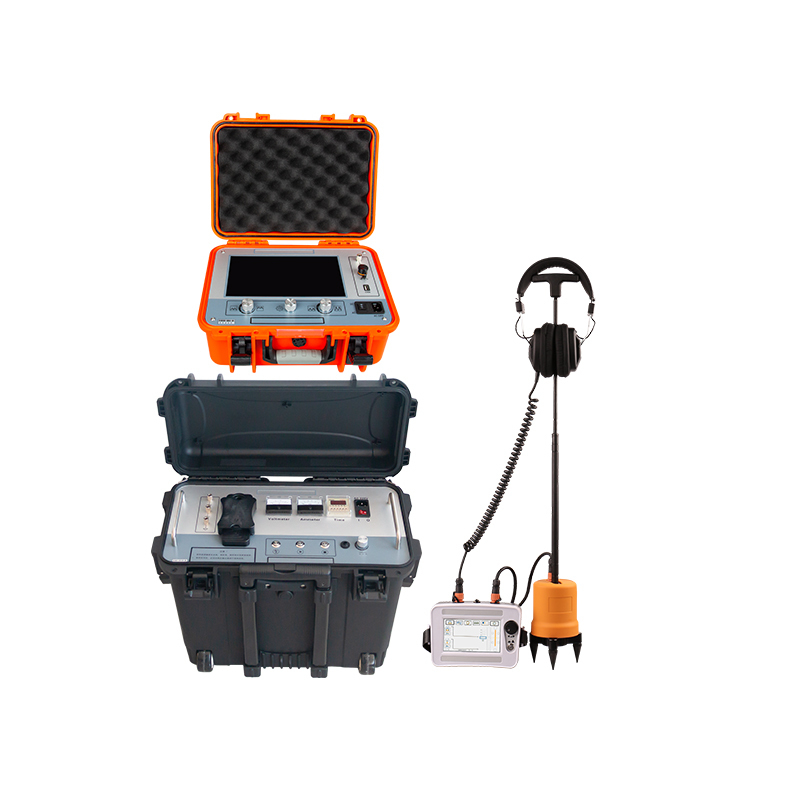

II. پیکربندی سیستم
نام محصول | شماره مدل | Qty. ((واحد) | عملکرد |
مکان شناس خطای کابل | XHGG502A2 | 1 | برای اندازه گیری فاصله ی تقریباً خطای کابل های زیرزمینی |
نشانگر خطای کابل | XHDD503C | 1 | با روش همگام سازی آکوستیک- مغناطیسی برای شناسایی دقیق نقطه خطا کابل و تشخیص مسیر، با کاهش قوی صداهای پس زمینه ((BNR) و عملکردهای نشان دادن قطب نما |
ژنراتور پالس ولتاژ بالا | XHHV535-2L | 1 | تخلیه سربرنگ برای شناسایی خطای کابل زیرزمینی و تجهیزات تست ولتاژ مقاومت با ولتاژ بالا DC. |
ویژگی های محصول
ژنراتور پالس ولتاژ بالا XHHV535-2L
عمدتا برای تخلیه شوک در طول آزمایش خط خط ولتاژ پایین استفاده می شود. ژنراتور پالس حالت کار طراحی انسانی را اتخاذ می کند،قطعات الکترونیک ولتاژ بالا و فرکانس بالا و فن آوری ولتاژ بالا، که کار آن آسان است، وزن کمی دارد و حمل و نقل آن آسان است. آن را به یک خازن ذخیره انرژی، منبع ولتاژ بالا DC، و فاصله توپ تخلیه ادغام می کند.کار این تجهیزات امن و قابل اعتماد است، با عملکردهای محافظت خودکار از جریان بیش از حد، ولتاژ بیش از حد و گرم شدن بیش از حد، می تواند واقعاً اثر آسیب نبودی را به دست آورد،و همچنین می تواند به طور طبیعی با ولتاژ بالا به زمین کار می کند. ژنراتور پالس ولتاژ پایین مجهز به یک رله زمان است، و فواصل زمان تخلیه می تواند به صورت خودسرانه در 0-100 ثانیه تنظیم شود. هنگام کار،خروجی پالس ولتاژ بالا یکسان و قابل کنترل است، اندازه گیری ولتاژ جانبی ولتاژ ولتاژ بالا، نتیجه را در زمان واقعی و دقیق می کند.ولت متر می تواند ولتاژ خازن را در زمان واقعی نشان دهدکاربر می تواند ولتاژ باقیمانده را در هنگام تخلیه مشاهده کند، تا زمانی که ارزش ولتاژ به صفر برگردد، و در نهایت تخلیه را دقیق تر کند.
نشانگر خطای کابل XHDD503C
ابزار موقعیت خطای کابل از روش همگام سازی صوتی و مغناطیسی برای تعیین نقطه خطای کابل برق استفاده می کند. فلش اوور الکترونیکی توسط ژنراتور تخلیه ضربه تولید می شود,توسط سُند مربوطه گرفته و تقویت می شود و مکان دقیق نقطه خطا با قضاوت شنوایی و بصری تعیین می شود.
این یک دستگاه است که موقعیت دقیق نقطه نقص کابل را در محدوده اندازه گیری تقریباً تکمیل می کند و تفاوت زمان صوتی و مغناطیسی را جمع آوری می کند.از تکنولوژي موقعيت گيري استفاده ميکنه، آزمایش های پشتیبانی شده از مسیر و سایر فن آوری ها، ارائه چند حالت آزمایش و اطلاعات سریع غنی و متنوع برای به طور موثر و دقیق کامل موقعیت خطای کابل
1 | پارامترهای فیلتر | تمام گذر: 100 هرتز تا 1600 هرتز کم عبور: 100 هرتز تا 300 هرتز کوالکام: 160 هرتز تا 1600 هرتز باندپاس: 200 هرتز تا 600 هرتز |
2 | افزایش کانال | 8 سطح قابل تنظیم |
3 | افزایش کانال مغناطیسی | 8 سطح قابل تنظیم |
4 | سود تولید | 16 سطح (0 ~ 112db) |
5 | مقاومت خروجی | ۳۵۰Ω |
6 | دقت موقعیت گیری آکوست مغناطیسی | کمتر از 0.2 متر |
7 | دقت شناسایی مسیر | کمتر از 0.5 متر |
8 | منبع برق | 4*18650 باتری لیتیوم استاندارد |
9 | زمان آماده سازی | بیش از 8 ساعت |
10 | حجم | 428L × 350W × 230H |
11 | وزن | 6.5 کيلوگرم |
12 | دمای محیط | -25 ~ 65oC رطوبت نسبی: ≤90٪ |
پیش تعیین خطای کابل XHGG502A2
★ صفحه نمایش: 10.1 اینچ صفحه لمسی، سیستم ویندوز؛
★ عملکرد: سرعت موج کابل آزمایش، طول کابل و فاصله خطا؛ تنظیم محدوده آزمایش خودکار، تجزیه و تحلیل شکل موج خودکار برای نمایش فاصله آزمایش؛پردازش داده های قدرتمند و ذخیره سازی عظیم موج آزمون.
★ روش های آزمایش: روش پالس ولتاژ پایین، روش فلش اوور ولتاژ بالا
★ منبع برق: شارژ AC110V ~ 240V ، 50Hz / 60Hz؛ باتری لیتیوم 5200mAH داخلی؛
★ فرکانس نمونه گیری: 80MHz؛
★ دامنه پالس ولتاژ پایین: 100V±15%
★ محدوده اندازه گیری فاصله: ≥65km
★ محدوده تست: 300m/1km/5km/25km/65km؛
★ عرض پالس: 0.1uS/0.50uS/2.50uS/7.25uS/10.0uS؛
★ فرکانس آزمایش: 80MHz/40MHz/10MHz/2MHz/1MHz
★ حداقل وضوح: 0.10m
★ ناحیه نابینا برای آزمایش: ≤20m
از یک صفحه لمسی 10.1 اینچی درجه صنعتی و یک سیستم عامل ساده ویندوز استفاده می کند. این سیستم مدارهای یکپارچه و دستگاه های درجه صنعتی را اتخاذ می کند و دارای یک باتری لیتیوم یون با ظرفیت بزرگ است..این یک ابزار ویژه برای اندازه گیری و تجزیه و تحلیل وضعیت و فاصله خطای کابل های برق است.
از ترکیبی از تکنولوژی الکترونیک مدرن و فناوری کامپیوتر برای اجرای فیلتر سازی سیگنال، جمع آوری، پردازش داده، نمایش گرافیکی،و تجزیه و تحلیل گرافیکی برای تکمیل اندازه گیری سرعت کابل، تست طول کابل و آزمایش فاصله خطای کابل.
اونمناسب برای مقاومت پایین، مدار کوتاه، مدار باز و قطع کابل های برق، کابل های تک محوری با فرکانس بالا، کابل های چراغ های خیابانی،و سیم های دفن شده ساخته شده از مواد مختلف با بخش های متقابل و رسانه های مختلف، همچنین نشت مقاومت بالا و فلش اوور مقاومت بالا.ault.
