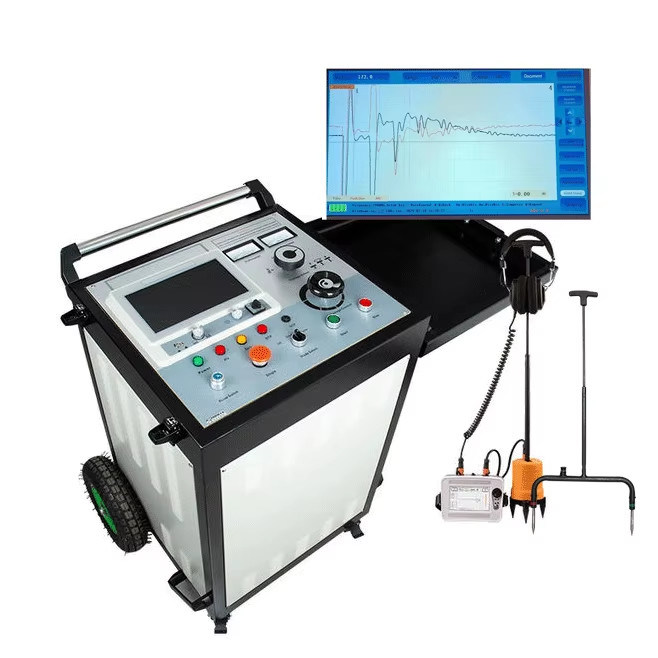

سیستم مکان یاب خطای کابل پرتابل با انرژی تخلیه 1024 ژول 32 کیلوولت

Name: سیستم مکان یاب خطای کابل پرتابل با انرژی تخلیه 1024 ژول 32 کیلوولت
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-2TSB+XHDD503E
Price: 15500.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	چین
نام تجاری:	XZH TEST
گواهی:	CE ISO
شماره مدل:	XHHV535-2TSB+XHDD503E

اطلاعات دقیق

محل منبع:

چین

نام تجاری:

XZH TEST

گواهی:

CE ISO

شماره مدل:

XHHV535-2TSB+XHDD503E

برجسته کردن:

High Light

برجسته کردن:

مکان یاب خطای کابل پرتابل 32 کیلوولت,یابنده خطای تخلیه انرژی 1024 ژول,سیستم مکان یاب خطای کابل پرتابل با گارانتی

1024J discharge energy fault finder

portable cable fault location system with warranty

Trading Information

مقدار حداقل تعداد سفارش:

1 مجموعه

جزئیات بسته بندی:

بسته بندی چوبی

زمان تحویل:

5 تا 8 روز کاری

شرایط پرداخت:

T/T

توضیحات محصول

1024J انرژی تخلیه 32kV و پایین تر ARC سیستم موقعیت خطای کابل

درXHHV535-2TSBسیستم موقعیت خطای کابل، خطاهای عایق اصلی در کابل های برق 35kV و پایین تر را تشخیص می دهد و طول کابل را با دقت اندازه گیری می کند.این سیستم جامع ترکیبی از یک آزمایش خطای کابل با یک ژنراتور پالس ولتاژ بالا برای تشخیص خطای قابل اعتماد.

مرور سیستم

آزمایش کننده خطای کابل دارای یک رابط نرم افزاری بصری با عملکرد لمسی است که توسط یک میکرو کامپیوتری تک تراشه کنترل می شود. باتری لیتیوم یون با ظرفیت بالا آن تضمین می کندعملکرد قابل اعتماد با یک سیستم تغذیه مستقل که از تداخل در هنگام تخلیه ضربه جلوگیری می کند.

این سیستم تست پیشرفته به طور موثر عیب های مختلف کابل را شناسایی می کند از جمله:

نقص مقاومت کم، مدار کوتاه و مدار باز
نقص سیم شکسته در کابل های برق از مواد مختلف
نشت مقاومت بالا و نقص های فلش اوور
نقص در کابل های هم محوری فرکانس بالا، کابل های چراغ های خیابانی و سیم های زیرزمینی

مشخصات فنی

پارامتر	ارزش
ولتاژ فوقانی HV	0-8kV/16kV/32kV
جریان جانبی ولتاژ بالا	0-60mA
خازن داخلی	2μF/32kV، 8μF/16kV، 32μF/8kV
زمان افزایش	فشار خودکار ~7s یا کنترل دستی
انرژی افزایش	1024J
قدرت افزایش	2KVA
وزن	≤120kg
منبع برق	AC220V±15٪، 50Hz±2Hz

پارامترهای پیش شناسایی خطای کابل

فرکانس نمونه گیری: 1MHz~400MHz
دامنه پالس ولتاژ پایین: 300V±15%
محدوده اندازه گیری فاصله: ≥120km
محدوده آزمایش: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
عرض پالس: 0.15μS تا 10μS (8 محدوده قابل انتخاب)
حداقل رزولوشن: 0.07m
منطقه نابینا برای آزمایش: ≤10m
خطای اندازه گیری: ≤±(0.5%×L+1m) ، که L طول کابل است
قدرت: باتری لیتیوم 10.4AH ساخته شده (5 ساعت کار، 2 ساعت زمان شارژ)

XHDD503E نشانگر خطای کابل

نشانگر XHDD503E از تکنولوژی همگام سازی شنیدی مغناطیسی برای شناسایی دقیق خطاهای کابل استفاده می کند.از طریق امواج ارتعاش پدیده های تخلیه فلش را تشخیص می دهد.، امواج صوتی و امواج الکترومغناطیسی، پردازش این داده ها برای خروجی هر دو قراءات فاصله بصری و سیگنال های صوتی برای مکان دقیق نقص.

این ابزار همه کاره با اشکال مختلف کابل ها سروکار دارد از جمله:

نقص مقاومت کم، مدار کوتاه و مدار باز
خطاهای سیم شکسته در کابل های سطوح ولتاژ و مواد مختلف
نقص های نشت و فلش اوور با مقاومت بالا

مشخصات فنی Pinpointer

پهنای باند کانال صدا:تمام گذر (100 هرتز تا 1600 هرتز) ، گذر پایین (100 هرتز تا 300 هرتز) ، گذر بالا (160 هرتز تا 1600 هرتز) ، گذر باند (200 هرتز تا 600 هرتز)
تنظیم کانال:8 سطح برای صدا، مغناطیسی و ولتاژ
خروجی صدا:16 سطح افزایش (0-112dB) ، مقاومت 350Ω
محدوده شناسایی:0.00-99.99ms، 75mV-75V
دقت تشخیص:موقعیت ≤0.1m؛ ولتاژ مرحله ≤0.5m؛ مسیر ≤0.5m
قدرت:4×18650 باتری لیتیوم (8 ساعت کار)
شرایط عملیاتی:-25°C تا 65°C؛ رطوبت ≤90٪
ابعاد:428L × 350W × 230H (ملی متر)
وزن:7 کیلوگرم
