توضیحات محصول
مکان یاب دقیق عیب کابل دیجیتال XHDD503B یک مکان یاب همزمان صوتی-مغناطیسی است که همراه با یک ژنراتور سیگنال ولتاژ بالا استفاده می شود.
این یک دستگاه قابل حمل و هوشمند برای تعیین دقیق محل عیب کابل برق است. این دستگاه فناوری های دیگر را ادغام می کند، انواع حالت های تست و اطلاعات اعلان غنی و متنوع را ارائه می دهد و مکان یابی عیب کابل را به طور کارآمد، دقیق و خوشایند انجام می دهد. این یک ابزار ضروری برای تعمیر اضطراری عیوب کابل برق است.
شاخص های فنی
1. عملکرد نقطه یابی همزمان صوتی و مغناطیسی
(1) کانال صوتی
الف) پهنای باند
| همه عبوری |
100Hz~1 500Hz |
| عبور کم |
100Hz~400Hz |
| عبور زیاد |
1 50Hz~1 500Hz |
| عبور باند |
200Hz~600Hz |
| حداکثر بهره سیگنال |
>=100dB |
| دقت نقطه یابی |
0.1 متر |
| باتری |
بسته باتری لیتیوم یونی داخلی، ولتاژ 8.4 ولت، ظرفیت 2.4Ah |
| زمان استفاده |
زمان استفاده مداوم > 8 ساعت |
| شارژر |
ورودی AC220V±10٪، 50Hz؛ خروجی اسمی 8.4 ولت، 1 آمپر |
| زمان شارژ |
<6 ساعت. |
| حالت نمایش |
LCD رنگی 5 اینچی، وضوح 854*480، با عملکرد لمسی. |
| دمای محیط |
-10℃－55℃، رطوبت 5-90٪ RH، ارتفاع<4500 متر. |
2. حالت کاهش نویز پس زمینه همزمان صوتی و مغناطیسی (BNR).
3. نمودار میله ای نشانگر قدرت سیگنال صوتی، آستانه ماشه صوتی قابل تنظیم
4. نمودار میله ای نشانگر قدرت سیگنال الکترومغناطیسی، آستانه ماشه میدان مغناطیسی قابل تنظیم، با عملکرد اعلان ماشه میدان مغناطیسی.
5. حالت موقعیت یابی روش اختلاف زمان صوتی-مغناطیسی: نمایش شکل موج، حداکثر اختلاف زمان صوتی-مغناطیسی 80 میلی ثانیه است که می تواند به طور خودکار محاسبه و به صورت دستی تجزیه و تحلیل شود. این قابلیت ثبت آخرین اختلاف زمان صوتی-مغناطیسی را دارد.
هدف ابزار نقطه یابی همزمان صوتی-مغناطیسی که همراه با ژنراتورهای سیگنال ولتاژ بالا استفاده می شود، یک دستگاه قابل حمل و هوشمند برای تعیین دقیق محل عیب کابل برق است.
این دستگاه فناوری موقعیت یابی اختلاف زمان صوتی-مغناطیسی، فناوری کاهش نویز، تست کمکی مسیر و سایر فناوری ها را ادغام می کند. حالت تست و اطلاعات اعلان غنی و متنوع می تواند مکان یابی عیب کابل را به طور کارآمد، دقیق و خوشایند انجام دهد، که یک ابزار ضروری برای تعمیر اضطراری عیوب کابل برق است.

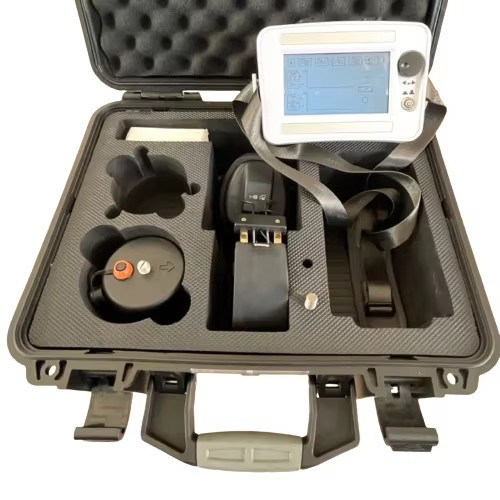

بسته بندی شده با کیف محافظ PVC قابل حمل، زیبا، حمل آسان، وزن سبک،سطح حفاظت کمتر از IP54 نیست.
1. با استفاده از فناوری موقعیت یابی همزمان صوتی-مغناطیسی برای محاسبه خودکار اختلاف زمان صوتی-مغناطیسی و کاهش وابستگی به نظارت صوتی.
2. فناوری کاهش نویز پس زمینه می تواند به طور موثر نویز تداخل محیطی را فیلتر کرده و صدای تخلیه را در محل عیب برجسته کند.
3. با ترکیب روش اندازه گیری صوتی سنتی و روش صوتی-مغناطیسی پیشرفته، اپراتور می تواند آزادانه با توجه به عادات استفاده انتخاب کند.
4. مقدار بهره و مقدار ماشه سیگنال صوتی و سیگنال مغناطیسی را می توان به صورت دستی تنظیم کرد که برای نقطه یابی راحت تر است.
5. پارامترها قابل تنظیم هستند، پارامترهای فیلتر مناسب را برای سرکوب نویز محیطی انتخاب کنید.
6. LCD لمسی 5 اینچی با نور پس زمینه، دید را در نور خورشید تضمین می کند.
7. با باتری لیتیوم یونی داخلی با ظرفیت بالا با شارژر سریع تغذیه می شود.
8. کوچک و قابل حمل، وزن سبک.
مناطقی برای نمایش امواج صوتی و امواج مغناطیسی روی صفحه وجود دارد و اختلاف زمان بین این دو در سمت راست نمایش داده می شود. از روش همزمان صوتی-مغناطیسی برای اندازه گیری دقیق نقاط عیب کابل استفاده می شود و تشخیص را آسان تر و سریع تر می کند.
