تستر مقاومت عایقی دیجیتال XHMR-10KVA | یابنده عیب کابل

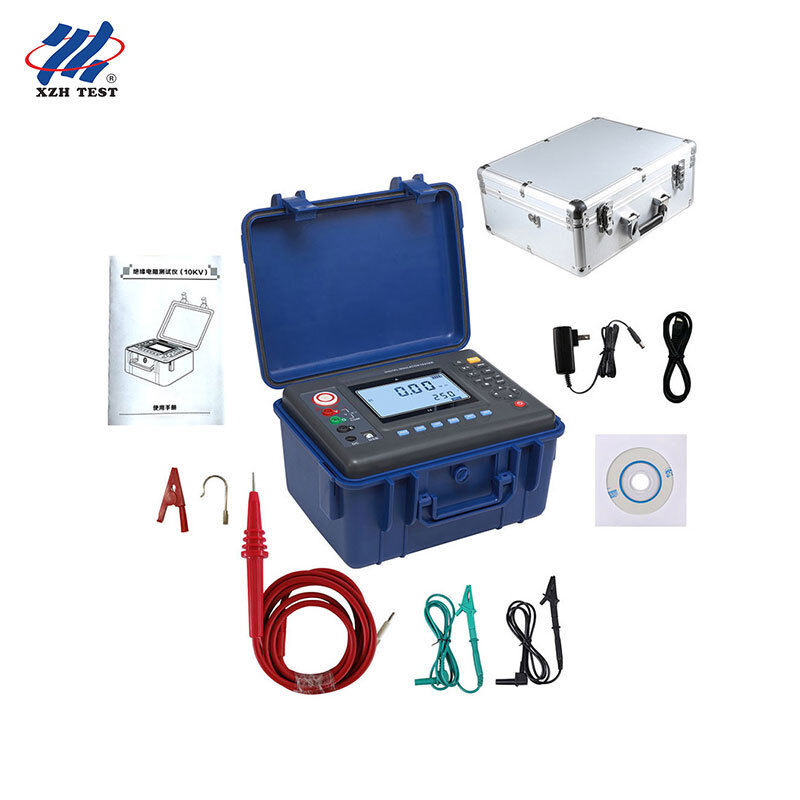

XHMR-10KVB یک تستر مقاومت عایقی دیجیتال ولتاژ بالا قابل حمل (مگا اهم متر) است که مقاومت عایقی را از 0.01MΩ تا 35TΩ در شش ولتاژ تست قابل انتخاب تا 10 کیلو ولت، همراه با اندازه گیری ولتاژ DC/AC، جریان DC و خازن اندازه گیری می کند. با نسبت جذب (DAR) و شاخص قطبش (PI) تست، 500 گروه ذخیره سازی داخلی و رابط USB، تشخیص عایقی در سطح آزمایشگاهی را در یک ابزار میدانی 2.75 کیلوگرمی ارائه می دهد.
طراحی شده برای: تیم های نگهداری و راه اندازی الکتریکی که عایق موتورها، ژنراتورها، ترانسفورماتورهای قدرت، تجهیزات سوئیچینگ و کابل های برق را تست می کنند - از جمله پرسنل پست های برق، بخش های الکتریکی کارخانه های صنعتی، پیمانکاران نصب تجهیزات و ارائه دهندگان خدمات بازرسی الکتریکی شخص ثالث که به یک تستر عایقی قابل حمل 10 کیلو ولتی با ذخیره سازی داده داخلی و گزارش دهی کامپیوتر نیاز دارند.
مشخصات کلیدی
| پارامتر |
مشخصات |
| مدل |
XHMR-10KVB |
| توابع تست |
مقاومت عایقی، ولتاژ، جریان DC، خازن |
| ولتاژ نامی |
250V / 500V / 1000V / 2500V / 5000V / 10kV |
| محدوده مقاومت عایقی |
0.01MΩ – 35TΩ (رزولوشن 0.01MΩ) |
| محدوده ولتاژ DC |
0 – 1000V (رزولوشن 0.1V) |
| محدوده ولتاژ AC |
0 – 750V (رزولوشن 0.1V) |
| محدوده جریان DC |
0.1nA – 6mA (رزولوشن 0.1nA) |
| محدوده خازن |
10nF – 50μF (رزولوشن 10nF) |
| جریان اتصال کوتاه خروجی |
≥6mA |
| نسبت جذب / شاخص قطبش |
پشتیبانی شده (DAR / PI) |
| ذخیره سازی داده |
500 گروه |
| نمایشگر |
LCD بزرگ 4 بیتی، نور پس زمینه صفحه خاکستری، 108 × 65 میلی متر |
| رابط USB |
بارگذاری، ذخیره و چاپ داده ها از طریق نرم افزار کامپیوتر |
| اندازه دستگاه |
240 × 188 × 85 میلی متر (طول/عرض/ارتفاع) |
| وزن دستگاه |
2750 گرم (شامل باتری) |
| منبع تغذیه |
باتری قابل شارژ 12 ولت |
| خاموش شدن خودکار |
15 دقیقه عدم فعالیت |
| استقامت دی الکتریک |
AC 3kV / 50Hz برای 1 دقیقه |
| دمای کار / رطوبت |
-10°C تا +50°C، <85%RH |
| دمای ذخیره سازی / رطوبت |
-15°C تا +55°C، <90%RH |
| استانداردهای ایمنی |
IEC61010-1, IEC1010-2-31, IEC61557-1/5, IEC60529 (IP54), CAT III 300V |
ویژگی های اصلی
توابع حفاظتی برای اتصال کوتاه، اضافه بار و ولتاژ کم باتری.
پشتیبانی از تست عایقی، اندازه گیری نسبت جذب (DAR)، محاسبه شاخص قطبش (PI) و تست سریع.
نمایش ولتاژ باقیمانده پس از اتمام هر تست برای جابجایی ایمن تر.
دستگاه پس از دوره ای از عدم فعالیت به طور خودکار خاموش می شود.
رابط USB با عملکرد شارژ باتری لیتیومی داخلی برای انتقال داده در محل.
رتبه بندی ولتاژ موجود
| مدل / مشخصات |
ولتاژ نامی |
جریان اتصال کوتاه |
| XHMR-25 |
250V / 500V / 1000V / 2500V |
3mA / 5mA |
| XHMR-50 |
500V / 1000V / 2500V / 5000V |
3mA / 5mA |
| XHMR-100 |
1000V / 2500V / 5000V / 10000V |
3mA / 5mA |
کاربردهای میدانی
تست عایقی موتور، ژنراتور و ترانسفورماتور
تا 10 کیلو ولت DC را به سیم پیچ ها اعمال می کند و مقاومت عایقی، مقادیر DAR و PI را برای قضاوت رطوبت، آلودگی و پیری قبل از برق رسانی مجدد تجهیزات ثبت می کند.
نگهداری کابل برق و تجهیزات سوئیچینگ
وضعیت عایقی کابل های برق، بوشینگ ها و تجهیزات سوئیچینگ را در طول نگهداری پیشگیرانه بررسی می کند و یکپارچگی دی الکتریک را پس از تعمیر یا خطا تأیید می کند.
تست راه اندازی و پذیرش
ولتاژهای تست پایدار و استاندارد را ارائه می دهد تا پیمانکاران نصب بتوانند قبل از تحویل، گزارش پذیرش عایقی را صادر کنند.
ثبت و گزارش دهی داده در محل
تا 500 گروه اندازه گیری را ذخیره می کند و آنها را از طریق USB به کامپیوتر بارگذاری می کند، بنابراین مهندسان میدانی می توانند سوابق تست عایقی ساختاریافته را بدون کپی دستی ایجاد کنند.
سوالات متداول
س1: تستر مقاومت عایقی دیجیتال XHMR-10KVA برای چه کسانی طراحی شده است؟
این دستگاه برای تیم های نگهداری و راه اندازی الکتریکی ساخته شده است که عایق موتورها، ژنراتورها، ترانسفورماتورهای قدرت، تجهیزات سوئیچینگ و کابل های برق را تست می کنند - از جمله پرسنل پست های برق، بخش های الکتریکی کارخانه های صنعتی، پیمانکاران نصب تجهیزات و ارائه دهندگان خدمات بازرسی الکتریکی شخص ثالث که به یک تستر عایقی قابل حمل 10 کیلو ولتی با ذخیره سازی داده داخلی نیاز دارند.
س2: چه ولتاژهای تست و محدوده مقاومتی را پشتیبانی می کند؟
این دستگاه شش ولتاژ تست نامی 250 ولت، 500 ولت، 1000 ولت، 2500 ولت، 5000 ولت و 10 کیلو ولت را ارائه می دهد و مقاومت عایقی را از 0.01MΩ تا 35TΩ با رزولوشن 0.01MΩ اندازه گیری می کند.
س3: آیا می تواند شاخص قطبش و نسبت جذب را اندازه گیری کند؟
بله. این دستگاه از اندازه گیری نسبت جذب (DAR) و شاخص قطبش (PI) پشتیبانی می کند که برای قضاوت رطوبت و وضعیت پیری عایق، نه فقط یک خوانش مقاومت منفرد، ضروری هستند.
س4: داده های اندازه گیری چگونه ذخیره و منتقل می شوند؟
این دستگاه تا 500 گروه اندازه گیری را به صورت داخلی ذخیره می کند و از طریق رابط USB با نرم افزار نظارتی به کامپیوتر متصل می شود، بنابراین سوابق را می توان مستقیماً بارگذاری، ذخیره و چاپ کرد.
س5: چه استانداردهای ایمنی و حفاظتی را رعایت می کند؟
این دستگاه مطابق با IEC61010-1، IEC1010-2-31 و IEC61557-1/5 طراحی شده است، دارای رتبه IEC60529 (IP54) با CAT III 300V و درجه آلودگی 2 است و تست استقامت دی الکتریک AC 3kV/50Hz را برای 1 دقیقه با مقاومت عایقی بدنه حداقل 50MΩ گذرانده است.
برای مدل های بیشتر، لوازم جانبی یا مشخصات کامل، لطفا با ما تماس بگیرید.
