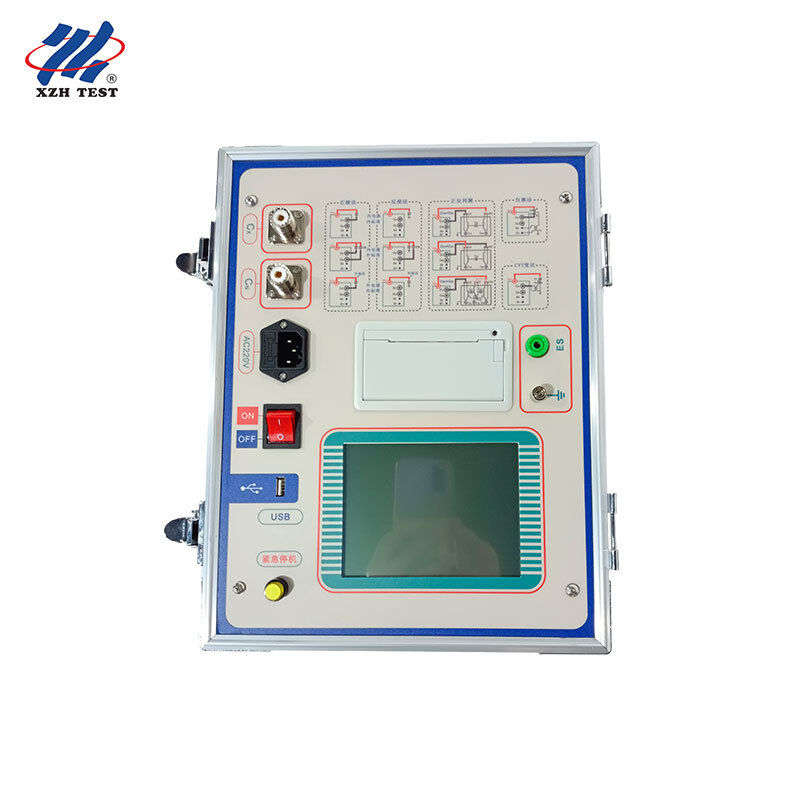

XHJS1000B تست کننده ضایعات دی الکتریک (سیت تست تان دلتا)
XHJS1000B یک مجموعه تست جداکننده دی الکتریک اتوماتیک با دقت بالا (tan delta) و عایق ظرفیت برای نیروگاه ها، زیر ایستگاه ها و آزمایشگاه ها است.این یک ابزار یکپارچه است که ترکیبی از یک پل آزمون از دست دادن دی الکتریک است، یک منبع تغذیه فرکانس متغیر، یک ترانسفورماتور مرحله ای و یک خازن استاندارد با ثبات بالا SF6و آن را به طور خودکار اندازه گیری لمسی از دست دادن الکتریکی و ظرفیت از تمام انواع تجهیزات الکتریکی ولتاژ بالا در سایت.
برای:تیم های آزمایش ولتاژ بالا در نیروگاه های برق و زیرستاسیون ها، سازندگان تجهیزات ولتاژ بالا، آزمایشگاه های آزمایش کارخانه، سازمان های کالیبراسیون و بازرسی شخص ثالث،و مهندسان راه اندازی ترانسفورم و CVT که باید از دست دادن دی الکتریک و ظرفیت را به طور دقیق در محل اندازه گیری کنند.
مشخصات کلیدی
| پارامتر |
مشخصات |
| مدل |
XHJS1000B |
| نوع محصول |
مجموعه تست از دست دادن دی الکتریک اتوماتیک (tan delta) و ظرفیت |
| محدوده اندازه گیری |
0 100% (از دست دادن دی الکتریک و ظرفیت) |
| اصول ضد تداخل |
روش تبدیل فرکانس |
| نسبت CVT |
10 ¢ 10000 |
| فرکانس آزمایش |
50Hz، 47.5 / 52.5Hz، 45 / 55Hz، 60Hz، 57.5 / 62.5Hz، 55 / 65Hz |
| خازن استاندارد |
خازن استاندارد با ثبات بالا SF6 |
| تست CVT |
آزمایش یک مرحله ای CVT؛ اندازه گیری بدون حذف خطوط ولتاژ بالا |
| منبع برق |
AC 220V ±10٪ |
| نمايش |
صفحه نمایش LCD بزرگ |
| ذخیره سازی اطلاعات |
ذخیره سازی داده های بزرگ با مدیریت داده ها |
| آزمایش روغن عایق |
پشتیبانی از آزمایش از دست دادن دی الکتریک روغن عایق با یک فنجان عایق |
| درخواست |
نیروگاه ها، زیر ایستگاه ها و آزمایشگاه ها |
ویژگی های اصلی
صفحه نمایش LCD بزرگ برای خواندن واضح تمام پارامترهای آزمایش.
ذخیره سازی داده های عظیم با مدیریت علمی و پیشرفته داده ها
حالت های آزمایشی متعدد شامل اندازه گیری ظرفیت، از دست دادن دی الکتریک و مقاومت عایق است.
تست یک مرحله ای CVT، روال اندازه گیری را در محل ساده می کند.
بازرسی CVT بدون حذف خطوط ولتاژ بالا، صرفه جویی در زمان قطع.
روش محافظتی عقب CVT برای اندازه گیری C0.
سیگنال نمونه گیری با سرعت بالا برای نتایج سریع و پایدار.
محافظت های متعدد باعث می شود که این ابزار امن و قابل اعتماد باشد.
طراحی یکپارچه و فرکانس تبدیل ضد تداخل
ساختار یکپارچه
این ابزار یک پل آزمایش از دست دادن دی الکتریک، یک منبع برق فرکانس متغیر، یک ترانسفورماتور مرحله ای و یک خازن استاندارد SF6 با ثبات بالا را در یک واحد ادغام می کند.یک تست اینورتر منبع ولتاژ بالا در داخل ابزار تولید می شود، و ترانسفورماتور ولتاژ را برای نمونه مورد آزمایش افزایش می دهد.
ضد تداخل تبدیل فرکانس
در فرکانس هایی مانند 50 هرتز، 47.5 / 52.5 هرتز، 45 / 55 هرتز، 60 هرتز، 57.5 / 62.5 هرتز و 55 / 65 هرتز، یک فیلتر نوچ دیجیتال از تداخل میدان الکتریکی فرکانس قدرت جلوگیری می کند،حل مشکل اندازه گیری دقیق در معرض تداخل میدان الکتریکی قوی و همچنین مناسب برای موردی که یک ژنراتور پس از قطع برق برق را تامین می کند.
آزمایش از دست دادن دی الکتریک روغن عایق
با فنجان عایق، همان ابزار می تواند از دست دادن دی الکتریک روغن عایق را آزمایش کند، استفاده از آن را از ظرفیت تجهیزات و اندازه گیری از دست دادن به ارزیابی کیفیت روغن گسترش می دهد.
سوالات عمومی
سوال1: آزمایش کننده ضایعات دی الکتریک XHJS1000B برای چه کسانی طراحی شده است؟
برای تیم های آزمایش ولتاژ بالا در نیروگاه ها و زیر ایستگاه ها، آزمایشگاه های آزمایش کارخانه سازندگان تجهیزات ولتاژ بالا، سازمان های کالیبری و بازرسی شخص ثالث طراحی شده است.و مهندسان راه اندازی ترانسفورم و CVT که باید از دست دادن دی الکتریک و ظرفیت را به طور دقیق در محل اندازه گیری کنند.
س2: ابزار چه چیزی را اندازه گیری می کند؟
این دستگاه به طور خودکار لمسی از دست دادن برق (tan delta) و ظرفیت تمام انواع تجهیزات الکتریکی ولتاژ بالا را اندازه گیری می کند، همراه با اندازه گیری مقاومت عایق،و با یک فنجان عایق نیز می تواند از دست دادن دی الکتریک روغن عایق را آزمایش کند.
سوال سوم: چگونه با تداخلات الکترومغناطیسی قوی مقابله می کند؟
از یک اصول ضد تداخل تبدیل فرکانس استفاده می کند. فرکانس هایی مانند 50Hz، 47.5 / 52.5Hz، 45 / 55Hz، 60Hz، 57.5 / 62.5Hz و 55 / 65Hz در دسترس هستند.و یک فیلتر کج دیجیتال از تداخل میدان الکتریکی فرکانس قدرت جلوگیری می کند، حل اندازه گیری دقیق تحت تداخل میدان قوی و همچنین مناسب منبع برق ژنراتور پس از قطع برق.
Q4: چه توابع CVT پشتیبانی می شود؟
این ابزار یک آزمایش CVT یک مرحله ای را فراهم می کند و می تواند بدون حذف خطوط ولتاژ بالا، CVT را اندازه گیری کند، با استفاده از روش محافظت برعکس CVT برای اندازه گیری C0،با محدوده نسبت CVT از 10 تا 10000.
Q5: مشخصات اصلی و منبع برق چیست؟
این دستگاه دارای محدوده اندازه گیری 0 ٪ 100٪ است ، از یک خازن استاندارد با ثبات بالا SF6 به عنوان یک مرجع داخلی استفاده می کند و با AC 220V ± 10٪ ، با یک صفحه نمایش LCD بزرگ و ذخیره سازی داده های بزرگ در هواپیما تغذیه می شود..
تمام نسخه های انگلیسی در دسترس هستند، لطفا برای عکس های بیشتر با ما تماس بگیرید.
