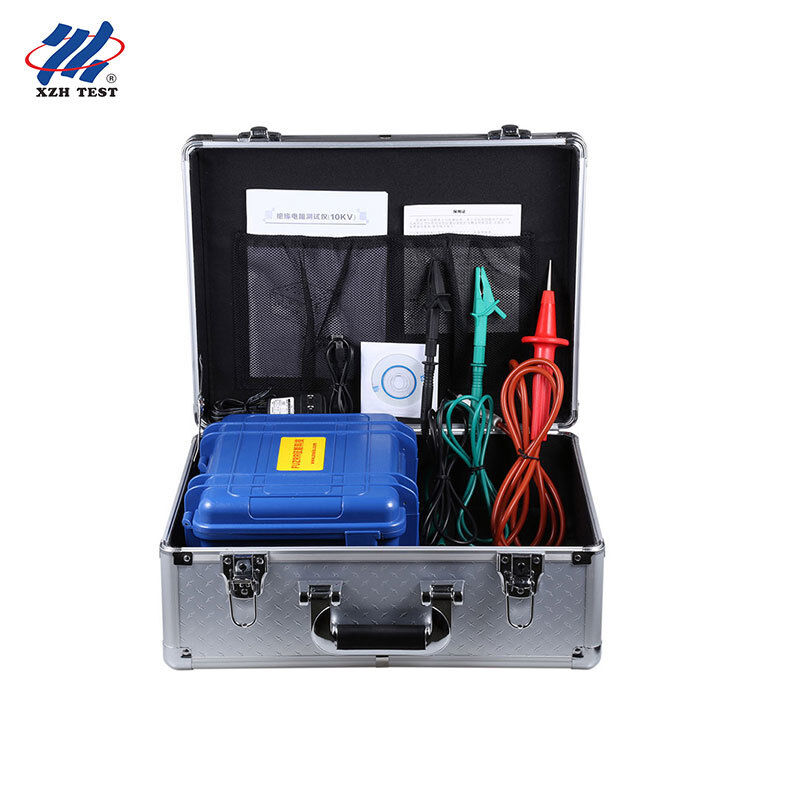

XHMR-10KVA تست کننده مقاومت عایق دیجیتال
XHMR-10KVA یک تست کننده مقاومت عایق بندی دیجیتال ولتاژ بالا است که برای اندازه گیری مقاومت مواد عایق بندی و همچنین مقاومت عایق سازی ترانسفورماتورها ساخته شده است.موتورهابا شش ولتاژ آزمون قابل انتخاب تا 10kV، محدوده اندازه گیری از 0.01MΩ تا 35TΩ، یک تابع خروجی ولتاژ مرحله ای،آزمایش DAR / PI و ذخیره سازی 500 گروه در هواپیما با انتقال USB، آن را می آورد تشخیص عایق درجه آزمایشگاهی به میدان در یک ابزار 2.75kg.
برای:کارگاه های تعمیر و تعمیر ماشین آلات، تیم های تعمیر ژنراتورها و پمپ ها، برق سازان کارخانه های صنعتی، شرکت های نصب و نگهداری آسانسورها و سیستم های تهویه مطبوع،و نیروگاه های Wind یا Solar O&M که نیاز به بررسی یکپارچگی عایق موتور دارند، ژنراتورها، کابل ها و دستگاه های اتصال تا 10kV در محل.
مشخصات کلیدی
| پارامتر |
مشخصات |
| مدل |
XHMR-10KVA |
| عملکردهای تست |
مقاومت عایق بندی، ولتاژ، جریان ثابت، ظرفیت |
| ولتاژ نامی |
250V / 500V / 1000V / 2500V / 5000V / 10kV |
| محدوده مقاومت عایق |
0.01MΩ 35TΩ (ذکاوت 0.01MΩ) |
| محدوده ولتاژ DC |
0 1000 ولت (دستوری 0.1 ولت) |
| محدوده ولتاژ AC |
0 750 ولت (دستوری 0.1 ولت) |
| محدوده جریان ثابت |
0.1nA 6mA (ذکاوت 0.1nA) |
| محدوده ظرفیت |
10nF 50μF (ذکاوت 10nF) |
| جریان خروجی مدار کوتاه |
≥6mA |
| ولتاژ خروجی |
تنظیم ولتاژ مرحله ای، چندین سطح قابل انتخاب |
| نسبت جذب / شاخص قطبی شدن |
پشتیبانی شده (DAR / PI) |
| ذخیره سازی اطلاعات |
500 گروه |
| نمايش |
صفحه نمایش LCD بزرگ 4 بیتی، پس زمینه خاکستری، 108 × 65 میلی متر |
| رابط USB |
آپلود، ذخیره و چاپ داده ها از طریق نرم افزار کامپیوتر |
| منبع برق |
باتری شارژ پذیر 12 ولت |
| خاموش کردن اتوماتیک |
۱۵ دقیقه بی فعالیت |
| قدرت دی الکتریک |
AC 3kV / 50Hz برای 1 دقیقه |
| دمای کار / رطوبت |
-10°C تا +50°C، <85%RH |
| دمای ذخیره / رطوبت |
-15°C تا +55°C، <90%RH |
| استانداردهای ایمنی |
IEC61010-1، IEC1010-2-31، IEC61557-1/5، IEC60529 (IP54) ، CAT III 300 ولت |
ویژگی های اصلی
عملکردهای حفاظت از شارژ کوتاه، حمل بیش از حد و ولتاژ باتری پایین، آزمایشات ساحلی را ایمن نگه می دارد.
از آزمایش عایق بندی، نسبت جذب (DAR) ، شاخص قطبی سازی (PI) و حالت های آزمایش سریع پشتیبانی می کند.
ولتاژ باقیمانده را پس از اتمام آزمایش برای کنترل ایمن تر شیء مورد آزمایش نشان می دهد.
تنظیم ولتاژ مرحله ای خروجی چندین سطح ولتاژ قابل انتخاب است، بنابراین یک ابزار طیف گسترده تری از الزامات آزمایش عایق را پوشش می دهد.
رابط USB با عملکرد شارژ باتری لیتیوم برای انتقال داده در محل.
پس از یک دوره بیکار به طور خودکار خاموش می شود تا از باتری محافظت کند.
خروجی ولتاژ مرحله ای و سطوح ولتاژ نامی
تنظیم ولتاژ مرحله ای
ابزار از یک تابع تنظیم ولتاژ مرحله استفاده می کند، بنابراین می تواند چندین سطح ولتاژ متمایز را به جای یک ولتاژ ثابت واحد تولید کند.این اجازه می دهد تا یک آزمایش کننده پوشش گسترده تر از گسترش الزامات آزمایش عایق بدون تعویض ابزار.
شش سطح ولتاژ نامی
ولتاژ آزمون نامی 250V، 500V، 1000V، 2500V، 5000V و 10kV قابل انتخاب است، آزمایشات عایق بندی از تجهیزات کنترل ولتاژ پایین تا موتورهای ولتاژ متوسط، ترانسفورماتورها و کابل ها را مطابقت می دهد.
تشخیص عایق DAR و PI
فراتر از یک خواندن مقاومت واحد، تست کننده نسبت جذب (DAR) و شاخص قطبی (PI) را محاسبه می کند تا رطوبت، آلودگی و پیری در سیستم عایق را نشان دهد.
سوالات عمومی
سوال 1: آزمایش کننده مقاومت عایق XHMR-10KVA برای چه کسانی طراحی شده است؟
برای کارگاه های تعمیر و تعمیر موتور و بازپرداخت، تیم های تعمیر ژنراتور و پمپ، برق سازان کارخانه های صنعتی، شرکت های نصب و نگهداری آسانسور و HVAC ساخته شده است،و نیروگاه های انرژی باد و خورشیدی که باید یکپارچگی عایق موتورها را بررسی کنند، ژنراتورها، کابل ها و دستگاه های اتصال تا 10kV در محل.
س2: چه ولتاژ های آزمایش و محدوده اندازه گیری را ارائه می دهد؟
این دستگاه شش ولتاژ آزمون نامی 250V، 500V، 1000V، 2500V، 5000V و 10kV را ارائه می دهد و مقاومت عایق را از 0.01MΩ تا 35TΩ با وضوح 0.01MΩ اندازه گیری می کند.
س3: آیا از تست ولتاژ مرحله ای و شاخص پشتیبانی می کند؟
بله، دستگاه دارای تابع تنظیم ولتاژ مرحله ای است که چندین سطح ولتاژ متفاوت را تولید می کندو همچنین از آزمایش نسبت جذب (DAR) و شاخص قطبی (PI) برای تجزیه و تحلیل عمیق تر حالت عایق پشتیبانی می کند.
سوال 4: داده های اندازه گیری چگونه ذخیره و منتقل می شوند؟
تا 500 گروه اندازه گیری در آن ذخیره می شوند و یک رابط USB با نرم افزار نظارت بر کامپیوتر به مهندسان اجازه می دهد تا به طور مستقیم سوابق را آپلود، ذخیره و چاپ کنند.
س5: چه استانداردهای ایمنی و حفاظت را برآورده می کند؟
این دستگاه با IEC61010-1، IEC1010-2-31 و IEC61557-1/5 مطابقت دارد، دارای درجه بندی IEC60529 (IP54) با CAT III 300V و درجه آلودگی 2 است.و مقاومت AC 3kV/50Hz را برای 1 دقیقه با مقاومت عایق بندی حداقل 50MΩ تحمل می کند.
برای مدل های ولتاژ دیگر، لوازم جانبی یا صفحه مشخصات کامل، لطفا با ما تماس بگیرید.
