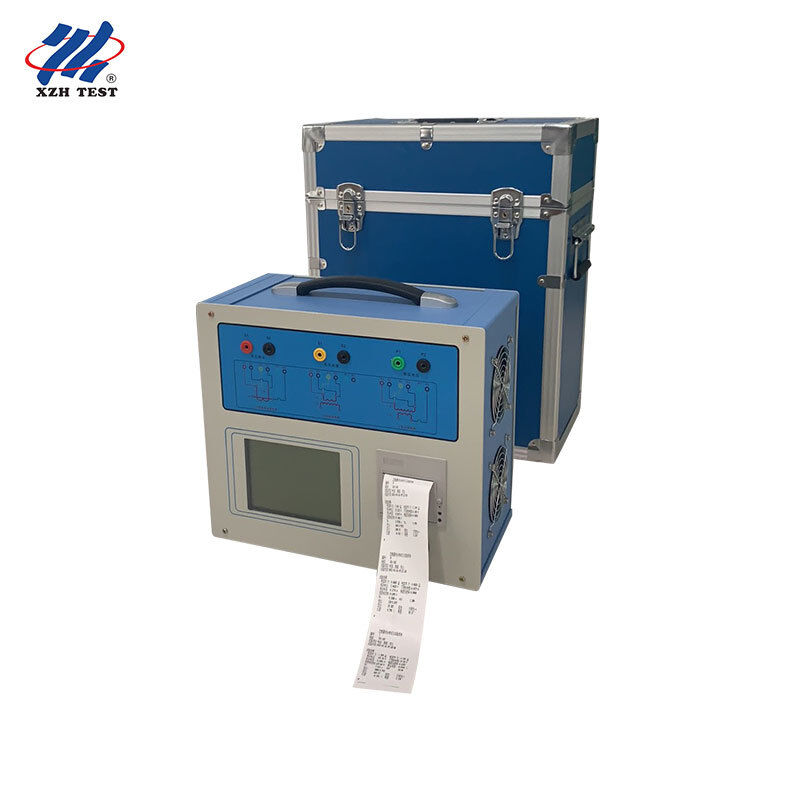

CT PT Analyzer Transformer Characteristic Tester.
XHTX206 CT PT Analyzer یک آزمایشگر ویژگی ترانسفورماتور جامع نسل جدید است که برای صنعت برق توسعه یافته است و جایگزین ترانسفورماتورهای سنتی نسبت متغیر می شود.ترانسفورماتورهای step-up و تقویت کننده های جریانبر اساس تکنولوژی پیشرفته آزمایش تبدیل فرکانس با یک سیستم عامل DSP و FPGA با عملکرد بالا، این به طور کامل ویژگی هیجان (ولت آمپر) ، نسبت تبدیل، قطبی،مقاومت پیچ دوم، آزمایش بار ثانویه، خطای نسبت و خطای زاویه ای از ترانسفورماتورهای جریان کلاس محافظت، کلاس اندازه گیری و کلاس TP، و همچنین ویژگی تحریک، نسبت،آزمایش قطب پذیری و مقاومت دوگانه پیچیدگی واحدهای الکترومغناطیسی PT.
برنامه ها و مخاطبان هدف:ساخته شده برای آزمایش پذیرش کارخانه های تولید کننده ترانسفورماتورهای جریان و ولتاژ، موسسات تحقیقاتی علوم برق و آزمایشگاه های آزمایش ولتاژ بالا،مهندسان راه اندازی حفاظت از رله، تیم های تحویل ایستگاه های فرعی و نگهداری پیشگیرانه و بخش های راه اندازی ساخت و ساز برق که نیاز به تأیید CT / PT در محل بدون ترانسفورماتورها، تقویت کننده ها یا جعبه های بار استاندارد دارند.
مشخصات کلیدی
| پارامتر |
مشخصات |
| اشیاء آزمایش |
واحد های الکترومغناطیسی CT (حراست / اندازه گیری / کلاس TP) ، PT |
| تولید |
0~180Vrms، 12Arms، 36A (قله) |
| دقت ولتاژ |
± 0.2% |
| محدوده نسبت CT |
1 ~ 40000 (1 ~ 2000 < 0.1%؛ 2000 ~ 5000 < 0.2%؛ 5000 ~ 35000 < 0.5%) |
| محدوده نسبت PT |
۱ تا ۳۵۰۰۰ |
| اندازه گیری فاز |
دقت ±5 دقیقه، وضوح 0.5 دقیقه |
| مقاومت پیچ دوم |
0~600Ω، <0.5% ±2mΩ |
| اندازه گیری بار AC |
0~1000VA، <0.5% ±0.02VA |
| منبع برق |
AC220V ±10٪، 50Hz |
| محیط کار |
-10 ~ 50 °C، رطوبت ≤ 90% |
| ابعاد / وزن |
۳۶۵ × ۲۹۰ × ۱۵۳ میلی متر / < ۱۰ کیلوگرم |
ویژگی های کلیدی
روش تبدیل فرکانس، منحنی های خاص تحریک CT / PT و منحنی های خطا 10٪ را آزمایش می کند، با نقطه های انعطاف تا 60kV با خروجی فقط 180Vrms و جریان 12Arms (36A اوج).
بررسی در محل ترانسفورماتورهای جریان بدون CT استاندارد، تقویت کننده، جعبه بار، تنظیم کننده ولتاژ یا کابل های جریان سنگین، که بار کار را به شدت کاهش می دهد و کارایی را بهبود می بخشد.
خطای نسبت در حدود ± 0.1٪ و خطای زاویه در حدود ± 5 دقیقه، امکان آزمایش میدان از ترانسفورماتورهای جریان کلاس 0.2S با محدوده نسبت 1 ~ 40000.
به طور خودکار ولتاژ/جریان نقطه انعطاف، منحنی خطای 10% (5%) ، عامل محدودی دقت (ALF) ، عامل ایمنی ابزار (FS) ، ثابت زمان ثانویه (Ts) را محاسبه می کند.ضریب باقیمانده (Kr)، استحکام اشباع شده و غیر اشباع شده
آزمایش یک کلید مقاومت DC CT، تحریک، نسبت و قطبیت با یک طرح سیم کشی برای تمام آزمایش های CT به جز بار، که با استانداردهای GB1208 (IEC60044-1) ، GB16847 (IEC60044-6) و GB1207 مطابقت دارد.
خروجی های تقویت کننده جریان اختصاصی 180A برای آزمایش جریان در محل.
ویژگی های پیشرفته
رابط گرافیکی پویا کامل چینی با نمودارهای سیم کشی خودکار که مطابق با آیتم آزمایش انتخاب شده نمایش داده می شود؛ نیازی به مرجع دستی نیست.
5.7 اینچ گرافیک LCD بازتاب دهنده، به وضوح در زیر نور مستقیم خورشید قابل مشاهده است.
عملکرد ماوس فوتو الکتریکی چرخان برای ورود سریع و آسان پارامتر.
چاپگر داخلی به طور خودکار گزارش های آزمایش را چاپ می کند؛ تا 1000 گروه از داده های آزمایش را با حفظ خاموش کردن قدرت ذخیره می کند.
طراحی قابل حمل با وزن کل کمتر از 9 کیلوگرم، آسان برای حمل به سایت های ساحلی.
ترکیب عملکردهای جامع آزمایش CT/PT، تکنولوژی تبدیل فرکانس و تولید گزارش خودکارXHTX206 دقت آزمایشگاهی و راحتی آماده برای آزمایش ویژگی های ترانسفورماتور را ارائه می دهد.
سوالات عمومی
سوال 1: تحلیلگر CT PT XHTX206 برای چه کسانی طراحی شده است؟
برای آزمایش پذیرش کارخانه تولید کنندگان CT / PT، موسسات تحقیقاتی علوم برق و آزمایشگاه های آزمایش ولتاژ بالا، مهندسان راه اندازی محافظت از رله طراحی شده است.تیم های تحویل ایستگاه فرعی و نگهداری پیشگیرانه، و بخش های راه اندازی ساختمان های برق که بر روی محل ترانسفورماتور را بررسی می کنند.
س2: چه آزمایشاتی می تواند انجام دهد؟
این دستگاه ویژگی های تحریک (ولت-آمپر) ، نسبت تبدیل، قطبیت، مقاومت پیچ دوم، بار دوم، خطای نسبت و خطای زاویه را برای حفاظت انجام می دهد.اندازه گیری و CT های کلاس TP، به علاوه ویژگی های تحریک، نسبت، قطب و مقاومت پیچ دوم برای واحدهای الکترومغناطیسی PT.
س3: چرا تکنولوژی تبدیل فرکانس مهم است؟
آزمایش تبدیل فرکانس منحنی ویژگی تحریک کامل و منحنی خطا 10٪ را با استفاده از تنها خروجی 180Vrms و جریان 12Arms تولید می کند ، اما CT ها را با نقاط خم تا 60kV اداره می کند ،از بین بردن نیاز به تقویت کننده های ولتاژ بالا و منابع جریان بزرگ.
سوال 4: آیا می تواند CT ها را بدون یک ترانسفورماتور استاندارد در محل تأیید کند؟
بله. این دستگاه بدون CT استاندارد، تقویت کننده، جعبه بار، تنظیم کننده ولتاژ یا کابل های جریان سنگین، ترانسفورماتورهای جریان را در محل بررسی می کند و خطا نسبت را در ± 0.1٪ و خطا زاویه را در ± 5 دقیقه به دست می آورد.به اندازه کافی برای 0آزمایشات میدان CT کلاس.2S.
س5: چه لوازم جانبی، بسته بندی و شرایط تحویل اعمال می شود؟
یک تقویت کننده فعلی اختصاصی اختیاری برای آزمایش جریان 180A در دسترس است. این ابزار در بسته بندی چوبی در عرض 5-8 روز کاری با پرداخت T / T و 1 مجموعه MOQ تحویل داده می شود.
