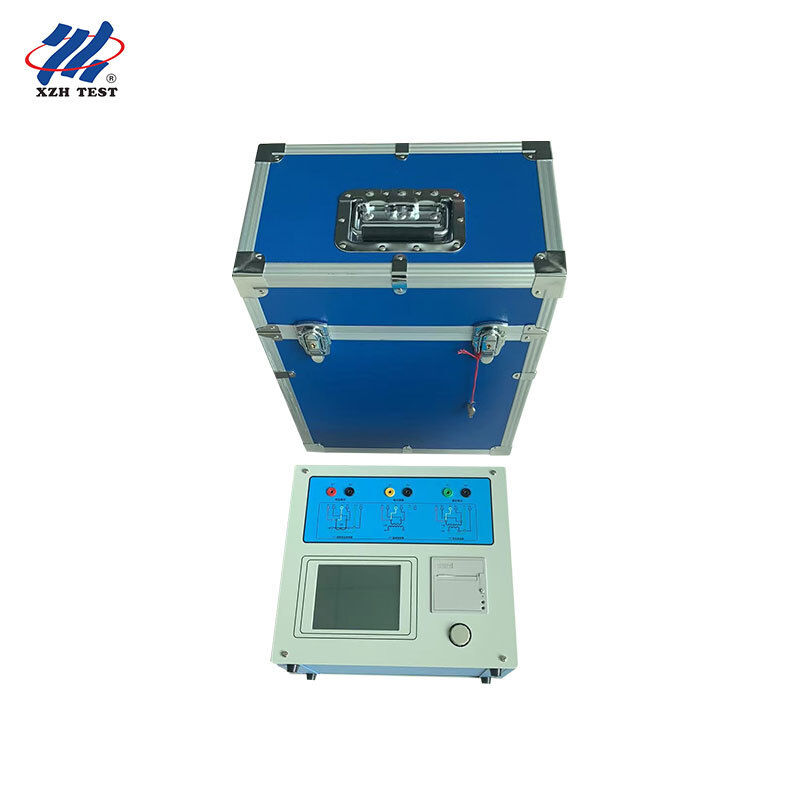

آنالایزر ترانسفورماتور جریان و ولتاژ با فرکانس متغیر | نقطه عطف 60 کیلو ولت | XHTX206
آنالایزر ترانسفورماتور جریان و ولتاژ با فرکانس متغیر XHTX206، نسل جدیدی از تستر جامع مشخصات ترانسفورماتور است که برای صنعت برق توسعه یافته و جایگزین ترکیب سنتی ترانسفورماتورهای نسبت متغیر، ترانسفورماتورهای افزاینده و تقویتکنندههای جریان میشود. این دستگاه با تکیه بر فناوری پیشرفته تست فرکانس متغیر با پلتفرم DSP و FPGA با کارایی بالا، به طور کامل تست مشخصات تحریک (ولتاژ-آمپر)، نسبت تبدیل، پلاریته، مقاومت سیمپیچ ثانویه، امپدانس ثانویه، خطای نسبت و خطای زاویه ترانسفورماتورهای جریان کلاس حفاظتی، اندازهگیری و TP را پوشش میدهد، همچنین تست مشخصات تحریک، نسبت، پلاریته و مقاومت سیمپیچ ثانویه واحدهای الکترومغناطیسی ترانسفورماتورهای ولتاژ را انجام میدهد. این دستگاه اتوماسیون بالاتر، پایداری بهتر و کارایی تست را به طور قابل توجهی برای تأیید حرفهای ترانسفورماتورها بهبود میبخشد.
کاربردها و مخاطبان هدف: طراحی شده برای شعب نگهداری شرکتهای شبکه و پیمانکاران مهندسی انتقال و توزیع (EPC)، تیمهای راهاندازی الکتریکی نیروگاههای بادی و خورشیدی، آزمایشگاههای تست الکتریکی شرکتهای صنعتی بزرگ مانند کارخانههای فولاد، سیمان و شیمیایی، شرکتهای خدمات تست الکتریکی و ارائهدهندگان اجاره تجهیزات، و کالجهای فنی حرفهای برق برای آموزش عملی تست مشخصات ترانسفورماتور.
مشخصات کلیدی
| پارامتر |
مشخصات |
| اشیاء تست |
ترانسفورماتور جریان (کلاس حفاظتی / اندازهگیری / TP)، واحدهای الکترومغناطیسی ترانسفورماتور ولتاژ |
| خروجی |
0 تا 180 ولت RMS، 12 آمپر RMS، 36 آمپر (پیک) |
| دقت ولتاژ |
±0.2% |
| محدوده نسبت ترانسفورماتور جریان |
1 تا 40000 (1 تا 2000 <0.1%؛ 2000 تا 5000 <0.2%؛ 5000 تا 35000 <0.5%)محدوده نسبت ترانسفورماتور ولتاژ1 تا 35000اندازهگیری فاز |
| دقت ±5 دقیقه، وضوح 0.5 دقیقه |
مقاومت سیمپیچ ثانویه |
| 0 تا 600 اهم، <0.5% ±2 میلیاهم |
اندازهگیری امپدانس AC |
| امپدانس ثانویه |
منبع تغذیه220 ولت AC ±10%، 50 هرتز |
| محیط کار |
-10 تا 50 درجه سانتیگراد، رطوبت ≤90%ابعاد / وزن |
| 365×290×153 میلیمتر / <10 کیلوگرم |
ویژگیهای کلیدی |
| روش فرکانس متغیر، منحنیهای مشخصه تحریک ترانسفورماتور جریان/ولتاژ و منحنیهای خطای 10% را تست میکند و نقاط عطف تا 60 کیلو ولت را با خروجی فقط 180 ولت RMS و جریان 12 آمپر RMS (36 آمپر پیک) مدیریت میکند. |
تأیید در محل ترانسفورماتورهای جریان بدون ترانسفورماتور جریان استاندارد، تقویتکننده، جعبه بار، تنظیمکننده ولتاژ یا کابلهای جریان سنگین، که بار کاری را به شدت کاهش داده و کارایی را بهبود میبخشد. |
| خطای نسبت در محدوده ±0.1% و خطای زاویه در محدوده ±5 دقیقه، امکان تست میدانی ترانسفورماتورهای جریان کلاس 0.2S با محدوده نسبت 1 تا 40000 را فراهم میکند. |
محاسبه خودکار ولتاژ/جریان نقطه عطف، منحنیهای خطای 10% (5%)، ضریب حد دقت (ALF)، ضریب امنیت دستگاه (FS)، ثابت زمانی ثانویه (Ts)، ضریب پسماند (Kr)، اندوکتانس اشباع شده و نشده.تست یک کلید مقاومت DC، تحریک، نسبت و پلاریته ترانسفورماتور جریان با یک طرح سیمکشی برای تمام تستهای ترانسفورماتور جریان به جز بار، مطابق با استانداردهای GB1208 (IEC60044-1)، GB16847 (IEC60044-6) و GB1207. |
تقویتکننده جریان اختصاصی اختیاری، خروجی 180 آمپر برای تست عبوری در محل را ارائه میدهد.
درجهبندیهای مناسب ترانسفورماتور جریان شامل P، TPY، اندازهگیری، PR، PX، TPS، TPX و TPZ است، با انتخاب خودکار استاندارد بر اساس نوع و کلاس ترانسفورماتور.
ویژگیهای پیشرفته
رابط گرافیکی پویا چینی با نمودارهای سیمکشی خودکار برای هر مورد تست انتخاب شده، که اپراتورها را گام به گام راهنمایی میکند.
صفحه نمایش LCD گرافیکی 5.7 اینچی ترانسفلکتیو، که در نور مستقیم خورشید برای کار میدانی در فضای باز به وضوح قابل خواندن است.
موشک نوری چرخشی برای ورود سریع و بصری پارامترها و عملیات.
چاپگر داخلی برای چاپ خودکار گزارش تست؛ تا 1000 گروه داده را با حفظ اطلاعات در صورت قطع برق ذخیره میکند.
ساختار قابل حمل با وزن کمتر از 9 کیلوگرم برای حمل و نقل آسان در میدان.
روش اندازهگیری چهار ترمینالی، تست دقیق مقاومت سیمپیچ ثانویه را با حذف خطاهای مقاومت سیمها تضمین میکند.
موارد تست برای ترانسفورماتورهای جریان
مورد تست
توضیحات
مقاومت سیمپیچ ثانویه
مقاومت DC سیمپیچ ثانویه ترانسفورماتور جریان را با روش چهار ترمینالی، محدوده 0 تا 600 اهم اندازهگیری میکند.
مشخصههای تحریک
منحنی مشخصه ولتاژ-آمپر ترانسفورماتور جریان و واحدهای الکترومغناطیسی ترانسفورماتور ولتاژ را تست میکند.
| نسبت تبدیل و پلاریته |
دقت نسبت ترانسفورماتور جریان/ولتاژ و پلاریته سیمپیچ را با عملیات یک کلید بررسی میکند. |
| امپدانس ثانویه |
امپدانس AC تا 1000 ولت آمپر را با دقت <0.5% ±0.02 ولت آمپر اندازهگیری میکند. |
| خطای نسبت و خطای زاویه |
خطای نسبت را در محدوده ±0.1% و خطای زاویه را در محدوده ±5 دقیقه محاسبه میکند. |
| تست عبوری |
با تقویتکننده اختیاری، خروجی تا 180 آمپر برای تست عبوری در محل را ارائه میدهد. |
| انطباق استانداردها و اصول تست |
XHTX206 از اصل تست روش فرکانس پایین برای تست مشخصههای تحریک پیروی میکند که ولتاژ و جریان تست مورد نیاز را به طور قابل توجهی کاهش میدهد و در عین حال دقت اندازهگیری را حفظ میکند. این دستگاه همچنین از روش محاسبه منحنی خطای 10% برای ارزیابی عملکرد ترانسفورماتورهای جریان کلاس حفاظتی استفاده میکند و به مهندسان کمک میکند تا تأیید کنند که دستگاههای حفاظتی در شرایط خطا به درستی عمل خواهند کرد. تمام تستها مطابق با استانداردهای GB1208 (IEC60044-1)، GB16847 (IEC60044-6) و GB1207 هستند و دستگاه به طور خودکار استاندارد مناسب را بر اساس نوع و کلاس ترانسفورماتور انتخاب میکند و نتایج سازگار و تکرارپذیری را تضمین میکند که توسط شرکتهای برق و آزمایشگاههای شخص ثالث در سراسر جهان پذیرفته شدهاند.برای انواع مختلف ساختارهای ترانسفورماتور جریان از جمله نوع بوشینگ، نوع سیمپیچی و نوع پنجرهای، ضمیمه دفترچه راهنما نمودارهای سیمکشی دقیق چهار ترمینالی را ارائه میدهد و اتصالات صحیح را برای اندازهگیری دقیق در هر پیکربندی تضمین میکند. تابع خودآزمایی دستگاه، مدارهای داخلی و کانالهای اندازهگیری را قبل از تست تأیید میکند، در حالی که تابع تست عبوری، حلقه جریان کامل را تأیید میکند و XHTX206 را به یک راه حل تأیید کامل برای متخصصان تست ترانسفورماتور تبدیل میکند. |
| سوالات متداول |
Q1: آنالایزر ترانسفورماتور جریان و ولتاژ XHTX206 برای چه کسانی طراحی شده است؟ |
| این دستگاه برای شعب نگهداری شرکتهای شبکه و پیمانکاران مهندسی انتقال و توزیع (EPC)، تیمهای راهاندازی الکتریکی نیروگاههای بادی و خورشیدی، آزمایشگاههای تست الکتریکی شرکتهای فولاد، سیمان و شیمیایی، شرکتهای خدمات تست الکتریکی و ارائهدهندگان اجاره تجهیزات، و کالجهای فنی حرفهای برق طراحی شده است. |
Q2: چه تستهایی را میتواند انجام دهد؟ |
این دستگاه تستهای مشخصات تحریک (ولتاژ-آمپر)، نسبت تبدیل، پلاریته، مقاومت سیمپیچ ثانویه، امپدانس ثانویه، خطای نسبت و خطای زاویه را برای ترانسفورماتورهای جریان کلاس حفاظتی، اندازهگیری و TP، به علاوه تستهای مشخصات تحریک، نسبت، پلاریته و مقاومت سیمپیچ ثانویه برای واحدهای الکترومغناطیسی ترانسفورماتورهای ولتاژ انجام میدهد.
Q3: چرا فناوری فرکانس متغیر مهم است؟
تست فرکانس متغیر، منحنی کامل مشخصه تحریک و منحنی خطای 10% را با استفاده از خروجی فقط 180 ولت RMS و جریان 12 آمپر RMS تولید میکند، اما ترانسفورماتورهای جریان با نقاط عطف تا 60 کیلو ولت را مدیریت میکند و نیاز به تقویتکنندههای ولتاژ بالا حجیم و منابع جریان بزرگ را از بین میبرد.
Q4: آیا میتواند ترانسفورماتورهای جریان را در محل بدون ترانسفورماتور استاندارد تأیید کند؟
بله. این دستگاه ترانسفورماتورهای جریان را در محل بدون ترانسفورماتور جریان استاندارد، تقویتکننده، جعبه بار، تنظیمکننده ولتاژ یا کابلهای جریان سنگین تأیید میکند و به خطای نسبت در محدوده ±0.1% و خطای زاویه در محدوده ±5 دقیقه دست مییابد که برای تست میدانی ترانسفورماتورهای جریان کلاس 0.2S کافی است.
Q5: چه لوازم جانبی، بستهبندی و شرایط تحویل اعمال میشود؟
یک تقویتکننده جریان اختصاصی اختیاری برای تست عبوری 180 آمپر موجود است. دستگاه در بستهبندی چوبی ظرف 5 تا 8 روز کاری، با پرداخت T/T و حداقل سفارش 1 ست تحویل داده میشود.
