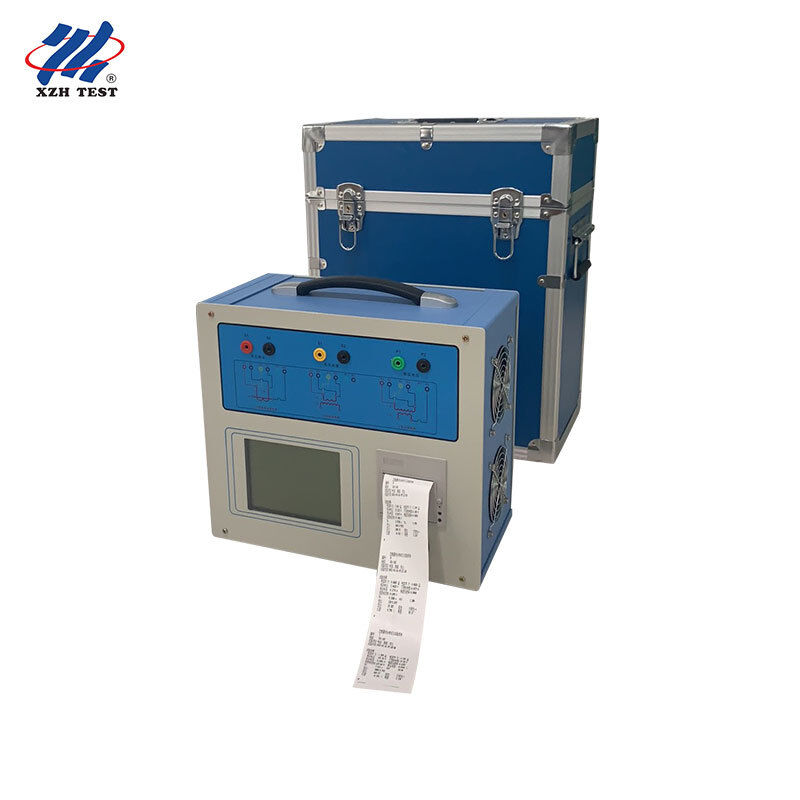

CT PT Tester Transformer Characteristic Analyzer. اندازه گیری دقیق. XHTX206.
XHTX206 CT PT Tester یک تحلیلگر ویژگی ترانسفورموری جامع برای صنعت برق است.ساخته شده بر روی یک پلت فرم DSP و FPGA با عملکرد بالا با تکنولوژی پیشرفته آزمایش تبدیل فرکانساین شامل ویژگی های تحریک (ولت-آمپر) ، نسبت تبدیل، قطبی، مقاومت پیچ دوم، بار دوم، خطای نسبت و آزمایش خطای زاویه برای کلاس محافظت،ترانسفورماتورهای جریان کلاس اندازه گیری و کلاس TP، و از ویژگی های تحریک، نسبت تبدیل، قطبی، مقاومت پیچ دوم و آزمایش خطای نسبت برای واحدهای الکترومغناطیسی PT پشتیبانی می کند.به عنوان یک ابزار نسل جدید که از طریق تحقیقات گسترده بازار و مطالعه نظری توسعه یافته است، آن را جایگزین ترکیبی سنتی از ترانسفورماتورهای نسبت متغیر، ترانسفورماتورهای مرحله ای و تقویت کننده های جریان، ارائه اتوماسیون بالاتر،ثبات بهتر و بهره وری آزمایش به طور قابل توجهی بهبود یافته برای تأیید ترانسفورماتور حرفه ای.
برنامه ها و مخاطبان هدف:ایده آل برای مراکز اندازه گیری و کالیبراسیون قدرت که بر روی سایت تایید CT کلاس 0.2S را انجام می دهند، تیم های آزمایش الکتریکی نیروگاه، تیم های آزمایش الکتریکی در راه آهن،صنایع پتروشیمی و معدن، آزمایشگاه های مهندسی برق دانشگاه و سازمان های آزمایش و صدور گواهینامه قدرت شخص ثالث که نیاز به اندازه گیری دقیق نسبت و زاویه خطای ترانسفورماتورهای ابزار دارند.
مشخصات کلیدی
| پارامتر |
مشخصات |
| اشیاء آزمایش |
واحد های الکترومغناطیسی CT (حراست / اندازه گیری / کلاس TP) ، PT |
| تولید |
0~180Vrms، 12Arms، 36A (قله) |
| دقت ولتاژ |
± 0.2% |
| محدوده نسبت CT |
1 ~ 40000 (1 ~ 2000 < 0.1%؛ 2000 ~ 5000 < 0.2%؛ 5000 ~ 35000 < 0.5%) |
| محدوده نسبت PT |
۱ تا ۳۵۰۰۰ |
| اندازه گیری فاز |
دقت ±5 دقیقه، وضوح 0.5 دقیقه |
| مقاومت پیچ دوم |
0~600Ω، <0.5% ±2mΩ |
| اندازه گیری بار AC |
0~1000VA، <0.5% ±0.02VA |
| منبع برق |
AC220V ±10٪، 50Hz |
| محیط کار |
-10 ~ 50 °C، رطوبت ≤ 90% |
| ابعاد / وزن |
۳۶۵ × ۲۹۰ × ۱۵۳ میلی متر / < ۱۰ کیلوگرم |
ویژگی های کلیدی
خطای نسبت در حدود ±0.1٪ و خطای زاویه در حدود ±5 دقیقه امکان آزمایش میدان از ترانسفورماتورهای جریان کلاس 0.2S را فراهم می کند.
روش تبدیل فرکانس با استفاده از خروجی 180Vrms و جریان 12Arms (36A اوج) ، نقاط انعطاف CT را تا 60kV اداره می کند.
بررسی در محل بدون CT استاندارد، تقویت کننده، جعبه بار، تنظیم کننده ولتاژ یا کابل های جریان سنگین، به طور چشمگیری کاهش بار کار آزمایش.
به طور خودکار ولتاژ/جریان نقطه انعطاف، منحنی خطای 10٪ (٪) ، فاکتور محدودی دقت (ALF) ، فاکتور ایمنی ابزار (FS) ،ثابت زمان ثانویه (Ts) و ضریب باقیمانده (Kr).
آزمایش یک کلید مقاومت DC CT، تحریک، نسبت و قطبیت با یک طرح سیم کشی واحد، مطابق با استانداردهای GB1208 (IEC60044-1) ، GB16847 (IEC60044-6) و GB1207.
تقویت کننده فعلی اختصاصی اختیاری 180A را برای آزمایش جریان در محل ارائه می دهد.
درجه های CT مناسب عبارتند از P، TPY، اندازه گیری، PR، PX، TPS، TPX و TPZ، با انتخاب استاندارد خودکار بر اساس نوع و کلاس ترانسفورمور.
ویژگی های پیشرفته
رابط گرافیکی چینی پویا با نمودار های سیم کشی خودکار برای هر مورد آزمایش انتخاب شده، که عامل را مرحله به مرحله راهنمایی می کند.
5.7 اینچ گرافیک LCD بازتاب دهنده، به وضوح قابل خواندن در نور مستقیم خورشید برای کار در فضای باز.
ماوس فتو الکتریکی چرخان برای ورود و کار سریع و بدیهی پارامترها
چاپگر داخلی برای چاپ خودکار گزارش آزمایش؛ ذخیره تا 1000 گروه داده با حفظ خاموش کردن برق.
ساخت قابل حمل با وزن کمتر از 9 کیلوگرم برای حمل و نقل آسان در زمینه.
روش اندازه گیری چهار پایانه ای با حذف خطاهای مقاومت سرب، آزمایش دقیق مقاومت پیچ دوم را تضمین می کند.
با قابلیت کامل تست CT/PT، تکنولوژی تبدیل فرکانس و گزارش خودکار،XHTX206 دقت آزمایشگاهی و راحتی آماده برای تجزیه و تحلیل ویژگی های ترانسفورم را ارائه می دهدعملکردهای پیشرفته خود آزمایشی و جریان آزمایشی دستگاه ارزش آن را برای تیم های راه اندازی بیشتر می کند.امکان تأیید کامل کل زنجیره اندازه گیری قبل از شروع آزمایش رسمی.
اقلام آزمایش برای ترانسفورماتورهای جریان
| ماده آزمایش |
توضیحات |
| مقاومت پیچ دوم |
اندازه گیری CT مقاومت DC دو طرفه با روش چهار پایانی، محدوده 0 ~ 600Ω |
| ویژگی های هیجان |
آزمایشات منحنی ویژگی ولت آمپر واحدهای الکترومغناطیسی CT و PT |
| نسبت تحول و قطبیت |
بررسی دقت نسبت CT/PT و قطب گرایی پیچ با یک کلید کار |
| بار ثانویه |
اندازه گیری بار AC تا 1000VA با دقت <0.5% ±0.02VA |
| خطای نسبت و خطای زاویه |
محاسبه خطا نسبت در عرض ± 0.1٪ و خطا زاویه در عرض ± 5 دقیقه |
| آزمایش جریان |
با تقویت کننده اختیاری، خروجی تا 180A برای آزمایش جریان در محل |
انطباق با استانداردها و اصول آزمایش
XHTX206 از اصل آزمایش روش فرکانس پایین برای آزمایش ویژگی های تحریک پیروی می کند.که ولتاژ و جریان آزمایش مورد نیاز را به طور قابل توجهی کاهش می دهد در حالی که دقت اندازه گیری را حفظ می کنداین ابزار همچنین روش محاسبه منحنی خطای 10٪ را برای ارزیابی عملکرد ترانسفورماتورهای جریان کلاس حفاظت اعمال می کند.کمک به مهندسان برای تأیید اینکه دستگاه های محافظ در شرایط نقص به درستی کار می کنندتمام آزمایشات با استانداردهای GB1208 (IEC60044-1) ، GB16847 (IEC60044-6) و GB1207 مطابقت دارند و ابزار به طور خودکار استاندارد مناسب را با توجه به نوع و کلاس ترانسفورمور انتخاب می کند.تضمین یکپارچه، نتایج قابل تکرار که توسط شرکت های عمومی و آزمایشگاه های شخص ثالث در سراسر جهان پذیرفته می شوند.
برای سازه های مختلف CT از جمله ترانسفورماتورهای جریان نوع بوش، نوع زخم و نوع پنجره، ضمیمه کتاب راهنما نمودار های سیم کشی دقیق چهار پای را ارائه می دهد.تضمین اتصال صحیح برای اندازه گیری دقیق در هر پیکربندیعملکرد خود آزمایشی ابزار قبل از آزمایش مدارهای داخلی و کانال های اندازه گیری را بررسی می کند، در حالی که عملکرد آزمایش جریان جریان کامل جریان را تأیید می کند.تبدیل XHTX206 به یک راه حل کامل تأیید برای متخصصان آزمایش ترانسفورم.
سوالات عمومی
سوال 1: آزمایشگر CT PT XHTX206 برای چه کسانی طراحی شده است؟
برای مراکز اندازه گیری و کالیبراسیون قدرت، تیم های آزمایش الکتریکی نیروگاه، تیم های آزمایش الکتریکی در صنایع راه آهن، پتروشیمی و معدن طراحی شده است.آزمایشگاه های مهندسی برق دانشگاه، و سازمان های آزمایش و صدور گواهینامه قدرت شخص ثالث.
س2: چه نوع ترانسفورماتی می تواند آزمایش کند؟
این تست ترانسفورماتورهای جریان کلاس محافظت، کلاس اندازه گیری و کلاس TP را شامل ویژگی های تحریک، نسبت، قطبی، مقاومت پیچ دوم، بار دوم،خطای نسبت و خطای زاویه، و همچنین واحدهای الکترومغناطیسی PT. درجه های CT P، TPY، اندازه گیری، PR، PX، TPS، TPX و TPZ پشتیبانی می شوند.
سوال 3: چگونه تست های فرکانس تبدیل به سود کار می کنند؟
آن را تولید ویژگی تحریک کامل و 10٪ منحنی خطای با تنها 180Vrms خروجی و 12Arms جریان در حالی که دستکاری CT با نقاط انعطاف تا 60kV،حذف نیاز به تقویت کننده های ولتاژ بالا و منابع بزرگ جریان.
سوال 4: برای تایید CT در محل، چه دقتی به دست می آید؟
خطای نسبت در عرض ± 0.1٪ و خطای زاویه در عرض ± 5 دقیقه، پشتیبانی از تأیید میدان از ترانسفورماتورهای جریان کلاس 0.2S در محدوده نسبت 1 ~ 40000 بدون یک ترانسفورماتور استاندارد،جعبه تقویت کننده یا بارگذاری.
س5: چه لوازم جانبی و شرایط تحویل در دسترس هستند؟
یک تقویت کننده فعلی اختصاصی اختیاری آزمایش جریان 180A را امکان پذیر می کند. آزمایش کننده در بسته بندی چوبی در عرض 5-8 روز کاری با پرداخت T / T و 1 مجموعه MOQ ارسال می شود.
