20kHz نرخ نمونه گیری در بار گیرنده نل تغییر دهنده تست کننده XHYZ1668

Name: 20kHz نرخ نمونه گیری در بار گیرنده نل تغییر دهنده تست کننده XHYZ1668
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYZ1668
Price: 4,115.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	شیان شانشی چین
نام تجاری:	XZH TEST
گواهی:	ISO CE
شماره مدل:	XHYZ1668

اطلاعات دقیق

محل منبع:

شیان شانشی چین

نام تجاری:

XZH TEST

گواهی:

ISO CE

شماره مدل:

XHYZ1668

برجسته کردن:

High Light

برجسته کردن:

تستر تعویض‌گر بار با نرخ نمونه‌برداری 20 کیلوهرتز

تستر ترانسفورماتور با دقت بالا

تستر تعویض‌گر بار با طراحی قابل حمل

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

قیمت:

قابل مذاکره

جزئیات بسته بندی:

بسته بندی چوبی

زمان تحویل:

5-8 روز کاری

شرایط پرداخت:

T/T

قابلیت ارائه:

3000 واحد در سال

توضیحات محصول

تستر کلید اتوماتیک زیر بار XHYZ1668 یک ابزار تشخیصی اثبات شده در میدان است که برای ارزیابی جامع کلیدهای اتوماتیک زیر بار ترانسفورماتور (OLTC) طراحی شده است. این دستگاه با توابع هوشمند پیشرفته و یک سیستم منوی کامل انگلیسی مهندسی شده است، که به پرسنل میدانی اجازه می دهد حتی با حداقل آموزش به راحتی کار کنند. ساختار فشرده، وزن سبک و قابلیت ضد تداخل عالی آن، بار فیزیکی را در طول آزمایش میدانی به طور موثر کاهش می دهد. این ابزار که به طور گسترده به عنوان یک انتخاب مورد اعتماد برای شرکت های تولید و توزیع برق و همچنین تولیدکنندگان ترانسفورماتور شناخته شده است، نقش حیاتی در تضمین تولید ایمن و ارتقاء کیفیت محصول ایفا می کند.

مشخصات فنی

پارامتر	مشخصات
جریان خروجی	1.0 آمپر / 0.5 آمپر (قابل انتخاب)
محدوده مقاومت گذار	0.3 اهم – 20 اهم (1.0 آمپر) \| 5 اهم – 40 اهم (0.5 آمپر)
محدوده زمان گذار	0 – 320 میلی ثانیه
ولتاژ مدار باز	24 ولت
دقت مقاومت	± (5% مقدار خوانده شده ± 0.1 اهم)
دقت زمان	± (0.1% مقدار خوانده شده ± 0.2 میلی ثانیه)
نرخ نمونه برداری	20 کیلوهرتز
ظرفیت ذخیره سازی	500 مجموعه داده (داخلی)
نمایشگر	LCD با روشنایی بالا 7 اینچی
ابعاد (واحد اصلی)	360 × 290 × 170 میلی متر
ابعاد (بسته کابل)	360 × 230 × 290 میلی متر
وزن (واحد اصلی)	6.15 کیلوگرم
طول کابل تست	استاندارد 13 متر (قابل سفارشی سازی)

شرایط عملیاتی

پارامتر	مشخصات
دمای محیط	-10 درجه سانتیگراد تا +50 درجه سانتیگراد
رطوبت نسبی	≤ 85% RH
منبع تغذیه کاری	AC 220 ولت ± 10%
فرکانس توان	50 ± 1 هرتز

ویژگی های کلیدی عملکرد

جریان خروجی بالا، ساختار سبک - جریان تست تا 1.0 آمپر را با سازگاری با ترانسفورماتورهای نوع YN، Y و دلتا ارائه می دهد؛ مقادیر مقاومت بدون تبدیل دستی مستقیماً نمایش داده می شوند.
حالت های تست دوگانه - از اندازه گیری با سیم پیچ و بدون سیم پیچ پشتیبانی می کند و با سناریوهای میدانی و پیکربندی های مختلف ترانسفورماتور سازگار است.
نمایش تطبیقی شکل موج - محورهای مقاومت، زمان و دامنه را بر اساس مقادیر نمونه برداری شده برای تجسم و تجزیه و تحلیل بهینه شکل موج به طور خودکار تنظیم می کند.
مدار حفاظتی جامع - محافظ های داخلی، عملکرد پایدار و قابل اعتماد را در شرایط میدانی و محیط های الکتریکی چالش برانگیز تضمین می کنند.
LCD با روشنایی بالا 7 اینچی - نمایشگر بزرگ و واضح برای تجزیه و تحلیل راحت شکل موج حتی در محیط های بیرونی یا کم نور.
ذخیره سازی داخلی 500 مجموعه - ثبت خودکار داده ها با بازیابی سریع و چاپ حرارتی در محل برای مستندسازی فوری.

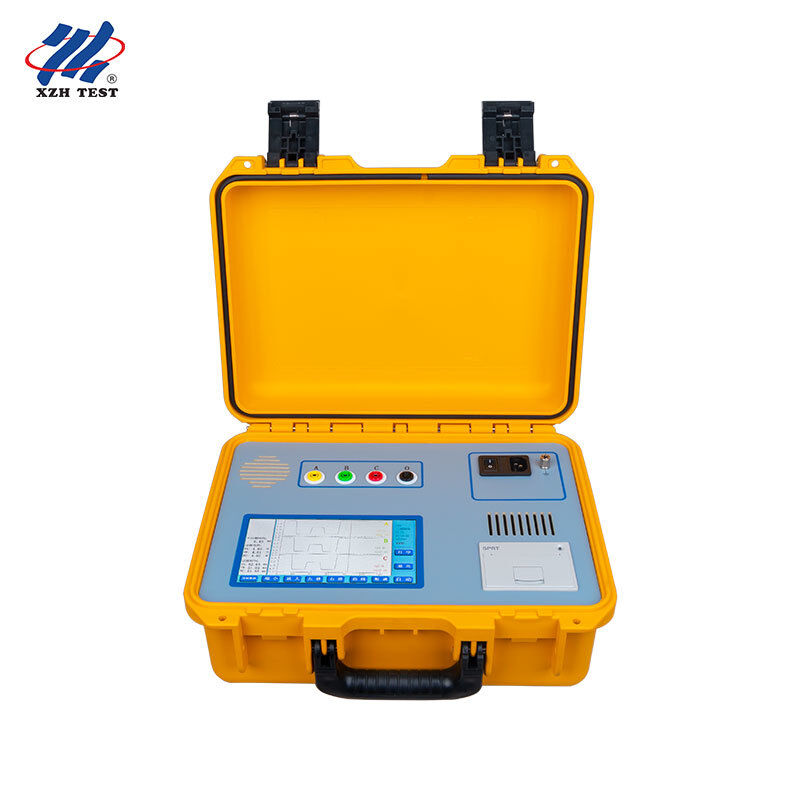

تصویر محصول

XHYZ1688

راهنمای عیب یابی میدانی

مسئله 1: شکل موج خرابی برد CPU
شکل موج زیر ممکن است نشان دهنده نقص در برد CPU باشد.
راه حل: برد CPU را تعویض کنید.

CPU Board Failure Waveform

مسئله 2: شکل موج نوسان خودکار دستگاه
شکل موج زیر ممکن است به دلیل نوسان خودکار دستگاه ظاهر شود.
راه حل: پس از تخلیه کامل نمونه، در جهت 1-n تست کنید و اطمینان حاصل کنید که سیم پیچ های تست نشده به درستی اتصال کوتاه و زمین شده اند. در صورت لزوم حساسیت یا سطح تریگر دستگاه را تنظیم کنید.

Self-Oscillation Waveform

سوالات متداول

Q1: آیا این تستر برای نگهداری شبکه توزیع برق شهری مناسب است؟

بله، XHYZ1668 برای شبکه های توزیع برق شهری که ترانسفورماتورهای مجهز به OLTC در پست های شهری و حومه شهر مستقر شده اند، بسیار مناسب است. نرخ نمونه برداری 20 کیلوهرتز آن، ثبت شکل موج با وضوح بالا را برای تشخیص دقیق فراهم می کند، در حالی که سیستم منوی انگلیسی ساده به تیم های خدمات شهری اجازه می دهد تا بدون آموزش تخصصی به طور موثر از آن استفاده کنند. حافظه داخلی 500 مجموعه از برنامه های نگهداری مبتنی بر وضعیت سیستماتیک را در دارایی های پست توزیع شده پشتیبانی می کند.

Q2: آیا این دستگاه می تواند تشخیص های معمول ترانسفورماتور را در کارخانه های تولید صنعتی انجام دهد؟

قطعاً. تأسیسات صنعتی با کوره های قوس الکتریکی، درایوهای موتور بزرگ و بارهای تولید سنگین، ترانسفورماتورها را در معرض تغییرات مکرر شیر و تنش الکتریکی قرار می دهند. حالت های تست دوگانه XHYZ1668 (با سیم پیچ و بدون سیم پیچ) انعطاف پذیری را برای تشخیص های برنامه ریزی شده در زمان خاموشی و تست های فرصت طلبانه در طول وقفه های تولید فراهم می کند. طراحی ضد تداخل آن حتی در محیط های پر سر و صدای الکتریکی کارخانه، اندازه گیری های دقیقی را تضمین می کند.

Q3: آیا برای ترانسفورماتورهای ایستگاه پمپاژ خطوط لوله نفت و گاز مناسب است؟

بله. ایستگاه های پمپاژ خطوط لوله در محیط های دورافتاده و اغلب خشن عمل می کنند که در آن قابلیت اطمینان ترانسفورماتور برای جریان بی وقفه حیاتی است. واحد اصلی فشرده 360×290×170 میلی متر و وزن 6.15 کیلوگرمی XHYZ1668، حمل و نقل آسان آن را به ایستگاه های پمپاژ ایزوله می کند. محدوده دمای عملیاتی گسترده آن (-10 درجه سانتیگراد تا +50 درجه سانتیگراد) و راهنمای عیب یابی آماده در میدان با مراجع شکل موج بصری، تشخیص سریع در محل را بدون نیاز به بازگرداندن تجهیزات به کارگاه مرکزی امکان پذیر می کند.

Q4: آیا می توان از آن برای نگهداری ترانسفورماتورهای نیروگاه برق آبی استفاده کرد؟

نیروگاه های برق آبی چالش های منحصر به فردی را با رطوبت بالا و برنامه های تولید متغیر ارائه می دهند. XHYZ1668 با رطوبت نسبی تا 85% به طور قابل اعتماد کار می کند و شامل یک مدار حفاظتی جامع است که در برابر مشکلات الکتریکی مرتبط با رطوبت محافظت می کند. توانایی آن در تست ترانسفورماتورهای نوع YN، Y و دلتا با خواندن مستقیم مقاومت (بدون تبدیل دستی) تست پیکربندی های مختلف ترانسفورماتور که معمولاً در تأسیسات برق آبی یافت می شوند را ساده می کند.

Q5: آیا این تستر برای نگهداری سیستم های برق بیمارستان ها و پردیس های دانشگاهی مناسب است؟

پردیس های سازمانی با توزیع ولتاژ متوسط اختصاصی و ترانسفورماتورهای داخلی، نیاز به تست قابل اعتماد OLTC برای جلوگیری از خاموشی های ناخواسته دارند. عملکرد بصری XHYZ1668، چاپگر حرارتی برای مستندسازی فوری و حافظه 500 مجموعه ای برای تجزیه و تحلیل روند، آن را برای تیم های مدیریت تأسیسات پردیس که به سوابق نگهداری قابل حسابرسی نیاز دارند، ایده آل می کند. طراحی قابل حمل سبک وزن آن به یک تکنسین اجازه می دهد تا بین مکان های مختلف ترانسفورماتور در محوطه های وسیع پردیس جابجا شود.
