OTD & DDF ترانسفورماتور تستر با صفحه نمایش لمسی LCD | XHYS101

Name: OTD & DDF ترانسفورماتور تستر با صفحه نمایش لمسی LCD | XHYS101
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYS101
Price: 4,115.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	شیان شانشی چین
نام تجاری:	XZH TEST
گواهی:	ISO CE
شماره مدل:	XHYS101

اطلاعات دقیق

محل منبع:

شیان شانشی چین

نام تجاری:

XZH TEST

گواهی:

ISO CE

شماره مدل:

XHYS101

برجسته کردن:

High Light

برجسته کردن:

تست کننده ترانسفورماتور LCD TFT صفحه بزرگ

تست کننده ترانسفورم دلتای روغن

آزمایش کننده ترانسفورم فاکتور دفع دی الکتریک

Trading Information

مقدار حداقل تعداد سفارش:

1 واحد

قیمت:

قابل مذاکره

جزئیات بسته بندی:

بسته بندی چوبی

زمان تحویل:

5-8 روز کاری

شرایط پرداخت:

T/T

قابلیت ارائه:

3000 واحد در سال

توضیحات محصول

XHYS101 تست کننده از دست دادن دی الکتریک روغن عایقیک ابزار تخصصی با دقت بالا است که برای توصیف جامع مایعات عایق بندی مورد استفاده در تجهیزات برق طراحی شده است.آن را به دقت اندازه گیری سه پارامتر کیفیت نفت مهم ضریب از دست دادن دی الکتریک (tan δ، OTD/DDF) ، اجازه پذیری نسبی، و مقاومت حجم DC، ارائه یک پروفایل دی الکتریک کامل که فراتر از آزمایش ولتاژ قطع ساده است.ادغام تکنولوژی پیشرفته میکرو کامپیوتری تک تراشه، ابزار به طور کامل بدون نظارت از کل جریان کار آزمایش: افزایش دمای، حفظ دمای دقیق، نمونه گیری داده های با دقت بالا، محاسبات ریاضی،نمایش نتایج در زمان واقعیبا ولتاژ آزمون AC تا 2200V و کنترل دمای از 40°C تا 120°C،XHYS101 ابزار تشخیصی نهایی برای ارزیابی وضعیت روغن ترانسفورم است.، تجزیه و تحلیل پیری و تشخیص آلودگی.

مشخصات فنی

پارامتر	مشخصات
پارامترهای اندازه گیری شده
محدوده ظرفیت	5 pF 200 pF
محدوده اجازه پذیری نسبی	1.000 30 دلار000
محدوده فاکتور از دست دادن دی الکتریک (Tan δ)	0.00001 100
محدوده مقاومت DC	2.5 MΩ·m 20 TΩ·m
دقت اندازه گیری
اجازه نسبی	± ((1 ¢ 10) ٪ از خواندن
فاکتور از دست دادن دی الکتریک	± ((۵٪ از خواندن ± 0.0002)
مقاومت DC	±10٪ از خواندن
قطعنامه
ظرفیت	0.01 pF
اجازه نسبی	0.001
فاکتور از دست دادن دی الکتریک	0.00001
ولتاژ و دمای آزمایش
ولتاژ آزمون AC	200 ولت 2200 ولت، قابل تنظیم مداوم، 50 هرتز
ولتاژ آزمون DC	0 500 ولت، قابل تنظیم مداوم
محدوده دما	۴۰-۱۲۰ درجه سانتیگراد
دقت درجه حرارت	±0.5°C
برق و تامین برق
ولتاژ منبع برق	AC 220V ± 10٪
فرکانس منبع برق	50 Hz / 60 Hz ± 1٪
مصرف برق	500 وات

ویژگی های کلیدی عملکرد

تجزیه و تحلیل کامل پروفایل دی الکتریکدر یک آزمایش خودکار، تمام سه پارامتر مهم کیفیت روغن را اندازه گیری می کند: فاکتور از دست دادن دی الکتریک (tan δ / OTD / DDF) ، اجازه پذیری نسبی و مقاومت حجم DC.این مجموعه داده های جامع امکان ارزیابی پیری روغن را فراهم می کند، آلودگی توسط ترکیبات قطبی، ورودی رطوبت و محتوای ذرات رسانا بسیار فراتر از آنچه یک آزمایش ساده BDV می تواند نشان دهد.
اتوماسیون کاملا بدون نظارت- میکرو کامپیوتری یک تراشه ای یکپارچه کنترل خودکار کل روند کار را انجام می دهد: افزایش دمای به هدف، حفظ دمای دقیق در نقطه تنظیم، نمونه گیری داده با وضوح بالا،محاسبه در زمان واقعی، و نتایج تولید.
کنترل درجه حرارت در محدوده گستردهگرمایش دقیق از 40 درجه سانتیگراد تا 120 درجه سانتیگراد با دقت ±0.5 درجه سانتیگراد، مشخصه سازی دی الکتریک وابسته به درجه حرارت را امکان پذیر می کند.اندازه گیری tan δ در دمای بالا نشان دهنده تخریب روغن است که ممکن است در دمای محیط آشکار نباشد.
ولتاژ آزمایشی دوگانه AC/DCخروجی AC تنظیم شده به طور مستمر (2002200V، 50Hz) برای اندازه گیری از دست دادن دی الکتریک و اجازه پذیری، به علاوه خروجی DC (0500V) برای تعیین مقاومت حجم.
اندازه گیری مقاومت فوق گستردهدامنه مقاومت DC از 2.5 MΩ·m تا 20 TΩ·m طیف کامل را از روغن بسیار آلوده تا مایع عایق اولیه پوشش می دهد.
صفحه لمسی LCD با وضوح بالاصفحه نمایش LCD TFT بزرگ با رابط لمسی، تجسم واضح داده های اندازه گیری و نتایج تشخیصی را فراهم می کند و ذخیره سازی داده های داخلی را برای روند طولانی مدت فراهم می کند.

تصویر محصول

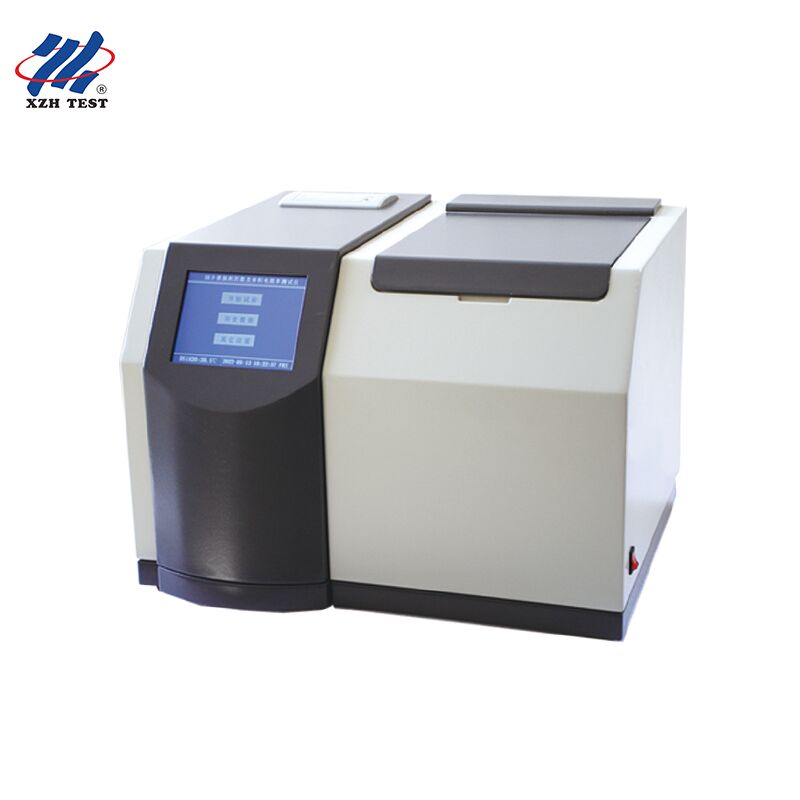

XHYS101 Insulating Oil Dielectric Loss Tester

راهنمای رفع مشکل

شماره A: "شرکت کوتاه لیوان الکترود" نشان داده شده است
بررسی کنید که آیا شکاف های موقعیت الکترود های داخلی و خارجی هماهنگ هستند و بررسی کنید که الکترود داخلی آزاد نیست. علت اصلی معمولاً الکترود داخلی آزاد است.

شماره B: "لطفا کالیبراسیون لیوان خالی را انجام دهید" نشان داده شده است
هنگامی که ظرفیت لیوان خالی خارج از 60±5 pF باشد مورد نیاز است. علل احتمالی: (الف) الکترود ها به طور نادرست قرار داده شده اند؛ (ب) لیوان روغن تمیز نشده است.

مسئله C: صداهای بزر 5 بار و ابزار بازگشت به رابط روشن
a) بررسی کنید که ظرفیت لیوان خالی در محدوده 60±5 pF باشد. b) بررسی کنید که لیوان روغن به درستی قرار گرفته و تخلیه رخ نمی دهد.

مسئله D: مقاومت الکتروشیمی DC در زمان 60 ثانیه ثابت است
بررسی کنید که ساعت داخلی ابزار به درستی کار می کند؛ در صورت لزوم ساعت را تنظیم کنید.

مسئله E: حداقل رقم قابل توجه پارامتر ولتاژ تنظیم شده صفر نیست
از کلید [کم کردن] برای کاهش مقدار ولتاژ تنظیم شده استفاده کنید، سپس از کلید [افزایش] برای تنظیم به مقدار مورد نظر استفاده کنید.

پرسش های مکرر

سوال1: آیا این تستر برای متخصصان نظارت بر وضعیت روغن ترانسفورم مناسب است؟

بله، XHYS101 ابزار قطعی برای برنامه های نظارت بر وضعیت روغن است که فراتر از تست ولتاژ خرابی اولیه است. در حالی که یک تست کننده BDV فقط آلودگی بزرگ را شناسایی می کند،این ابزار پارامترهای tan δ (فاکتور از دست دادن دی الکتریک) و مقاومت DC را اندازه گیری می کند که نشان دهنده تجزیه اولیه روغن از اکسیداسیون است.، استرس حرارتی و تجمع آلاینده های قطبی.متخصصان نظارت بر وضعیت می توانند این پارامترها را در طول زمان ردیابی کنند تا عمر باقی مانده نفت را پیش بینی کنند و بودجه های جایگزین نفت مبتنی بر شواهد را ایجاد کنند.

س2: آیا آزمایشگاه های تحقیقاتی ولتاژ بالا می توانند از این برای توصیف مواد استفاده کنند؟

مطمئناً، آزمايشگاه هاي تحقيقاتي که سيالات عفوني جديد رو توسعه ميدنو دی الکتریک های مخلوط نیاز به ابزارهای قادر به مشخصه سازی دقیق دی الکتریک در سراسر دمایمحدوده XHYS101 ′s 40 ′ 120 °C با دقت ± 0.5 °C و دقت ± 5٪ tan δ داده های با کیفیت انتشار را فراهم می کند.اندازه گیری مقاومت DC تا 20 TΩ · m برای توصیف مایعات مصنوعی فوق خالص مورد استفاده در برنامه های HVDC به ویژه ارزشمند است.

س3: چگونه به شرکت های تحلیل شکست پزشکی الکتریکی خدمت می کند؟

هنگامی که ترانسفورماتورها شکست می خورند، محققان پزشکی قانونی باید علت اصلی را تعیین کنند و وضعیت روغن شواهد کلیدی است. XHYS101 داده های دی الکتریک کمی را ارائه می دهد:رنگ قرمز بالا δ با مقاومت پایین نشان دهنده آلودگی رسانا از قوس• افزایش رنگ مشکی δ با مقاومت عادی نشان دهنده اکسیداسیون است؛ تغییرات در اجازه پذیری ممکن است نشان دهنده ورود رطوبت باشد.ارائه شواهد قانونی جامع برای مطالبات بیمه و حمایت از دادرسی.

سوال 4: آیا برای مشاوران توسعه عمر ترانسفورماتور و مدیریت دارایی مناسب است؟

مشاوران مدیریت دارایی که در مورد تصمیمات تمدید عمر ترانسفورماتور در مقابل جایگزینی آن ها مشاوره می دهند، به داده های عینی برای توجیه توصیه های چند میلیون دلاری نیاز دارند.XHYS101 ′s اندازه گیری از دست دادن دی الکتریک و مقاومت داده های وضعیت روغن دانه ای مورد نیاز برای مدل باقی مانده عمر مفید را فراهم می کند. Tan δ روند در دمای بالا نشان می دهد تخریب کاغذ عایق که با درجه پلیمر شدن (DP) ارتباط دارد

س5: آیا متخصصان استخراج نفت می توانند از این برای تأیید اثربخشی درمان استفاده کنند؟

شرکت های بازیابی نفت که روغن ترانسفورماتور مورد استفاده را از طریق فیلتر، گاز زدایی و درمان گل پردازش می کنند باید نشان دهند که روغن بازیابی شده با مشخصات مطابقت دارد.XHYS101 ارائه می دهد پیش از و پس از پروفایل دی الکتریک کامل: اندازه گیری اولیه میزان آلودگی را تعیین می کند و اندازه گیری پس از بازسازی، بازگرداندن به مقادیر قابل قبول را تأیید می کند.این بهبود مستند شده سرمایه گذاری را برای بازیابی توجیه می کند و تضمین کیفیت را فراهم می کند که روغن بازسازی شده به طور قابل اعتماد در خدمات انجام می شود.
