تستر تخلیه جزئی چند منظوره برای تشخیص زنده در محل|XHJF801B

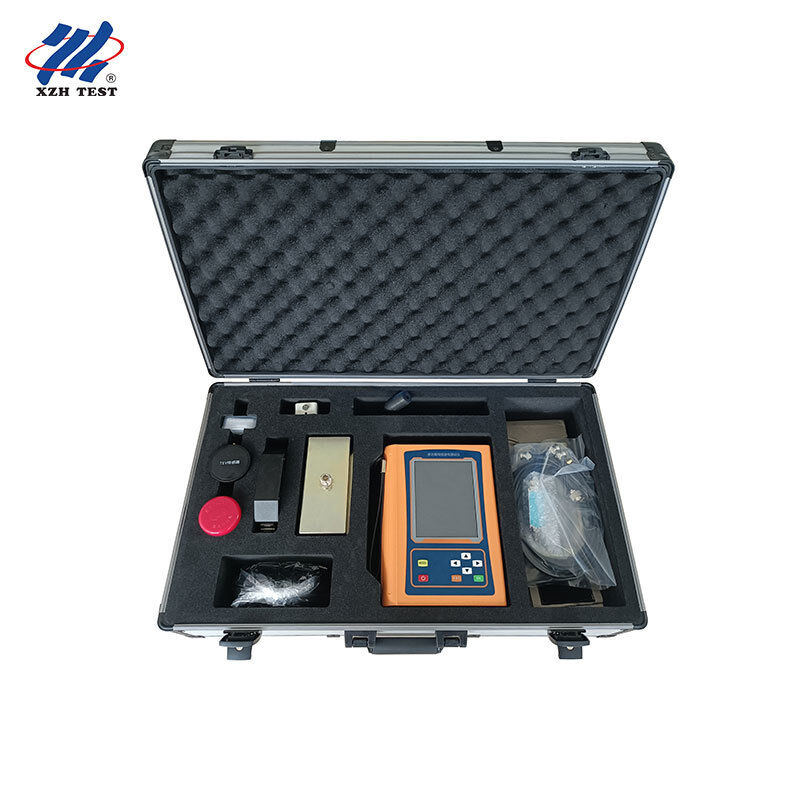

دستگاه XHJF801B یک تستر تخلیه جزئی (PD) چهار در یک چند منظوره است که برای تشخیص زنده تجهیزات الکتریکی ولتاژ بالا در محل طراحی شده است. با ادغام تشخیص اولتراسونیک (AA/AE) بدون تماس/تماسی، ولتاژ گذرا زمین (TEV)، فرکانس بالا (HF) و فرکانس فوق العاده بالا (UHF)، به تیم‌های خدمات شهری و تیم‌های نگهداری پست اجازه می‌دهد تا به سرعت عیوب عایقی را در تابلوهای برق، GIS، ترانسفورماتورها و سیستم‌های کابل در حین کار با برق پیدا کنند، که منجر به کاهش قطعی‌های ناخواسته و بهبود قابلیت اطمینان شبکه می‌شود.

مخاطبان هدف

طراحی شده برای تیم‌های بازرسی میدانی و تشخیص زنده:

• تیم‌های بهره‌برداری و نگهداری شبکه توزیع و پست که بازرسی PD با برق (زنده) انجام می‌دهند
• تیم‌های نگهداری خطوط کابل که اتصالات کابل، پایانه‌ها و سیم‌های شیلددار را آزمایش می‌کنند
• مهندسان میدانی شرکت‌های برق که نگهداری مبتنی بر وضعیت (CBM) تابلوهای برق و GIS را انجام می‌دهند

ویژگی‌های کلیدی

• تشخیص چهار در یک: اولتراسونیک (AA/AE)، TEV، HF و UHF در یک دستگاه دستی
• پردازش پیشرفته سیگنال RF و فرکانس بالا برای حساسیت بالا و ضد تداخل در محل
• سنسور اولتراسونیک کوپل شده با هوا بدون تماس داخلی؛ سنسور اولتراسونیک کوپل شده با سطح خارجی اختیاری
• پنجره‌های تحلیل فاز-خطی، PRPD و PRPS برای تشخیص تخلیه بصری
• ذخیره سازی داده‌ها، مشاهده، حذف و ضبط شکل موج برای گزارش دهی در محل
• آستانه‌های توجه/هشدار چند سطحی با اعلان‌های دامنه کدگذاری شده با رنگ
• باتری لیتیومی با ظرفیت بالا برای 6 تا 8 ساعت کار مداوم در میدان
• سیستم عامل تعبیه شده لینوکس برای گسترش راحت قابلیت‌های آینده

کاربردها

• تشخیص زنده در محل تابلوهای برق (کابینت‌های سوئیچ) و GIS
• اتصالات کابل، پایانه‌ها و عایق کابل ولتاژ بالا
• ترانسفورماتورهای قدرت و بوشینگ‌ها در حین بازرسی با برق
• شینه ها، عایق‌ها و سایر تجهیزات الکتریکی با برق

مشخصات فنی
