ترانسفورمور وایلینگ آنالیزور تغییر شکل با فرکانس پاک کننده XHBX1502

Name: ترانسفورمور وایلینگ آنالیزور تغییر شکل با فرکانس پاک کننده XHBX1502
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1502
Price: 4,115.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	شیان شانشی چین
نام تجاری:	XZH TEST
گواهی:	ISO CE
شماره مدل:	XHBX1502

اطلاعات دقیق

محل منبع:

شیان شانشی چین

نام تجاری:

XZH TEST

گواهی:

ISO CE

شماره مدل:

XHBX1502

برجسته کردن:

High Light

برجسته کردن:

آنالایزر تغییر شکل سیم‌پیچ ترانسفورماتور با اندازه‌گیری جاروب فرکانسی بخش‌بندی شده

آنالایزر پاسخ فرکانسی با جاروب فرکانسی پرسرعت دیجیتال مبتنی بر DDS

تست کننده ترانسفورماتور رابط بی سیم بلوتوث

Trading Information

مقدار حداقل تعداد سفارش:

1 مجموعه

قیمت:

قابل مذاکره

جزئیات بسته بندی:

بسته بندی چوبی

زمان تحویل:

5-8 روز کاری

شرایط پرداخت:

T/T

قابلیت ارائه:

3000 واحد در سال

توضیحات محصول

XHBX1502 تحلیلگر انحراف پیچ و تاب ترانسفورماتوریک ابزار پیشرفته تشخیصی غیر مخرب است که بر اساس تکنولوژی Frequency Response Analysis (FRA) ساخته شده است.طراحی شده برای تشخیص خرابی های مکانیکی داخلی در ترانسفورماتورهای قدرت نامی از 63kV تا 500kVهنگامی که یک ترانسفورماتور ساخته می شود، هر پیچ و تاب دارای یک امضای پاسخ فرکانسی منحصر به فرد و پایدار است که توسط پارامترهای ظرفیت توزیع شده (Ci) و نفوذ (Li) تعیین می شود.حوادث مانند خرابی مدار کوتاه، اثرات حمل و نقل، فعالیت لرزه ای، یا نیروهای الکترومغناطیسی از جریان های شکاف می تواند به طور فیزیکی جابجایی یا تغییر شکل پیچ ها،تغییر این پارامترهای توزیع شده و ایجاد تغییرات قابل اندازه گیری در پاسخ فرکانسXHBX1502 از DDS استفاده می کنه برای گرفتن و مقایسه این امضاهاو جهت انحرافات پاسخ برای تعیین اینکه آیا ترانسفورماتور نیاز به تعمیر عمده دارد یا خیر.

مشخصات فنی

پارامتر	مشخصات
عملکرد اندازه گیری
محدوده اندازه گیری دامنه	-120 dB تا +20 dB
دقت اندازه گیری دامنه	0.1 دی سی بی
دقت فرکانس اسکن	0.005 درصد
تکرار پذیری آزمایش در فاز	99.9 درصد
ویژگی های سیگنال
مقاومت ورودی سیگنال	1 MΩ
مقاومت خروجی سیگنال	50 Ω
دامنه خروجی سیگنال	±20 ولت
کاربرد و فیزیکی
رتبه بندی قابل استفاده ترانسفورماتور	۶۳ کیلوولت ۵۰۰ کیلوولت
ابعاد ابزار (L × W × H)	۳۴۰ × ۲۴۰ × ۲۱۰ میلی متر
ابعاد قاب (L × W × H)	۳۷۰ × ۲۸۰ × ۲۶۰ میلی متر
ابعاد جعبه کابل (L × W × H)	۴۲۰ × ۳۰۰ × ۳۰۰ میلی متر
وزن کل	20 کیلوگرم
محیط زیست
دمای کار	-10°C تا +40°C
دمای ذخیره سازی	-20°C تا +70°C
رطوبت نسبی	< ۹۰٪، بدون فشرده سازی

ویژگی های کلیدی عملکرد

پاکسازی فرکانس سریع دیجیتال مبتنی بر DDSتکنولوژی سنتز دیجیتال مستقیم (DDS) سیگنال های تحرک دقیق و قابل تکرار را در طیف فرکانس اندازه گیری تولید می کند و دقت فرکانس اسکن 0.005٪ و 99.9٪ تکرار پذیری آزمایش در فاز برای مقایسه های بسیار قابل اعتماد قبل و بعد.
اندازه گیری فرکانس قطعی- به طور خودکار طیف فرکانس را به بخش های بهینه شده تقسیم می کند، تمرکز بر رزولوشن اندازه گیری در باند های فرکانسی حساس به حالت های خاص تغییر شکل پیچ و تابتلسکوپی محوری، و فشرده سازی حلقه
تجزیه و تحلیل دامنه گسترده پویادامنه اندازه گیری دامنه (-120dB) تا (+20dB) هر دو تغییرات ظریف در مرحله اولیه پیچ و تاب و نشانه های تغییر شکل ناخالص را با 0.رزولوشن 1dB برای تمایز دقیق بین اثرات طبیعی پیری و تغییرات ساختاری مربوط به نقص.
رابط بلوتوث بی سیماتصال یکپارچه بلوتوث امکان انتقال داده های بی سیم به کامپیوتر یا تبلت را برای تجزیه و تحلیل پیشرفته، تولید گزارش،و مدیریت پایگاه داده .
روش آزمایش غیر مخرب- تجزیه و تحلیل واکنش فرکانس نیازی به تخلیه روغن و دسترسی داخلی نداردو هیچ تحریک ولتاژ بالا making آن را به طور ذاتی امن تر و سریع تر از روش های تشخیصی جایگزین در حالی که ارائه حساسیت تشخیص معادل یا برتر برای تغییر شکل پیچ و تاب.
تجزیه و تحلیل مقایسه ای سه مرحله ای✓ ثبت و پوشش امضاهای پاسخ فرکانس از هر سه فاز به طور همزمان، امکان مقایسه بصری فوری انحراف بین فاز که نشان دهنده تغییر شکل پیچ و تاب نامتقارن است.
بسته بندی های محکم و آماده- قاب ابزار آلومینیوم و جعبه کابل جداگانه محافظت قوی در طول حمل و نقل و ذخیره سازی را فراهم می کنند.با وزن کل سیستم 20 کیلوگرم که قابلیت حمل و نقل را با قابلیت ابزار برای آزمایش 63kV ≈ 500kV متعادل می کند.

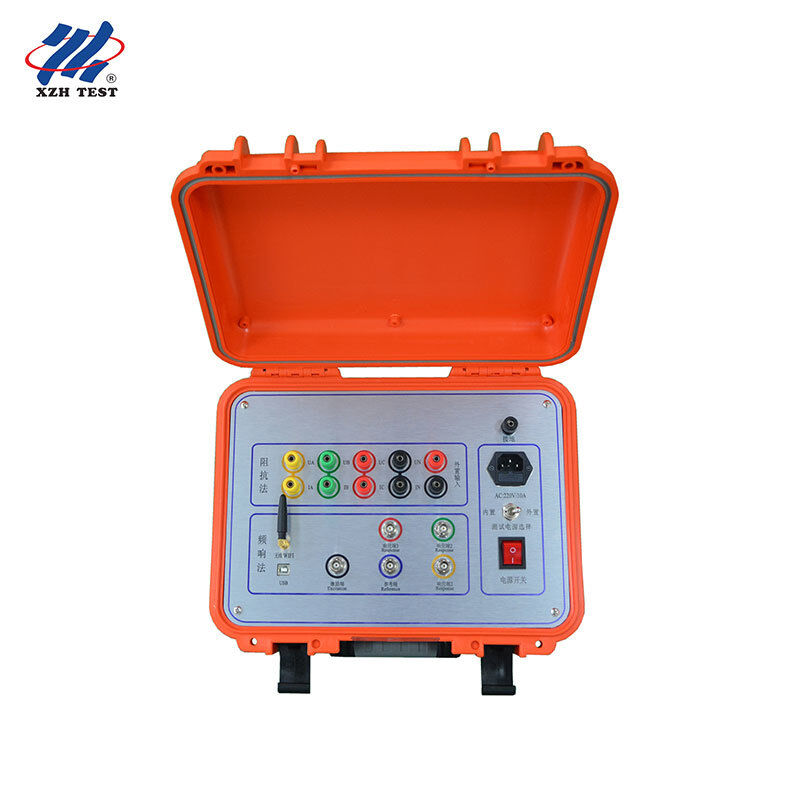

تصویر محصول

XHBX1502

پرسش های مکرر

س1: آیا این تحلیلگر برای نظارت بر وضعیت ترانسفورم و متخصصان تشخیصی مناسب است؟

آره XHBX1502 يه ابزار ضروري براي برنامه هاي نظارت بر وضعيت ترانسفورموره بر خلاف تست روغن و يا اندازه گيري هاي الکتريکي که اثرات ثانوي را تشخیص مي دهندFRA به طور مستقیم یکپارچگی مکانیکی پیچ ها را اندازه گیری می کندمتخصصین تشخیصی می توانند اثر انگشت واکنش فرکانس پایه را هنگامی که ترانسفورمور سالم شناخته می شود (پس از تولید یا پس از راه اندازی) ایجاد کنند.سپس آزمایش های دوره ای را برای تشخیص تغییر شکل تدریجی از قرار گرفتن در معرض نقص تجمع انجام دهید.، چرخه حرارتی و پیری. تکرار پذیری 99.9٪ تضمین می کند که تغییرات مشاهده شده نشان دهنده تحولات ساختاری واقعی است نه تغییرات اندازه گیری.

س2: آیا مهندسان تعمیر و نگهداری ایستگاه های ولتاژ بالا می توانند از آن برای بازرسی معمول استفاده کنند؟

مطمئناً. تيم هاي نگهداري ستيشن هاي فرعي که نيروهاي ترانسفورماتور 63kV و 500kV را اداره مي کنند مي توانند تست FRA را در برنامه هاي نگهداري قطعه هاي برنامه ريزي شده ادغام کنند.XHBX1502s DDS مبتنی بر فرکانس خودکار و انتقال داده های بی سیم بلوتوث جریان کار آزمایش را ساده تر می کند: دستگاه را متصل کنید، دنباله ی پاک کردن خودکار را شروع کنید و نمودار واکنش فرکانس را بررسی کنید.ویژگی پاک کردن قطعه ای مدت زمان آزمایش را بهینه می کند در حالی که حساسیت تشخیصی را حفظ می کند، که آزمایش چندین ترانسفورماتور در یک پنجره قطع برنامه ریزی شده را عملی می کند.

س3: چگونه به بخش آزمایش و تحقیق و توسعه کارخانه ترانسفورماتور خدمت می کند؟

تولید کنندگان ترانسفورم و مراکز تحقیق و توسعه از FRA برای اعتباربخشی طراحی، آزمایش نوع و تضمین کیفیت استفاده می کنند.دقت آمپلیتود 1dB، تکرار پذیری 99.9٪) دقت مورد نیاز برای تجزیه و تحلیل مهندسی جایگزین های طراحی پیچ و تاب، بررسی تحمل تولید،و ایجاد امضاهای پایه کارخانهرابط بی سیم بلوتوث امکان ادغام یکپارچه با ایستگاه های کاری مهندسی را برای پردازش پیشرفته، مقایسه با شبیه سازی طراحی،و آرشیو داده های مرجع کارخانه برای کل عمر استفاده ترانسفورماتور.

سوال 4: آیا برای تیم های تحقیق پزشکی قانونی بعد از خطا مناسب است؟

هنگامی که یک ترانسفورماتور دچار نقص عمده یا عملیات رله محافظتی می شود، محققان پزشکی قانونی باید تعیین کنند که آیا ترانسفورماتور برای بازگشت به کار ایمن است یا نیاز به تعمیر دارد.XHBX1502 مدارک مربوط به یکپارچگی مکانیکی را ارائه می دهد: مقایسه پاسخ فرکانس پس از شکست با خط پایه قبل از شکست (یا با خطوط پایه واحد خواهر) نشان می دهد که آیا پیچ ها حرکت کرده اند.داده های قابل اندازه گیری برای پردازش مطالبات بیمه ضروری است، حل اختلافات گارانتی و گزارش حوادث نظارتی اغلب تفاوت بین یک تصمیم مستقیم بازگشت به خدمات و یک بازرسی داخلی غیر ضروری و گران قیمت را ایجاد می کند.

س5: آیا ارزیابی کنندگان بیمه حمل و نقل و تدارکات می توانند از این برای بررسی خسارت استفاده کنند؟

هنگامی که ترانسفورماتورهای قدرت بزرگ از طریق جاده، راه آهن یا دریا حمل می شوند، شوک مکانیکی و قرار گرفتن در معرض لرزش می تواند باعث جابجایی پیچ و تاب حتی بدون آسیب خارجی قابل مشاهده شود.ارزیابی کنندگان بیمه و ارائه دهندگان خدمات تدارکات می توانند از XHBX1502 برای اندازه گیری پیش از حمل و نقل و بررسی پس از تحویل استفاده کنند.. امضاي پاسخ فرکانسي ثابت تاييد ميکنه که ترانسفورماتور بدون آسیب مکانیکي داخلي از حمل و نقل جان سالم به در بردارائه شواهد عینی برای امضای بیمه بار و محافظت از همه طرف ها در برابر اختلافات در مورد زمان و محل وقوع خسارتوزن کل سیستم این ابزار 20 کیلوگرم است که باعث می شود آن را در هر دو مکان ارسال و دریافت عملی کند.
