تست کننده ترانسفورماتور صنعتی DC Demagnetizer DC مقاومت تست ادغام 35kV-500kV

تست کننده ترانسفورماتور صنعتی DC Demagnetizer DC مقاومت تست ادغام 35kV-500kV

جزئیات محصول:
محل منبع: شیان شانشی چین
نام تجاری: XZH TEST
گواهی: ISO CE
شماره مدل: XHXC110
اطلاعات دقیق
محل منبع:
شیان شانشی چین
نام تجاری:
XZH TEST
گواهی:
ISO CE
شماره مدل:
XHXC110
برجسته کردن:

High Light

برجسته کردن:

واحد ضد مغناطیسی DC با یکپارچه سازی خط جریان مستقیم

,

تست سازگاری مقاومت DC ترانسفورماتور Demagnetizer

,

دستگاه ضد آهنگر صنعتی

Trading Information
مقدار حداقل تعداد سفارش:
1 مجموعه
قیمت:
قابل مذاکره
جزئیات بسته بندی:
بسته بندی چوبی
زمان تحویل:
5-8 روز کاری
شرایط پرداخت:
T/T
قابلیت ارائه:
3000 واحد در سال
توضیحات محصول

XHXC110 دیمغناطیس کننده صنعتی DC برای تیم‌های نگهداری ترانسفورماتور که در حال حاضر تست مقاومت DC را انجام می‌دهند، طراحی شده است. این دستگاه مغناطیس باقیمانده را در ترانسفورماتورهای قدرت بزرگ و ترانسفورماتورهای ابزار پس از تست مقاومت DC یا نسبت دور حذف می‌کند و خروجی دیمغناطیس کننده آن مستقیماً از سیم‌های جریان که قبلاً برای اندازه‌گیری مقاومت DC متصل شده‌اند، استفاده مجدد می‌کند - بنابراین تیم‌ها بدون سیم‌کشی مجدد از تست مقاومت به دیمغناطیس کننده منتقل می‌شوند. مغناطیس باقیمانده هسته ترانسفورماتور را در حین برق‌دار شدن اشباع می‌کند و هارمونیک‌های سنگینی تولید می‌کند که مصرف توان راکتیو را افزایش می‌دهد و می‌تواند باعث عملکرد نادرست رله حفاظتی شود. XHXC110 از یک اصل تضعیف تبدیل فرکانس DC ثبت شده برای حذف این مغناطیس باقیمانده قبل از راه‌اندازی استفاده می‌کند.

برای چه کسانی ساخته شده است

طراحی شده برای تیم‌های تست مقاومت DC ترانسفورماتور و نگهداری پیشگیرانه، بخش‌های نگهداری شرکت‌های برق و آزمایشگاه‌های تست الکتریکیکه در حال حاضر توالی‌های استاندارد تست ترانسفورماتور را اجرا می‌کنند - نه برای تیم‌های راه‌اندازی میدانی یکباره. XHXC110 برای ادغام معمول و قابل تکرار در گردش کارهای موجود تست مقاومت DC طراحی شده است: از سیم‌های جریان استفاده مجدد کنید، در عرض چند دقیقه دیمغناطیس کنید و بدون سیم‌کشی مجدد به واحد بعدی بروید.

مشخصات فنی
پارامترمشخصات
عملکرد دیمغناطیس کننده
جریان دیمغناطیس کننده10 آمپر، 5 آمپر، 1 آمپر، 500 میلی آمپر، 200 میلی آمپر (قابل تنظیم)
حالت دیمغناطیس کنندهدستی / خودکار
زمان دیمغناطیس کنندهدستی 3 دقیقه/چرخه؛ خودکار 9 دقیقه/چرخه
اثر دیمغناطیس کنندهبیش از 90% در هر چرخه
پیشرفت دیمغناطیس کننده0-100%
توان و محیط
منبع تغذیهAC 220V ± 10%
فرکانس برق50 هرتز ± 1 هرتز
دمای عملیاتی-25 درجه سانتیگراد تا 50 درجه سانتیگراد
رطوبت عملیاتی≤ 90%
وزن5 کیلوگرم (بدون احتساب سیم‌های تست)
ویژگی‌های کلیدی عملکرد
ادغام مستقیم خط تست مقاومت DC - خروجی دیمغناطیس کننده از سیم‌های جریان که قبلاً برای تست مقاومت DC متصل شده‌اند، استفاده مجدد می‌کند و سیم‌کشی مجدد بین مراحل تست را حذف می‌کند.
اصل تضعیف تبدیل فرکانس DC ثبت شده - دامنه جریان به صورت دوره‌ای کاهش می‌یابد و قطبیت آن به صورت دوره‌ای تغییر می‌کند و حلقه هیسترزیس را به تدریج کوچک می‌کند تا مغناطیس باقیمانده را لغو کند.
دیمغناطیس کننده فاز B - ترانسفورماتورهای سه فاز با دیمغناطیس کردن فقط فاز B به طور کامل دیمغناطیس می‌شوند.
قضاوت خودکار تثبیت جریان با جمع‌آوری و پردازش داده‌های AD 16 بیتی برای نتایج قابل تکرار.
حالت‌های دیمغناطیس کننده دستی و خودکار - حالت خودکار از طریق 10 آمپر، 5 آمپر، 1 آمپر، 500 میلی آمپر، 200 میلی آمپر عبور می‌کند تا زمانی که پیشرفت به 100% برسد، سپس به طور خودکار تخلیه می‌شود.
دیمغناطیس کننده سریع - از 30 دقیقه به حداکثر 4 دقیقه در هر چرخه کاهش یافته است.
اثر دیمغناطیس کننده قابل توجه - از 80% به بیش از 90% در هر چرخه بهبود یافته است.
رابط کاربری چینی با نمایشگر پیشرفت بلادرنگ - عملیات واضح و بصری.
مناسب برای 35 کیلو ولت و بالاتر ترانسفورماتورهای قدرت بزرگ و ترانسفورماتورهای ابزار، به ویژه ترانسفورماتورهای با ظرفیت بالا 330 کیلو ولت و بالاتر.
فشرده و سبک - 5 کیلوگرم، ایده‌آل برای کارهای نگهداری معمول.
اصل کار

XHXC110 از روش تبدیل فرکانس تضعیف DC استفاده می‌کند: دامنه جریان دیمغناطیس کننده به صورت دوره‌ای کاهش می‌یابد و قطبیت آن به صورت دوره‌ای تغییر می‌کند و حلقه هیسترزیس را به تدریج کوچک می‌کند و قطب‌های مغناطیسی را به طور متقابل لغو می‌کند تا زمانی که مغناطیس باقیمانده حذف شود.

تصویر محصول

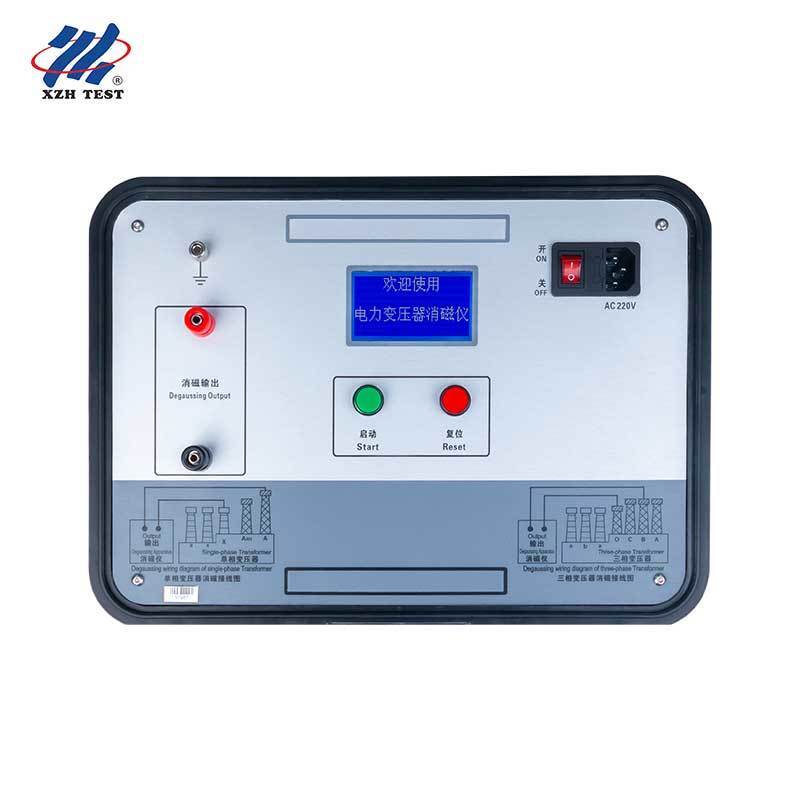

XHXC110 Industrial DC Demagnetizer

سوالات متداول
سوال 1: چگونه XHXC110 با گردش کار تست مقاومت DC موجود ما ادغام می‌شود؟
ترمینال‌های خروجی دیمغناطیس کننده مستقیماً از سیم‌های جریان که قبلاً برای اندازه‌گیری مقاومت DC متصل شده‌اند، استفاده مجدد می‌کنند، بنابراین دیمغناطیس کننده به یک مرحله بعدی بدون درز در همان توالی تست تبدیل می‌شود. پس از اتمام تست مقاومت DC، تیم به سادگی به حالت دیمغناطیس کننده سوئیچ کرده و آن را بدون جابجایی یا اتصال مجدد سیم‌ها اجرا می‌کند و زمان راه‌اندازی در هر واحد را در هر ترانسفورماتور صرفه‌جویی می‌کند.
سوال 2: آیا برای برنامه‌های نگهداری پیشگیرانه معمول در شرکت‌های برق مناسب است؟
بله. تیم‌های نگهداری پیشگیرانه که در حال حاضر تست‌های مقاومت DC برنامه‌ریزی شده را اجرا می‌کنند، می‌توانند دیمغناطیس کننده را به عنوان یک مرحله سریع و قابل تکرار اضافه کنند. حالت خودکار از طریق تمام پنج سطح جریان بدون نظارت عبور می‌کند و به طور خودکار تخلیه می‌شود، بنابراین یک تکنسین می‌تواند دیمغناطیس کننده را به عنوان بخشی از یک روال نگهداری استاندارد بدون نظارت اضافی تکمیل کند.
سوال 3: آیا آزمایشگاه‌های تست الکتریکی می‌توانند دیمغناطیس کننده را به توالی تست استاندارد ترانسفورماتور خود اضافه کنند؟
قطعاً. از آنجایی که XHXC110 از سیم‌های جریان تست مقاومت DC استفاده مجدد می‌کند، آزمایشگاه‌ها می‌توانند دیمغناطیس کننده را بدون تغییر تنظیمات یا خرید مجموعه‌های سیم اضافی به یک توالی تست موجود معرفی کنند. جمع‌آوری داده‌های AD 16 بیتی و اثر بیش از 90% در هر چرخه، نتایج مستند و قابل تکرار مناسب برای گزارش‌های تست رسمی را ارائه می‌دهد.
سوال 4: ادغام خط DC چقدر در زمان راه‌اندازی صرفه‌جویی می‌کند؟
دیمغناطیس کننده‌های سنتی نیاز به اتصال یک مجموعه سیم خروجی جداگانه پس از اتمام تست مقاومت DC دارند. XHXC110 با استفاده مجدد از سیم‌های جریان موجود، این سیم‌کشی مجدد را به طور کامل حذف می‌کند، که معمولاً چندین دقیقه زمان راه‌اندازی در هر ترانسفورماتور را حذف می‌کند و احتمال خطاهای اتصال بین مراحل تست را کاهش می‌دهد.
سوال 5: تفاوت بین این مدل ادغام خط DC و یک دیمغناطیس کننده مستقل چیست؟
یک دیمغناطیس کننده مستقل نیاز به اتصالات خروجی اختصاصی خود دارد و مراحل سیم‌کشی و زمان راه‌اندازی را اضافه می‌کند. این مدل XHXC110 برای ادغام ساخته شده است: این دستگاه برای کار در توالی با تجهیزات تست مقاومت DC طراحی شده است، از همان سیم‌های جریان استفاده مجدد می‌کند، بنابراین کل گردش کار تست مقاومت به علاوه دیمغناطیس کننده سریع‌تر و با مراحل دستی کمتر اجرا می‌شود.
