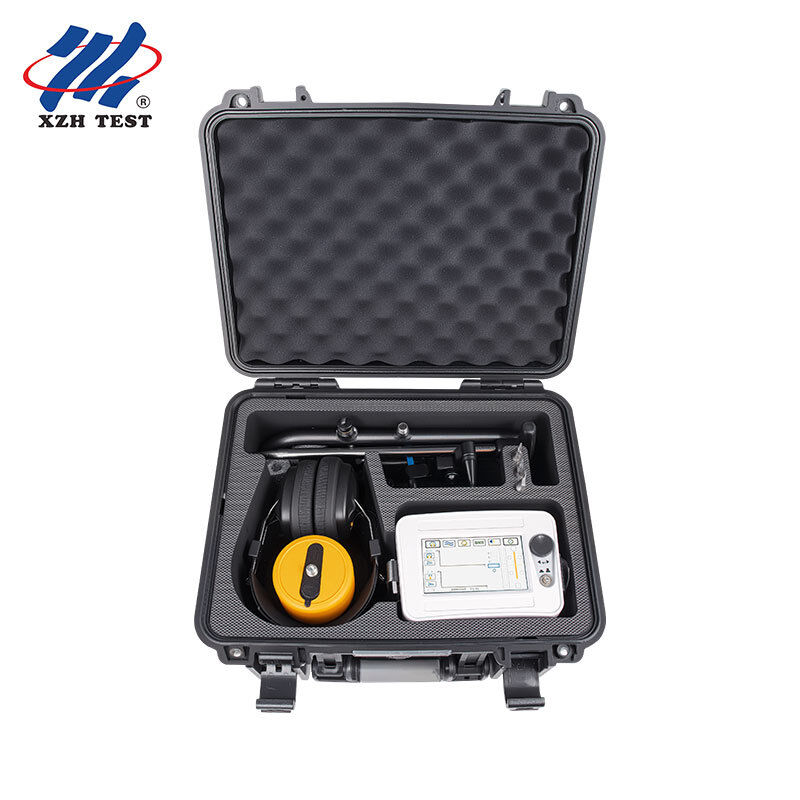

دستگاه تعیین نقطه عیب کابل XHDD503E با استفاده از اصول دریافت ارتعاش و القای الکترومغناطیسی، محل دقیق نقطه عیب کابل را تعیین می کند. نقطه عیب با کمک یک مولد پالس ولتاژ بالا تخلیه فلشاور میشود. امواج ارتعاشی، امواج صوتی و امواج الکترومغناطیسی تولید شده توسط تخلیه فلشاور توسط پروب مخصوص دستگاه تعیین نقطه عیب دریافت شده و توسط دستگاه تقویت، پردازش، نمایش و خروجی داده میشوند. سپس تستر محل دقیق نقطه عیب را با شنیدن و دیدن تعیین میکند - و وظیفه تعیین دقیق نقطه عیب کابل را "مستقیماً بالای کابل و در محدوده اندازهگیری تقریبی" تکمیل میکند.
این دستگاه تعیین نقطه عیب برای عیوب مقاومت کم، اتصال کوتاه، مدار باز و قطع شدن کابلهای برق، کابلهای کواکسیال فرکانس بالا، کابلهای روشنایی خیابان و سیمهای مدفون از مواد، مقاطع و محیطهای مختلف، و همچنین عیوب نشتی مقاومت بالا و فلشاور مقاومت بالا مناسب است.
ویژگیهای کلیدی| مورد | مشخصات |
|---|---|
| پارامترهای فیلتر | تمامگذر: 100 هرتز تا 1600 هرتز؛ پایینگذر: 100 هرتز تا 300 هرتز؛ بالاگذر: 160 هرتز تا 1600 هرتز؛ میانگذر: 200 هرتز تا 600 هرتز |
| تنظیم کانال | 8 سطح برای صدا، مغناطیس و ولتاژ |
| بهره خروجی | 16 سطح (0 تا 112 دسی بل) |
| امپدانس خروجی | 350 اهم |
| دقت موقعیتیابی صوتی-مغناطیسی | کمتر از 0.1 متر |
| دقت موقعیتیابی ولتاژ گام | کمتر از 0.5 متر |
| دقت شناسایی مسیر | کمتر از 0.5 متر |
| منبع تغذیه | 4 باتری لیتیومی استاندارد 18650 |
| زمان آماده به کار | بیش از 8 ساعت |
| دمای محیط | 25- درجه سانتیگراد تا 65 درجه سانتیگراد؛ رطوبت نسبی کمتر یا مساوی 90% |
این روش بر اساس روش سنتی تعیین نقطه عیب صوتی، تشخیص و کاربرد سیگنالهای الکترومغناطیسی را اضافه میکند. هنگامی که ژنراتور ولتاژ بالا تخلیه ضربهای را بر روی کابل معیوب انجام میدهد، صدای تولید شده توسط تخلیه در نقطه عیب به زمین منتقل شده و توسط یک پروب با حساسیت بالا دریافت میشود؛ پس از تقویت، صدای "پاپ" از طریق هدفون شنیده میشود. پروب داخلی سیگنال میدان مغناطیسی را در زمان واقعی دریافت میکند و با استفاده از این اصل که میدان مغناطیسی بسیار سریعتر از صدا منتشر میشود، فاصله نقطه عیب را با تشخیص اختلاف زمانی بین سیگنال الکترومغناطیسی و سیگنال صوتی تعیین میکند. موقعیت سنسور برای یافتن نقطهای با کمترین اختلاف زمانی صوتی-مغناطیسی جابجا میشود و محل دقیق عیب مستقیماً زیر آن قرار دارد.
روش صدای خالصروش صدای خالص عمدتاً برای اندازهگیری عیوب مقاومت بالا و فلشاور استفاده میشود. یک منبع ولتاژ بالا ولتاژ ضربهای را به کابل معیوب اعمال میکند تا در نقطه عیب باعث شکست تخلیه شود و صدای تولید شده در طول تخلیه برای تعیین دقیق محل عیب استفاده میشود. سنسور ارتعاش صوتی سیگنال صوتی را به سیگنال الکتریکی تبدیل میکند که تقویت و فیلتر شده و در نهایت از طریق هدفون به صدا تبدیل میشود یا با شدت صدا نمایش داده میشود. مکانی با بیشترین شدت صدا نقطه عیب است.
روش مغناطیسی خالصروش مغناطیسی خالص میتواند مسیر کابل و محل دقیق نقطه عیب را تعیین کند. یک منبع ولتاژ بالا ولتاژ ضربهای را به کابل معیوب اعمال میکند، یک سیمپیچ القایی سیگنال پالس را دریافت میکند و انحراف از کابل از روی مشخصات سیگنال پالس قضاوت میشود. هنگامی که مشخصات سیگنالهای پالس دریافتی منحرف میشوند، نقطه به عنوان نقطه عیب تعیین میشود.
روش ولتاژ (روش قاب A)برای خطای زمین در کابل مدفون، از روش اختلاف پتانسیل برای یافتن نقطه عیب استفاده میشود. یک ولتاژ تست بین نقطه تست کابل معیوب و زمین اعمال میشود و یک میدان الکتریکی توزیع شده هممرکز با نقطه ورود در اطراف نقطه ورود کابل تشکیل میدهد. هیچ اختلاف پتانسیلی بین نقاط با شعاع یکسان وجود ندارد، اما بین نقاط با شعاعهای مختلف (نقاط A و B) اختلاف پتانسیل وجود دارد. این دو نقطه به تدریج به سمت نقطه مرکزی نزدیک میشوند؛ هنگامی که نقطه عیب دقیقاً بین نقاط A و B قرار میگیرد، اختلاف پتانسیل صفر میشود و اگر نقاط از نقطه عیب فراتر روند، قطبیت معکوس میشود - بنابراین نقطه زمین را میتوان با حرکت رفت و برگشتی به دقت تعیین کرد.
رابط کاربری و تنظیماتدستگاه از طریق صفحه لمسی یا کنترل تنظیم تک دکمهای کار میکند. رابط کاربری شامل یک ناحیه نمایش شکل موج (شکل موج میدان مغناطیسی و شکل موج صوتی) و یک ناحیه تنظیم پارامتر است.
فیلتر کانال صدا دارای پهنای باند پیشفرض کارخانه 100 هرتز تا 1600 هرتز است. میتوان پارامترهای فیلتر مناسب را برای سایتهای مختلف انتخاب کرد - به عنوان مثال، در سطوح سخت نزدیک به نقطه عیب، فیلتر بالاگذر بهترین صدای تخلیه ضربهای فرکانس بالا را حفظ میکند، در حالی که دورتر یا در خاک نرم یا ماسه، فیلتر پایینگذر مناسب است. فیلتر میانگذر مصالحهای بین این دو است.
خلاصه استفاده کار با مولد پالس ولتاژ بالادستگاه تعیین نقطه عیب همراه با یک ژنراتور سیگنال ضربهای ولتاژ بالا که در حالت تخلیه دورهای کار میکند، استفاده میشود. روشهای سیمکشی شامل روش فاز به زره (ترجیحی در صورت آسیب عایق فاز به زمین، زیرا تضعیف صدای تخلیه کم است)، روش فاز به فاز (برای خطای ساده فاز به فاز بدون اتصال زمین ترکیبی) و روش سیمکشی برای خطای قطع ساده است.
انتخاب ناحیه تعیین نقطه عیبقبل از تعیین نقطه عیب، ابتدا باید مسیر کابل مشخص شود؛ اگر نقشهها و دادهها ناقص هستند، باید تشخیص مسیر انجام شده و علامتگذاری شود. بر اساس نتایج اندازهگیری فاصله و با در نظر گرفتن حاشیه صفحه سر کابل و زمین، محل نقطه عیب به طور تقریبی تعیین میشود، معمولاً در محدوده (مقدار اندازهگیری فاصله ± 50 متر). تعیین نقطه عیب پس از نفوذ به نقطه عیب آغاز میشود.
مراحل تعیین نقطه عیبتوجه: روش قاب A فقط زمانی قابل استفاده است که هادی به زمین متصل باشد (زمین مرده).
XHDD503E یک دستگاه تعیین نقطه عیب برای مرحله نهایی و دقیق پس از اینکه عیب قبلاً به طور تقریبی مکانیابی شده است است. این دستگاه برای تیمهایی ساخته شده است که آن را با یک مولد پالس ولتاژ بالا ترکیب میکنند و باید نقطه عیب را دقیقاً در مکانهای با سطح سخت و نویز محیطی بالا قرار دهند - زیر بتن و آسفالت، در امتداد خیابانهای شلوغ، و در عیوب مقاومت بالا یا فلشاور - جایی که روش گوش دادن صوتی ساده به راحتی در نویز گم میشود.
س1. XHDD503E چه کاری انجام میدهد؟
این یک دستگاه تعیین نقطه عیب کابل است که با استفاده از دریافت ارتعاش و القای الکترومغناطیسی، محل دقیق نقطه عیب کابل را تعیین میکند. با کار با یک مولد پالس ولتاژ بالا، ارتعاش، صدا و امواج الکترومغناطیسی ایجاد شده توسط تخلیه فلشاور در نقطه عیب را دریافت کرده و به اپراتور اجازه میدهد نقطه را با دقت از طریق شنیدن و دیدن، مستقیماً بالای کابل و در محدوده اندازهگیری تقریبی، تعیین کند.
س2. برای چه عیوب و کابلهایی مناسب است؟
این دستگاه برای عیوب مقاومت کم، اتصال کوتاه، مدار باز و قطع شدن کابلهای برق، کابلهای کواکسیال فرکانس بالا، کابلهای روشنایی خیابان و سیمهای مدفون از مواد، مقاطع و محیطهای مختلف، و همچنین عیوب نشتی مقاومت بالا و فلشاور مقاومت بالا مناسب است. روش قاب A (ولتاژ گام) فقط زمانی قابل استفاده است که هادی به زمین متصل باشد (زمین مرده).
س3. چه روشهای تعیین نقطه عیبی ارائه میدهد؟
این دستگاه چهار روش را ارائه میدهد: همگامسازی صوتی-مغناطیسی، صوتی خالص، مغناطیسی خالص و روش ولتاژ (قاب A / ولتاژ گام). همگامسازی صوتی-مغناطیسی تشخیص سیگنال الکترومغناطیسی را به روش صوتی سنتی اضافه میکند و فاصله را با اختلاف زمانی بین سیگنالهای الکترومغناطیسی و صوتی تعیین میکند.
س4. چه دقت و شرایط کاری را میتوان انتظار داشت؟
دقت موقعیتیابی صوتی-مغناطیسی کمتر از 0.1 متر، دقت موقعیتیابی ولتاژ گام کمتر از 0.5 متر و دقت شناسایی مسیر کمتر از 0.5 متر است. این دستگاه با 4 باتری لیتیومی 18650 کار میکند و بیش از 8 ساعت آماده به کار دارد، در دمای 25- تا 65 درجه سانتیگراد و رطوبت نسبی کمتر یا مساوی 90%، و سنسورها ضد آب تا IP65 هستند.
س5. به چه نکاتی باید توجه کرد و چه مواردی شامل میشود؟
دستگاه را زمانی که قدرت باتری کمتر از 20٪ است شارژ کنید (حدود 4 ساعت برای شارژ کامل)؛ پروب یا دستگاه را جدا نکنید؛ LCD را فقط با یک پارچه نیمه خشک و بدون پرز تمیز کنید؛ و از قرار دادن سنسور روی بدنه کابل خودداری کنید. بسته شامل دستگاه تعیین نقطه عیب کابل، هدفون، پروب (با میله اتصال، سر پروب و سه چنگال)، کابل سیگنال 7 هستهای، شارژر، قاب A (با کابل قاب A)، 2 پین زمین و یک آچار گل چند منظوره، با یک سال گارانتی رایگان و نگهداری و خدمات فنی مادام العمر است.
