یابنده پین عیب کابل همگام‌سازی آکوستو-مغناطیسی چند منظوره کارخانه تولیدی Xhdd503c

Name: یابنده پین عیب کابل همگامسازی آکوستو-مغناطیسی چند منظوره کارخانه تولیدی Xhdd503c
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503C
Price: 1,050.00 USD
Availability: InStock

جزئیات محصول:

محل منبع:	چین
نام تجاری:	XZH Test
گواهی:	CE/ISO
شماره مدل:	XHDD503C

اطلاعات دقیق

محل منبع:

چین

نام تجاری:

XZH Test

گواهی:

CE/ISO

شماره مدل:

XHDD503C

برجسته کردن:

High Light

برجسته کردن:

ردیاب عیب کابل آکوستو مغناطیسی,ابزار عیب‌یابی کابل چند منظوره,یابنده عیب کابل همگام‌سازی با گارانتی

multifunction cable fault pinpointing tool

synchronization cable fault locator with warranty

Trading Information

مقدار حداقل تعداد سفارش:

1 دور

جزئیات بسته بندی:

جعبه چوبی

زمان تحویل:

5-8 روز کار

شرایط پرداخت:

t/t

قابلیت ارائه:

2000 واحد در سال

توضیحات محصول

اطلاعات پایه

شماره مدل

XHDD503C

کانکتورها

RJ11

حالت تست

تست فوری

کاربرد

تستر کابل صوتی، تستر کابل کواکسیال، تستر کابل دیجیتال

منطقه تست

تشکیل کابل

نوع کابل

شیلددار

برق

گواهینامه

CE, IEC

سفارشی

رنگ

مشکی

بسته حمل و نقل

جعبه چوبی

مشخصات

52*44*37

علامت تجاری

XZH TEST

منشاء

شاآنشی

بسته بندی و تحویل

اندازه بسته

52.00cm * 44.00cm * 37.00cm

وزن ناخالص بسته

14.000kg

توضیحات محصول

یابنده پین عیب کابل همگام‌سازی آکوستو-مغناطیسی چند منظوره کارخانه تولیدی Xhdd503c 0

شرح:

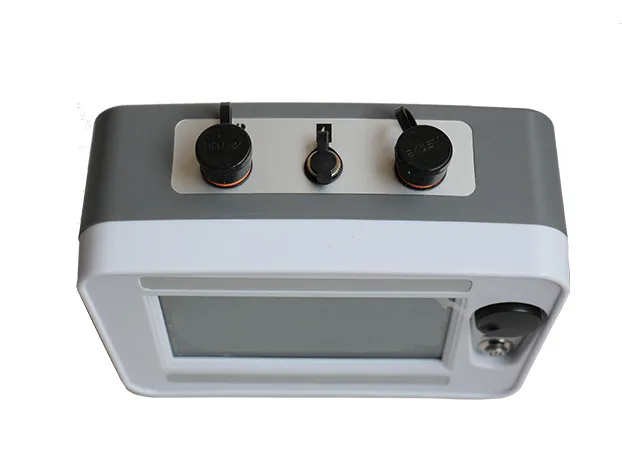

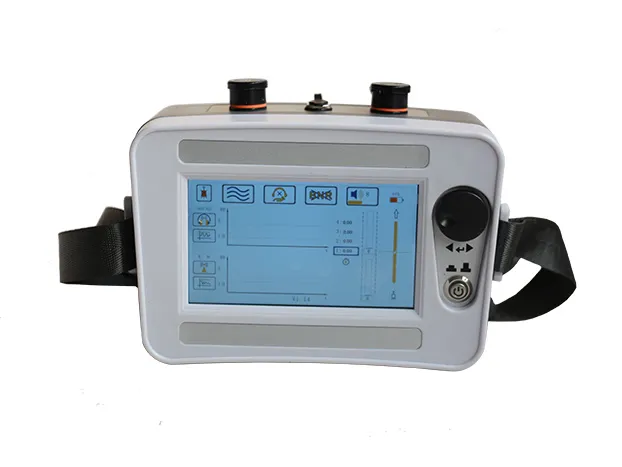

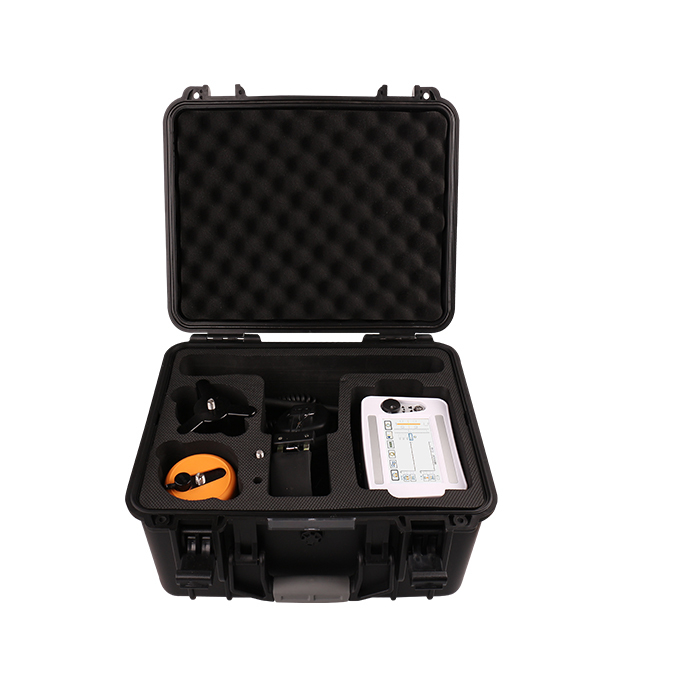

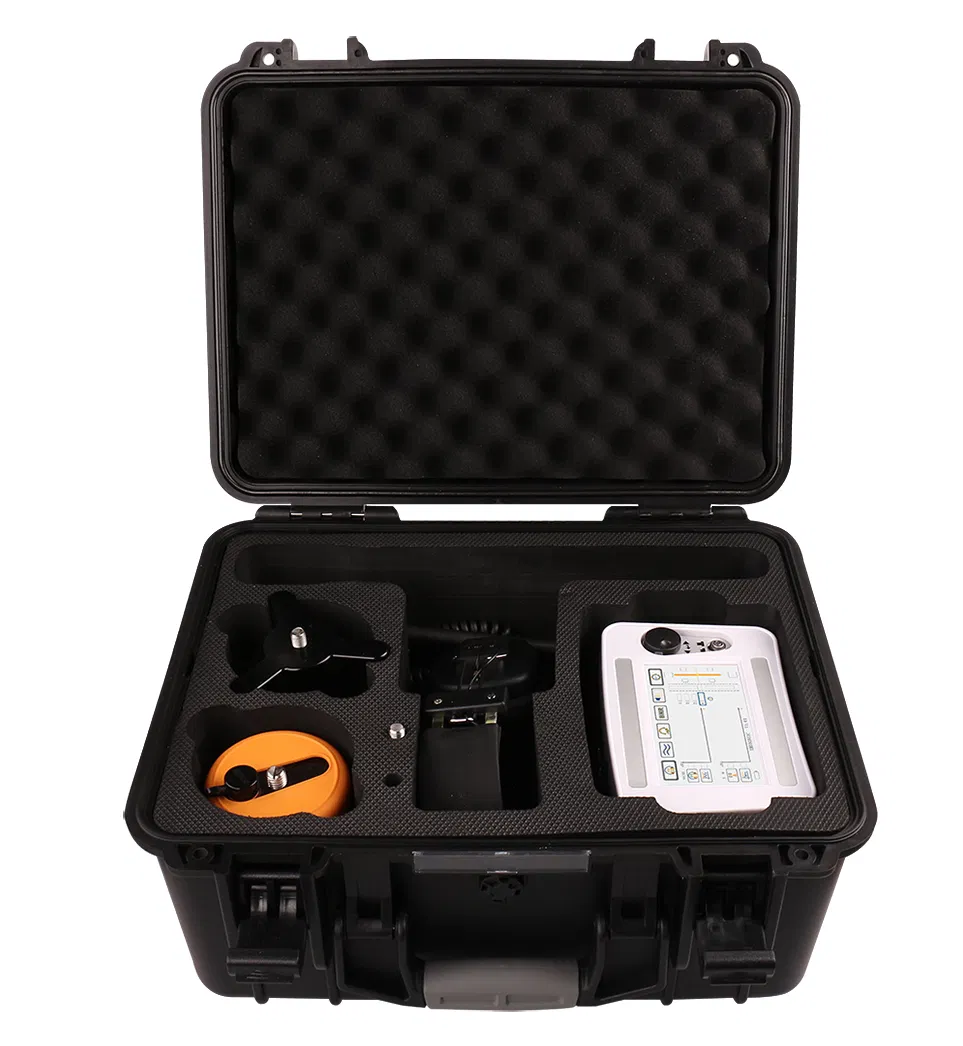

XHDD503C یک دیجیتال هوشمند استنقطه یاب عیب کابل. در یک محفظه محافظ PVC با کیفیت بالا، قابل حمل و سبک وزن قرار دارد. کل مجموعه مجهز به یک ژنراتور سیگنال صفحه نمایش 7 اینچی بزرگ، عملکرد لمسی، راحت و شیک است، با هدفون های استریو با کیفیت بالا، که پوشیدن آنها بسیار راحت است و می تواند به وضوح صدای تخلیه نقطه عیب را بدون آسیب رساندن به گوش بشنود. پروب آن از آلیاژ آلومینیوم سیاه ساخته شده است، کل بدنه بسیار بافت دار است و حس وزن خاصی در دست دارد که برای تشخیص در محل بسیار مناسب است.

آن روش همگام سازی صوتی-مغناطیسی را برای تعیین محل عیب اتخاذ می کند که یک روش تعیین محل بسیار دقیق و منحصر به فرد است. هنگامی که ژنراتور ولتاژ بالا کابل معیوب را شوک و تخلیه می کند، صدای تولید شده توسط تخلیه در نقطه عیب به زمین منتقل می شود و سیگنال صوتی توسط پروب با حساسیت بالا دریافت می شود. پس از تقویت و نظارت توسط هدفون، می توانید صدای "پاپ" را بشنوید. در عین حال، پروب داخلی پروب سیگنال میدان مغناطیسی را در زمان واقعی دریافت می کند، با استفاده از این اصل که سرعت انتشار میدان مغناطیسی بسیار بیشتر از سرعت انتشار صوت است و فاصله نقطه عیب را با تشخیص اختلاف زمان بین سیگنال الکترومغناطیسی و سیگنال صوتی قضاوت می کند. موقعیت سنسور را به طور مداوم حرکت دهید تا نقطه ای با کمترین اختلاف زمان بین صوتی-مغناطیسی و میدان مغناطیسی پیدا کنید، سپس موقعیت دقیق نقطه عیب در زیر آن قرار دارد.کانال صداترکیبی از روش اندازه گیری صوتی و روش همگام سازی صوتی-مغناطیسی به اپراتور اجازه می دهد تا روش تشخیص را با توجه به عادات استفاده آزادانه انتخاب کند.کانال صدااین تجهیزات با فناوری کاهش نویز پس زمینه طراحی شده اند. تا زمانی که اپراتور دکمه BNR را فشار دهد، نویز تداخل محیطی می تواند به طور موثر فیلتر شود و صدای تخلیه نقطه عیب را می توان به وضوح هنگام تشخیص نقطه عیب با روش اندازه گیری صوتی شنید.

مقدار بهره و مقدار ماشه سیگنال صوتی و سیگنال مغناطیسی را می توان به صورت دستی با توجه به وضعیت واقعی محل تشخیص تنظیم کرد تا تشخیص دقیق تر شود.
این تجهیزات دارای عملکرد نشانگر کمکی مسیر کابل هستند که از انحراف اپراتور از مسیر کابل هنگام ثابت کردن نقطه جلوگیری می کند.کانال صداباتری لیتیوم یونی قابل شارژ داخلی، شارژ سریع و زمان استفاده طولانی.

اندازه کوچک، وزن سبک، حمل آسان.کانال صداهمگام سازی صوتی مغناطیسیکانال صداپهنای باند: l همه گذر: 100Hz~1500Hz، پایین گذر: 100Hz~400Hz، بالا گذر: 150Hz~1500Hz، l باند گذر: 200Hz~600Hz.

بهره سیگنال: قابل تنظیم از 0 تا 7.

دقت نقطه ثابت: 0.1 متر.

کانال میدان مغناطیسی

قابل تنظیم از 0 تا 7.

حالت کاهش نویز پس زمینه

BNR

یابنده پین عیب کابل همگام‌سازی آکوستو-مغناطیسی چند منظوره کارخانه تولیدی Xhdd503c 1

یابنده پین عیب کابل همگام‌سازی آکوستو-مغناطیسی چند منظوره کارخانه تولیدی Xhdd503c 2

نمایش نمودار میله ای شدت، آستانه ماشه صدا (0-100 فایل) قابل تنظیم است.	سیگنال الکترومغناطیسی	نمایش نمودار میله ای شدت، آستانه ماشه میدان مغناطیسی (0-100 فایل) قابل تنظیم
		حالت موقعیت یابی اختلاف زمان صوتی-مغناطیسی
		نمایش شکل موج، نمایش اختلاف زمان صوتی و مغناطیسی.
	تست کمک مسیر	جهت مسیر توسط آیکون ها در سمت چپ و راست کابل نشان داده شده است.
منبع تغذیه	باتری
بسته باتری لیتیوم یونی داخلی، ولتاژ 8.4 ولت، ظرفیت 4.4Ah	زمان استفاده
زمان استفاده مداوم > 8 ساعت;	شارژر
ورودی AC220V±10%، 50Hz؛ خروجی اسمی 8.4V، 1A	زمان شارژ
<6 ساعت	روش نمایش
*LCD رنگی 7 اینچی، وضوح 1024600، با عملکرد لمسی.**	حجم		479X387X210mm (با قاب PVC)
	وزن		6.7 کیلوگرم
	دمای محیط استفاده		-25
	ºC-		40
ºC	, رطوبت 5-90%RH، ارتفاع
<4500 متر.	دستورالعمل نصب
