مکان شناس خطای کابل
>
نشانگر خطای کابل. مکان شناس همگام سازی مغناطیسی صوتی با نشانه مسیر IP65. XHDD503C.

نشانگر خطای کابل. مکان شناس همگام سازی مغناطیسی صوتی با نشانه مسیر IP65. XHDD503C.

جزئیات محصول:
محل منبع: شیان، شانشی، چین
نام تجاری: XZH TEST
گواهی: CE/ISO
شماره مدل: XHDD503C
اطلاعات دقیق
محل منبع:
شیان، شانشی، چین
نام تجاری:
XZH TEST
گواهی:
CE/ISO
شماره مدل:
XHDD503C
برجسته کردن:

High Light

برجسته کردن:

Portable Cable Fault Locator

,

Acoustic Measurement Method TDR Cable Tester

,

Precise Fault Detection Acoustic Cable Fault Detector

Trading Information
مقدار حداقل تعداد سفارش:
1 واحد
قیمت:
قابل مذاکره
جزئیات بسته بندی:
بسته بندی چوبی
زمان تحویل:
5-8 روز کاری
شرایط پرداخت:
T/T
قابلیت ارائه:
3000 واحد در سال
توضیحات محصول
خلاصه ی محصول

XHDD503C Cable Fault Pinpointer از روش همگام سازی صوتی و مغناطیسی برای تعیین نقطه خطا کابل برق استفاده می کند. فلش اوور الکترونیکی توسط ژنراتور تخلیه ضربه تولید می شود،توسط سُند مربوطه گرفته و تقویت می شود.، و محل دقیق نقطه خطا با قضاوت شنوایی و بصری تعیین می شود.این یک دستگاه است که کامل موقعیت دقیق نقطه خطای کابل در محدوده اندازه گیری تقریبا و جمع آوری تفاوت زمان صوتی و مغناطیسی استاین یکپارچه سازی تکنولوژی موقعیت، آزمایش کمک مسیر و فن آوری های دیگر، ارائه حالت های تست چندگانه و غنی،اطلاعات سریع متنوع برای تکمیل محل خطای کابل به طور موثر و دقیق.

این ابزار شناسایی برای مقاومت کم، مدار کوتاه، مدار باز و قطع کابل های برق، کابل های تک محوری با فرکانس بالا،کابل های چراغ های خیابانی و سیم های دفن شده از مواد مختلف، مقاطع و رسانه ها، و همچنین نشت مقاومت بالا و نقص های فلش اوور مقاومت بالا.

ویژگی های کلیدی
5-اینچ لمسی، روشنایی بالا LCD که اطمینان از دید در زیر نور خورشید
تکنولوژی موقعیت سنجی آکوستیک و مغناطیسی که به طور خودکار تفاوت زمان آکوستیک و مغناطیسی را محاسبه می کند
ارزش افزایش و ارزش پرتاب سیگنال های صوتی و مغناطیسی را می توان به صورت دستی تنظیم کرد تا با محیط های مختلف سازگار شود
تکنولوژی کاهش نویز پس زمینه با انتخاب روش های فیلتر
عملکردهای کاهش نویز پس زمینه BNR و کاهش نویز خاموش
مجهز به نشانه انحراف مسیر
سنسورهای سیگنال جداکننده فیزیکی چند لایه ای، درجه ضد آب IP65
باتری لیتیوم با ظرفیت بزرگ با زمان ایستادگی طولانی و شارژر سریع
کوچک و سبک وزن، آسان برای استفاده، با رابط ساده انسان-ماشین
پارامترهای فنی
ماده مشخصات
پارامترهای فیلتر تمام گذر: 100 هرتز 1600 هرتز; گذر پایین: 100 هرتز 300 هرتز; گذر بالا: 160 هرتز 1600 هرتز; گذر باند: 200 هرتز 600 هرتز
افزایش کانال 8 سطح قابل تنظیم
افزایش کانال مغناطیسی 8 سطح قابل تنظیم
سود تولید 16 سطح (0-112 دبیل)
مقاومت خروجی ۳۵۰ Ω
دقت موقعیت گیری آکوستیک مغناطیسی کمتر از 0.1 متر
دقت شناسایی مسیر کمتر از 0.5 متر
منبع برق باتری های لیتیوم استاندارد 4 × 18650
زمان آماده سازی بیش از 8 ساعت
دمای محیط -25 °C تا 65 °C؛ رطوبت نسبی ≤ 90%
اصل کار

دستگاه از روش همگام سازی صوتي- مغناطیسی برای تعیین دقیق محل نقص استفاده می کند.بر اساس روش سنتی شناسایی صدا با تشخیص و استفاده از سیگنال های الکترومغناطیسی.

هنگامی که ژنراتور ولتاژ بالا تخلیه ضربه ای را بر روی کابل معیوب انجام می دهد، صدای تولید شده توسط تخلیه در نقطه خطا به زمین منتقل می شود.سیگنال صوتی توسط یک کاوشگر بسیار حساس دریافت می شودپس از تقویت، صدای "پاپ" از طریق هدفون شنیده می شود.با استفاده از این اصل که میدان مغناطیسی خیلی سریع تر از صدا گسترش می یابد، فاصله نقطه خطا را با تشخیص تفاوت زمان بین سیگنال الکترومغناطیسی و سیگنال صوتی تعیین می کند.موقعیت سنسور برای پیدا کردن نقطه با کوچکترین تفاوت زمان صدا-مقناطیسی حرکت می کند، و مکان دقیق نقص درست زیر آن است.

ابزارهای سنتی تشخیص صدا به طور کلی فقط با هدفون نظارت می کنند یا برای شناسایی صدا تخلیه در نقطه خطا به سوئیچ شاخص متر تکیه می کنند.از آنجا که صدا تخلیه در یک لحظه ناپدید می شود و خیلی متفاوت از سر و صدا محیطی نیستاین روش، اغلب مشکلات زیادی را برای اپراتورهای کمتر تجربه دارد. روش هماهنگی صوتی- مغناطیسی به طور موثر از این مشکلات روش سنتی صدا اجتناب می کند.

رابط کاربری و تنظیمات

ابزار توسط صفحه لمسی یا کنترل تنظیم یک دکمه کار می کند. رابط کار شامل یک منطقه نمایش موج و یک منطقه تنظیم پارامتر است.

تنظیمات افزایش میدان مغناطیسی (۱۸ سطح) و تنظیمات ماژول میدان مغناطیسی (۰۹۹ سطح)
تنظیمات افزایش صدا (۱٫۸ سطح) و تنظیمات پرتاب صدا (۰٫۹۹ سطح)
نشان دادن سنجه؛ تنظیم حالت فیلتر (فیلتر تمام گذر، گذر بالا، گذر پایین و گذر باند)
تنظیم بی صدا؛ تنظیم BNR (کم کردن نویز دیجیتال پس زمینه)
تنظیم حجم (۰-۱۶ سطح؛ ۸ سطح توصیه می شود)
نمایش قدرت باتری، نشان دادن مسیر، شدت صدا، سیگنال الکترومغناطیسی، قدرت میدان مغناطیسی، چهار مجموعه از داده های تفاوت زمانی شنیدی- مغناطیسی (ms) و نمایش سنج

فیلتر کانال صوتی دارای پهنای باند پیش فرض کارخانه 100 هرتز 1600 هرتز است. پارامترهای فیلتر مناسب را می توان برای سایت های مختلف انتخاب کرد.بر روی پیاده روی سخت نزدیک به نقطه نقص فیلتر عبور بالا حفظ صدا ضربه فرکانس بالا تخلیه بهتریندر حالی که دورتر یا روی خاک نرم یا شن فیلتر کم عبور مناسب است. فیلتر سازی باند پاس یک سازش بین این دو است.

يادداشت:هنگامی که چهار مجموعه داده جمع آوری شده برای سه بار متوالی کمتر از 30 میلیمتر باشند، آیکون در کنار سیگنال الکترومغناطیسی ظاهر می شود که نشان می دهد نقطه نقص نزدیک شده است.

خلاصه استفاده سیم کشی با ژنراتور ولتاژ بالا

مشخص کردن همگام سازی صوتی و مغناطیسی نیاز به یک ژنراتور سیگنال ضربه ولتاژ بالا دارد که در حالت تخلیه دوره ای کار می کند.روش های سیم کشی شامل روش فاز به زره (بهتر است زمانی که آسیب عایق فاز به زمین وجود دارد)، زیرا کاهش صدا تخلیه کوچک است) ، روش فاز به فاز (برای یک خطا ساده فاز به فاز بدون زمین بندی ترکیبی) و روش سیم کشی برای یک خطا قطع ساده.

انتخاب منطقه مشخص

قبل از مشخص کردن، مسیر کابل ابتدا باید روشن باشد؛ اگر نقشه ها و داده ها ناقص باشند، تشخیص مسیر باید انجام شود و علامت گذاری شود.بر اساس نتایج اندازه گیری فاصله و با توجه به حاشیه صفحه سر کابل و زمین، محل نقطه نقص تقریباً مشخص می شود، به طور کلی در حدود (ارزش اندازه گیری فاصله ± 50 m).پس از اطمینان از نقطه نقص نفوذ و چرخه تخلیه ژنراتور ولتاژ بالا پالس 3 ٪ 5 ثانیه است، شروع به نشان دادن به طور مستقیم بالای کابل در منطقه انتخاب شده.

مشخص کردن مراحل

سنسور سنج را به جک سنسور و گوشواره را به جک هدفون متصل کنید. در منطقه انتخاب شده، سنسور را به طور مستقیم بالای کابل قرار دهید.که به سمت قرار دادن کابل اشاره دارد.، و حالت همگام سازی صوتی و مغناطیسی را انتخاب کنید. شکل موج را مشاهده کنید و با هدفون ها گوش دهید تا شروع به نشان دادن کنید. یک اصل شروع توصیه شده آستانه پایین است.سود بزرگ و حجم بالاپس از شنیدن صدا و دیدن هر دو شکل موج صدا و شکل موج میدان مغناطیسی، کاوشگر سنج را در حدود هر 1 × 2 متر حرکت دهید و بیش از 2 چرخه تخلیه را در هر نقطه نظارت کنید.به حرکت به جلو ادامه دهید تا زمانی که صدا یا شکل موج دیگر نمی تواند شنیده شود یا دیده می شود و ارزش تفاوت زمان از بزرگ به کوچک و سپس به بزرگ تغییر می کندبعد برگرد و دوباره اشاره کن. وقتی که دوباره اشاره می کنی، آستانه را افزایش بده، افزایش را کاهش بده و حجم را کاهش بده.نقطه ای را پیدا کنید که در آن صدا و شکل موج بزرگ ترین و نقطه ای که در آن تفاوت زمان کوچک ترین است .

اقدامات احتیاطی و اشتباهات رایج
هنگامی که قدرت باتری کمتر از 20٪ باشد، رابط یک نماد رعد و برق را نشان می دهد و ابزار نیاز به شارژ دارد؛ یک باتری کاملا تخلیه شده حدود 4 ساعت طول می کشد تا به طور کامل شارژ شود.چراغ قرمز نشان دهنده شارژ و چراغ سبز نشان دهنده تکمیل شارژ است.
کاوشگر یک قطعه حساس است و نباید جدا شود.
اگر ابزار خراب شود، آن را برای تعمیر به کارخانه اصلی بفرستید؛ آن را به میل خود جدا نکنید.
برای پاک کردن صفحه LCD از محلول های خوردنی (مانند محلول های شیمیایی یا الکل) استفاده نکنید؛ از یک پارچه نیمه خشک و بدون فیبر که در آب گرم خیس شده و سپس یک پارچه مایکروفیبر خشک استفاده کنید.
سعی کنید سنسور را روی بدن کابل قرار ندهید، زیرا یک صدای ضعیف در هر موقعیت کابل است و نمی تواند برای تعیین مکان استفاده شود.
اگر هیچ سیگنال میدان مغناطیسی را نمی توان آزمایش کرد، قدرت باتری، تنظیم کانال افزایش میدان مغناطیسی، کابل بین میزبان و کاوشگر را بررسی کنید و نمایشگر موج را روشن کنید.
اگر صدا از گوشواره ها هنگام ثابت کردن یا استفاده از سُند وجود نداشته باشد، قدرت باتری، تنظیمات افزایش کانال صدا و کابل بین میزبان و سُند را بررسی کنید.
برای چه کسی است؟

XHDD503C یکابزار هدایت مسیر با کمک صدا و مغناطیسی برای شبکه هایی که مسیر کابل آنها نامشخص یا غیر مستند استاین برای خدمه ای ساخته شده است که باید مسیر کابل را تأیید کنند و سپس خطای همان کار را مشخص کنندو سایت هایی که نقشه ها و اطلاعات مسیر ناقص هستند، بنابراین اپراتور نیاز به نشان دادن انحراف مسیر همراه با تفاوت زمان صدا- مغناطیسی برای نزدیک شدن به نقطه دارد.

خدمه های شناسایی خطا که در شبکه های کابلی قدیمی یا ضعیف مستند کار می کنند، در صورتی که مسیر خود را باید دوباره در محل تأیید کنند.
تيم هايي که با استفاده از پيگيري با کمک مسیر با تثبيت صداي مغناطيسي در يک گذر از روي کابل ترکیب مي کنند.
متخصصین کابل های کواکسیال با فرکانس بالا، کابل های چراغ های خیابانی و سیم های دفن شده که با مواد مختلف، بخش های متقابل و رسانه ها کار می کنند.
اپراتورانی که می خواهند ابزار به طور خودکار تفاوت زمان صدا- مغناطیسی را محاسبه کند تا نقطه را به طور مکرر قضاوت کند.
خدمه هاي زميني که بايد قوي ترين نقطه صدا و موج را همراه با کوچک ترين نقطه تفاوت زماني پيدا کنند تا محل نقص را تاييد کنند.
سوالات عمومی

سوال1: XHDD503C چه کاری انجام می دهد؟
این یک نشانگر خطای کابل است که از روش همگام سازی صوتی و مغناطیسی برای تعیین نقطه خطای کابل برق استفاده می کند.فلش اوور الکترونیکی توسط یک ژنراتور تخلیه ضربه تولید می شود و توسط پروب گرفته و تقویت می شود، و نقطه به طور دقیق با قضاوت شنوایی و بصری در محدوده اندازه گیری تقریبا قرار می گیرد، در حالی که همچنین تفاوت زمان صوتی و مغناطیسی را جمع آوری می کند.

سوال2: برای چه خطای و کابل هایی مناسب است؟
مناسب مقاومت کم، مدار کوتاه، مدار باز و قطع خط خط های کابل های برق، کابل های تک محوری با فرکانس بالا، کابل های چراغ های خیابانی و سیم های دفن شده از مواد مختلف،بخش های متقاطع و رسانه ها، و همچنین نشت مقاومت بالا و نقص های فلش اوور مقاومت بالا.

س۳. روش همگام سازی شنیدی- مغناطیسی چگونه کار می کند؟
این بر اساس روش سنتی صوتی با تشخیص سیگنال الکترومغناطیسی اضافه شده است. صدا تخلیه به زمین می رسد و توسط کاوشگر گرفته می شود.در حالی که کاوشگر داخلی دریافت سیگنال میدان مغناطیسی در زمان واقعیاز آنجا که میدان مغناطیسی بسیار سریعتر از صدا گسترش می یابد، فاصله نقطه خطا از تفاوت زمان بین دو سیگنال تعیین می شود؛نقطه ای که کمترین تفاوت زمان را دارد، مستقیما بالای خط است..

سوال ۴: چه دقت و شرایط کاری را می توان انتظار داشت؟
دقت موقعیت گیری آکوستیک مغناطیسی کمتر از 0.1 متر و دقت شناسایی مسیر کمتر از 0.5 متر است. با باتری های لیتیوم استاندارد 4 × 18650 با بیش از 8 ساعت حالت آماده کار کار می کند.در دمای -25 تا 65 درجه سانتیگراد و رطوبت نسبی ≤ 90%، و سنسورها ضد آب تا IP65 هستند.

سوال ۵: چه چیزی باید در نظر گرفته شود و چه چیزی شامل آن می شود؟

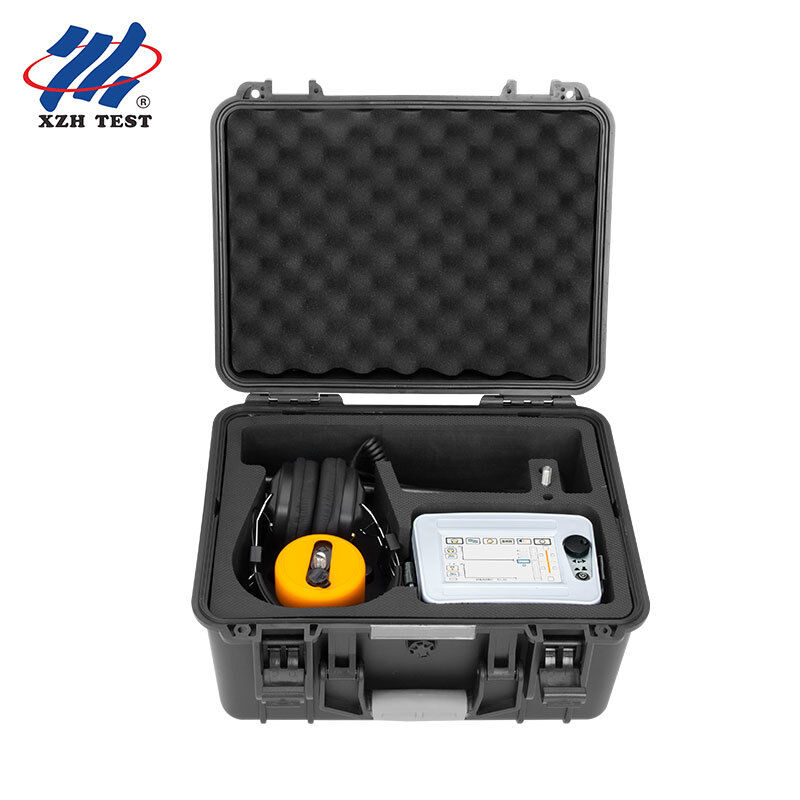

دستگاه را زمانی شارژ کنید که برق باتری کمتر از ۲۰٪ باشد (حدود ۴ ساعت برای شارژ کامل) ؛ سُند یا دستگاه را جدا نکنید؛ صفحه LCD را فقط با یک پارچه نیمه خشک بدون فیبر تمیز کنید.و اجتناب از قرار دادن سنسور بر روی بدن کابلبسته شامل ردیاب خطای کابل، هدفون، سنجش (با میله اتصال، سر سنجش و سه پنجه) ، خط سیگنال 7 هسته ای، شارژر و یک کلید گل چند منظوره،با یک سال گارانتی رایگان و نگهداری و خدمات فنی در طول عمر
