مکان شناس خطای کابل
>

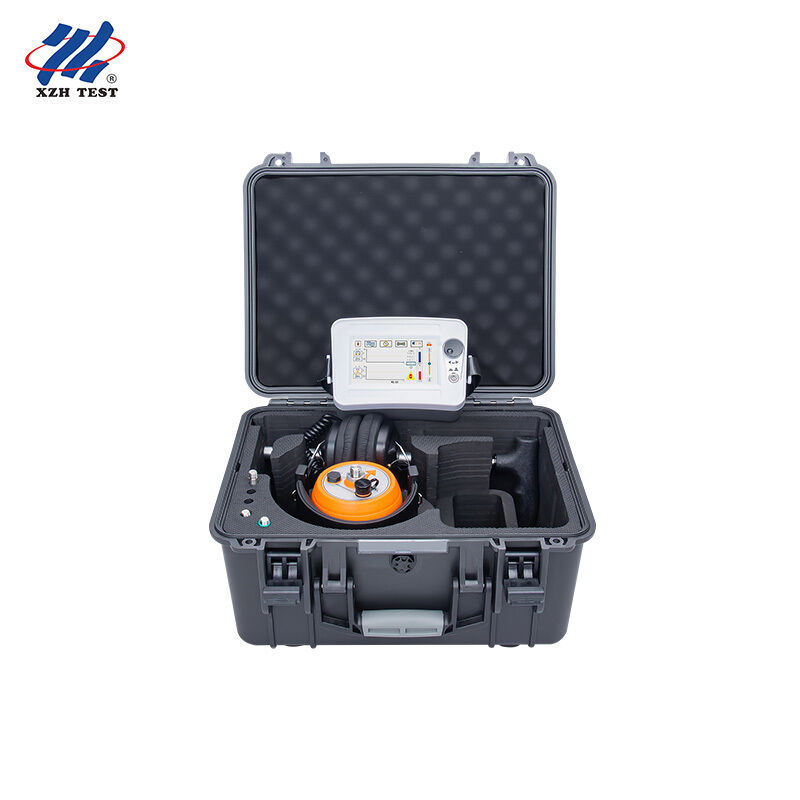

یابنده عیب کابل | پروب دیجیتال همگام سازی صوتی مغناطیسی با اعلان عیب | XHDD503C+

یابنده عیب کابل | پروب دیجیتال همگام سازی صوتی مغناطیسی با اعلان عیب | XHDD503C+

جزئیات محصول:
محل منبع: شیان، شانشی، چین
نام تجاری: XZH TEST
گواهی: ISO/CE
شماره مدل: XHDD503C+
اطلاعات دقیق
محل منبع:
شیان، شانشی، چین
نام تجاری:
XZH TEST
گواهی:
ISO/CE
شماره مدل:
XHDD503C+
برجسته کردن:

High Light

برجسته کردن:

Point Finder Cable Fault Locator

,

TDR Cable Fault Locator

,

Underground Cable Fault Detection

Trading Information
مقدار حداقل تعداد سفارش:
1 واحد
قیمت:
قابل مذاکره
جزئیات بسته بندی:
بسته بندی چوبی
زمان تحویل:
5-8 روز کاری
شرایط پرداخت:
T/T
قابلیت ارائه:
3000 واحد در سال
توضیحات محصول
خلاصه ی محصول

XHDD503C + Cable Fault Pinpointer از اصل همگام سازی صوت- مغناطیسی گیرنده لرزش و تحرک الکترومغناطیسی برای تعیین محل خاص خطاهای کابل استفاده می کند.یک ژنراتور پالس ولتاژ بالا باعث تخلیه فلش اوور در نقطه خطا می شودامواج ارتعاش، امواج صوتی و امواج الکترومغناطیسی حاصل از آن توسط یک سُند اختصاصی در دستگاه جمع آوری می شوند و توسط واحد اصلی پردازش می شوند.و شکل موج خطای و صدا خروجی و نمایش داده می شوددر نهایت، تست کننده از شنوایی و بینایی برای تعیین مکان دقیق نقص استفاده می کند، و وظیفه یافتن دقیق نقطه نقص کابل "به طور مستقیم بالای کابل" را انجام می دهد.در محدوده ای که تقریباً اندازه گیری شده است"..

این مکان شناس مناسب برای تشخیص مقاومت پایین، مدار کوتاه، مدار باز و شکست مدار در کابل های مختلف قدرت، کابل های هم محوری و کابل های ولتاژ پایین از سطوح ولتاژ مختلف است,قطعات متقاطع و رسانه ها و همچنین نشت و فلش اوور نقص های مقاومت بالا.

ویژگی های کلیدی
صفحه نمایش لمسی LCD با روشنایی بالا (480 × 850، 350 نیت) که حتی در نور خورشید نیز قابلیت مشاهده را تضمین می کند
تکنولوژی موقعیت سنجی آکوستیک مغناطیسی که به طور خودکار تفاوت زمانی آکوستیک مغناطیسی را محاسبه می کند
مقادیر افزایش و شروع سیگنال صوتی با توابع تنظیم خودکار و دستی
تکنولوژی کاهش نویز پس زمینه با گزینه های فیلتر مختلف
عملکردهای کاهش نویز پس زمینه BNR و کاهش نویز خاموش
نشانگر انحراف مسیر و یک عملکرد فوری نقطه نقص نزدیک
بسیار حساس، مقاوم در برابر سر و صدا، کاملا دیجیتال سنجش موقعیت
سنسورهای سیگنال جداکننده فیزیکی چند لایه ای، درجه ضد آب IP65
باتری لیتیوم با ظرفیت بالا با زمان ایستادگی بسیار طولانی و شارژر سریع
کامپکت و سبک وزن، آسان برای استفاده، با رابط ساده انسان-ماشین
پارامترهای فنی
ماده مشخصات
پارامترهای فیلتر عبور کامل: 100 هرتز 1600 هرتز; عبور باند: 200 هرتز 600 هرتز; عبور پایین: 100 هرتز 300 هرتز; عبور بالا: 160 هرتز 1600 هرتز
تنظیم کانال 8 سطح صدا و سیگنال های مغناطیسی قابل تنظیم؛ آستانه ی سیگنال های فعال قابل تنظیم از 0 تا 99 سطح
خروجی صدا افزایش: 16 سطح (0-112 دبیل) ؛ مقاومت: 350 Ω
محدوده تشخیص 0.00 ¢ 99.99 ms
روش فیلتر کردن فیلتر همپوشانی درجه پنجم
دقت تشخیص موقعیت ≤ 0.1 m؛ مسیر ≤ 0.5 m
منبع برق کار 3.7 V3200 AH318650 سلول باتری × 4
زمان آماده سازی بیش از 8 ساعت
دمای محیط -25 °C تا 65 °C؛ رطوبت نسبی ≤ 90%
اصل کار

دستگاه از روش همگام سازی شنیدی- مغناطیسی برای موقعیت دقیق نقص استفاده می کند.بر اساس روش سنتی موقعیت صوتی با تشخیص و استفاده از سیگنال های الکترومغناطیسی.

هنگامی که ژنراتور ولتاژ بالا از طریق کابل معیوب تخلیه می شود، صدای تولید شده توسط تخلیه در نقطه خطا به زمین منتقل می شود.سیگنال صوتی توسط یک کاوشگر بسیار حساس دریافت می شوداین کاوشگر دارای یک کویل تحرک میدان مغناطیسی داخلی است که سیگنال های میدان مغناطیسی را در زمان واقعی دریافت می کند.با استفاده از اين اصل که سرعت گسترش ميدان مغناطيسي از سرعت صدا بيشتر استبا تشخیص تفاوت زمان بین سیگنال های الکترومغناطیسی و صوتی، فاصله به نقطه خطا را تعیین می کند.نقطه ای با کوچکترین تفاوت زمان شنیدی مغناطیسی یافت می شود.محل دقیق نقص زیر این نقطه است.

ابزارهای سنتی موقعیت خطا صوتی معمولاً تنها به هدفون ها یا حرکت یک نشانگر متر برای تشخیص صدا تخلیه در نقطه خطا تکیه می کنند.چون صداي تخليه گذراست و از صداي محيطي جدا نميشهاین روش اغلب چالش های قابل توجهی را برای اپراتورهای کمتر تجربه دارد. روش همگام سازی صوتی مغناطیسی به طور موثر از این مشکلات جلوگیری می کند.

رابط کاربری و تنظیمات

ابزار دو حالت کار را ارائه می دهد: کار با صفحه لمسی و کار با یک دکمه.رابط کاربری شامل یک منطقه نمایش شکل موج (شکل موج صدا و شکل موج میدان مغناطیسی) و یک منطقه تنظیم پارامتر است.

تنظیم محرک میدان مغناطیسی (۰٫۹۹ سطح) و تنظیم افزایش میدان مغناطیسی (۱٫۸ سطح)
تنظیمات پرتاب صوتی (در سطوح 099) و تنظیمات افزایش صوتی (در سطوح 8) ، با تنظیم خودکار یا دستی
نشانگر سنجه؛ تنظیم حالت فیلتر کردن (فلتر کردن عبور کامل، عبور بالا، عبور پایین و گذر باند)
تنظیم بی صدا؛ تنظیم BNR (کم کردن نویز دیجیتال پس زمینه)
تنظیم حجم (۰-۱۶ سطح؛ ۸ سطح مربوط به ۸۴ دبیل و ۱۲ سطح مربوط به ۱۰۸ دبیل)
نمایش سطح باتری، نشان دادن مسیر، شدت صدا، سیگنال الکترومغناطیسی، قدرت میدان مغناطیسی، چهار مجموعه از داده های تفاوت زمان شنیدی- مغناطیسی (ms) و نمایش سنج

فیلتر کانال صوتی دارای پهنای باند پیش فرض 100 هرتز 1600 هرتز است. پارامترهای فیلتر مناسب را می توان برای مکان های مختلف انتخاب کرد.بر روی سطوح سخت نزدیک به نقطه خطای فیلتر عبور بالا حفظ صدا ضربه فرکانس بالا تخلیه بهتریندر حالی که دورتر یا روی خاک یا شن و ماسه فیلتر کم عبور مناسب است. فیلتر سازی باند پاس یک تعادل بین این دو است.

يادداشت:هنگامی که چهار مجموعه داده جمع آوری شده برای سه بار متوالی کمتر از 30 ms باشند، آیکون در کنار سیگنال الکترومغناطیسی نشان می دهد که نقطه نقص نزدیک می شود.

خلاصه استفاده سیم کشی با ژنراتور ولتاژ بالا

مشخص کردن نیاز به یک ژنراتور سیگنال ولتاژ بالا دارد که در حالت تخلیه دوره ای کار می کند.روش های سیم کشی شامل روش فاز-سیم-به زره (ترجیح داده می شود زمانی که آسیب فاز-به زمین عایق اصلی وجود دارد)، زیرا کاهش صدا تخلیه کوچکتر است) ، روش فاز به فاز (برای یک خطا ساده فاز به فاز بدون زمین) و روش سیم کشی برای یک خطا ساده مدار باز.

انتخاب منطقه مشخص

قبل از مشخص کردن مسیر، مسیر کابل باید به وضوح مشخص شود؛ اگر نقشه ها کامل نباشند، مسیر باید بررسی شود و مسیر مشخص شود.بر اساس نتایج اندازه گیری فاصله و با در نظر گرفتن حاشیه و زمین چرخ سر کابل، محل نقص تقریباً مشخص می شود، به طور کلی در عرض ± 50 متر از مقدار اندازه گیری فاصله تقریباً.پس از اطمینان از نقطه نقص سوراخ شده است و چرخه تخلیه ژنراتور ولتاژ بالا پالس در عرض 3-5 ثانیه است، نشان دادن شروع می شود به طور مستقیم بالای کابل در منطقه انتخاب شده.

مشخص کردن مراحل

سُند را جمع کنید و آن را به پورت سنسور متصل کنید و گوشواره را به پورت گوشواره متصل کنید. در منطقه انتخاب شده، سنسور را به طور مسطح بر روی زمین قرار دهید، مستقیما بالای کابل،که به سمت قرار دادن کابل اشاره دارد.، و شکل موج را در حالی که با هدفون گوش می شنوید مشاهده کنید. تنظیمات شروع توصیه شده آستانه پایین، افزایش بالا و حجم بالا است.وقتی صدا و شکل موج صدا / مغناطیسی شنیده و دیده می شود، هر ۱/۲ متر یکبار سنج سنج را حرکت دهید و در هر نقطه برای حداقل دو چرخه تخلیه گوش دهید.ادامه دهید تا زمانی که هیچ صدایی نشنیده شود و هیچ موج دیگری دیده نشود و تفاوت زمان از بزرگ به کوچک و دوباره به بزرگ تغییر کنددر هنگام نقل مکان، از یک آستانه بالاتر، افزایش کمتر و حجم کمتر استفاده کنید.و نقطه ای را پیدا کنید که صدا و شکل موج در آن حداکثر هستند و نقطه ای که تفاوت زمان در آن حداقل است.

اقدامات احتیاطی و اشتباهات رایج
هنگامی که سطح باتری کمتر از 20٪ است، رابط یک نماد برق را نشان می دهد و ابزار نیاز به شارژ دارد؛ یک باتری کاملا تخلیه شده حدود 4 ساعت طول می کشد تا به طور کامل شارژ شود.چراغ قرمز نشان دهنده شارژ و چراغ سبز نشان دهنده تکمیل شارژ است.
کاوشگر یک عنصر حساس است و نباید جدا شود.
در صورت خرابی دستگاه، بلافاصله با تولید کننده تماس بگیرید؛ آن را به صورت مطلوب جدا نکنید.
برای پاک کردن صفحه LCD از محلول های خوردنی (مانند محلول های شیمیایی یا الکل) استفاده نکنید؛ از یک پارچه نیمه خشک و بدون پشم استفاده کنید که در آب گرم و سپس یک پارچه مایکروفیبر خشک خیس شده است.
سنسور را مستقیماً روی بدن کابل قرار ندهید تا به آن اشاره شود.به عنوان یک صدای خیس خیس در هر نقطه از کابل شنیده می شود لرزش ناشی از استرس الکتریکی از تخلیه فوری یک جریان بزرگ است، یا تخلیه ضعیف از اکسید یا زنگ در پوشش زره کابل، و نمی تواند برای نشان دادن دقیق استفاده شود.
اگر هیچ سیگنال میدان مغناطیسی را نمی توان آزمایش کرد، قدرت باتری، تنظیم کانال افزایش میدان مغناطیسی، اتصال بین واحد اصلی و کاوشگر را بررسی کنید و دوباره بررسی کنید که مسیر درست است.
اگر صدا از هدفون در هنگام قرار دادن یا ضربه زدن به سُند وجود نداشته باشد، قدرت باتری، افزایش تنظیمات حجم، اتصال بین واحد اصلی و سُند را بررسی کنید.و اتصال بین میزبان و هدست.
برای چه کسی است؟

XHDD503C+ابزار خود سازگاری، مکان سنجی دیجیتال برای کارهای معمول تعمیر و نگهداری کابل که در آن آسان بودن استفاده و قابل تکرار اهمیت داردبا تنظیم خودکار افزایش صدا / پرتاب و یک هشدار دقیق به نقطه خطای نزدیک شدن،برای تیم های با تجربه متضاد ساخته شده است که می خواهند ابزار به تنهایی با سایت سازگار شود تا یک اپراتور کمتر تجربه ای بتواند با اطمینان تماس بگیرد، و یک اپراتور با تجربه می تواند سریعتر در فرکانس بالا، کارهای روزانه کار کند.

تیم های معمول O&M که به طور منظم خرابی های کابل را شناسایی می کنند و به یک جریان کاری ثابت و قابل تکرار ارزش می دهند.
خدمه های با تجربه های مختلط که در آن اپراتورهای کم تجربه تر به تنظیم خودکار افزایش / پرتاب و اطلاع از نقطه نقص نزدیک می شوند.
کابل های برق، کابل های هم محوری و کابل های ولتاژ پایین که در سطوح ولتاژ مختلف، مقاطع و رسانه ها کار می کنند.
خدمه ای که با نقص های مقاومت کم، مدار کوتاه، مدار باز و مدار شکسته، و همچنین نشت و فلش اوور نقص های مقاومت بالا کار می کنند.
تيم هاي زميني که ميخوان يه سُند فشرده و کاملاً ديجيتالي مقاوم در برابر سر و صدا با نشان دادن انحراف مسیر و محافظت IP65 داشته باشند.
سوالات عمومی

سوال1: XHDD503C+ چه کاری انجام می دهد؟
این یک نشانگر خطای کابل است که از اصل هماهنگی صوتی- مغناطیسی برداشت لرزش و تحرک الکترومغناطیسی برای تعیین مکان خاص خطاهای کابل استفاده می کند.کاوشگر ارتعاش رو جمع ميکنه، امواج صوتی و الکترومغناطیسی ایجاد شده توسط تخلیه فلش اوور در خطا و واحد اصلی به طور هوشمندانه شکل موج خطا و صدا را پردازش و نمایش می دهد،پس تست کننده می تواند خطا را با شنوایی و بینایی تشخیص دهد.

سوال2: برای چه خطای و کابل هایی مناسب است؟
مناسب برای تشخیص مقاومت کم، مدار کوتاه، مدار باز و شکستن مدار در کابل های برق، کابل های هم محوری و کابل های ولتاژ پایین از سطوح ولتاژ مختلف،بخش های متقاطع و رسانه ها، و همچنین نشت و فلش اوور نقص های مقاومت بالا.

سوال 3: چه چیزی باعث می شود که در استفاده روزانه برجسته شود؟
به طور خودکار تفاوت زمان شنیدی مغناطیسی را محاسبه می کند، تنظیم خودکار و دستی افزایش صدا / تنظیم پرتاب را ارائه می دهد،و نشان می دهد انحراف مسیر به علاوه یک فوری نقطه نقص نزدیک، به اپراتورها کمک می کند تا حتی وقتی محل سر و صدا است، به سرعت نقطه را تایید کنند.

سوال ۴: چه دقت و شرایط کاری را می توان انتظار داشت؟
دقت تشخیص ≤ 0.1 m برای موقعیت و ≤ 0.5 m برای مسیر، با محدوده تشخیص 0.00 ¥ 99.99 ms. آن را بر روی 4 × 3.7 V ¥3200 AH ¥18650 سلول های باتری با بیش از 8 ساعت حالت آماده اجرا می شود،در دمای -25 تا 65 درجه سانتیگراد و رطوبت نسبی ≤ 90%، و سنسورها ضد آب تا IP65 هستند.

سوال ۵: چه چیزی باید در نظر گرفته شود و چه چیزی شامل آن می شود؟
دستگاه را زمانی شارژ کنید که سطح باتری کمتر از 20٪ باشد (حدود 4 ساعت برای شارژ کامل) ؛ سُند یا دستگاه را جدا نکنید؛ صفحه LCD را فقط با یک پارچه نیمه خشک بدون لوله تمیز کنید.و سنسور را به طور مستقیم بر روی بدن کابل قرار ندهیدبسته شامل ردیاب خطای کابل، هدفون، سنجه (با میله اتصال، پایه، پین زمین، کانکتور سنجه و کانکتور دیسک) ، کابل سیگنال محافظ 7 هسته ای،شارژر و یک کلید چند منظوره، با یک سال گارانتی و نگهداری عمر و خدمات فنی
