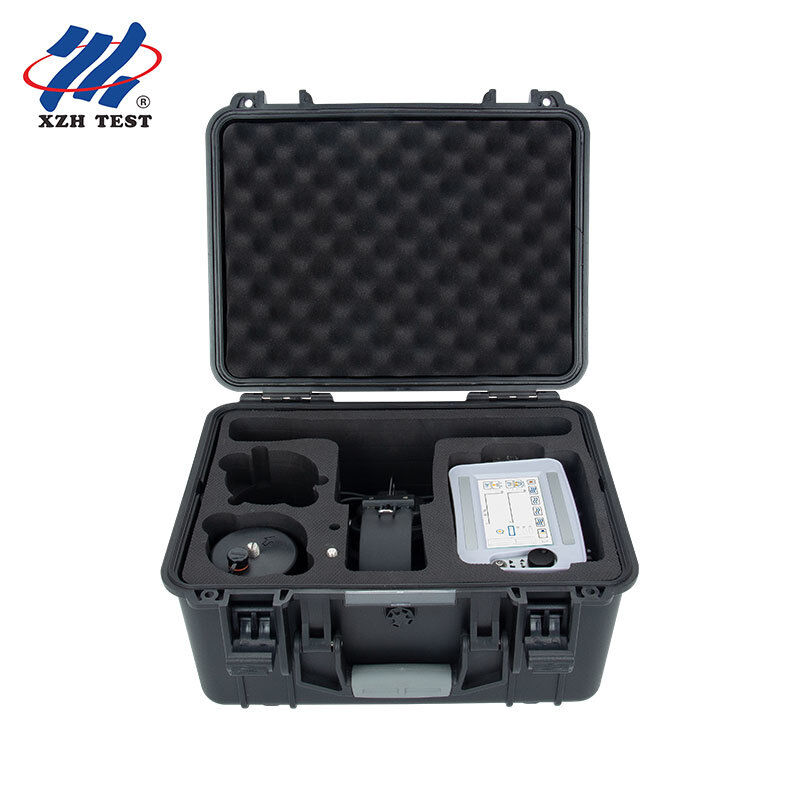

نشانگر خطای کابل. ابزار سنجش صفحه نمایش لمسی 5 اینچی. XHDD503B.

XHDD503B Cable Fault Pinpointer از روش همگام سازی صوتی و مغناطیسی برای تعیین نقطه خطا کابل برق استفاده می کند. فلش اوور الکترونیکی توسط ژنراتور تخلیه ضربه تولید می شود،توسط سُند مربوطه گرفته و تقویت می شود.، و محل دقیق نقطه خطا با قضاوت شنوایی و بصری تعیین می شود.آن را کامل موقعیت دقیق نقطه خطای کابل در محدوده اندازه گیری تقریبا و جمع آوری تفاوت زمان صوتی و مغناطیسی، یکپارچه سازی تکنولوژی موقعیت و آزمایش با کمک مسیر برای ارائه حالت های آزمایش متعدد و اطلاعات سریع غنی و متنوع برای موقعیت خطای کابل کارآمد و دقیق.

این ابزار شناسایی برای مقاومت کم، مدار کوتاه، مدار باز و قطع کابل های برق، کابل های تک محوری با فرکانس بالا،کابل های چراغ های خیابانی و سیم های دفن شده از مواد مختلف، مقاطع و رسانه ها، و همچنین نشت مقاومت بالا و نقص های فلش اوور مقاومت بالا.

دستگاه از روش همگام سازی شنیدی- مغناطیسی برای تعیین دقیق محل نقص استفاده می کند.بر اساس روش سنتی شناسایی صدا با تشخیص و استفاده از سیگنال های الکترومغناطیسی.

هنگامی که ژنراتور ولتاژ بالا تخلیه ضربه ای را بر روی کابل معیوب انجام می دهد، صدای تولید شده توسط تخلیه در نقطه خطا به زمین منتقل می شود.سیگنال صوتی توسط یک کاوشگر بسیار حساس دریافت می شودپس از تقویت، صدای "پاپ" از طریق هدفون شنیده می شود.با استفاده از این اصل که میدان مغناطیسی خیلی سریع تر از صدا گسترش می یابد، فاصله نقطه خطا را با تشخیص تفاوت زمان بین سیگنال الکترومغناطیسی و سیگنال صوتی تعیین می کند.موقعیت سنسور برای پیدا کردن نقطه با کوچکترین تفاوت زمان صدا-مقناطیسی حرکت می کند، و مکان دقیق نقص زیر آن است.

ابزارهای سنتی تشخیص صدا به طور کلی فقط با هدفون نظارت می کنند یا برای شناسایی صدا تخلیه در نقطه خطا به سوئیچ شاخص متر تکیه می کنند.از آنجایی که صدا تخلیه در یک لحظه ناپدید می شود و خیلی متفاوت از سر و صدا محیط نیست، اغلب مشکلات بزرگی را برای اپراتورهای کم تجربه ایجاد می کند. روش همگام سازی آکوستیک مغناطیسی به طور موثر از این مشکلات جلوگیری می کند.

حالت مشخص کننده ابزار حالت صوتی و مغناطیسی است:آن را به طور خودکار نشان می دهد صدا و میدان مغناطیسی سیگنال موج شکل و به طور خودکار محاسبه تفاوت زمان از سیگنال های صوتی و مغناطیسی. آن توسط صفحه لمسی یا توسط کنترل تنظیم یک دکمه کار می کند. رابط کار شامل یک منطقه نمایش موج و یک منطقه تنظیم پارامتر است.

فیلتر کانال صوتی دارای پهنای باند پیش فرض کارخانه 100 هرتز 1600 هرتز است. پارامترهای فیلتر مناسب را می توان برای سایت های مختلف انتخاب کرد.بر روی پوشش های خاک سخت (مانند زیر سیمان و سلاخ های سنگی) اجزای فرکانس بالا غالب هستند، در حالی که در ساحل یا پوشش خاک، اجزای فرکانس پایین غالب هستند.

مشخص کردن همگام سازی صوتی و مغناطیسی نیاز به یک ژنراتور سیگنال ضربه ولتاژ بالا دارد که در حالت تخلیه دوره ای کار می کند.روش های سیم کشی شامل روش فاز به زره (بهتر است زمانی که آسیب عایق فاز به زمین وجود دارد)، زیرا کاهش صدا تخلیه کوچک است) ، روش فاز به فاز (برای یک خطا ساده فاز به فاز بدون زمین بندی ترکیبی) و روش سیم کشی برای یک خطا قطع ساده.

قبل از مشخص کردن، مسیر کابل ابتدا باید به وضوح تعریف شود؛ اگر داده های نقشه ناقص باشد، مسیر باید شناسایی و مشخص شود.با توجه به نتایج اندازه گیری فاصله و با توجه به حاشیه و زمین چرخ سر کابل، محل نقطه خطا تقریباً مشخص می شود، معمولاً در عرض (ارزش اندازه گیری فاصله ± 50 m).پس از اطمینان از نقطه نقص نفوذ و چرخه تخلیه ژنراتور ولتاژ بالا پالس 3 ٪ 5 ثانیه است، شروع به نشان دادن به طور مستقیم بالای کابل در منطقه انتخاب شده.

حسگر سنجه ی مشخص کننده را به سوکت حسگر متصل کنید و گوشواره را به سوکت گوشواره متصل کنید. در ناحیه ای که انتخاب شده است، حسگر را صاف روی زمین، مستقیما بالای کابل قرار دهید.که به سمت قرار دادن کابل اشاره دارد.، حالت همگام سازی صوتی - مغناطیسی را انتخاب کنید و شکل موج را در حالی که با هدفون گوش می شنوید مشاهده کنید. یک اصل شروع توصیه شده آستانه پایین، افزایش بزرگ و حجم بالا است.وقتی صدا و شکل موج صدا / مغناطیسی شنیده و دیده می شود، هر 1 × 2 متر یکبار سنجه حسگر را حرکت دهید و بیش از 2 چرخه تخلیه را در هر نقطه کنترل کنید.به حرکت جلو ادامه دهید تا زمانی که صدا و شکل موج دیگر نمی تواند شنیده شود و یا دیده می شود و تفاوت زمان تغییر از بزرگ به کوچک و دوباره به بزرگدر هنگام تغییر موقعیت، آستانه را افزایش دهید، افزایش را کاهش دهید و حجم را کاهش دهید.و نقطه ای را پیدا کنید که در آن صدا و شکل موج بزرگ ترین هستند و نقطه ای را پیدا کنید که در آن تفاوت زمان کوچک ترین است.
