دستگاه مکانیاب نقطه عیب کابل آنالوگ XHDD503 با استفاده از اصول دریافت ارتعاش و القای الکترومغناطیسی، محل دقیق نقطه عیب کابل را تعیین میکند. با کمک یک مولد پالس ولتاژ بالا، تخلیه قوس در نقطه عیب انجام میشود. امواج ارتعاشی، امواج صوتی و امواج الکترومغناطیسی تولید شده توسط تخلیه قوس توسط پروب مخصوص دستگاه مکانیاب دریافت، توسط دستگاه تقویت و پردازش شده، نمایش داده و خروجی گرفته میشود و در نهایت محل دقیق نقطه عیب توسط شنوایی و بینایی تستکننده قضاوت میشود - که وظیفه مکانیابی دقیق نقطه عیب کابل را «درست بالای کابل، در محدوده اندازهگیری تقریبی» تکمیل میکند.
این دستگاه مکانیاب برای عیوب با مقاومت کم، اتصال کوتاه، مدار باز و قطع، و همچنین عیوب نشتی با مقاومت بالا و تخلیه قوس با مقاومت بالا، در کابلهای برق، کابلهای کواکسیال فرکانس بالا، کابلهای لامپ خیابانی و سیمهای مدفون در مواد، مقاطع و محیطهای مختلف مناسب است.
ویژگیهای کلیدی| مورد | مشخصات |
|---|---|
| بزرگنمایی | 500,000 برابر |
| دقت موقعیتیابی | کمتر از 0.1 متر |
| امپدانس خروجی | 350 Ω |
| منبع تغذیه کاری | 4 × 3.7 ولت باتری استاندارد 3200 میلی آمپر ساعت |
| جریان استاتیک | < 10 میلی آمپر |
| زمان آماده به کار | بیش از 20 ساعت |
| دمای محیط | 25- درجه سانتیگراد تا 65 درجه سانتیگراد؛ رطوبت نسبی ≤ 90% |
روش همزمان مکانیابی عیب صوتی و مغناطیسی یک روش بسیار دقیق و منحصر به فرد برای مکانیابی عیب است. اصل آن بر اساس روش سنتی مکانیابی صوتی است، با افزودن تشخیص و کاربرد سیگنالهای الکترومغناطیسی.
تحت عمل پالسهای ولتاژ بالا، تخلیه قوس در نقطه عیب کابل رخ میدهد. هنگام تخلیه نقطه عیب، پدیدههای فیزیکی مانند اکو، موج ارتعاشی، موج صوتی، موج الکترومغناطیسی، موج مادون قرمز و اتصال کوتاه لحظهای تولید میشوند. تستر عیب کابل تخلیه قوس را در نقطه عیب تشخیص میدهد: پدیده اکو و اتصال کوتاه لحظهای میتواند برای تکمیل اندازهگیری تقریبی نقطه عیب استفاده شود، در حالی که دستگاه مکانیاب از موج ارتعاشی، موج صوتی و موج الکترومغناطیسی تولید شده توسط تخلیه قوس برای تکمیل موقعیتیابی دقیق نقطه عیب استفاده میکند.
این دستگاه از طراحی مستقل کانالهای صوتی و مغناطیسی با منبع تغذیه جداگانه استفاده میکند که قابلیت ضد تداخل را به شدت بهبود میبخشد و آن را برای سایتهای عیب مختلف مناسب میسازد. به دلیل بزرگنمایی زیاد و حساسیت بالا، به ویژه برای مکانیابی نقاط عیب عمیقتر مناسب است؛ اما نویز پسزمینه آن نسبتاً زیاد است.
خلاصه استفاده سیمکشی با ژنراتور ولتاژ بالامکانیابی همزمان صوتی و مغناطیسی به یک ژنراتور سیگنال ضربه ولتاژ بالا نیاز دارد که در حالت تخلیه دورهای کار میکند. روشهای سیمکشی شامل روش فاز به زره (ترجیح داده شده در صورت آسیب دیدن عایق فاز به زمین، زیرا تضعیف صدای تخلیه کم است)، روش فاز به فاز (برای عیب ساده فاز به فاز بدون اتصال به زمین) و روش سیمکشی برای عیب قطع ساده است.
انتخاب منطقه مکانیابیقبل از مکانیابی، مسیر کابل باید ابتدا مشخص شود؛ اگر نقشهها و دادهها ناقص هستند، باید تشخیص مسیر انجام شود و علامتگذاری صورت گیرد. بر اساس نتایج اندازهگیری فاصله و با در نظر گرفتن حاشیه صفحه سر کابل و زمین، محل نقطه عیب به طور تقریبی تعیین میشود، معمولاً در محدوده (مقدار اندازهگیری فاصله ± 50 متر). پس از اطمینان از نفوذ نقطه عیب و اینکه چرخه تخلیه ژنراتور پالس ولتاژ بالا 3 تا 5 ثانیه است، مکانیابی را مستقیماً بالای کابل در منطقه انتخاب شده شروع کنید.
مراحل مکانیابیدر طول کل فرآیند، پروب را مستقیماً بالای کابل و در محدوده اندازهگیری تقریبی نگه دارید. با حفظ تنظیمات صدا و سطح، هنگامی که قدرت سیگنال از نقطه A1 به نقطه A2 به تدریج ضعیف میشود، نقطه B که در آن صدای هدفون بلندترین است و سوزن متر قویترین نوسان را دارد و با صدا همگام است، نقطه عیب است.
احتیاطها و عیوب رایجتوجه: اگر سیگنال رادیویی FM به طور اتفاقی در حین مکانیابی شنیده میشود، این نشان دهنده کارکرد عادی دستگاه است و بر کار آن تأثیر نمیگذارد؛ با تنظیم دکمه "تنظیم فرکانس" میتوان آن را بهبود بخشید.
س1. XHDD503 چه کاری انجام میدهد؟
این یک مکانیاب نقطه عیب کابل با متر آنالوگ است که از دریافت ارتعاش و القای الکترومغناطیسی برای تعیین محل دقیق نقطه عیب کابل استفاده میکند. با یک ژنراتور پالس ولتاژ بالا، تخلیه قوس را در نقطه عیب القا میکند و امواج ارتعاشی، صوتی و الکترومغناطیسی توسط پروب دریافت و توسط دستگاه پردازش میشوند، بنابراین تستکننده میتواند نقطه دقیق را با شنوایی و بینایی، درست بالای کابل در محدوده اندازهگیری تقریبی قضاوت کند.
س2. برای چه عیوب و کابلهایی مناسب است؟
این دستگاه برای عیوب با مقاومت کم، اتصال کوتاه، مدار باز و قطع، و همچنین عیوب نشتی با مقاومت بالا و تخلیه قوس با مقاومت بالا، در کابلهای برق، کابلهای کواکسیال فرکانس بالا، کابلهای لامپ خیابانی و سیمهای مدفون در مواد، مقاطع و محیطهای مختلف مناسب است.
س3. چه چیزی باعث میشود ضد تداخل آن قوی باشد؟
کانالهای صوتی و مغناطیسی به صورت جداگانه طراحی شده و به طور جداگانه تغذیه میشوند و سطح صفر را میتوان به دلخواه تنظیم کرد. به دلیل بزرگنمایی زیاد و حساسیت بالا، به ویژه برای مکانیابی نقاط عیب عمیقتر مناسب است، اگرچه نویز پسزمینه آن نسبتاً زیاد است.
س4. چه دقت و شرایط کاری را میتوان انتظار داشت؟
دقت موقعیتیابی کمتر از 0.1 متر، با بزرگنمایی 500,000 برابر و امپدانس خروجی 350 Ω است. با 4 × 3.7 ولت باتری استاندارد 3200 میلی آمپر ساعت با جریان استاتیک کمتر از 10 میلی آمپر و بیش از 20 ساعت زمان آماده به کار، در دمای 25- درجه سانتیگراد تا 65 درجه سانتیگراد و رطوبت نسبی ≤ 90% کار میکند و سنسور ضد آب تا IP65 است.
س5. چه نکاتی باید رعایت شود و چه مواردی شامل میشود؟

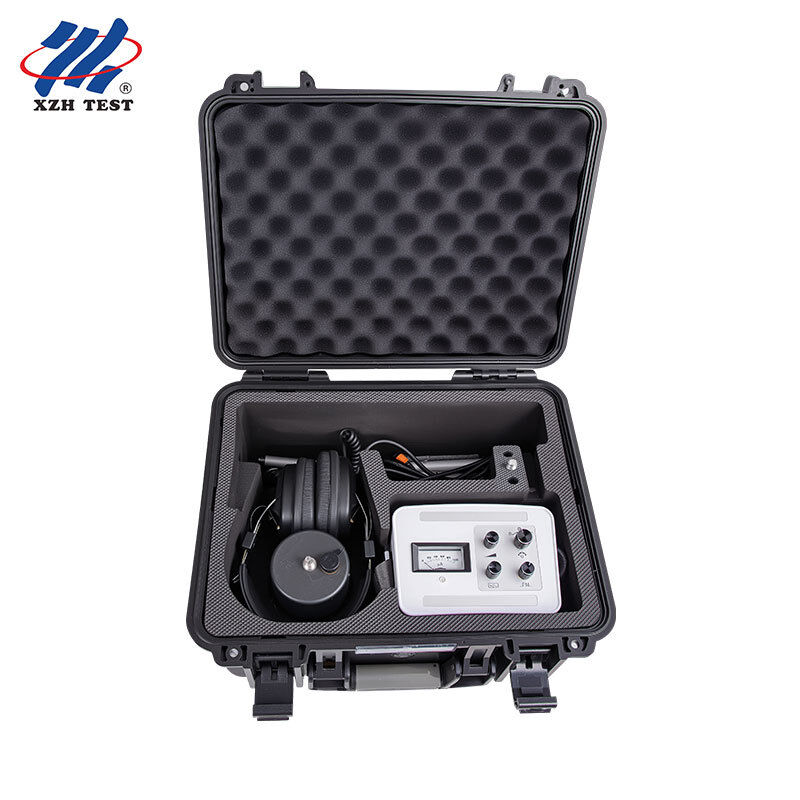

پس از اتمام کار، دکمه حالت کار را روی "O" قرار دهید؛ باتری را در صورت ناکافی بودن ولتاژ شارژ کنید (آن را خارج از دستگاه با شارژر مخصوص شارژ کنید؛ حدود 4 ساعت برای شارژ کامل)؛ پروب یا دستگاه را باز نکنید؛ و سنسور را روی بدنه کابل قرار ندهید. بسته شامل مکانیاب نقطه عیب کابل، هدفون، پروب، کابل صوتی و شارژر است، با یک سال گارانتی رایگان و خدمات نگهداری و فنی مادام العمر
