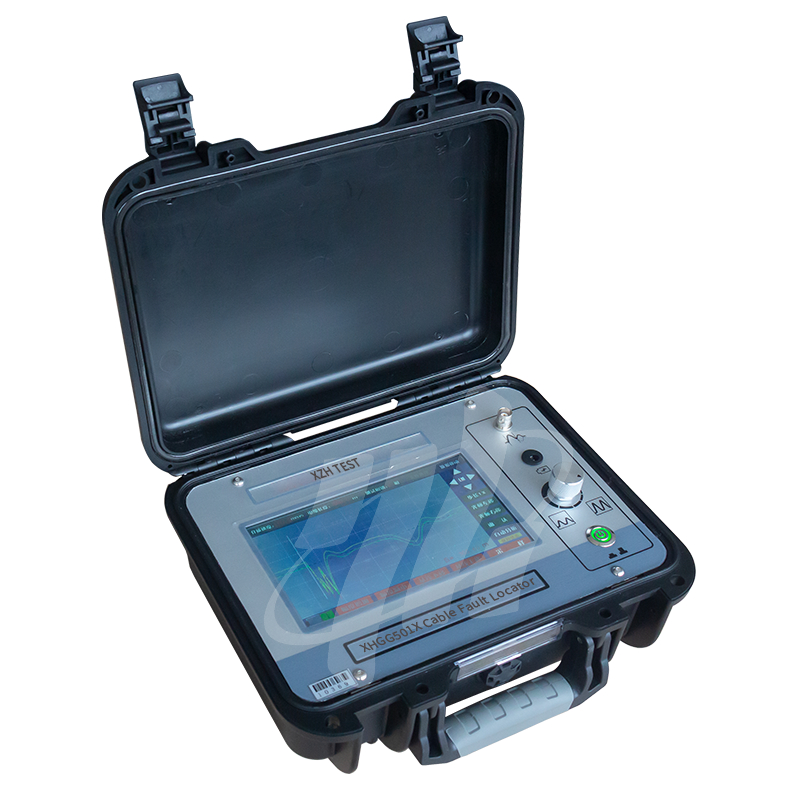

دستگاه عیب‌یاب کابل TDR هوشمند با دقت 0.1 متر

ویژگی های محصول

• فناوری بازتاب سنجی دامنه زمانی (TDR).
• محل دقیق خطای کابل
• قابلیت تست از راه دور
• حداقل وضوح 0.1 متر
• قابلیت تشخیص هوشمند

اصل کار

تستر خطای کابل اصل آزمایش روش موج سفر را اتخاذ می کند:

1. روش موج سیر: هنگامی که موج رادیویی در خط انتقال ارسال می شود، اگر خط انتقال یکنواخت نباشد، یعنی امپدانس مشخصه یک نقطه در خط انتقال تغییر کند، هنگامی که موج رادیویی به نقطه منتقل می شود، علاوه بر ادامه ارسال به بار، انتقال معکوس نیز ایجاد می کند و پدیده موج معکوس را منعکس می کنیم، موج معکوس را به انتهای آزمایش بازتاب می کنیم. ایجاد انتقال معکوس را پدیده انعکاس موج می گویند. به اصطلاح موج مسافرتی به نام کلی موج فرودی و موج بازتابی اشاره دارد.

2، هنگامی که موج رادیویی در خط انتقال منتقل می شود، قطبیت اکو در نقطه اتصال کوتاه مخالف قطبیت پالس ساطع شده است و قطبیت اکو در نقطه شکست (از جمله ترمینال کابل) با قطبیت پالس ساطع شده یکسان است. با استفاده از روش پالس، دستگاه می تواند به راحتی فاصله بین نقطه خطا و انتهای آزمایش را با توجه به قطبیت اکو تعیین کند.

3. تستر خطای کابل یک سیگنال پالس ولتاژ پایین را به کابل تحت آزمایش اعمال می کند و سیگنال پالس یک سیگنال منعکس شده را از طریق نقطه خطای کابل ایجاد می کند. تستر خطای کابل سیگنال منعکس شده را پردازش می کند و یک نمودار شکل موج ارائه می دهد. فاصله خطای درشت کابل تحت آزمایش با تجزیه و تحلیل شکل موج منعکس شده تعیین می شود.

روش سیم کشی به شرح زیر است: برای اتصال "واسط نمونه گیری" تستر خطای کابل به خط فاز معیوب و لایه محافظ کابل از یک خط Q استفاده کنید. سیم کشی پالس ولتاژ پایین در شکل زیر نشان داده شده است.

نکته: در طول آزمایش باید تایید شود که برق در بدنه کابل ذخیره نشده است.

مرحله 1: خط سیگنال را برای آزمایش فاز A محکم کنید. انتخاب فاز آزمایشی رابط مربوطه نیز روی فاز A تنظیم شده است. سپس روی دکمه نمونه/نگه داشتن در رابط کلیک کنید تا وارد حالت نمونه برداری شوید. شکل موج نمونه برداری را رعایت کنید. اگر فکر می کنید که sشکل موج تقویت خوب است، روی دکمه نمونه/نگهداری کلیک کنید تا برای تجزیه و تحلیل شکل موج به حالت نگه داشتن وارد شوید. به مثال "شکل موج" مراجعه کنید-تجزیه و تحلیل شکل موج

مرحله 2: خط سیگنال را برای آزمایش فاز B محکم کنید. مرحله اول فرآیند آزمایش را تکرار کنید.

مرحله 3: خط سیگنال را برای آزمایش فاز C ببندید. مرحله اول فرآیند آزمایش را تکرار کنید.

پس از اتمام تست سه مرحله ای فوق، رابط، شکل موج تست پالس کابل سه فاز را به طور همزمان نمایش می دهد.
