یاب عیب غلاف بیرونی کابل XHHG523L نمای کلی

ولتاژ خروجی عیب یاب غلاف بیرونی کابل فشار قوی 10 کیلو ولت و کمتر است که به طور کامل الزامات تست مقاومت غلاف بیرونی کابل استاندارد ملی چین GB50150-2006 را برآورده می کند، از جمله تست های پذیرش و پیشگیرانه غلاف های بیرونی کابل مناسب برای سیستم های اتصال متقابل و همچنین محل غلاف خروجی c. به سرعت و با دقت عیوب اتصال زمین غلاف بیرونی و خطرات پنهان مانند جریان نشتی بیش از حد در کابل های 10 کیلوولت-500 کیلوولت تک هسته ای و سه هسته ای با ولتاژ بالا و ولتاژ فوق العاده بالا را پیدا می کند و همچنین می تواند آزمایش های 5 کیلو ولت-10 کیلوولت، PVC 1 دقیقه ای را انجام دهد. این یک ابزار اختصاصی ضروری برای تعمیر و نگهداری تجهیزات کابل 10 کیلو ولت-500 کیلوولت واحدهای عملیاتی کابل های ولتاژ بالا و ولتاژ فوق العاده بالا، شرکت های مهندسی کابل ولتاژ فوق العاده بالا و شرکت های مهندسی انتقال نیرو و انتقال نیرو است.

برای چه کسی است (مخاطب هدف)

XHHG523L برای مرحله تعیین دقیق و مقاومت در کار غلاف بیرونی کابل در محل قرار گرفته است - هنگامی که بخش تقریبی خطا مشخص شد، برای تعیین دقیق محل خطای ژاکت و برای اجرای آزمایش مقاومت DC ژاکت در محل استفاده می شود. این برای خدمه خدمات کابل صحرایی و تعمیر و نگهداری که مستقیماً روی کابل‌های فشار قوی و فوق‌بالا 10 کیلو ولت تا 500 کیلو ولت کار می‌کنند، برای شرکت‌های مهندسی کابل‌های فشار قوی و شرکت‌های مهندسی انتقال نیرو و انتقال نیرو که آزمایش‌های پیشگیرانه و پذیرش ژاکت را انجام می‌دهند، و برای کاربران صنعتی و صاحبان دارایی‌های صنعتی و دارایی‌های کابلی آنها، طراحی شده است. روکش کابل های فشار قوی هم در کاربردهای مستقیم دفن شده (روش ولتاژ پله ای) و هم در کاربردهای تونل گذاشته شده (روش جریان)، و همچنین برای آزمایش های مقاومت ژاکت DC 1 دقیقه ای روی غلاف های HDPE و PVC از 5kV-10kV استفاده می شود. بر خلاف سایر ابزارهای موجود در همان دسته که محدوده خطای ژاکت را با تست مقاومت ترکیب می‌کنند، این دستگاه یک مکان یاب قابل حمل اختصاصی است: بخش محدوده پل ندارد و در عوض بر روی تشخیص دقیق خطای زمین ژاکت در محل و انجام تست مقاومت ژاکت در یک واحد قابل حمل تمرکز می‌کند.

ویژگی های محصول
حفاظت خودکار در برابر جریان بیش از حد، ولتاژ و گرمای بیش از حد.
حفاظت استارت در موقعیت صفر برای ایمنی و قابلیت اطمینان بیشتر.
طراحی منحصر به فرد خود تخلیه: به محض اینکه خروجی ولتاژ بالا قطع شود، ولتاژ بالای خود صفر می شود.
نشانگر دوگانه برای جریان و ولتاژ، بصری و واضح.
تعویض یک کلید بین حالت محلی سازی و حالت مقاومت، سریع و راحت.
محدوده تست منطقه کور ندارد.
حساسیت گیرنده قابل تنظیم است و محلی سازی را راحت تر می کند.
سوئیچ حفاظت بیش از حد جریان، مناسب برای استفاده در هر دو حالت مقاومت و حالت محلی سازی.
مشخصات فنی
مورد مشخصات
ولتاژ ورودی AC 220V (±10%)، 50Hz (±2Hz)
ولتاژ خروجی 0 ~ 10 کیلو ولت (موج مربع)، قابل تنظیم
جریان خروجی 0 ~ 200 میلی آمپر
ظرفیت خروجی 2 کیلو ولت آمپر
تنظیم فرکانس حداقل: 0.2 هرتز، حداکثر: 5 هرتز (قابل تنظیم محدوده)
اصل کار

عملکرد محلی سازی: منبع تغذیه AC 220 ولت برای دستیابی به یک تبدیل عالی، تحت یکسوسازی تمام موج قرار می گیرد و آن را به سیگنال ویژه پرقدرت مورد نیاز برای شناسایی تبدیل می کند. این سیگنال به کابل اعمال می شود تا از طریق خط اتصال محلی شود، و می توان از "روش ولتاژ مرحله" یا "روش جریان" برای مشخص کردن دقیق خطای کابل استفاده کرد.

روش ولتاژ مرحله ای: اگر کابل مدفون دارای خطای زمین باشد، می توان از روش اختلاف پتانسیل برای یافتن نقطه خطا استفاده کرد. یک ولتاژ آزمایشی بین نقطه آزمایش کابل معیوب و زمین اعمال می شود، به طوری که یک میدان الکتریکی توزیع متحدالمرکز با نقطه ورودی در اطراف نقطه ورودی کابل به زمین تشکیل می شود. در این میدان هیچ اختلاف پتانسیلی بین هیچ نقطه ای با شعاع یکسان وجود ندارد، اما بین هر دو نقطه با شعاع های مختلف اختلاف پتانسیل وجود دارد و زمانی که فاصله بین دو نقطه ثابت باشد، هر چه دو نقطه به مرکز نزدیکتر باشند، اختلاف پتانسیل قوی تر می شود. با حرکت تدریجی دو نقطه A و B به سمت مرکز، اختلاف پتانسیل صفر می شود که نقطه خطا دقیقاً در میانه راه بین A و B باشد. اگر حرکت از نقطه گسل ادامه یابد، قطبیت اختلاف پتانسیل معکوس می شود، بنابراین حرکت به جلو و عقب اجازه می دهد تا نقطه زمین را به طور دقیق قضاوت کنید.

روش جریان: اگر کابل تونل دارای خطای زمین باشد، می توان از جهت جریان مخالف قبل و بعد از نقطه خطا برای یافتن نقطه خطا استفاده کرد. یک سیگنال ولتاژ بالا پالسی به کابل معیوب اعمال می شود تا نقطه خطا تخلیه شود. جریان های قبل و بعد از نقطه خطا دارای قطب مخالف هستند در حالی که جریان در نقطه خطا کمترین است. یک گیره گیرنده برای قضاوت جهت جریان قبل و بعد از نقطه عیب استفاده می شود: بستن گیره گیرنده روی کابل، جعبه گیرنده یک جهت را نشان می دهد و اگر حرکت از نقطه خطا ادامه یابد، قطبیت جریان معکوس می شود، بنابراین حرکت به جلو و عقب اجازه می دهد تا نقطه اتصال به زمین را به طور دقیق قضاوت کند.

عملکرد مقاومت: کلید عملکرد را به عملکرد مقاومت برای خروجی 0-10 کیلوولت برای تست مقاومت روی کابل تغییر دهید.

ترکیب ساز

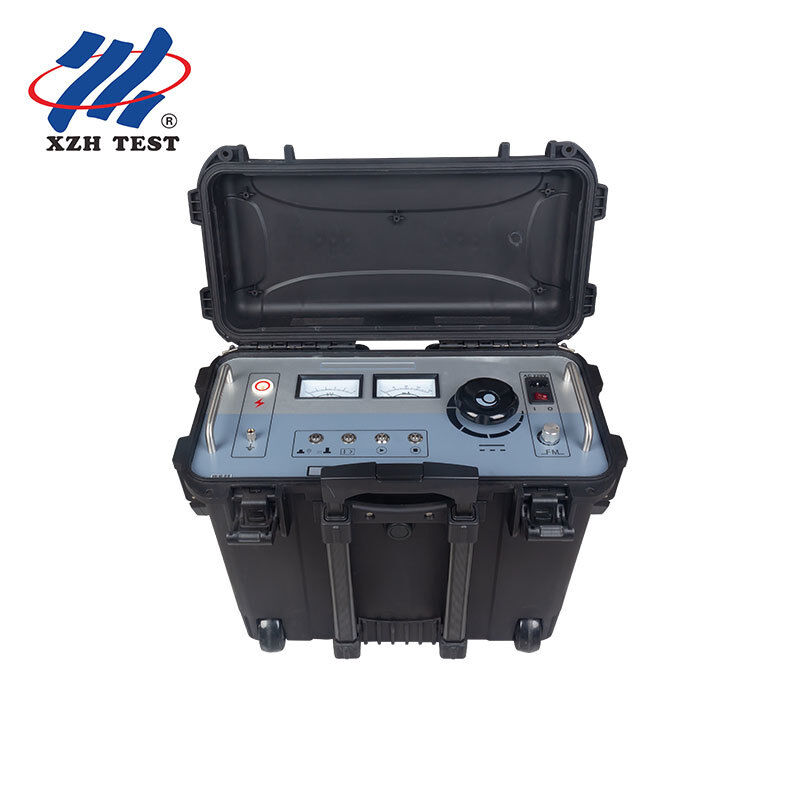

یاب عیب غلاف بیرونی کابل: واحدی برای تعیین محل خطا یا تست مقاومت.
خط اتصال ولتاژ بالا: خروجی ولتاژ بالا واحد اصلی را به هسته کابل مورد آزمایش متصل می کند.
خط برق: خط برق کار ابزار.
گیرنده: واحدی که سیگنال را در زمان محلی سازی خطا دریافت می کند.
فیوز: فیوز 8 آمپر، فیوز یدکی برای سیستم تغذیه AC 220 ولت.
سیم زمین: سیم زمین ساز.
گیره گیرنده: گیرنده از نوع گیره.
قاب A: با روش ولتاژ پله ای استفاده می شود.
پنل اصلیستون زمین: نقطه اتصال به زمین ابزار، برای حفاظت ایمنی.پنل گیرندهسوئیچ موقعیت: موقعیت "0" به معنای خاموش است. موقعیت "I" را می توان برای حالت تست ولتاژ پله و حالت تست گیره دریافت، مناسب برای محیط های تست با سیگنال ورودی ضعیف تر (مدار تقویت کننده داخلی وجود دارد) استفاده کرد. موقعیت "II" فقط برای حالت تست ولتاژ مرحله ای، مناسب برای محیط های آزمایشی با سیگنال ورودی قوی تر است (مدار تقویت کننده داخلی وجود ندارد).عملیات اصلی
1.خط قرمز ولتاژ بالا را در ترمینال «خروجی ولتاژ بالا» با سر دیگر متصل به غلاف فلزی یا زره پوش و «زمین» به طور قابل اعتماد متصل کنید. وقتی دستگاه روشن است هرگز سیم کشی را وصل نکنید.
2.پس از اتمام سیم کشی، منبع AC 220 ولت را وصل کرده و روشن کنید.
3.وضعیت کابل در محل و درست بودن سیم کشی را تأیید کنید. قبل از شروع، بررسی کنید که آیا تنظیم ولتاژ در خلاف جهت عقربه‌های ساعت به صفر رسیده است یا خیر - وقتی چراغ دکمه استارت روشن می‌شود، نشان‌دهنده رسیدن به موقعیت صفر است و اگر صفر نشده باشد، دستگاه نمی‌تواند راه‌اندازی شود.
4.دکمه شروع را فشار دهید؛ چراغ دکمه توقف روشن می شود. برای انتخاب حالت کار - حالت محلی سازی (لامپ سبز) یا حالت مقاومت (لامپ قرمز) از دکمه سوئیچ عملکرد محلی سازی/مقاومت استفاده کنید. در حالت محلی سازی، دکمه تنظیم فرکانس را می توان برای تنظیم فرکانس خروجی چرخاند.
5.تنظیم ولتاژ را در جهت عقربه های ساعت بچرخانید و ولت متر و آمپرمتر را تماشا کنید تا ولتاژ خروجی مناسب را انتخاب کنید.
6.پس از آزمایش، تنظیم ولتاژ را در خلاف جهت عقربه‌های ساعت در موقعیت صفر قرار دهید، دکمه توقف را فشار دهید تا دستگاه از کار بیفتد و سپس خاموش شود.
7.فقط پس از تخلیه کابل معیوب با ولتاژ بالا می توان سیم کشی تست را جدا کرد.
از مثال ها استفاده کنید

محلی سازی - روش ولتاژ مرحله ای (برای مشخص کردن خطاهای غلاف بیرونی کابل های مستقیم دفن شده، با واحد اصلی که سیگنال را در حالت محلی سازی برای اطمینان از خروجی جریان پالس پیوسته ارسال می کند): قاب A را نصب کرده و با خط اتصال قاب A به گیرنده وصل کنید. سوئیچ موقعیت گیرنده را روی "I" (سیگنال ضعیف تر) یا "II" (سیگنال قوی تر) قرار دهید، میکروآمپرمتر را با دکمه صفر در موقعیت "I" صفر کنید (در موقعیت "II" دکمه صفر کردن تاثیری ندارد). در طول مسیر کابل، مستقیماً بالای کابل در محدوده اندازه گیری ناهموار، پروب های قاب A را داخل زمین قرار دهید و اندازه و جهت آمپرمتر را با استفاده از دکمه تنظیم برای تنظیم یک نوسان اشاره گر مناسب مشاهده کنید. دستگیره تنظیم و ترتیب جلو به عقب پروب های فریم A را بدون تغییر نگه دارید و قاب A را به سمت جلو بالای کابل حرکت دهید، ابتدا قسمتی را که قطبیت تغییر می کند و سپس نقطه ای را که سیگنال ضربان دار "0" یا معکوس است، پیدا کنید، که نقطه خطا است. پس از اتمام، سوئیچ موقعیت گیرنده را روی "0" قرار دهید، سیگنال پالس ولتاژ بالا را خاموش کنید و کابل و خازن را تخلیه کنید.

مکان یابی - روش جریان (برای تعیین دقیق عیوب غلاف بیرونی کابل های گذاشته شده در تونل ها، با واحد اصلی که سیگنال را در حالت محلی سازی ارسال می کند): گیره دریافت جریان را به گیرنده وصل کنید. سوئیچ موقعیت گیرنده را روی "I" (یا "II" هنگامی که جریان قوی است) تنظیم کنید و میکرو آمپرمتر را با دستگیره صفر کردن صفر کنید. در محدوده اندازه گیری ناهموار، گیره دریافت جریان را روی کابل ببندید و اندازه و جهت آمپرمتر را با استفاده از دکمه تنظیم برای تنظیم یک نوسان اشاره گر مناسب مشاهده کنید. دستگیره تنظیم و جهت گیره گیرنده را بدون تغییر نگه دارید و گیره را به سمت جلو حرکت دهید، ابتدا قسمتی را که قطبیت تغییر می کند و سپس نقطه ای را که سیگنال تپنده "0" است، پیدا کنید که نقطه خطا است. پس از اتمام، سوئیچ موقعیت گیرنده را روی "0" قرار دهید، سیگنال پالس ولتاژ بالا را خاموش کنید و کابل و خازن را تخلیه کنید.

حالت مقاومت: خط قرمز ولتاژ بالا را در ترمینال «خروجی ولتاژ بالا» با سر دیگر متصل به غلاف فلزی یا زره پوش و «زمین» به طور مطمئن متصل کنید (هرگز سیم‌کشی را در حالی که دستگاه روشن است وصل نکنید). پس از اتمام سیم کشی، منبع AC 220 ولت را وصل کرده و روشن کنید. وضعیت کابل در محل و درست بودن سیم کشی را تأیید کنید و قبل از شروع بررسی کنید که آیا تنظیم ولتاژ در خلاف جهت عقربه های ساعت به صفر رسیده است یا خیر. حالت مقاومت را با دکمه سوئیچ عملکرد (لامپ قرمز) انتخاب کنید. دکمه شروع را فشار دهید و چراغ دکمه توقف روشن می شود. تنظیم ولتاژ را در جهت عقربه های ساعت بچرخانید و ولت متر و آمپرمتر را تماشا کنید تا ولتاژ خروجی مناسب را انتخاب کنید. پس از آزمایش، تنظیم ولتاژ را در خلاف جهت عقربه های ساعت در موقعیت صفر قرار دهید، دکمه توقف را فشار دهید و سپس خاموش کنید. فقط پس از تخلیه کابل معیوب با ولتاژ بالا می توان سیم کشی تست را جدا کرد.

یادداشت ها و مسائل رایج
خط اتصال ولتاژ بالا و کابل تحت آزمایش را در طول آزمایش لمس نکنید تا از آسیب ولتاژ بالا جلوگیری کنید.
در حین اتصال کابل ها هرگز دستگاه را روشن نکنید و پس از تست فوراً برق را خاموش کنید.
وقتی تنظیم ولتاژ در موقعیت صفر نباشد، دستگاه را نمی توان راه اندازی کرد.
اگر گیرنده را نمی توان صفر کرد، درب پشتی گیرنده را باز کنید و بررسی کنید که آیا باتری 9 ولت برق دارد یا خیر.
زمین باید قابل اعتماد باشد.

گارانتی: در مدت یک سال از تاریخ خرید، تعمیر رایگان برای مشکلات کیفیت محصول، با تعمیر و نگهداری مادام العمر و خدمات فنی ارائه می شود.

سوالات متداول Q1: XHHG523L برای چه مواردی استفاده می شود؟

این یک عیب یاب غلاف بیرونی کابل با ولتاژ بالا با خروجی 10 کیلو ولت و کمتر است. برای یافتن سریع و دقیق عیوب اتصال زمین غلاف بیرونی و خطرات نشتی بیش از حد در کابل‌های تک هسته‌ای و سه هسته‌ای 10 کیلوولت 500 کیلوولت و ولتاژ بالا و فوق‌بالا استفاده می‌شود که به طور کامل الزامات تست مقاومت غلاف بیرونی کابل GB50150-200 را برآورده می‌کند. سیستم های پیوند متقابل

Q2: قابلیت خروجی چیست؟

ولتاژ ورودی AC 220V (±10%)، 50Hz (±2Hz) است. ولتاژ خروجی 0 ~ 10 کیلو ولت (موج مربع) و قابل تنظیم است. جریان خروجی 0 ~ 200 میلی آمپر است. ظرفیت خروجی 2 کیلو ولت آمپر است. و تنظیم فرکانس از حداقل 0.2 هرتز تا حداکثر 5 هرتز (قابل تنظیم) است. همچنین می‌تواند آزمایش‌های مقاومت DC 1 دقیقه‌ای 5 کیلوولت الی 10 کیلوولت را روی غلاف‌های خارجی کابل HDPE و PVC انجام دهد.

Q3: چگونه نقطه عیب را مشخص می کند؟

در حالت محلی سازی، منبع تغذیه 220 ولت AC به یک سیگنال ویژه پرقدرت که به کابل اعمال می شود، تبدیل می شود، و عیب با روش ولتاژ پله برای کابل هایی که مستقیماً مدفون هستند (با قاب A) یا روش جریان برای کابل های گذاشته شده در تونل ها (با گیره گیرنده) مشخص می شود، به دنبال نقطه ای که قطبیت تغییر می کند و سپس علامت را نشان می دهد.

Q4: چه ویژگی های حفاظتی و نمایشی را ارائه می دهد؟

دارای حفاظت خودکار در برابر جریان بیش از حد، ولتاژ و گرمای بیش از حد، محافظت در برابر استارت در موقعیت صفر و طراحی منحصر به فرد خود تخلیه می باشد (هنگامی که خروجی ولتاژ بالا قطع شود، ولتاژ بالای خودش صفر می شود). از نشانگر دوگانه برای جریان و ولتاژ استفاده می کند، امکان سوئیچ یک کلید بین حالت محلی سازی و حالت مقاومت را فراهم می کند، هیچ ناحیه کوری در محدوده آزمایشی ندارد و یک سوئیچ حفاظتی بیش از حد جریان و حساسیت گیرنده قابل تنظیم را ارائه می دهد.

Q5: مشخصات فیزیکی چیست و شامل چیست؟

ابعاد 540L × 310W × 460H و وزن 35 کیلوگرم است. این ابزار دارای واحد اصلی، یک خط اتصال ولتاژ بالا، یک خط برق، یک گیرنده، یک فیوز 8 آمپر (با یدک)، یک سیم زمین، یک گیره گیرنده و یک قاب A است.
